一．3D建模所需资料
-
深兰人工智能应用研究院室内CAD图
-
二．3D建模所需工具
SketchUp Pro 2019；
-
三．建模过程
查看深兰人工智能应用研究院室内的平面布置图，明确图纸尺寸单位、建筑间距尺寸标准、图例代表含义；
- 导入平面布置图，作为参考图
- 使用直线工具或者矩形工具画线或者面，将室内整个墙体的2d的线框图画出来（画线框图的时候，需要注意去处理不能有多余的线，不然之后用推拉工具拉墙体的时候会产生很多废线，删除这些线会造成墙面的缺失。画线框图时，窗户，门的位置需要单独预留出来，不能封死，等拉完墙体再去抠窗户的时候，也是会出现墙面的缺失等等的问题）
- 给墙体填充材质
- 使用推拉工具将墙体拉起来，形成一个3d的效果
- 利用卷尺工具，直线工具，推拉工具，将窗户洞给完成
- 内饰，比如置物架，门，桌椅等等，可以使用SketchUP的3d模型库中的模型
- 三维文字

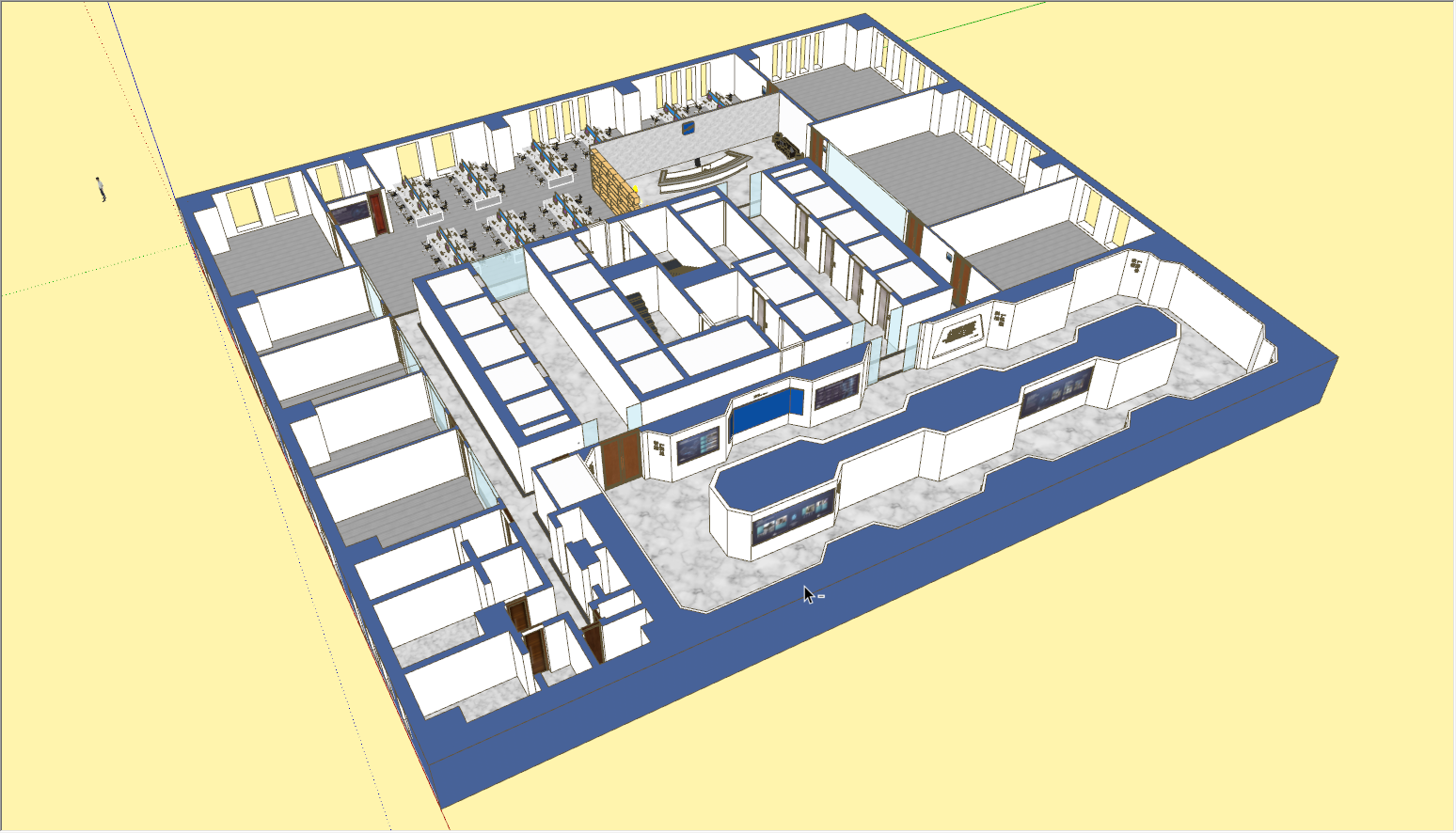

四. 最终效果展示
