设计模式-24-责任链模式

基本介绍

职责链模式（Chain of Responsibility Pattern）, 又叫 责任链模式，使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这些对象连成一条链，并沿着这条链发送该请求，直到有一个对象处理它为止。
职责链模式通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依此类推。
这种类型的设计模式属于行为型模式

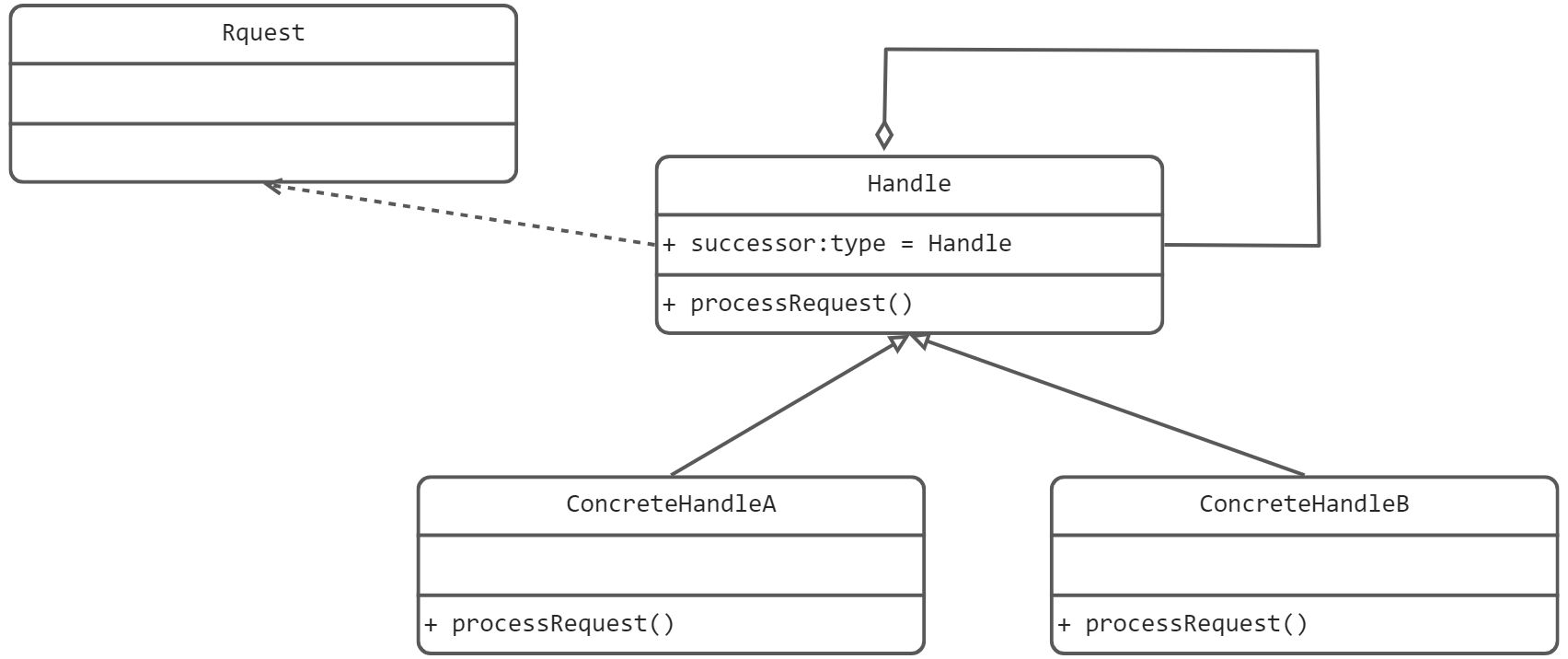

责任链模式UML

1. Handler : 抽象的处理者, 定义了一个处理请求的接口, 同时含义另外 Handler
2. ConcreteHandlerA , B 是具体的处理者, 处理它自己负责的请求， 可以访问它的后继者(即下一个处理者), 如果可以处理当前请求，则处理，否则就将该请求交个 后继者去处理，从而形成一个职责链

3. Request ， 含义很多属性，表示一个请求

   应用实例

   需求

   编写程序完成学校 OA 系统的采购审批项目：需求采购员采购教学器材
   如果金额 小于等于 5000, 由教学主任审批；如果金额 小于等于 10000, 由院长审批
   如果金额 小于等于 30000, 由副校长审批；如果金额 超过 30000 以上，有校长审批

   需求分析



   代码实现

   ```java //请求类 public class PurchaseRequest {

   private int type = 0; //请求类型 private float price = 0.0f; //请求金额 private int id = 0; //构造器 public PurchaseRequest(int type, float price, int id) { this.type = type; this.price = price; this.id = id; } public int getType() { return type; } public float getPrice() { return price; } public int getId() { return id; }

}

```java
public abstract class Approver {
   Approver approver;  //下一个处理者
   String name; // 名字
   public Approver(String name) {
      this.name = name;
   }
   //下一个处理者
   public void setApprover(Approver approver) {
      this.approver = approver;
   }
   //处理审批请求的方法，得到一个请求, 处理是子类完成，因此该方法做成抽象
   public abstract void processRequest(PurchaseRequest purchaseRequest);
}

public class DepartmentApprover extends Approver {


   public DepartmentApprover(String name) {

      super(name);
   }

   @Override
   public void processRequest(PurchaseRequest purchaseRequest) {

      if(purchaseRequest.getPrice() <= 5000) {
         System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
      }else {
         approver.processRequest(purchaseRequest);
      }
   }

}

public class CollegeApprover extends Approver {

   public CollegeApprover(String name) {

      super(name);
   }

   @Override
   public void processRequest(PurchaseRequest purchaseRequest) {

      if(purchaseRequest.getPrice() < 5000 && purchaseRequest.getPrice() <= 10000) {
         System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
      }else {
         approver.processRequest(purchaseRequest);
      }
   }
}

public class ViceSchoolMasterApprover extends Approver {

   public ViceSchoolMasterApprover(String name) {

      super(name);
   }

   @Override
   public void processRequest(PurchaseRequest purchaseRequest) {

      if(purchaseRequest.getPrice() < 10000 && purchaseRequest.getPrice() <= 30000) {
         System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
      }else {
         approver.processRequest(purchaseRequest);
      }
   }
}

public class SchoolMasterApprover extends Approver {

   public SchoolMasterApprover(String name) {

      super(name);
   }

   @Override
   public void processRequest(PurchaseRequest purchaseRequest) {

      if(purchaseRequest.getPrice() > 30000) {
         System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
      }else {
         approver.processRequest(purchaseRequest);
      }
   }
}

public class Client {

   public static void main(String[] args) {

      //创建一个请求
      PurchaseRequest purchaseRequest = new PurchaseRequest(1, 31000, 1);

      //创建相关的审批人
      DepartmentApprover departmentApprover = new DepartmentApprover("张主任");
      CollegeApprover collegeApprover = new CollegeApprover("李院长");
      ViceSchoolMasterApprover viceSchoolMasterApprover = new ViceSchoolMasterApprover("王副校");
      SchoolMasterApprover schoolMasterApprover = new SchoolMasterApprover("佟校长");


      //需要将各个审批级别的下一个设置好 (处理人构成环形: )
      departmentApprover.setApprover(collegeApprover);
      collegeApprover.setApprover(viceSchoolMasterApprover);
      viceSchoolMasterApprover.setApprover(schoolMasterApprover);
      schoolMasterApprover.setApprover(departmentApprover);



      departmentApprover.processRequest(purchaseRequest);

   }

}

Spring MVC 请求链处理 -责任链模式

DispatcherServlet类中doDispatch方法

注意事项

1. 将请求和处理分开，实现解耦，提高系统的灵活性
2. 简化了对象，使对象不需要知道链的结构
3. 性能会受到影响，特别是在链比较长的时候，因此需控制链中最大节点数量，一般通过在 Handler 中设置一个最大节点数量，在 setNext()方法中判断是否已经超过阀值，超过则不允许该链建立，避免出现超长链无意识地破坏系统性能
4. 调试不方便。采用了类似递归的方式，调试时逻辑可能比较复杂
5. 最佳应用场景：有多个对象可以处理同一个请求时，比如：多级请求、请假/加薪等审批流程、Java Web 中 Tomcat对 Encoding 的处理、拦截器
