考点01:局域网
单一机构所拥有的专用计算机网络,中等规模地理范围,实现多种设备互联、信息交换和资源共享。

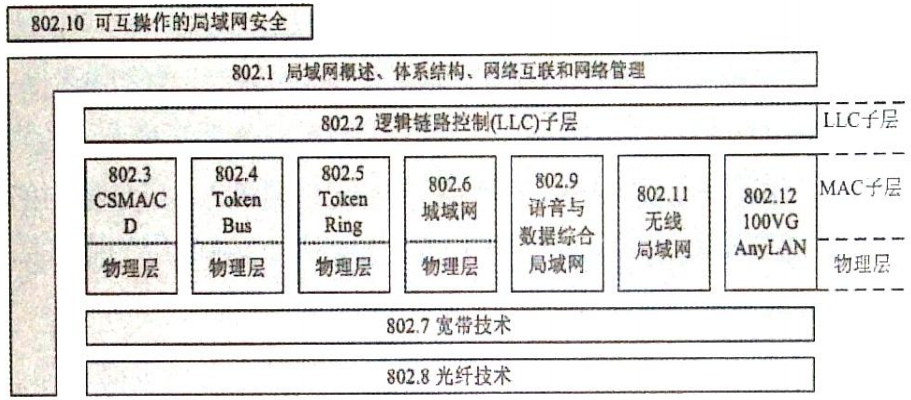

考点02:LAN/MAN的IEEE 802标准
重点掌握:802.3、802.11、802.16。
802.16蓝牙标准

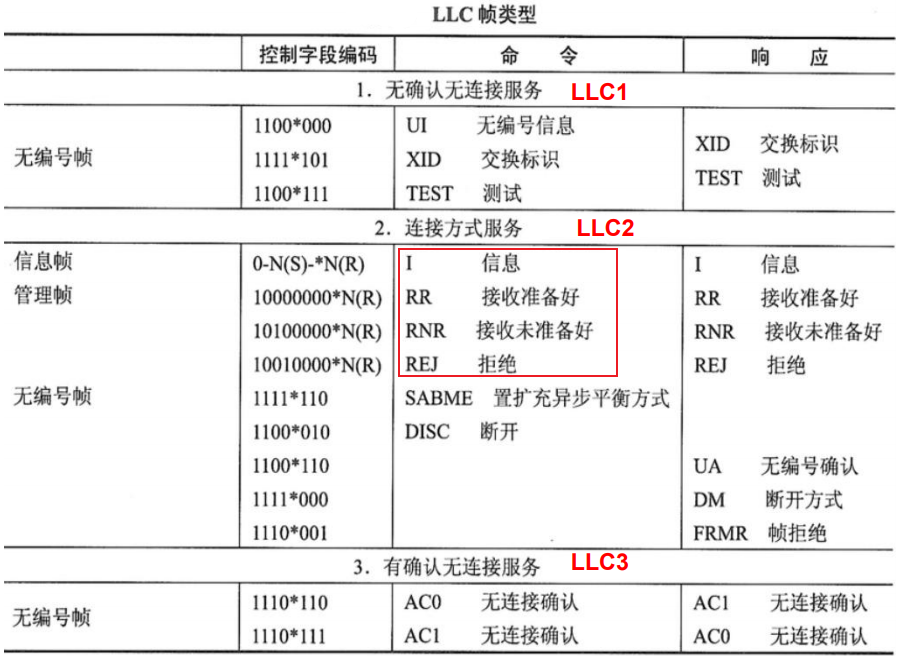

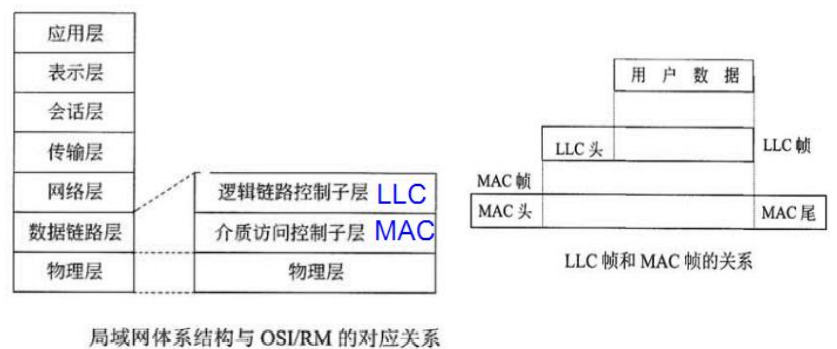

考点03:逻辑链路控制LLC
目的是屏蔽不同的介质访问控制方法,以向高层(网络层)提供统一的服务和接口。LLC地址是SAP。

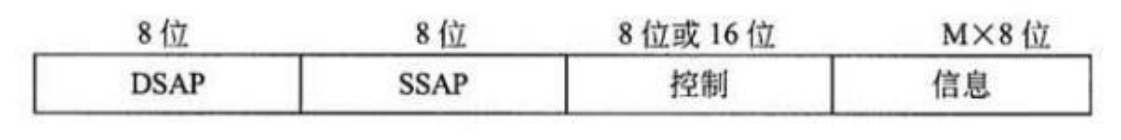

这个标准与HDLC是兼容的,无帧校验字段,放到了MAC层。同时提供目标地址和源地址字段。
l/G= 0 单地址,1 组地址; C/R= 0 命令, 1 响应。

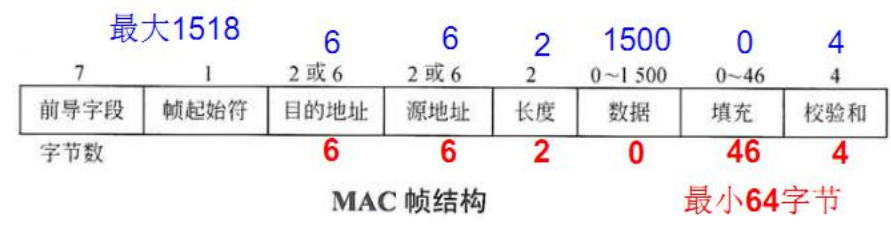

考点04:介质访问控制MAC
长度字段表示数据实际长度,最大1500。同时还可以表示上层协议类型,1501以上的值。
MAC地址:采用16进制数表示,共6B(48位),由IEEE和厂家烧制到网卡上。
前导字段和帧起始符不算MAC地址内容
记住 最大是1518,就是数据段为1500时,6+6+2+1500+0+4
最小就是64,就是数据段为 0时,6+6+2+0+46+4
考点05:CSMA/CD协议 802.3协议制定在站点发送帧期间,同时对冲突进行检测
载波监听多路访问/冲突检测。是分布式介质访问控制方法。
监听算法 | 信道空闲时 | 信道忙时 | 特点 |
---|---|---|---|
非坚持型监听算法 | 立即发送 | 等待N,再监听 | 减少冲突,信道利用率降低 |
1-坚持型监听算法 | 立即发送 | 继续监听 | 提高信道利用率,增大了冲突 |
P-坚持型监听算法 | 以概率P发送 | 继续监听 | 有效平衡,但复杂 |
举例子:
非坚持型:有礼貌,等一会下楼。
1-坚持性:霸道点,一直要下楼。
P-坚持性:和事佬,概率等下楼。
考点06:最小帧长计算:为了检测到冲突。
R为网络数据速率,
d为最大段长,
v为信号传播速度。
二进制后退指数算法: ①考虑网络负载变化;
优先传输冲突域中重传计时器首先过期的设备数据
②后退次数和负载大小有关;
③重发次数最大为16,然后上报高层协议。
特点:在重负载下能有效分解冲突;
负载越重,后退的时间可能越长
考点07:以太网
早期的802.3局域网,10Mbps。来源于光在空气中传播的介质“以太(ether)”,由此得名“以太网(ethernet)”,寓意无处不在的网络。
交换式以太网核心部件是交换机,有一个高速底板,插上一些插槽,插槽上有一些连接器,用于连接10M网卡的主机。
如: E0/0、F0/1(插槽/接口);
G0/0/0(插槽/模块/接口)
E:以太网;F:快速以太网;G吉比特以太网。
考点08:快速以太网
802.3u标准,速率可到100M,采用100Base-T/F规范。
FLP快速链路脉冲
标准 | 传输介质 | 线对数 | 传输距离 |
---|---|---|---|
100Base-T2 | 3类UTP | 2对 | 100m |
100Base-T4 | 3类UTP | 4对 | 100m |
100Base-TX | 5类UTP | 2对 | 100m |
STP | 2对 | 100m | |
100Base-FX | 多模光纤 | 1对 | 2000m(全双工) |
单模光纤 | 1对 | 40000m(全双工) |
考点09:千兆以太网
802.3z标准,速率可到1000M(1Gbps),兼容10M/100M以太网。
帧突发
标准 | 名称 | 传输介质 | 传输距离 | 编码方式 |
---|---|---|---|---|
IEEE 802.3z | 1000Base-LX | 62.5um多模光纤 | 550m | 8B/10B |
50um多模光纤 | 550m | |||
10μm单模光纤 | 5km | |||
1000Base-SX | 62.5μm多模光纤 | 275m | ||
50um多模光纤 | 550m | |||
1000Base-CX | 2对STP | 25m | ||
IEEE 802.3ab | 1000Base-T | 4对5类UTP | 100m | PAM5 |
考点10:万兆以太网
802.3ae标准,速率可达万兆(10Gbps),只支持光纤,只支持全双工,不再采用CSMA/CD,可用于城域网。
名称 | 传输介质 | 传输距离 | 特点 |
---|---|---|---|
10GBase-S (Short) | 50ym的多模光纤 | 300m | 850nm串行 |
62.5μm的多模光纤 | 65m | ||
10GBase-L (Long) | 单模光纤 | 10km | 1310nm串行 |
10GBase-E ( Extended) | 单模光纤 | 40km | 1 550nm串行 |
10GBase-LX4 | 单模光纤 | 10km | 1310nm 4x2.5Gbps 波分多路复用(WDM) |
50um的多模光纤 | 300m | ||
62.5um的多模光纤 | 300m |

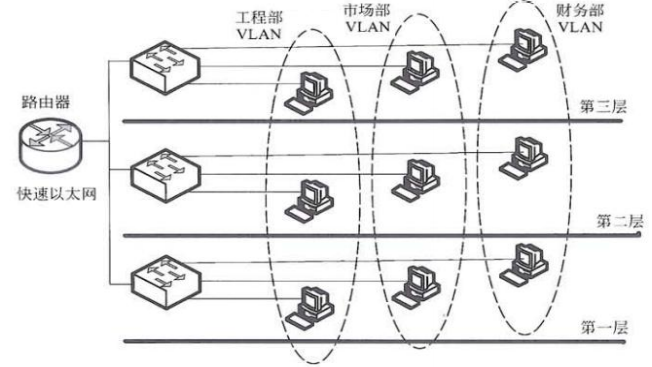

考点11:虚拟局域网VLAN概念
根据管理功能、组织机构或应用类型,对物理网络进行分段而形成的逻辑网络,与用户的物理位置无关。
考点12:VLAN划分方式
①静态分配VLAN:基于端口。
②动态分配VLAN:基于MAC地址(2层)、网络层IP(3层)、规则策略(高层)等。
考点13:VLAN划分的好处
①控制网络流量,抑制广播风暴。
②提高网络安全性,不同VLAN之间可做控制。
③网络管理灵活,用户可以随地接入网络。
不同VLAN之间通信:需要路由器或三层交换机。

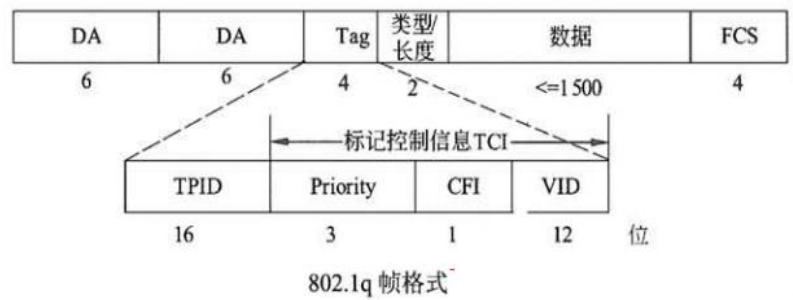

考点14:VLAN标准802.1q(dot1q)
在原来的以太帧中增加了4B的控制信息,其中包含12位VLAN标识符VID。可用4094个VLAN。

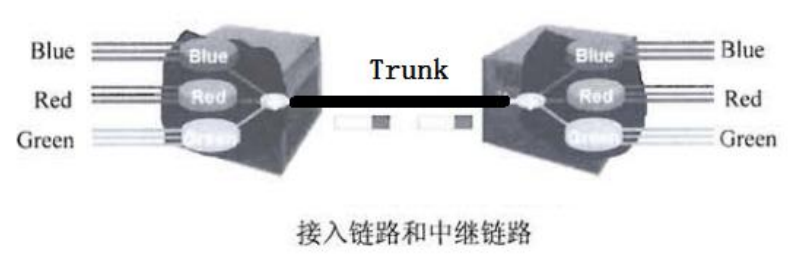

考点15:VLAN两种端口
接入端口Access(通过单个VLAN)和中继端口Trunk(通过多个VLAN)。
例题解析
1、IEEE802.3规定的最小帧长为64B,这个帧长是指()
A.从前导字段到校验和的字段 B.从目标地址到校验和的长度
C.从帧起始符到校验和的长度 D.数据字段的长度
2、在以太网的帧结构中“填充”字段的作用是()。
A.承载任选的路由信息 B.用于捎带应答
C.发送紧急数据 D.保持最小帧长
3、下面的光纤以太网标准中,支持1000m以上传输距离的是()。
A.1000Base-Fx B.1000Base-Cx C.1000Base-Sx D.1000Base-Lx
解析:
1000Base有五种传输介质标准:1000Base-Lx、1000Base-Sx、100Base-Cx、1000Base-Zx、100Base-T。
100Base-Lx对应于802.32标准,既可以使用单模光纤也可以使用多模光纤,其中使用多模光纤的最大传输距离为550m,使用单模光纤的最大传输距离为3km
4、一个CSMA/CD协议的以太网,数据速率为1Gb/s,网段长1km,信号速率为200000km/s,则最小帧长为()bit。
A.1000 B.2000 C.10000 D.2000000
解析:
R=1Gbps=bps,S=1km=1000m,v=200000m/s=2m/s,
L=2R·()=2· =10000bit。
5、以太网采用的CSMA/CD协议,当冲突发生时要通过二进制指数后退算法计算后退时延,关于这个算法;以下论述中错误的是()。
A.冲突次数越多,后退的时间越短 B.平均后退次数的多少与负载大小有关
C.后退时延的平均值与负载大小有关 D.重发次数达到一定极限后放弃发送
6、在以太网中,载波监听是网络协议设计中很重要的一个方面。在下列载波监听算法中,信道利用率最高的是( )监听算法,其存在的最大不足是( )。
A.非坚持型 B. 1-坚持型 C. p-坚持型 D.N-坚持型
A.算法的效率不够高,会降低网络速率
B.算法的硬件实现太复杂,会大大提高成本
C.对冲突的检测会有影响,实现起来不太容易
D.它会增大冲突出现的概率。
7、以大网的数据帧封装包含TCP段中的数据部分最长应该是( )字节。
A 1434 B 1460 C 1480 D 1500
解析:
以太网的数据帧最大长度是1518个字节,不包括前导字段和帧起始符。
其中目标MAC地址占6个字节,源MAC地址占6个字节,协议类型占2个字节,IP头最小20字节,TCP头最小20字节,CRC占4个字节。因此TCP段中的数据部分的最大长度应该是1518-6-6-2-20-20-4=1460字节,
8、快速以大网标准比原来的以太网标准的数据速率提高了10倍,这时它的网络跨距(最距大段长)( )。
A没有改变 B变长了 C缩短了 D可以根据需要设定
解析:
以太网帧的长度是可变的,最小帧长是64字节,而快速以太网的的帧长增加到512字节。快速以太网的传输速率提高了10倍,如果保持最小帧长和网络有效传输距离不变,仍然会出现冲突不能被检测的情况。
解决的方法有两种:缩短网络的有效传输距离,或者增加最小帧长
9、千兆以太网标准802.3z定义了一种帧突发方式(frame bursting),这种方式是指()
A一个站可以突然发送一个帧 B一个站可以不经过竞争就启动发送过程
C一个站可以连续发送多个帧 D一个站可以随机地发送紧急数据
10、局域网冲突时槽的计算方法如下:假设表示工作站的物理层时延,c表示光速,S表示网段长度,表示中继器的时延,在局域网中最大配置的情况下,冲突时槽等于( )
A、+2+8 B、2+2+8 C、2++8 D、2+2+4
解析:
以太网冲突时槽T=
2(电波传播时间+4个中继器的延时)+发送端的工作站延时+接收站延时
11、以下关于IEEE 802.3ae标准的描述中,错误的是() 。
A支持802.3标准中定义的最小和最大帧长
B支持EE802.3ad链路汇聚协议
C使用1310nm单模光纤作为传输介质,最大段长可达10km
D使用850nm多模光纤作为传输介质,最大段长可达10km
解析:
IEEE 802ae是万兆以太网技术标准,主要具有以下特点。
(1)万兆以太网的帧格式与10Mb/s、100Mb/s、1Gb/s的帧格式完全相同。
(2)万兆以太网仍然保留802.3对以大网最小帧长度和最大帧长度的规定。
(3使用长距离的光收发器与单模光纤接口。
(4)只工作在全双工方式下。
万兆以太网的物理层使用的是光纤通道的技术,有以下两种不同的物理层标准:
(1)局域网物理层标准:局域网物理层的数据传输速率是10Gb/s,一个万兆以太网交换机可以支持10个千兆以大网端口.
(2)可选的广城网物理层标准;对于广域网应用,万兆以大网使用了光纤通道技术。因此,万兆以太网的广域网物理层应该符合光线通道技术速率体系SONET/SDH的0C-192/STM-64的标准。
每种物理连接都可使用10GBase-S(850m短波)、10GBse-L(1310nm长波)和10GBaseE(1550m长波)这3种规格的传输介质,最大传输距离分别为300m、10000m和40000m。
12、按照802.ld生成树协议(STP),在交换机互联的局域网中,( )的交换机被选为根交换机。
A、MAC地址最小的 B、MAC地址最大的 C、ID最小的 D、ID最大的
13、在局域网标准中,100Base-T规定从收发器到集线器的距离不超过()m。
A 100 B 185 C 300 D 1000
14、光纤上的信号在传输过程中有能量损失。按照ITU-T的g.655规范,采用1550nm波长的单模光纤,在2.5Gps数据传输速率、无中继条件下传输距离可达()km
A 10 B 240 (10Gps标准) C 390 D 1000
*15、以太网采用物理地址的目的是()
A唯一地标识第二层设备 B使得不同网络中的设备可以互相通信
C用于区分第二层的帧和第三层的分组 D物理地址比网络地址的优先级高
