考点01:交换机GVRP
VLAN注册协议,在VLAN增加、删除、调整时,自动发广播,保持全网所有的交换机VLAN信息是一致的。
GVRP把交换机分为3种注册模式:
①Normal模式:VLAN增删改,广播(到所有交换机)保持一致。
②Fixed模式:只传播手动配置的VLAN信息。
③Forbidden模式:只传播VLAN1不传其他VLAN。
连接vlan,连续用to
不连续用空格
交换机默认:透明模式,VLAN1,所有端口。
考点02:基于接口划分VLAN:静态VLAN。
[HUAWEI] sysname SwitchA //交换机命名
[SwitchA] vlan batch 2 //批量方式建立VLAN 2
[SwitchA] interface gigabitEthernet 0/0/1 //进入交换机接口视图
[SwitchA-GigabitEthernet0/0/1] port link-type access
//配置接口类型(访问口)
[SwitchA-GigabitEthernet0/0/1] port default vlan 2 //将接口加入VLAN 2
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitEthernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] port link-type trunk //干道口或者中继口
[SwitchA-GigabitEthermet0/0/2] port trunk allow-pass vlan 2
trunk不能加入vlan
[SwitchA-GigabitEthernet0/0/2] quit
考点03:基于MAC划分VLAN:动态VLAN。(只需要了解)
[HUAWEI] sysname SwitchA
[SwitchA] vlan batch 2
[SwitchA] interface gigabitEthernet 0/0/1 //在接口视图配置上联接口
[SwitchA-GigabitEthernet0/0/1] port link-type hybrid //配置上联接口类型
[SwitchA-GigabitEthernet0/0/1] port hybrid tagged vlan 2 //通过VLAN2
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitEthernet 0/0/2 //进入交换机接口视图
[SwitchA-GigabitEthernet0/0/2] port link-type hybrid //配置接口类型
[SwitchA-GigabitEthernet0/0/2] port hybrid untagged vlan 2
//将接口加入VLAN2
[SwitchA-GigabitEthernet0/0/2] quit
[SwitchA] vlan 2
[SwitchA-vlan2] mac vlan mac address 22-22-22 //PC的MAC地址与VLAN2关联
[SwitchA-vlan2] quit
[SwitchA] interface gigabitEthernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] mac-vlan enable //基于MAC地址启用接口
[SwitchA-GigabitEthernet0/0/2] quit
考点04:基于GVRP的VLAN配置实验:可在LSW1创建VLAN2,LSW2可以学到,ping通。
第一步:交换机LSW1基本配置:LSW2参考配置。
[Huawei] un in en //禁止解析信息
[Huawei] sysname SwitchA
[SwitchA] gvrp
[SwitchA]vlan 2
[SwitchA]int vlan 2
[SwitchA-Vlanif2] ip add 192. 168. 1. 25424
第二步:交换机LSW1端口配置:LSW2参考如下。
[SwitchA]int g0/0/1
[SwitchA-G0/0/1] port link-type access
[SwitchA-G0/0/1] port default vlan 2
[SwitchA]int g0/0/2
[SwitchA-G0/0/2] port link-type trunk
[SwitchA-G0/0/2] port trunk allow-pass vlan all
第三步:交换机LSW1配置GVRP:LSW2参考如下。
[SwitchA] int g0/0/2
[SwitchA-GigabitEthernet0/0/2] gvrp
第四步:配置PC1的IP,ping验证:PC2参考。
[SwitchA]dis gvrp statistics
GVRP statistics on port GigabitEthernet0/0/2
GVRP status :Enabled
GVRP registrations failed :0
GVRP last PDU origin :4clf-ccc1-0583
GVRP registration type :Normal
[SwitchB]dis vlan
VID | Status | Property | MAC | LRN | Statistics | Description |
---|---|---|---|---|---|---|
1 | enable | default | enable | disable | VLAN | 1 |
2 | enable | default | enable | disable | VLAN | 2 |

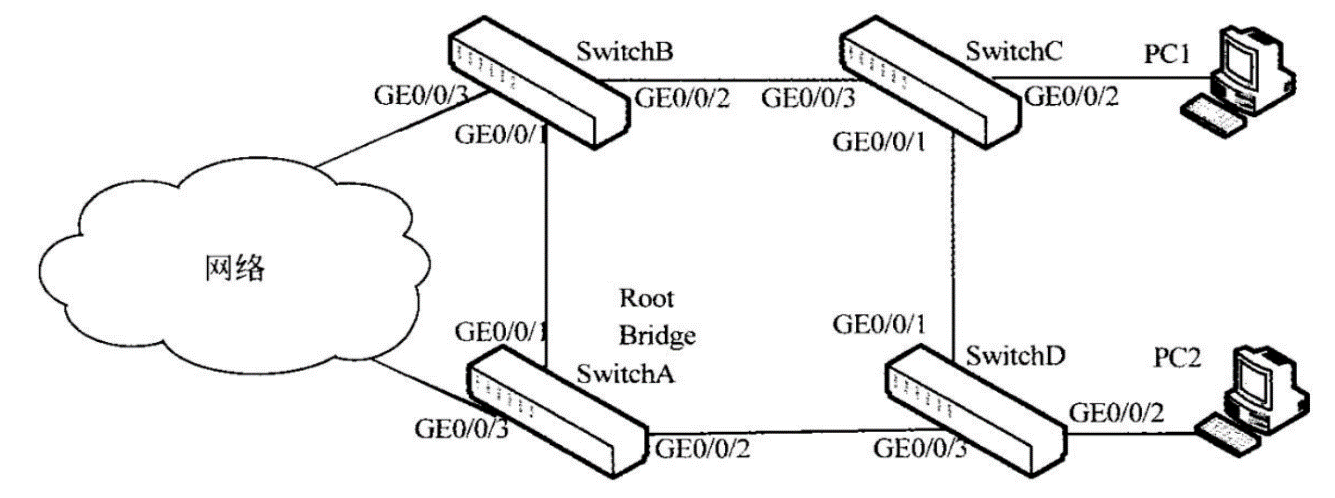

考点05:交换机生成树协议STP配置:优先级
配置STP基本功能。
配置环网中的设备生成树协议工作在STP模式。
#配置SwitchA的STP工作模式,SwitchB、SwitchC、SwitchD的配置相同
[HUAWEI] sysname SwitchA
[SwitchA] stp mode stp
[SwitchA] stp root primary #配置根桥和备份根桥设备,配置SwitchA为根桥
[SwitchB] stp root secondary #配置SwitchB为备份根桥
考点06:交换机生成树协议STP配置:路径值
#配置SwitchA的端口路径开销计算方法为华为计算方法,SwitchB、SwitchD配置方法相同
[SwitchA] stp pathcost-standard legacy
#配置SwitchC端口GigabitEthernet/0/1端口路径开销值为20000
[SwitchC] stp pathcost-standard legacy
[SwitchC] interface gigabitEthernet 0/0/1
[SwitchC-GigabitEthermet0/0/1] stp cost 20000
[SwitchC-GigabitEthemet0/0/1] quit
#配置SwitchC端口GigabitEthernet0/0/2 为边缘端口并启用端口的BPDU报文过滤功能
[SwitchC] interface gigabitEthernet 0/0/2
[SwitchC-GigabitEthernet0/0/2] stp edged-port enable
[SwitchC-GigabitEthernet0/0/2] stp bpdu-filter enable
[SwitchC-GigabitEthernet0/0/2] quit
#配置SwitchD端口GigabitEthernet0/0/2 为边缘端口并启用端口的BPDU报文过滤功能
[SwitchB] interface gigabitEthernet 0/0/2
[SwitchB-GigabitEthernet0/0/2] stp edged-port enable
[SwitchB-GigabitEthernet0/0/2] stp bpdu-filter enable
[SwitchB-GigabitEthernet0/0/2] quit
#设备SwitchA全局启用STP所有设备配置相同。

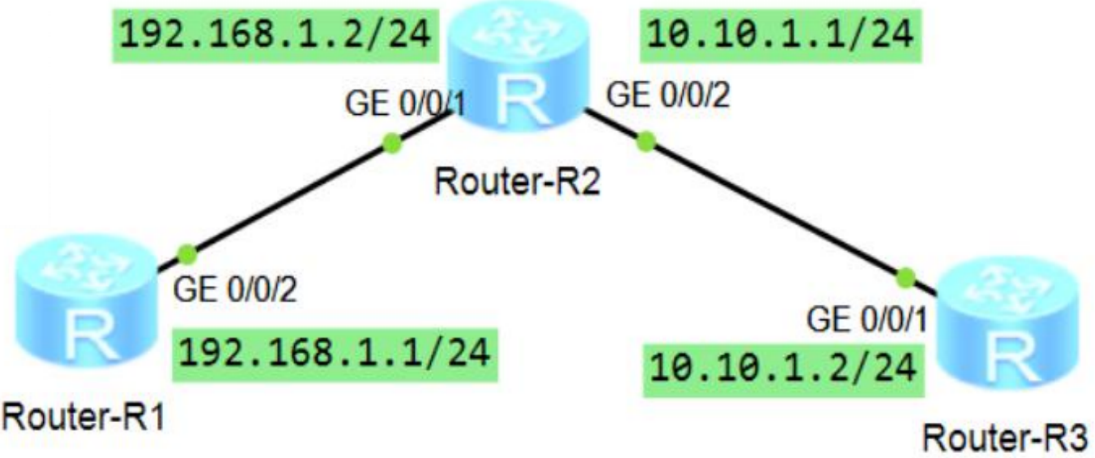

考点07:动态路由RIP:距离矢量,拓扑下图
第一步:配置各接口IP:R1、R2、R3参考如下
[Huawei]un in en
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2] ip add 192. 168.1.1 24
第二步:配置RIP协议:R1、R2、R3参考如下
Huawei>sys
[Huawei]un in en
[Huawei] rip
[Huawei-rip-1] network 192.168.1.0
[Huawei-rip-l] network 10.0.0.0

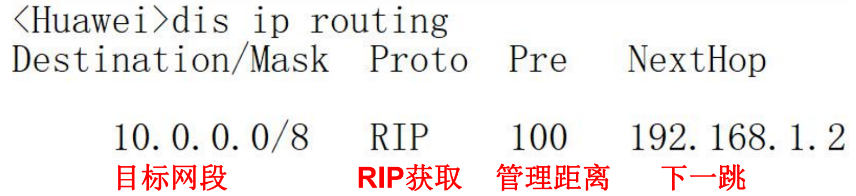

第三步:验证配置结果:dis ip routing、ping。
例题分析
1、能进入VLAN配置状态的交换机命令是( )。
A. (Huawei) vlan 2 B. [Huawei] int vlanif 2
C.
2、路由器通过光纤连接广域网的是( )。
A. SFP端口 B. 同步串行口 C. Console端口 D.AUX端口
3、路由器命令[R1]dis ip routing的作用是( )
A. 启动路由配置 B.配置默认路由 C.激活路由器端口 D.显示路由信息
4、在路由器的用户视图下输入命令sys,则路由器进入( )视图。
A.用户命令状态 B.局部配置状态 C.设置对话状态 D.系统命令状态
5、距离向量路由算法是RIP路由协议的基础,该算法存在无穷计算问题。为解决该问题,可采用的方法是每个节点( )。
A.把自己的路由表广播到所有节点而不仅仅是邻居节点
B.把自己到邻居的信息广播到所有节点
C.不把从某邻居节点获得的路由信息在发送给该邻居节点
D.都使用最优化原则计算路由
6、管理员希望在网络中配置RIPv2,下面哪条命令能够宣告网络到RIP进程中?
[R1] rip 1
[R1-rip-1] version 2
A import-route GigabitEthernet 0/0/1 B network 192.168.1.0 0.0.0255
C network GigabitEthernet 0/0/1 D network 192.168.1.0
7、在RIP协议中,当一个邻居不存在时,默认删除邻居路由的时间是()秒。
A 30 B 60 C 180 D 240
解析:
RIP是距离矢量算法,支持最大15跳。
30s周期性更新路由,180s检测不到邻居,则认为不存在。
240s检测不到则会删除邻居路由信息。
8、交换机命令[switch1] vlan batch 的作用是( )。
A退出VLAN模式 B删除一个VLAN C 进入VLAN子模式 D创建多个VLAN
9、路由器通过光纤连接广域网的是( )。
A SFP端口 B同步串行口 C Console端口 D AUX端口
解析:
路由器Console端口使用专用连线,直接连接至计算机的串口,对路由器进行本地设置。
路由器AUX端口为异步端口,主要用于远程设置,也可用于拔号连接,还可通过收发器和Modem进行连接。
高速同步串口主要用于连接DDN、帧中继、X.25和PSTN等网络。
这种同步端口一股需求速率非常高,因为一般来说通过这种端口所连接的网络的两端都需求实时同步。
SFP端口(Small Form-factor Pluggable,小型机架可插拔设备)用于安装SFP模块,该模块能够将电、光信号进行转换,可用于连接光纤通道。
10、路由器的S0端口连接( )。
A 广域网 B 以太网 C 集线器 D 交换机(E0口连接)
11、要进入以太网端口配置模式,下面的路由器中的命令正确的是( )。
A[R1]int e0 B
12、华为设备的RIP进程下,宣告网络10.1.1.1/30时,下列配置正确的是()。
A network 10.1.1.0 B summary network 10.1.0.0
C network 10.0.0.0 D undo summary network 10.1.0.0
解析:
题目没有明确给出RIPV2,所以按照RIPV1宣告(发布)网段为标准的A、B、C类网络,10.1..1.1为A类,标准的网络为10.0.0.0。
所以命令为[Huawei-rip-1]network 10.0.0.0 。
13、下面关于静态与动态路由描述错误的是()。
A静态路由在企业中应用时配置简单,管理方便
B管理员在企业网络中部署动态路由协议后,后期维护和扩展能够更加方便
C链路产生故障后,静态路由能够自动完成网络收敛
D动态路由协议比静态路由要占用更多的系统资源
解析:
静态路由是指由网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变化时,网络管理员需要手工去修改路由表中相关的静态路由信息。
动态路由是指路由器能够自动地建立自己的路由表,并且能够根据实际实际情况的变化适时地进行调整。
14、RIP-1使用广播发送报文,RIP-2有两种传送方式:广播方式和组播方式,缺省将采用组播发送报文,RIP-2的组播地址为()。
A 224.0.0.5 B 224.0.0.6 C 224.0.0.9 D 224.0.0.18
解析:
RIP使用UDP报文交换路由信息,UDP端口号为520。通常情况下RIPv1报文为广播报文;而RIPv2报文为组播报文,组播地址为224.0.0.9。
RIP每隔30秒向外发送一次更新报文。
如果设备经过180秒没有收到来自对端的路由更新报文则将所有来自此设备的路由信息标志为不可达。
若在240秒内仍未收到更新报文就将这些路由从路由表中删除。
15、在路由器上通过命令查看到的RIP路由的Age time是指()。
A RIP报文更新间隔 B RIP路由老化时间
C RIP路由抑制时间 D RIP路由倒换时间
16、下面哪个协议可以动态注册VLAN信息?
A GVRP B GMRP C VRRP D VRP
解析:
GVRP通用属性注册协议,有三种注册模式,分别为:
①Normal模式:
允许接口动态注册、注销VLAN传播动态VLAN及静态VLAN。
②Fixed模式:
禁止接口动态注册、注销VLAN,不传播任何VLAN1以外的信息。
③Forbidden模式:
禁止接口动态注册、注销VLAN,禁止传播VLAN1以外的任何VLAN信息
17、基于VLAN的划分中最常见的方法是?
A基于端口划分VLAN B基于MAC地址划分VLAN
C基于协议划分VLAN D基于TCP端口号划分VLAN
18、以下哪一项不包含在路由表中?( )
A 源地址 B 下一跳 C目标网络 D路由开销
