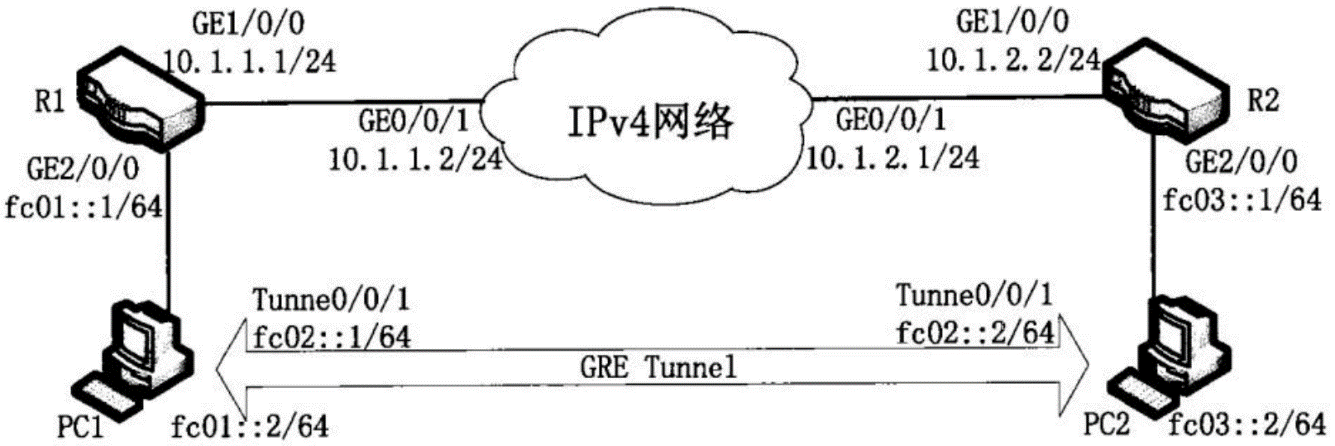

考点01:路由技术IPV6隧道实验,拓扑配置如下。
GRE(通用路由协议封装)规定了用一种网络协议去封装另一种网络协议的方法。下面是IPV6-over-IPV4GRE 隧道配置实验。(IPV6进入IPV4)
第一步:配置各设备IP:R1、R2及各PC。
[Huawei] sysname R1
[R1] interface gigabitethernet 1/0/0
[R1-GigabitEthernet1/0/0] ip address 10.1.1.1 255.255.255.0
[R1-GigabitEthernet1/0/0] quit
[R1] ipv6 //全局启用IPV6
[R1] interface gigabitethernet 2/0/0
[R1-GigabitEthernet2/0/0] ipv6 enable //接口启用IPV6
[R1-GigabitEthernet2/0/0] ipv6 address fc01::1 64
[R1-GigabitEthernet2/0/0] quit
[Huawei] sysname R2
[R2] interface gigabitethernet 1/0/0
[R2-GigabitEthernet1/0/0] ip address 10.1.2.2 255.255.255.0
同上
[R2-GigabitEthernet1/0/0] quit
[R2] ipv6
[R2] interface gigabitethernet 2/0/0
[R2-GigabitEthernet2/0/0] ipv6 enable
[R2-GigabitEthernet2/0/0] ipv6 address fc03::1 64
[R2-GigabitEthernet2/0/0] quit
第二步:配置R1、R2的IPV4静态路由。
[R1] ip route-static 10.1.2.0 255.255.255.0 10.1.1.2
//多数情况下使用网段而不使用IP地址
[R2] ip route-static 10.1.1.0 255.255.255.0 10.1.2.1
第三步:配置R1、R2的Tunnel接口。
[R1] interface tunnel 0/0/1 //进入隧道口
[R1-Tunnel0/0/1] tunnel-protocol gre //隧道协议GRE
[R1-Tunnel0/0/1] ipv6 enable
[R1-Tunne10/0/1] ipv6 address fc02::1 64
[R1-Tunnel0/0/1] source 10.1.1.1 //源IP地址
[R1-Tunnel0/0/1] destination 10.1.2.2 //目的IP地址
[R1-Tunnel0/0/1] quit
[R2] interface tunnel 0/0/1
[R2-Tunnel0/0/1] tunnel-protocol gre
同上
[R2-Tunnel0/0/1] ipv6 enable
[R2-Tunnel0/0/1] ipv6 address fc02::2 64
[R2-Tunnel0/0/1] source 10.1.2.2
[R2-Tunnel0/0/1] destination 10.1.1.1
[R2-Tunne10/0/1] quit
第四步:配置R1、R2的Tunnel静态路由。
[R1] ipv6 route-static fc03::1 64 tunnel 0/0/1
[R2] ipv6 route-static fc01::1 64 tunnel 0/0/1
第五步:验证检查配置结果
[R2] ping 10.1.1.1
[R2] ping ipv6 fc01::1

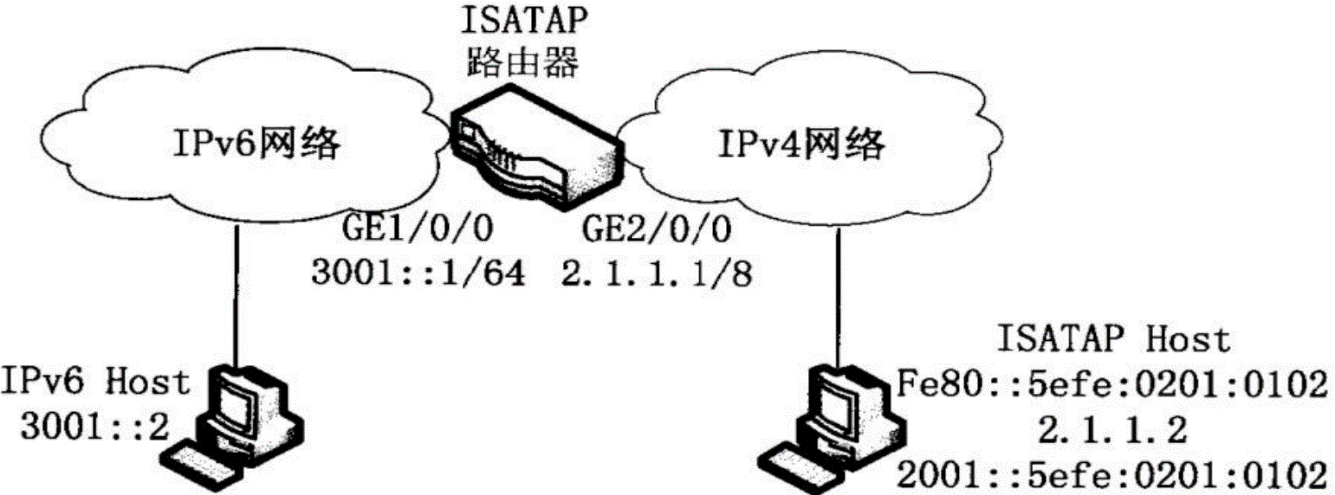

考点02:路由技术IPV6的ISATAP隧道实验如下。
双协议栈
第一步:配置路由器接口IP、双栈。
[Huawei] sysname Router
[Router] ipv6
[Router] interface gigabitethernet 1/0/0
[Router-GigabitEthernet1/0/0] ipv6 enable
[Router-GigabitEthernet1/0/0] ipv6 address 3001::1/64
[Router-GigabitEthernet1/0/0] quit
[Router] interface gigabitethernet 2/0/0
[Router-GigabitEthernet2/0/01 ip address 2.1.1.1 255.0.0.0
[Router] interface tunnel 0/0/2
[Router-Tunnel0/0/2] tunnel-protocol ipv6-ipv4 isatap//隧道协议ISATAP
[Router-Tunnel0/0/2] ipv6 enable
IPV6地址的一种格式
[Router-Tunnel0/0/2] ipv6 address 2001:: /64 eui-64
[Router-Tunnel0/0/2] source gigabitethernet 2/0/0
[Router-Tunnel0/0/2] undo ipv6 nd ra halt //发送RA消息
第二步:配置ISATAP主机。
C:> netsh interface ipv6 isatap set router 2.1.1.1
C:> netsh interface ipv6 isatap set router 2.1.1.1 enabled
第三步:配置IPV6网络主机。
C:> netsh interface ipv6 set route 2001:: /64 3001::1
考点03:路由技术IPSec实验

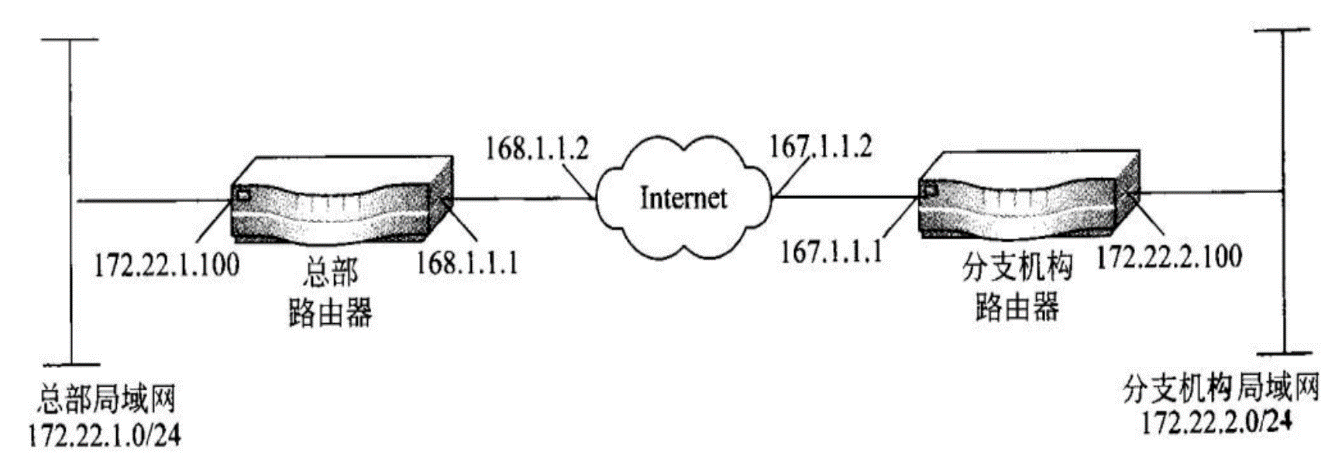

拓扑配置如下。某公司总部和分支机构构成,通过IPSec VPN实现网络安全。
第一步:配置R1、R2的接口IP和静态路由。
[Huawei] sysname R1
[R1] interface gigabitethernet 1/0/0
[R1-GigabitEthernet1/0/0] ip address 168.1.1.1 255.255.255.0
[R1-GigabitEthernet1/0/0] quit
[R1] interface gigabitethernet 2/0/0
[R1- GigabitEthernet2/0/0] ip address 172.22.1.100 255.255.255.0
[R1-GigabitEthernet2/0/0] quit
[R1] ip route-static 167.1.1.0 255.255.255.0 168.1.1.2
[R1] ip route-static 172.22.2.0 255.255.255.0 168.1.1.2
同上
[Huawei] sysname R2
[R2] interface gigabitethernet 1/0/0
[R2-GigabitEthernet1/0/0] ip address 167.1.1.1 255.255.255.0
[R2-GigabitEthernet1/0/0] quit
[R2] interface gigabitethernet 2/0/0
同上
[R2-GigabitEthernet2/0/0] ip address 172.22.2. 100255.255.255.0
[R2-GigabitEthernet2/0/0] quit
[R2] ip route-static 168.1.1.0 255.255.255.0 167.1.1.2
[R2] ip route-static 172.22.1 .0 255.255.255.0 167.1.1.2
第二步:配置R1、R2的ACL保护数据流。
[R1] acl number 3101 #抓取数据流
[R1-acl-adv-3101] rule permit ip source 172.22.1.0 0.0.0.255 destination 172.22.2.0 0.0.0.255
[R2] acl number 3101
同上
[R2-acl-adv-3101] rule permit ip source 172.22.2.0 0.0.0.255 destination 172.22.1.0 0.0.0.255
第三步:配置R1、R2的IPSec安全协议。
name
[R1] ipsec proposal tran1 //创建IPSec安全提议
[R1-ipsec-proposal-tran1] esp authentication-algorithm sha2-256
[R1-ipsec-proposal-tran1] esp encryption-algorithm aes-128
[R2] ipsec proposal tran1 //ESP采用SHA认证 SEA加密
同上
[R2-ipsec proposal-tran1] esp authentication-algorithm sha2-256
[R2-ipsec-proposal-tran1] esp encryption-algorithm aes-128
第四步:配置R1、R2的IKE对等体。
[R1] ike peer spub
[R1-ike-peer-spub] undo version 2
[R1-ike-peer-spub] ike-proposal 5 //创建IKE安全提议
[R1-ike-peer-spub] pre-shared-key cipher huawei //预共享密钥
[R1-ike-peer-spub] remote-address 167.1.1.1 //对等体(对端IP)
[R2] ike peer spua
[R2-ike-peer-spua] undo version 2
同上
{R2-ike-peer-spua] ike-proposal 5
[R2-ike-peer-spua] pre-shared-key cipher huawei
[R2-ike-peer-spua] remote address 168.1.1.1
第五步:配置R1、R2的安全策略组。(映射图,绑定ACL/SPUB等)
[R1] ipsec policy mapl 10 isakmp //创建安全策略
[R1-ipsec-policy-isakmp-mapl-10] ike-peer spub
[R1-ipsec-policy-isakmp-map1-10] proposal tran1
[R1-ipsec-policy-isakmp-map1-10] security acl 3101
[R2] ipsec policy use1 10 isakmp
同上
[R2-ipsec-policy-isakmp-use1-10] ike-peer spua
[R2-ipsec-policy-isakmp-use1-10] proposal tran1
[R2-ipsec-policy-isakmp-use1-10] security acl 3101
第六步:安全策略组应用R1、R2的接口上。
[R1] interface gigabitethernet 1/0/0
[R1-GigabitEthernet1/0/0] ipsec policy mapl
同上
[R2] interface gigabitethernet 1/0/0
[R2-GigabitEthernet1/0/0] ipsec policy use1
第七步:测试配置验证结果。
display ipsec statistics
display ike sa
display ipsec proposal
配置成功后,总部和分支机构的PC执行ping命令操作正常,他们之间的数据传输将被加密。
例题分析:
1、RIPng协议使用的端口号为()。
A UDP 530 B UDP 520 C UDP 521 D UDP 531
2、SPFv3协议是基于 ( )协议的?
A TCP B UDP C IP D ICMP
解析:
0SPFv3是0SPFv2改进的升级版,但并不兼容0SPFv2。0SPFv3是基于网络层IP协议的。

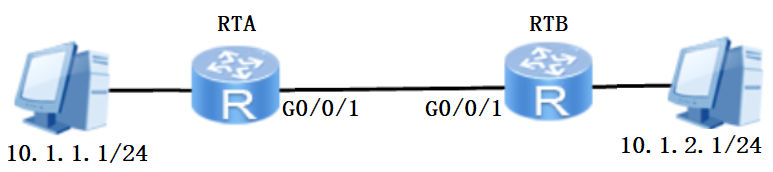

3、网络管理员在一个小型的IPv6网络中配置RIPng协议,则下面( ) 是正确而有效的?
A [RTA-G0/0/0] ripng 1 enable B [RTA] ripng 1 enable
C
解析:
IPv6网络中配置RIPng协议,需要在系统视图下启用IPV6,命令是[RTA]IPV6, 并在接口下开启ripng,命令例如[RTA-G0/0/0]ripng 1 enable。
4、IPv6地址中不包括下列哪种类型的地址?
A单播地址 B组播地址 C广播地址 D任播地址
解析:
IPv6地址是单个或一组接口的128位标识符,有三种类型:
(1)单播(Unicast)地址:作为一个单一的接口标识符。IPv6数据包发送到一个单播地址被传递到由该地址标识的接口。
(2)任播(Anycasts)地址:一组接口(一般属于不同节点)的标识符。发往任意播地址的包被送给该地址标识的接口之一(路由协议度量距离最近的)。
(3)组播(Multicast)地址:作为一组标识符多播地址的行为/接口可能属于不同的节点集合。IPv6数据包发送到组播地址被传递到多个接口。
5、两台主机之间使用IPsec VPN传输数据,为了隐藏真实的IP地址和尽可能高地保证数据的则使用IPsec VPN(C)模式和(D)协议封装较好?
A AH B 传输模式 C 隧道模式 D ESP
解析:
IPsec标准定义了两种不同模式:传输模式和隧道模式。
隧道模式下的IPSec报文会生成新的IP头,从而隐藏了真实的IP地址。
传送模式下,没有生成新的IP头,直接采用原IP头,无法隐藏真实的IP头。
6、两台路由器之间建立IPsec隧道时,下列( )参数在IPsec对等体之间不需要确保一致。
A所使用的安全协议 数据封装模式 C Proposal名字 D 认证算法
解析:
需要协商的参数有:
1.IPsec proposal proposal-name 设置安全提议名称
2.encapsulation-model transport | tunnel) 设置数据封装模式(传输|隧道)
3.transform ( ah| espl ah-esp ) 选择安全协议
4.ah authentication-algorithm (md5-hmac-96 | shal-hmac-1-96)
设置AH协议采用的认证算法
5.esp authentication-algorithm (md5-hmac-96| shal-hmac-96)
ESP协议采用的认证算法
6.esp encryption-algorithm ( 3des| des| aes ) ESP协议采用的加密算法
其中只有安全提议名称proposal可以不一样,其他的安全协议、封装模式、认证算法、加密算法都要一致。
7、以下关于IPsec VPN技术描述正确的是()。
A 配置GRE隧道时,Tunnel接口必须配置IP地址
B IPsec由于是三层VPN,所以无法穿越NAT
C IPsec只能对IP报文进行安全加密,不能对GRE、L2TP报文进行安全加密
D GRE隧道接口由于是逻辑接口,所以该接口不缺启用0SPF路由协议。
8、关于IPV6地址,以下述论述中不正确的是()。
A IPV6具有高效IP包头 B IPV6增强了安全性
C IPV6地址采用128位 D IPV6地址只能自动配置
解析:
IPv6报头采用基本报头+扩展报头链组成的形式,这种设计可以更方便地增添选项以达到改善网络性能、增强安全性或添加新功能的目的。
IPv6地址有128位长,IPv6的128位地址通常写成8组,每组为四个十六进制数的形式。为了书写方便可以采取简写。
IPv6的一个主要特征就是允许主机自动配置接口。同时也支持手动配置,一般不建议手动配置。通过相邻节点搜索,主机可以在本地链路上查找IPv6路由器并请求站点前假。IPv6地址自动配置可以分为有状态和无状态两种方式。
9、安全协议中,( )位于应用层。
A PGP B SSL C TLS D IPSec
解析:
安全协议SSL和TLS位于传输层,IPSec位于网络层。
PGP用于邮件加密,位于应用层。
10、有状态的IPv6地址自动配置方式需要( )服务器的支持。
A DNS B DHCP C NTFS D Apache
解析:
有状态的IPv6地址自动配置方式需要动态主机配置协议DHCP在一定程度上可以解决地址的自动配置问题,但需要提前进行DHCP服务器的配置。
11、IPSec不能提供( )服务。
A流量保密 B数据源认证 C拒绝重放包 D文件加密
解析:
IPsec在IP层提供安全服务,它使系统能按需选择安全协议,决定服务所使用的算法及放置需求服务所需密钥到相应位置。
IPsec能提供的安全服务集包括访问控制、无连接的完整性、数据源认证、拒绝重发包(部分序列完整性形式)、保密性和有限传输流保密性。因为这些服务均在IP层提供,所以任何高层协议均能使用它们。
这些目标是通过使用两大传输安全协议,头部认证(AH)和封装安全负载(ESP),以及密钥管理程序和协议的使用来完成的。
12、IPv6的地址长度为几个字节?
A 8 B 48 C 16 D 32
解析:
IPv6的地址长度为128位,1字节等于8比特,
128/8=16,即IPv6的地址长度为16个字节
13、在Linux操作系统中,使用( )命令可进行IPv6协议的路由跟踪。
A tracert ipv6 B route ipv6 C traceroute6 D traceroute ipv6
解析:
在Linux操作系统中使用traceroute6命令进行路由跟踪。该命令默认使用UDP协议,源端口使用32834,目的端口33434。在Windows XP/2003操作系统的命令提示符下,可使用tracert命令可进行路由跟踪。
