本质上来说容器间的网络通讯和计算机间通讯是一样的。

一、Docker 容器网络模型

1.1、两个容器网络如何互通

Docker 各个容器通过 namespace 进行了隔离，其中包括网络隔离，各容器间的网络信息配置等互不影响。
等同于真实世界中的物理计算机，不同在于物理计算机通过物理网卡进行网络隔离。

在真实世界中，两台物理计算机最简单的通讯方式就是通过一条网线进行直连，通过网卡转发数据包实现网络通讯。

在容器中也是类似的方式，不同的是容器中的网卡和网线都是虚拟的。

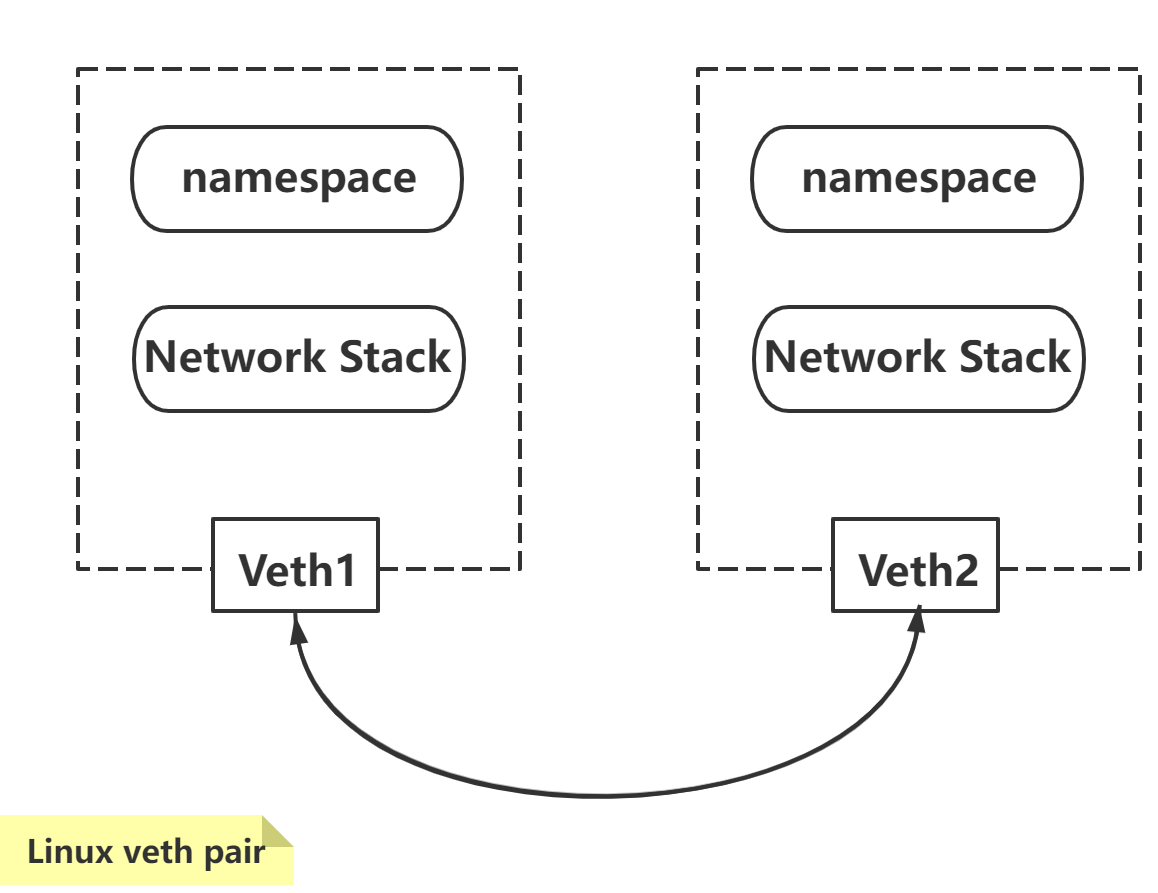

对于 Linux 系统，通常使用 Linux veth pair（Linux 虚拟网卡对）来实现两个不同的 network namespace ，即两个不同容器间的网络通讯，如图：

两个容器分别对应两个虚拟的网卡Veth1和 Veth2 ，两个网卡之间通过虚拟的网线直连，从而实现两个容器间的网络通讯。

1.2、多容器网络互通

在真实世界中，通常需要进行网络通讯的物理计算机是很多的，点对点的布线方式是不合理的，同样的也会浪费资源，如：网线等。对于这些问题，从而衍生出了不同类型的网络拓扑结构，如：总线型、环状型、星型。
针对这些复杂结构，从而衍生除了不同的网络设备，交换机，路由器。

多容器间的通讯同样采用的相同的方式，不同在于容器使用的软件模拟的交换机，路由器进行多容器的网络通讯。

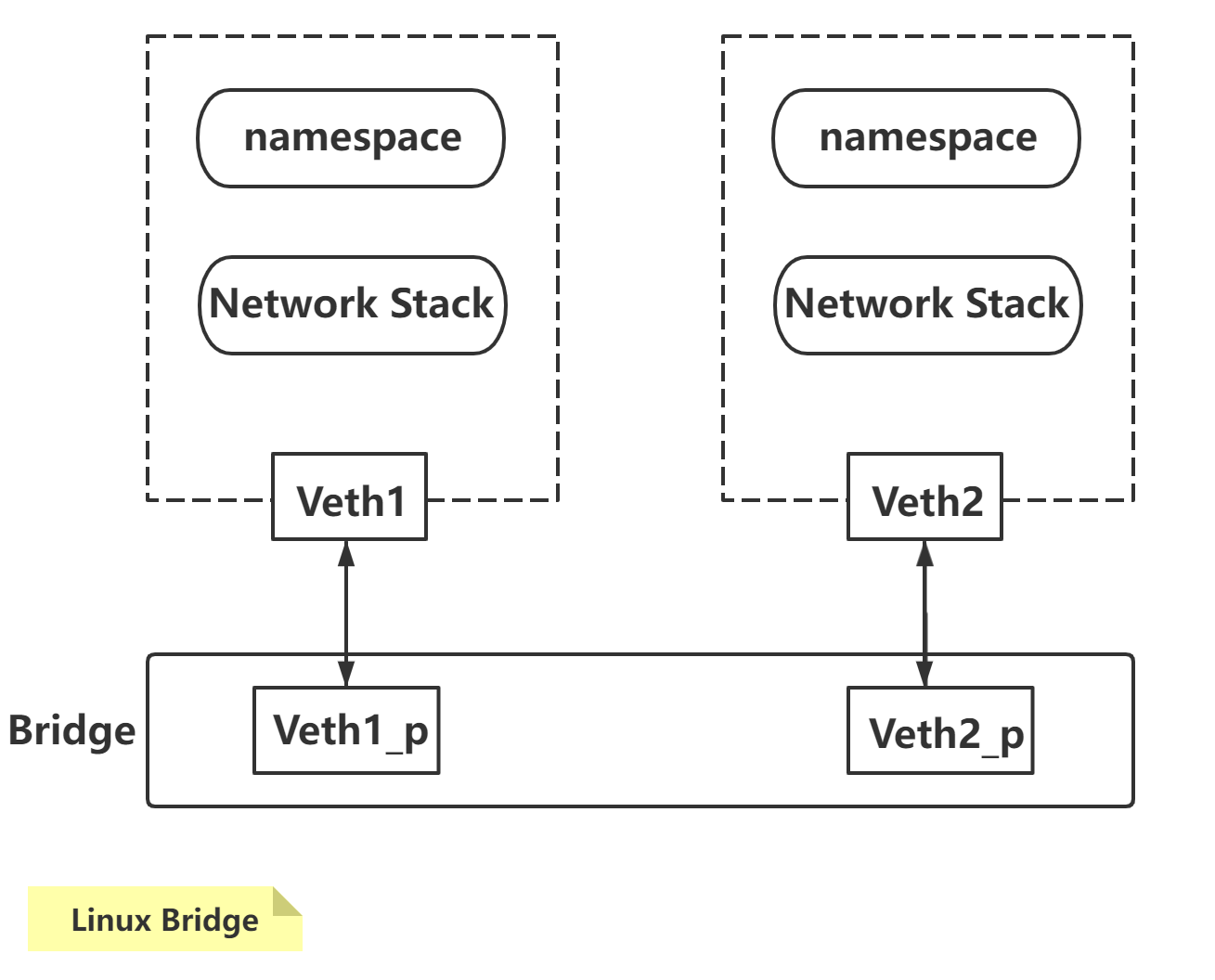

对于 Linux系统来说，Linxu 通过 Linux Bridge通过软件的方式模拟实现了交换机的功能，从而实现多容器间的通讯，如图：

1.3、Docker 容器网络模型

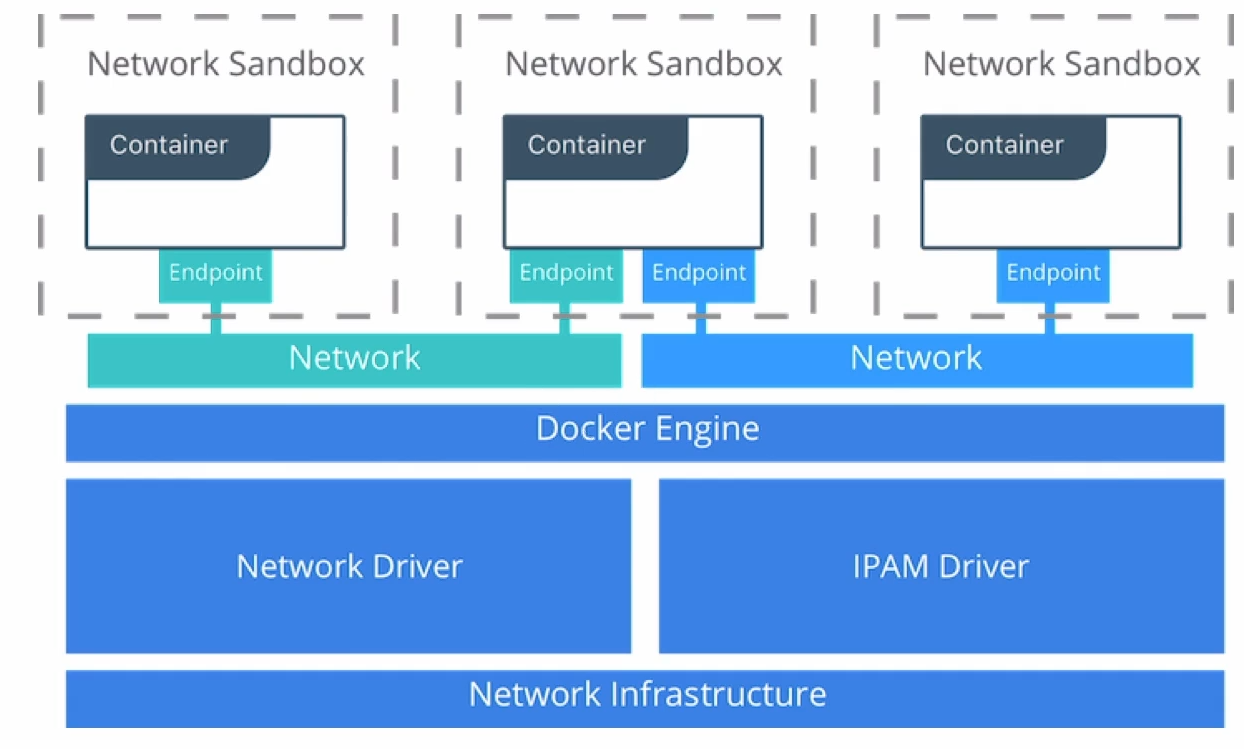

Docker 容器网络模型，即 Docker 通过软件方式实现容器通讯的网络模型。同时 Docker 提供了 Docker Engine 模块管理整个 docker 网络，如下图：

Docker 通过对已有的 Linxu 技术进行封装，实现自己的网络模型，从而实现容器间、容器与宿主机，容器与外部网络的通讯。

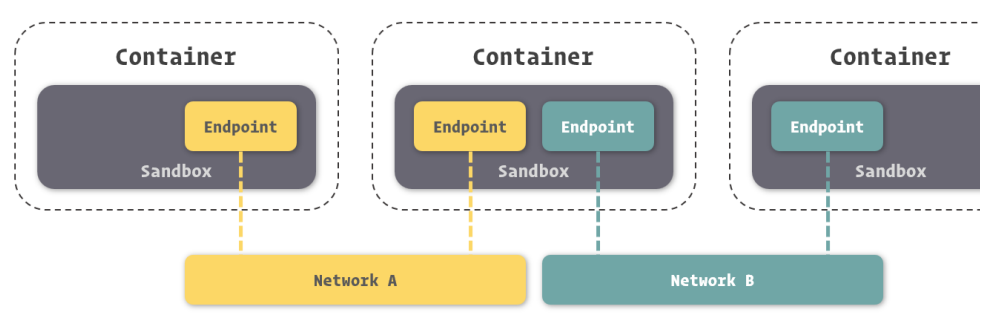

Docker 网络模型中，提出了几个抽象概念：Network Sandbox、Network、Endpoint、NetWork Driver 等。

1.3.1、Docker 核心网络模型

Docker 核心网络模型由三个部分组成

Network Sandbox（网络沙盒）

Network sandBox是每个容器运行的网络环境，该网络是每个容器独享。
其通过 Linux 的 Namespace 进行网络隔离实现，隔离了包括端口套接字、IP路由表、防火墙等内容。

Network（网络）

Docker 中的 Network 模块通过构建虚拟子网实现了Docker 容器间的网络通讯。
不过 Network构建的虚拟网络和宿主机网络存在隔离关系，其主要功能目的是形成容器间的安全通讯。

Endpoint（端点）

Endpoint就是虚拟网卡对中的其中一个网卡端点，它位于容器或网络隔离墙上，是一个内外网络通讯的出入口。
通过配对容器 Endpoint 和网络Endpint，构建桥梁完成网络通讯

1.3.2、Network Drivers

Docker官方文档

上面提到了 Docker 核心网络模型定了容器内部网络的通信模型。在核心网络模型下对应的是 Docker Enginer ，而Docker Enginer 是整个Docker 运行的核心，它也负责进行网络管理。
Docker 中的除了内部容器间的网络通讯，还支持与宿主机，以及外网通讯的能力，针对不同的网络需求 Docker 提供了不同的网络方案，针对不同的场景 Docker 提供了插件式，可拔插的方式提供网络驱动支持。
默认情况下，Docker 支持的网络驱动

bridge
host
overlay
ipvlan
macvlan
none
third-party network plugin
二、Docker Network Drivers

前面提到了 Docker 针对网络管理提供了可拔插式的驱动程序，下面简单介绍并对比下几种网络驱动

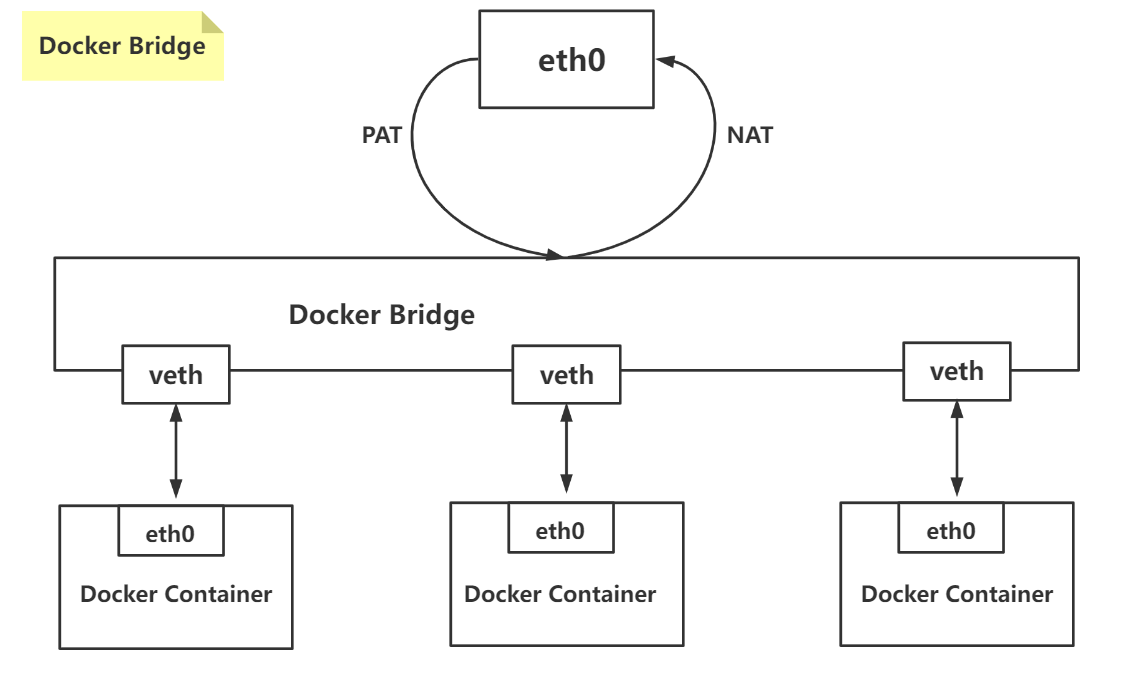

2.1、Bridge Driver

bridge 是 Docker 默认支持的网络驱动，在需要进行容器间访问时通常也会使用该网络驱动。
Bridge 网络驱动下，容器通过 NetWork Namespace和宿主机完成了网络隔离，在同一个 docker network下所有容器同属于同一个子网中，并分配有子网中对应的IP地址，各容器通过 IP 进行容器间通讯，同时通过 bridge 实现容器和外部网络的通讯。

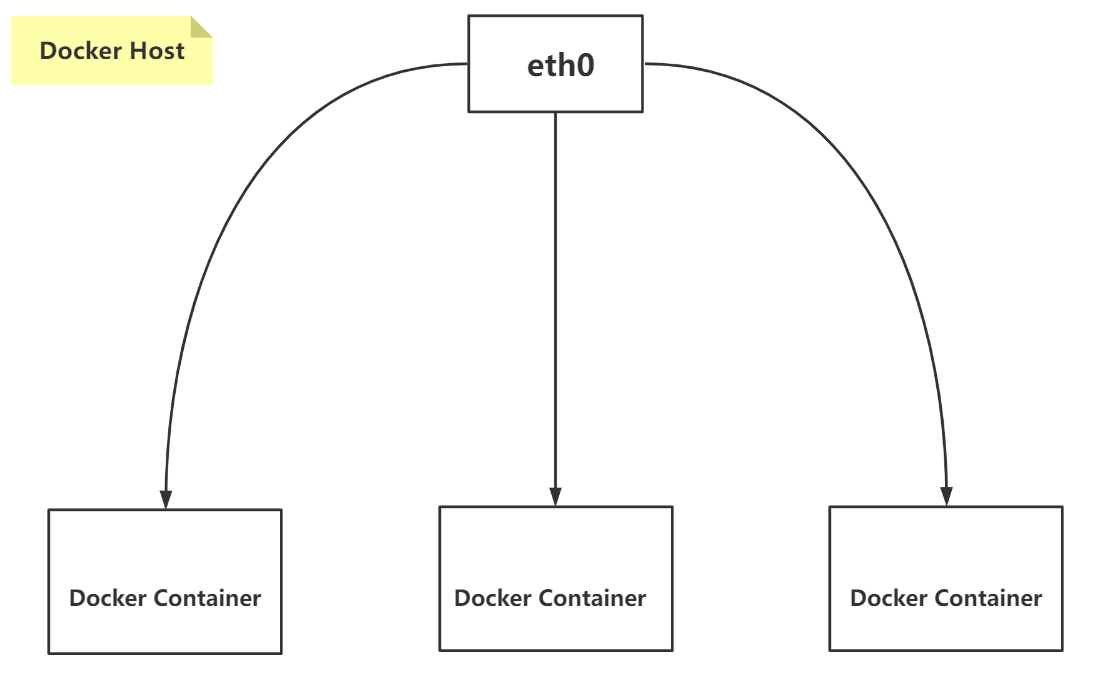

2.2、Host Driver

Host Driver 创建的容器，其他资源的占用仍然会通过 namespace 进行隔离，但是网络不会进行隔离。
使用的宿主机的网络，所以可以直接使用宿主机 IP + port 的方式直接访问。（此时容器不在分配容器IP）

2.3、Overlay Driver

Overlay Driver 可以将多个 Docker Daemon（多台装有Docker 进程的主机）连接在一起，使不同服务器间的容器进行网络通讯。Overlay Driver 消除了装有 Docker Daemon 的不同主机中的容器之间进行操作系统级路由的需要。

2.4、MacLan Driver

Macvlan网络允许您将MAC地址分配给容器，使其显示为网络上的物理设备。Docker守护进程通过容器的MAC地址将流量路由到容器。

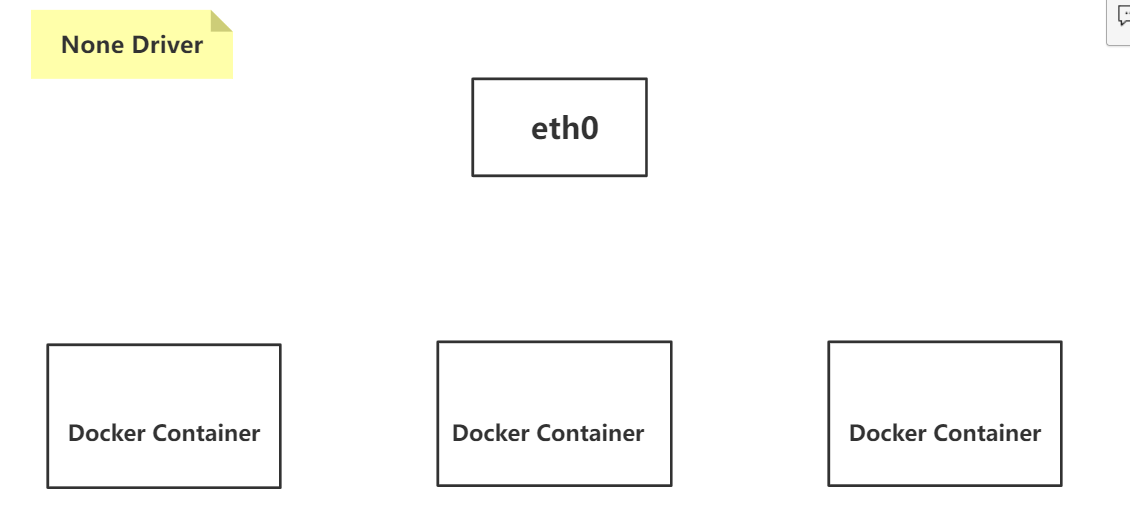

2.5、None Driver

None Driver 创建的容器拥有独立的 Network Namespace ，不过容器不进行任何网络配置，不进行任何网络通讯。

2.6、third-pard Driver

2.6.1、flannel

2.6.2、weave

2.6.3、calico

三、管理网络

容器能够相互连接的前提是两者处于一个网络中（这里的网络是指容器网络模型中的网络）。这里的网络指的是 Docker 所虚拟的子网。
将容器网络沙盒（sanbox）看做虚拟主机，只有当多个主机在同一子网中，才嫩能够相互进行网络数据交换。

在 Docker 中，启动的 Docker 服务默认 bridge 网络，在不专门指定网络的情况下，所有容器连接到同一个子网中。

验证

docker 启动一个简易的 mysql 容器和 redis 容器，通过 docker inspect 验证观点

查看 mysql 容器信息

# docker inspect mysql_1
--------------
"Networks": {
    "bridge": {
        "IPAMConfig": null,
        "Links": null,
        "Aliases": null,
        "NetworkID": "74a076c2xxxxxx",
        "EndpointID": "d4b49c95fdb95edxxxx",
        "Gateway": "172.17.0.1",
        "IPAddress": "172.17.0.2",
        "IPPrefixLen": 16,
        "IPv6Gateway": "",
        "GlobalIPv6Address": "",
        "GlobalIPv6PrefixLen": 0,
        "MacAddress": "02:42:ac:11:00:02",
         "DriverOpts": null
    }
}
--------------

查看 redis 容器信息

# docker inspect redis1
----------------
"Networks": {
    "bridge": {
        "IPAMConfig": null,
        "Links": null,
        "Aliases": null,
        "NetworkID": "74a076c2xxx",
        "EndpointID": "cc3e0e70395f58e363c16xxx",
        "Gateway": "172.17.0.1",
        "IPAddress": "172.17.0.3",
        "IPPrefixLen": 16,
        "IPv6Gateway": "",
        "GlobalIPv6Address": "",
        "GlobalIPv6PrefixLen": 0,
        "MacAddress": "02:42:ac:11:00:03",
        "DriverOpts": null
    }
}
----------------

结论

默认都是 bridge 网络，且在同一个 Docker 所虚拟的子网中。
