卡顿是什么

从表面现象来说，卡顿就是直观的感受反应变慢，画面停顿，触摸响应不及时，从深层次说，卡顿由一系列的原因造成，包括CPU、内存、磁盘 I/O都可能导致卡顿。
还记得上次帧率的公式吗？显卡的处理能力= 分辨率×帧率 如果处理能力不行，分辨率不变就会导致帧率变低，帧率变低就会导致卡顿现象。

卡顿排查工具

官方已经给我们提供了分析工具Traceview，它利用 Android Runtime 函数调用的 event 事件，将函数运行的耗时和调用关系写入 trace 文件中，它可以用来查看整个过程有哪些函数调用，但是工具本身带来的性能开销过大，无法反映真实的情况。在 Android 5.0 之后，新增了startMethodTracingSampling方法，可以使用基于样本的方式进行分析，以减少分析对运行时的性能影响。systrace Android 4.1 新增的性能分析工具，我们通常使用它跟踪系统的 I/O 操作、CPU 负载、Surface 渲染、GC 等事件，系统有很多地方都调用该工具的方法Trace.beginSection和Trace.endSection来做监控，如果想监控我们自己的应用也可以给应用的方法添加这个代码，方法可以通过插桩的方式，这样就实现了在 systrace 基础上增加应用程序耗时的监控，但想想，为什么Matrix可以自动应用程序的耗时分析呢？其实原理上和帧率监控相呼应，在Looper分发消息时，计算分发耗时，如果大于预定好的阀值，就开始收集信息上报，信息内容包括（进程信息、cpu信息、方法栈信息等）

造成卡顿的常见因素

  • 界面绘制层级过高
  • UI线程耗时操作
  • GC频繁

这几个常见的因素，在我们日常开发中经常会关注的问题，也有了很好的解决办法，这里就不详细描述，接下来直接看Matrix的源码，看看它都做了哪些优化。

Matrix卡顿分析源码

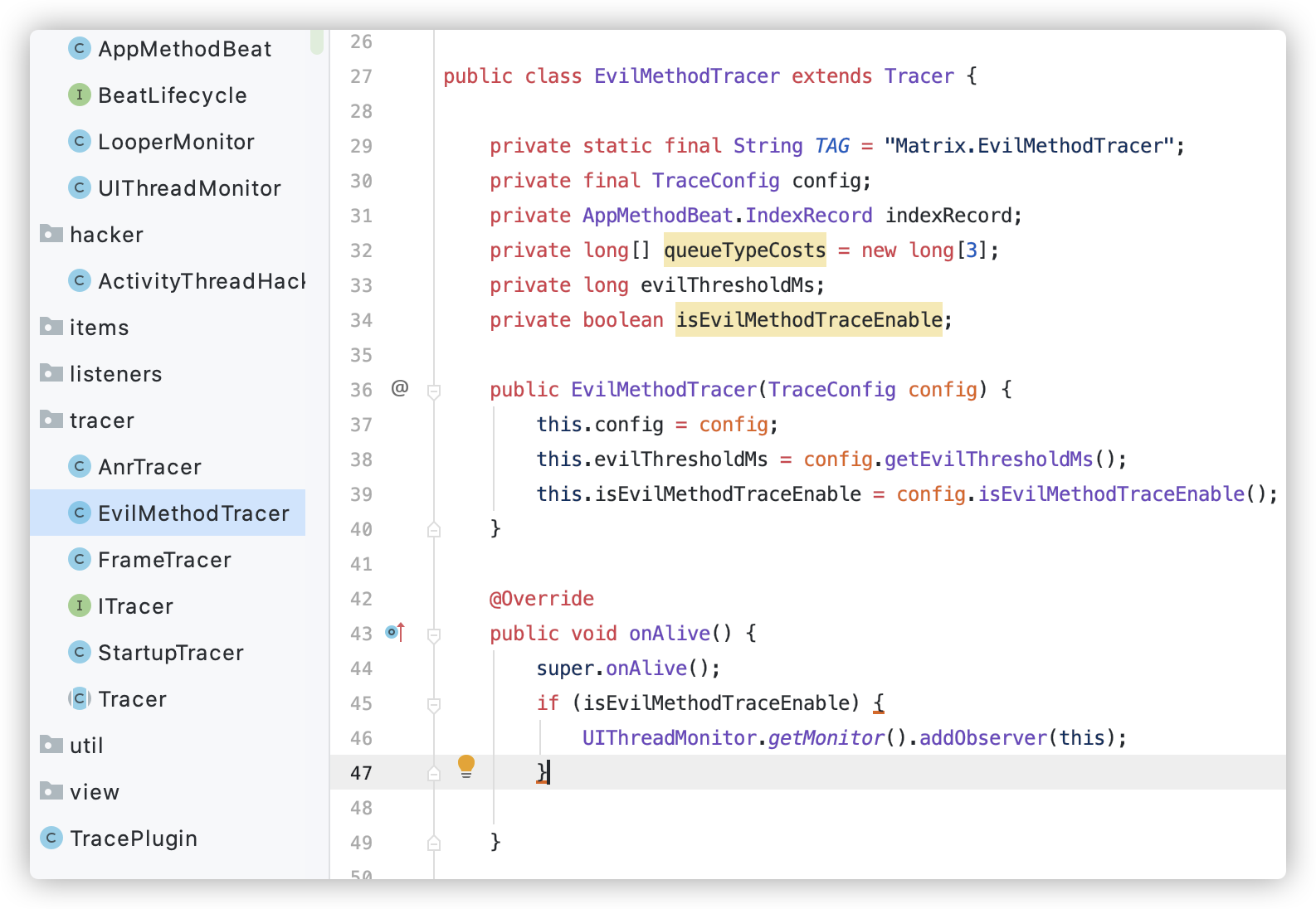

直接看卡顿分析的Tracer类，我们还看onAlive方法，它是在plugin调用start方法时被调用的函数，可以理解为start函数，它将自己注册为观察者。观察的谁呢？

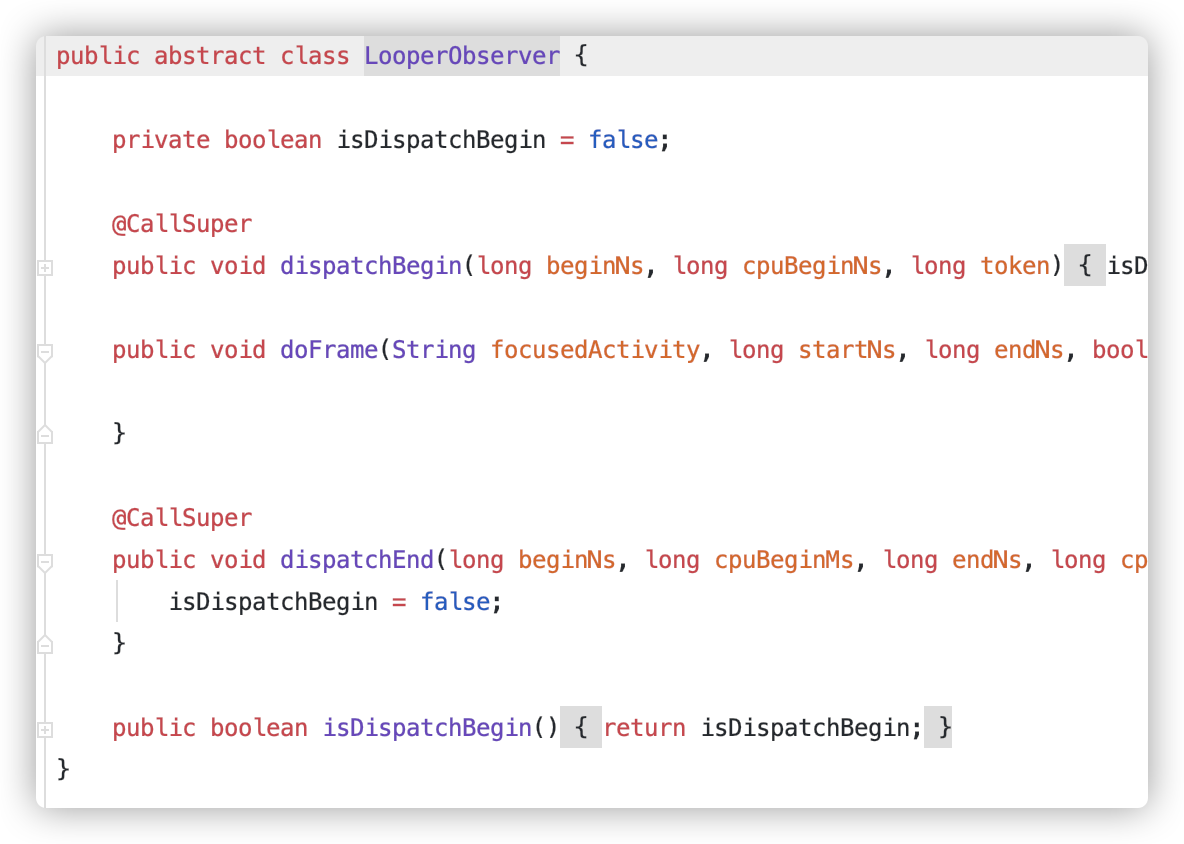

其实就是观察下面几个方法，等待的就是主线程的Looper消息回调。
那么现在可以看EvilMethodTracer的dispatchBegin函数，看它做了什么？

  1.     public void dispatchBegin(long beginNs, long cpuBeginMs, long token) {
  2.         super.dispatchBegin(beginNs, cpuBeginMs, token);
  3.         //插入方法结点，如果出现了方法执行过慢的问题，就从该结点开始收集方法执行记录
  4.         indexRecord = AppMethodBeat.getInstance().maskIndex("EvilMethodTracer#dispatchBegin");
  5.     }

再看doFrame函数，好像没什么用

  1.     @Override
  2.     public void doFrame(String focusedActivity, long startNs, long endNs, boolean isVsyncFrame, long intendedFrameTimeNs, long inputCostNs, long animationCostNs, long traversalCostNs) {
  3.         queueTypeCosts[0] = inputCostNs;
  4.         queueTypeCosts[1] = animationCostNs;
  5.         queueTypeCosts[2] = traversalCostNs;
  6.     }

再看dispatchEnd函数

  1.  @Override
  2.  public void dispatchEnd(long beginNs, long cpuBeginMs, long endNs, long cpuEndMs, long token, boolean isVsyncFrame) {
  3.         super.dispatchEnd(beginNs, cpuBeginMs, endNs, cpuEndMs, token, isVsyncFrame);
  4.          //判断是否是dev环境，如果是dev就使用当前时间，如果不是就返回0
  5.         long start = config.isDevEnv() ? System.currentTimeMillis() : 0;
  6.          //计算消息分发耗时
  7.         long dispatchCost = (endNs - beginNs) / Constants.TIME_MILLIS_TO_NANO;
  8.         try {
  9.             //如果大于阀值，默认是700
  10.             if (dispatchCost >= evilThresholdMs) {
  11.                 //取出该方法
  12.                 long[] data = AppMethodBeat.getInstance().copyData(indexRecord);
  13.                 long[] queueCosts = new long[3];
  14.                 //深拷贝数组，将doFrame中记录的信息，copy到queueCosts数组中
  15.                 System.arraycopy(queueTypeCosts, 0, queueCosts, 0, 3);
  16.                 //获取activity的name
  17.                 String scene = AppMethodBeat.getVisibleScene();
  18.                 //添加任务，开始收集其他数据并上报
  19.                 MatrixHandlerThread.getDefaultHandler().post(new AnalyseTask(isForeground(), scene, data, queueCosts, cpuEndMs - cpuBeginMs, dispatchCost, endNs / Constants.TIME_MILLIS_TO_NANO));
  20.             }
  21.         } finally {
  22.             indexRecord.release();
  23.             if (config.isDevEnv()) {
  24.                 //如果dev环境，计算cpu使用率，并输出
  25.                 String usage = Utils.calculateCpuUsage(cpuEndMs - cpuBeginMs, dispatchCost);
  26.                 MatrixLog.v(TAG, "[dispatchEnd] token:%s cost:%sms cpu:%sms usage:%s innerCost:%s",
  27.                         token, dispatchCost, cpuEndMs - cpuBeginMs, usage, System.currentTimeMillis() - start);
  28.             }
  29.         }
  30.     }

继续看AnalyseTask任务，直接看run方法调用的函数analyse

  2.         void analyse() {
  4.             // 进程信息
  5.             int[] processStat = Utils.getProcessPriority(Process.myPid());
  6.             //继承cup使用
  7.             String usage = Utils.calculateCpuUsage(cpuCost, cost);
  8.             LinkedList<MethodItem> stack = new LinkedList();
  9.             //方法栈数据收集
  10.             if (data.length > 0) {
  11.                 //从插入结点开始收集并整理方法执行记录
  12.                 TraceDataUtils.structuredDataToStack(data, stack, true, endMs);
  13.                 TraceDataUtils.trimStack(stack, Constants.TARGET_EVIL_METHOD_STACK, new TraceDataUtils.IStructuredDataFilter() {
  14.                     @Override
  15.                     public boolean isFilter(long during, int filterCount) {
  16.                         return during < filterCount * Constants.TIME_UPDATE_CYCLE_MS;
  17.                     }
  19.                     @Override
  20.                     public int getFilterMaxCount() {
  21.                         return Constants.FILTER_STACK_MAX_COUNT;
  22.                     }
  24.                     @Override
  25.                     public void fallback(List<MethodItem> stack, int size) {
  26.                         MatrixLog.w(TAG, "[fallback] size:%s targetSize:%s stack:%s", size, Constants.TARGET_EVIL_METHOD_STACK, stack);
  27.                         Iterator iterator = stack.listIterator(Math.min(size, Constants.TARGET_EVIL_METHOD_STACK));
  28.                         while (iterator.hasNext()) {
  29.                             iterator.next();
  30.                             iterator.remove();
  31.                         }
  32.                     }
  33.                 });
  34.             }
  37.             StringBuilder reportBuilder = new StringBuilder();
  38.             StringBuilder logcatBuilder = new StringBuilder();
  39.             long stackCost = Math.max(cost, TraceDataUtils.stackToString(stack, reportBuilder, logcatBuilder));
  40.             String stackKey = TraceDataUtils.getTreeKey(stack, stackCost);
  42.             MatrixLog.w(TAG, "%s", printEvil(scene, processStat, isForeground, logcatBuilder, stack.size(), stackKey, usage, queueCost[0], queueCost[1], queueCost[2], cost)); // for logcat
  44.             //上报问题
  45.             try {
  46.                 TracePlugin plugin = Matrix.with().getPluginByClass(TracePlugin.class);
  47.                 if (null == plugin) {
  48.                     return;
  49.                 }
  50.                 JSONObject jsonObject = new JSONObject();
  51.                 jsonObject = DeviceUtil.getDeviceInfo(jsonObject, Matrix.with().getApplication());
  53.                 jsonObject.put(SharePluginInfo.ISSUE_STACK_TYPE, Constants.Type.NORMAL);
  54.                 jsonObject.put(SharePluginInfo.ISSUE_COST, stackCost);
  55.                 jsonObject.put(SharePluginInfo.ISSUE_CPU_USAGE, usage);
  56.                 jsonObject.put(SharePluginInfo.ISSUE_SCENE, scene);
  57.                 jsonObject.put(SharePluginInfo.ISSUE_TRACE_STACK, reportBuilder.toString());
  58.                 jsonObject.put(SharePluginInfo.ISSUE_STACK_KEY, stackKey);
  60.                 Issue issue = new Issue();
  61.                 issue.setTag(SharePluginInfo.TAG_PLUGIN_EVIL_METHOD);
  62.                 issue.setContent(jsonObject);
  63.                 plugin.onDetectIssue(issue);
  65.             } catch (JSONException e) {
  66.                 MatrixLog.e(TAG, "[JSONException error: %s", e);
  67.             }
  69.         }

整体分析下来，经过帧率和启动耗时的分析后，卡顿现象的分析是不是就游刃有余，很容易就理解了呢。好了本次就先分析到这里。
