什么是启动耗时

分为两个角度：

  • 冷启动：就是点击应用图标到打开应用的冷启动响应时间，且前提是应用从未被创建过进程，

  • 热启动：测量点击应用图标到打开应用的热启动响应时间，被测应用之前已经被打开过，无关闭应用行为，测试时被重新切换到前台

    启动耗时影响什么

    第一想到的肯定是用户体验，如果你的应用半分钟没有启动起来，那谁还想用呢？所以很多大厂App，虽然一个App承载的业务多的数不胜数，但肯定都有一个特点，一点就开，即开即用。

    启动耗时的标准是什么

    各类应用的冷启动时间应≤2000毫秒、游戏类应用和影音娱乐类应用冷启动时间≤3000毫秒，各类应用的热启动时间应≤500毫秒、游戏类应用和影音娱乐类应用冷启动时间≤1000毫秒。同样来源于软件绿色联盟应用体验标准3.0——性能标准，请点击链接查看详情。

    如何查看启动耗时呢

    其实查看启动耗时，官方已经给我提供了很多工具，如TraceView，我们就可以通过它来查看图形执行时间，调用栈等，但是它的缺点也很明显，运行时开销严重，得出的结果并不真实，同样的我们还可以借助android studio terminal，来一个简单的测试，如下：
    命令：

    1. adb shell am start -W [packageName]/[AppstartActivity全路径]

    可以看到，我用同一个命令，测试了两次，第一次是应用进程存活时，LaunchState是HOT，TotalTime就是启动耗时，WaitTime是AMS启动Activity的总耗时，包括创建进程 + Application初始化 + Activity初始化到界面显示的过程。第二次的冷启动低于500ms，还算是比较合理的，热启动在115ms，是不是很优秀，其实这个应用不具有代表性，因为是测试Demo，代码比较简单，所以启动很快，对于一些大型引用肯定就不是这样了，虽然这种方式可以很快的拿到指标数据，但有个缺点你会发现，即使我知道了耗时，如果出现耗时不正常的操作，就不知道哪里出现的问题。所以我就想，是不是Matrix能解决这些问题呢，待我们去验证。我们还是不着急去看Matrix的源码，我们先来看下如何通过代码实现一个启动耗时统计，除了以上方法，google还给我们提供了Systrace 命令行工具，可以结合代码插桩一起完成耗时分析，插桩就是在需要监听的方法前后，插入一行代码。 最新消息google 在Android 10 中引入的全新平台级跟踪工具 Perfetto，具体请看https://developer.android.com/topic/performance/tracing?hl=zh-cn，具体可以理解为Systrace的升级版本，我们现在不研究这些工具，先来看看，我们如何通过代码插桩的方式来监控应用的启动耗时。插桩也是Matrix实现的核心，所以我们仔细聊聊。

    需要监控的函数

    既然我们决定使用代码的插桩来实现，那么就需要知道对哪些函数做操作，具体什么函数，这要看App整个启动过程的函数调用顺序，我整理了几个流程图，请看：
    大致流程就是这样，并没有特别详细，基本原理给大家搞清楚，然后知道函数的调用顺序就ok，从图中分析出的知识点：

  • 包括SystemServer在内，我们的app也都是zygote进程fork出来的

  • 当别人通过startActivity启动我们的app时，其实是ActivityManagerService通过startProcessLocked告知zygote进程
  • 当app进程被创建后，进程中会创建出ActivityThread，通过源码我们发现ActivityThread中有个java的main函数，main函数调用attach函数，如图


  • attach函数通过binder又返回到ActivityManagerService中，再由ActivityManagerService调用attachApplicationLocked，然后再通过binder调到ApplicationThread.bindApplication，ApplicationThread是ActivityThread中的私有类，如图


  • ApplicationThread 通过handler message通信，最终调用ActivityThread的handleBindApplication函数，然后在该方法中根据拿到的appInfo信息，创建appContext，最后创建Application，调用application的onCreate函数。
  • Activity的创建通过ActivityStackSupervisor.realStartActivityLocked，最终通过binder，在ActivityThread中执行handleLaunchActivity，紧接着attach到对应的上下文中。

从这张图中，我们了解了App的启动过程，其实在Android不同的SDK版本中都有升级，会导致部分代码找不到，但大同小异。我们的目的其实是为了找到插桩的地方，且有一点我们用到的插桩是java字节码，所以有binder通信的地方，我们只能改动java层的代码，所以基本可以敲定，插桩代码就是在我们的App进程中。
简单定义一个计算公式： App的启动耗时 = 第一个Activity创建好的时间 - Application onCreate 时间
当然有的app是启动页+Home主页才算是app启动完成，这里先不纠结这个，我们现在已经可以明确的点，Application onCreate方法和 Activity的相关方法（后面再分析哪个方法更合适）都是我们要插桩的点。那么接下来我们简单说下插桩的几个框架，来看看哪个更加合适。

插桩方案选择哪个？AspectJ、ASM、ReDex

AspectJ 和 ASM 框架是我们最常用的 Java 字节码处理框架。AspectJ是 Java 中流行的 AOP（aspect-oriented programming）编程扩展框架，从使用上来看，作为字节码处理元老，AspectJ 的框架的确有自己的一些优势，但官方建议切换到 ObjectWeb 的 ASM 框架，而ReDex是 Facebook 开源的工具，通过对字节码进行优化，以减小 Android Apk 大小，同时提高 App 启动速度。ReDex 里甚至提供了 Method Tracing 和 Block Tracing 工具，可以在所有方法或者指定方法前面插入一段跟踪代码。我们为什么不用它呢，因为Matrix用的ASM，并且ASM可以实现 100% 场景的 Java 字节码操作，已经满足了我们的需求。那么接下来，我们用ASM来实现一个代码插桩用例。

ASM实现插桩用例

我们的目标是给Android的某个类，做函数插桩，下面我们做一个demo作为本次的用例，带你有序的了解，该如何通过ASM做函数插桩。

1.Demo项目创建

这一步不用多说，直接在Android Studio中，new project 就行，等待项目第一次编译完成

2.gradle插件创建

在项目的根目录中，创建buildSrc文件夹，然后构建一下项目，然后在buildSrc文件夹中创建build.gradle配置文件，如下：

  1. plugins{
  2.     //使用 java groovy 插件
  3.     id 'java'
  4.     id 'groovy'
  5. }
  7. group 'com.julive.sam'
  8. version '0.0.1'
  10. sourceCompatibility = 1.8
  12. repositories{
  13.     //使用阿里云的maven代理
  14.     maven { url 'https://maven.aliyun.com/repository/google' }
  15.     maven { url 'https://maven.aliyun.com/repository/public' }
  16.     maven {
  17.         url 'http://maven.aliyun.com/nexus/content/groups/public/'
  18.     }
  19.     maven {
  20.         url 'http://maven.aliyun.com/nexus/content/repositories/jcenter'
  21.     }
  22. }
  24. def asmVersion = '8.0.1'
  26. dependencies {
  27.     //引入gradle api
  28.     implementation gradleApi()
  29.     implementation localGroovy()
  30.     //引入android studio扩展gradle的相关api
  31.     implementation "com.android.tools.build:gradle:4.1.0"
  32.     //引入apache io
  33.     implementation 'org.apache.directory.studio:org.apache.commons.io:2.4'
  34.     //引入ASM相关api，这是我们插桩的关键，要靠他实现方法插桩
  35.     implementation "org.ow2.asm:asm:$asmVersion"
  36.     implementation "org.ow2.asm:asm-util:$asmVersion"
  37.     implementation "org.ow2.asm:asm-commons:$asmVersion"
  38. }

接下来创建插件代码目录，由于我们使用java写的插件，所以需要选中buildSrc，然后鼠标右键选择new，再选择directory，最后出现的对话框中选择 src/main/java，下图中是因为我的项目已经创建完了，所以只有groovy目录，如果你需要写groovy的实现就创建下图中文件夹路径，创建完这个下一步就是创建插件。
在java目录中，创建包名com.julive.sam，在该包路径下创建Plugins插件，代码如下：

  1. public class Plugins implements Plugin<Project> {
  2.     @Override
  3.     public void apply(Project target) {
  5.     }
  6. }

然后创建插件的配置resources文件夹，和java文件夹同级，在resources下创建文件夹META-INF/gradle-plugins/，最终在gradle-plugins中创建com.julive.sam.properties，意思是你的包名.properties ，一定要对应好包名，然后在该文件中加入代码

  1. implementation-class=com.julive.sam.Plugins

com.julive.sam.Plugins 你点击后，看能否跳转至 上面创建的Plugins插件中，如果可以直接跳转那就ok了。

3.下一步在App的build.gradle中配置插件


4.创建gradle的Transform实现

Transform是在.class -> .dex转换期间，用来修改.class文件的一套标准API，所以你现在应该知道了，在transform中我们肯定要调用ASM的实现，来实现.class文件的修改，最终转换为.dex文件。创建Transform的实现如下：

  1. public class TransformTest extends Transform {
  3.     @Override
  4.     public String getName() {
  5.         // 随便起个名字
  6.         return "TransformSam";
  7.     }
  9.     @Override
  10.     public Set<QualifiedContent.ContentType> getInputTypes() {
  11.             //代表处理的 java 的 class 文件
  12.         return TransformManager.CONTENT_CLASS;
  13.     }
  15.     @Override
  16.     public Set<? super QualifiedContent.Scope> getScopes() {
  17.             //要处理所有的class字节码
  18.         return TransformManager.SCOPE_FULL_PROJECT;
  19.     }
  21.     @Override
  22.     public boolean isIncremental() {
  23.             // 是否增量编译，我们先不考虑，返回false
  24.         return false;
  25.     }
  27.     @Override
  28.     public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
  29.         super.transform(transformInvocation);
  30.         try {
  31.                 //待实现
  32.             doTransform(transformInvocation); // hack
  33.         } catch (Exception e) {
  34.             e.printStackTrace();
  35.         }
  36.     }
  37. }

看上面注释是不是就对Transform有了一定的了解呢，那么如何处理.class文件呢？我们来实现doTransform函数，来看如何处理

  1. private void doTransform(TransformInvocation transformInvocation) throws IOException {
  2.         System.out.println("doTransform   =======================================================");
  3.         //inputs中是传过来的输入流，其中有两种格式，一种是jar包格式一种是目录格式。
  4.         Collection<TransformInput> inputs = transformInvocation.getInputs();
  5.         //获取到输出目录，最后将修改的文件复制到输出目录，这一步必须做不然编译会报错
  6.         TransformOutputProvider outputProvider = transformInvocation.getOutputProvider();
  8.         //删除之前的输出
  9.         if (outputProvider != null)
  10.             outputProvider.deleteAll();
  12.         inputs.forEach(transformInput -> {
  13.             //遍历directoryInputs
  14.             transformInput.getDirectoryInputs().forEach(directoryInput -> {
  16.             });
  17.             //jarInputs
  18.             transformInput.getJarInputs().forEach(jarInput -> {
  20.             });
  21.         });
  22.     }

从transformInvocation的api中，我们获取了两个东西，一个是inputs，一个是outputProvider，我们遍历inputs后发现，他有两个api getDirectoryInputs和getJarInputs 这俩是什么东西呢？我描述不太好，我加了日志，来看下日志输出：

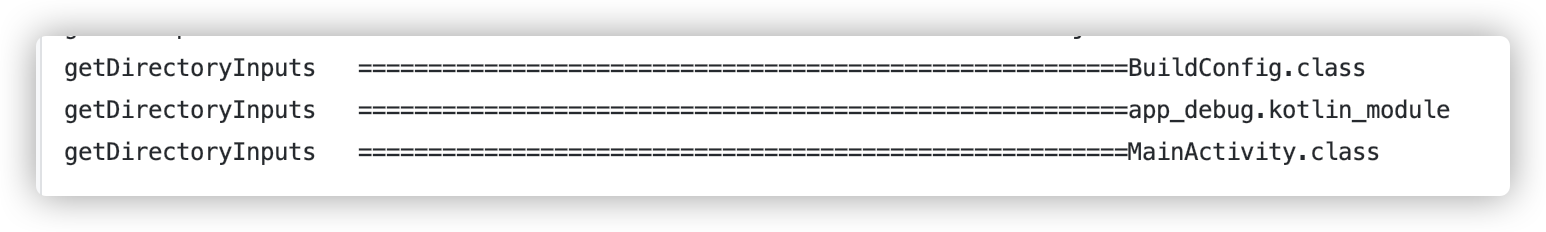

这下是不是看明白了，其实我对getDirectoryInputs做了一层文件筛选处理

  1. transformInput.getDirectoryInputs().forEach(directoryInput -> {
  2.       ArrayList<File> list = new ArrayList<>();
  3.       getFileList(directoryInput.getFile(), list);
  4. });
  5.   //递归查找该文件夹下所有文件，因为我们修改的是.class 文件，而不关系文件夹
  6.    void getFileList(File file, ArrayList<File> fileList) {
  7.         if (file.isFile()) {
  8.             fileList.add(file);
  9.         } else {
  10.             File[] list = file.listFiles();
  11.             for (File value : list) {
  12.                 getFileList(value, fileList);
  13.             }
  14.         }
  15.     }

好，从上面我们看出，已经找到了MainActivity的class文件，那么接下来给MainActivity.class的onCreate函数，插入两行代码，

5.现在开始操作ASM的api

首先要实现ASM的 ClassVisitor 类来操作我们想要操作的类，它可以访问class文件的各个部分，比如方法、变量、注解等
基本的实现如下：

  1. public class TestClassVisitor extends ClassVisitor{
  3.     private String className;
  4.     private String superName;
  6.     TestClassVisitor(final ClassVisitor classVisitor) {
  7.         super(Opcodes.ASM6, classVisitor);
  8.     }
  10.     /**
  11.      * 这里可以拿到关于.class的所有信息，比如当前类所实现的接口类表等
  12.      *
  13.      * @param version    表示jdk的版本
  14.      * @param access     当前类的修饰符 （这个和ASM 和 java有些差异，比如public 在这里就是ACC_PUBLIC）
  15.      * @param name       当前类名
  16.      * @param signature  泛型信息
  17.      * @param superName  当前类的父类
  18.      * @param interfaces 当前类实现的接口列表
  19.      */
  20.     @Override
  21.     public void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
  22.         super.visit(version, access, name, signature, superName, interfaces);
  23.         this.className = name;
  24.         this.superName = superName;
  25.     }
  27.     @Override
  28.     public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) {
  29.         //委托函数
  30.         MethodVisitor methodVisitor = cv.visitMethod(access, name, descriptor, signature, exceptions);
  31.         //找到我们需要修改的类，注意这里是/ 斜杠来表示文件的路径，并不是java代码中的.
  32.         if (className.equals("com/julive/samtest/MainActivity")) {
  33.             // 判断方法name是onCreate
  34.             if (name.startsWith("onCreate")) {
  35.                 //插桩函数的实现，同样用到ASM提供的对象，下面看具体实现代码
  36.                 return new TestMethodVisitor(Opcodes.ASM6, methodVisitor, access, name, descriptor, className, superName);
  37.             }
  38.         }
  39.         return methodVisitor;
  40.     }
  41. }

这里集成AdviceAdapter，其实AdviceAdapter是继承自MethodVisitor，这是不是就跟ClassVisitor一一呼应呢，使用它是因为它比较方便的实现，提供了onMethodEnter，onMethodExit，正好是我们的需求。在onCreate的函数的前后各插入一行代码。但仔细看onMethodEnter的函数实现，你会发现一脸懵逼，不知道是啥玩意。往下看

  1. public class TestMethodVisitor extends AdviceAdapter {
  3.     private String className;
  4.     private String superName;
  6.     protected TestMethodVisitor(int i, MethodVisitor methodVisitor, int i1, String s, String s1,String className,String superName) {
  7.         super(i, methodVisitor, i1, s, s1);
  8.         this.className = className;
  9.         this.superName = superName;
  10.     }
  12.     @Override
  13.     protected void onMethodEnter() {
  14.         super.onMethodEnter();
  15.         mv.visitLdcInsn("TAG");
  16.         mv.visitLdcInsn(className + "---->" + superName);
  17.         mv.visitMethodInsn(Opcodes.INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
  18.         mv.visitInsn(Opcodes.POP);
  19.     }
  21.     @Override
  22.     protected void onMethodExit(int opcode) {
  23.         mv.visitLdcInsn("TAG");
  24.         mv.visitLdcInsn("this is end");
  25.         mv.visitMethodInsn(Opcodes.INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
  26.         mv.visitInsn(Opcodes.POP);
  27.         super.onMethodExit(opcode);
  28.     }
  29. }

在这里推荐一个插件，https://plugins.jetbrains.com/plugin/14860-asm-bytecode-viewer-support-kotlin，用插件测试代码如下：

  1. public class Test {
  3.     void aa() {
  4.         Log.i("TAG", "this is end");
  5.     }
  7. }

转换ASM代码如下：

  1. public static byte[] dump() throws Exception {
  3.         ClassWriter classWriter = new ClassWriter(0);
  4.         FieldVisitor fieldVisitor;
  5.         MethodVisitor methodVisitor;
  6.         AnnotationVisitor annotationVisitor0;
  8.         classWriter.visit(V1_8, ACC_PUBLIC | ACC_SUPER, "com/julive/samtest/Test", null, "java/lang/Object", null);
  10.         classWriter.visitSource("Test.java", null);
  12.         {
  13.             methodVisitor = classWriter.visitMethod(ACC_PUBLIC, "<init>", "()V", null, null);
  14.             methodVisitor.visitCode();
  15.             Label label0 = new Label();
  16.             methodVisitor.visitLabel(label0);
  17.             methodVisitor.visitLineNumber(5, label0);
  18.             methodVisitor.visitVarInsn(ALOAD, 0);
  19.             methodVisitor.visitMethodInsn(INVOKESPECIAL, "java/lang/Object", "<init>", "()V", false);
  20.             methodVisitor.visitInsn(RETURN);
  21.             Label label1 = new Label();
  22.             methodVisitor.visitLabel(label1);
  23.             methodVisitor.visitLocalVariable("this", "Lcom/julive/samtest/Test;", null, label0, label1, 0);
  24.             methodVisitor.visitMaxs(1, 1);
  25.             methodVisitor.visitEnd();
  26.         }
  27.         {
  28.             methodVisitor = classWriter.visitMethod(0, "aa", "()V", null, null);
  29.             methodVisitor.visitCode();
  30.             Label label0 = new Label();
  31.             methodVisitor.visitLabel(label0);
  32.             methodVisitor.visitLineNumber(8, label0);
  33.             methodVisitor.visitLdcInsn("TAG");
  34.             methodVisitor.visitLdcInsn("this is end");
  35.             methodVisitor.visitMethodInsn(INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
  36.             methodVisitor.visitInsn(POP);
  37.             Label label1 = new Label();
  38.             methodVisitor.visitLabel(label1);
  39.             methodVisitor.visitLineNumber(9, label1);
  40.             methodVisitor.visitInsn(RETURN);
  41.             Label label2 = new Label();
  42.             methodVisitor.visitLabel(label2);
  43.             methodVisitor.visitLocalVariable("this", "Lcom/julive/samtest/Test;", null, label0, label2, 0);
  44.             methodVisitor.visitMaxs(2, 1);
  45.             methodVisitor.visitEnd();
  46.         }
  47.         classWriter.visitEnd();
  49.         return classWriter.toByteArray();
  50.     }

是不是很长，哈哈，这段代码其实是将整个Test类的东西，都通过ASM的方式生成，我们只需要找到对应的日志如下：

  1.    methodVisitor.visitLdcInsn("TAG");
  2.    methodVisitor.visitLdcInsn("this is end");
  3.    methodVisitor.visitMethodInsn(INVOKESTATIC, "android/util/Log", "i", "(Ljava/lang/String;Ljava/lang/String;)I", false);
  4.    methodVisitor.visitInsn(POP);

然后将其放入到onMethodExit函数中，就可以了。

6.Tranfrom结合ASM实现

现在万事具备只欠东风，就是将Tranform拿到的class文件通过ASM做修改，具体如何关联，请看，回到刚才的doTransform中，改成如下代码：

  1. private void doTransform(TransformInvocation transformInvocation) throws IOException {
  2.         System.out.println("doTransform   =======================================================");
  3.         //inputs中是传过来的输入流，其中有两种格式，一种是jar包格式一种是目录格式。
  4.         Collection<TransformInput> inputs = transformInvocation.getInputs();
  5.         //获取到输出目录，最后将修改的文件复制到输出目录，这一步必须做不然编译会报错
  6.         TransformOutputProvider outputProvider = transformInvocation.getOutputProvider();
  8.         //删除之前的输出
  9.         if (outputProvider != null)
  10.             outputProvider.deleteAll();
  12.         inputs.forEach(transformInput -> {
  13.             //遍历directoryInputs
  14.             transformInput.getDirectoryInputs().forEach(directoryInput -> {
  15.                 ArrayList<File> list = new ArrayList<>();
  16.                 getFileList(directoryInput.getFile(), list);
  17.                 list.forEach(file -> {
  18.                     System.out.println("getDirectoryInputs   =======================================================" + file.getName());
  19.                     // 判断是.class文件
  20.                     if (file.isFile() && file.getName().endsWith(".class")) {
  21.                         try {
  22.                             //ASM提供的读取类信息的对象
  23.                             ClassReader classReader = new ClassReader(new FileInputStream(file));
  24.                             //ASM提供的类修改对象，并将读到的信息交给classWriter
  25.                             ClassWriter classWriter = new ClassWriter(classReader, ClassWriter.COMPUTE_MAXS);
  26.                             //创建修改规则，TestClassVisitor
  27.                             ClassVisitor visitor = new TestClassVisitor(classWriter);
  28.                             //将修改规则给classReader
  29.                             classReader.accept(visitor, ClassReader.EXPAND_FRAMES);
  30.                             //通过toByteArray方法，将变更后信息转成byte数组
  31.                             byte[] bytes = classWriter.toByteArray();
  32.                             //放入输出流中往原文件中写入
  33.                             FileOutputStream fileOutputStream = new FileOutputStream(file.getAbsolutePath());
  34.                             fileOutputStream.write(bytes);
  35.                             fileOutputStream.close();
  36.                         } catch (IOException e) {
  37.                             e.printStackTrace();
  38.                         }
  39.                     }
  40.                 });
  41.                 if (outputProvider != null) {
  42.                     File dest = outputProvider.getContentLocation(directoryInput.getName(), directoryInput.getContentTypes(), directoryInput.getScopes(), Format.DIRECTORY);
  43.                     try {
  44.                         //将该文件放入到目标目录中，这步骤必须实现，否则会导致dex文件找不到该文件
  45.                         FileUtils.copyDirectory(directoryInput.getFile(), dest);
  46.                     } catch (IOException e) {
  47.                         e.printStackTrace();
  48.                     }
  49.                 }
  50.             });
  51.             //jarInputs
  52.             transformInput.getJarInputs().forEach(jarInput -> {
  53.                 ArrayList<File> list = new ArrayList<>();
  54.                 getFileList(jarInput.getFile(), list);
  55.                 list.forEach(file -> {
  56.                     System.out.println("getJarInputs   =======================================================" + file.getName());
  57.                 });
  58.                 if (outputProvider != null) {
  59.                     File dest = outputProvider.getContentLocation(
  60.                             jarInput.getName(),
  61.                             jarInput.getContentTypes(),
  62.                             jarInput.getScopes(),
  63.                             Format.JAR);
  64.                     //将该文件放入到目标目录中，这步骤必须实现，否则会导致dex文件找不到该文件
  65.                     try {
  66.                         FileUtils.copyFile(jarInput.getFile(), dest);
  67.                     } catch (IOException e) {
  68.                         e.printStackTrace();
  69.                     }
  70.                 }
  71.             });
  72.         });
  73.     }

7.反编译检查代码

好了，通过ASM的一顿操作，已经将代码插入到了MainActivity的onCreate函数中，我们如何验证？可以通过反编译来看，也可以通过日志，日志不太合理，因为一般我们不会插入很多日志来验证我们插入的正确性，太多了，照顾不过来，下面我们就反编译来看：这里推荐使用https://github.com/skylot/jadx
它提供了可视化操作，首先做如下操作：

  1. git clone https://github.com/skylot/jadx.git
  2. cd jadx
  3. ./gradlew dist

执行成功后，可以执行如下：

  1. jadx-gui

然后就会打来工具，如下：
然后将 app的debug apk包拖到这个窗口就行，如下：
我们找到MainActivity如下：
而我们原代码是这样，跟我们预想的效果一致。
好了整体下来，你已经掌握的基本的ASM操作，如果需要更加深入的学习，请到官网学习。接下来，就回到我们的主题，研究Matrix的启动耗时，都插入哪些代码呢？

Matrix 启动耗时统计插桩代码

顺着上面的思路，我们按照如下流程分析它的代码
先找到Plugins，如下：

  1. class MatrixPlugin implements Plugin<Project> {
  2.     private static final String TAG = "Matrix.MatrixPlugin"
  4.     @Override
  5.     void apply(Project project) {
  6.         //创建新的配置项，就是你在build.gradle中用的配置
  7.         project.extensions.create("matrix", MatrixExtension)
  8.         project.matrix.extensions.create("trace", MatrixTraceExtension)
  9.         project.matrix.extensions.create("removeUnusedResources", MatrixDelUnusedResConfiguration)
  10.         //仅支持application，如果在library中配置就会导致gradle项目编译失败
  11.         if (!project.plugins.hasPlugin('com.android.application')) {
  12.             throw new GradleException('Matrix Plugin, Android Application plugin required')
  13.         }
  14.         //较常见的一个配置参数的回调方式，只要 project 配置成功均会调用
  15.         project.afterEvaluate {
  16.             //拿到项目的android配置
  17.             def android = project.extensions.android
  18.             //拿到matrix配置
  19.             def configuration = project.matrix
  20.             //ApplicationVariant对象
  21.             android.applicationVariants.all { variant ->
  22.                 //matrix 配置中 trace 下 enable属性如果为true，开启MatrixTraceTransform插桩
  23.                 if (configuration.trace.enable) {
  24.                     com.tencent.matrix.trace.transform.MatrixTraceTransform.inject(project, configuration.trace, variant.getVariantData().getScope())
  25.                 }
  26.                 //如果删除无用资源开工是true，则在project的tasks中创建相关任务。
  27.                 if (configuration.removeUnusedResources.enable) {
  28.                     if (Util.isNullOrNil(configuration.removeUnusedResources.variant) || variant.name.equalsIgnoreCase(configuration.removeUnusedResources.variant)) {
  29.                         Log.i(TAG, "removeUnusedResources %s", configuration.removeUnusedResources)
  30.                         RemoveUnusedResourcesTask removeUnusedResourcesTask = project.tasks.create("remove" + variant.name.capitalize() + "UnusedResources", RemoveUnusedResourcesTask)
  31.                         removeUnusedResourcesTask.inputs.property(RemoveUnusedResourcesTask.BUILD_VARIANT, variant.name)
  32.                         project.tasks.add(removeUnusedResourcesTask)
  33.                         removeUnusedResourcesTask.dependsOn variant.packageApplication
  34.                         variant.assemble.dependsOn removeUnusedResourcesTask
  35.                     }
  36.                 }
  38.             }
  39.         }
  40.     }
  41. }

我们找到了MatrixTraceTransform，这就是插桩的第二步，来看代码，直接上重点

  1.     @Override
  2.     public void transform(TransformInvocation transformInvocation) throws TransformException, InterruptedException, IOException {
  3.         super.transform(transformInvocation);
  4.         // 记录开始时间
  5.         long start = System.currentTimeMillis();
  6.         try {
  7.             //开始插桩
  8.             doTransform(transformInvocation); // hack
  9.         } catch (ExecutionException e) {
  10.             e.printStackTrace();
  11.         }
  12.         long cost = System.currentTimeMillis() - start;
  13.         long begin = System.currentTimeMillis();
  14.         origTransform.transform(transformInvocation);
  15.         long origTransformCost = System.currentTimeMillis() - begin;
  16.         Log.i("Matrix." + getName(), "[transform] cost time: %dms %s:%sms MatrixTraceTransform:%sms", System.currentTimeMillis() - start, origTransform.getClass().getSimpleName(), origTransformCost, cost);
  17.     }
  18.  private void doTransform(TransformInvocation transformInvocation) throws ExecutionException, InterruptedException {
  19.          //判断是否为增量编译
  20.         final boolean isIncremental = transformInvocation.isIncremental() && this.isIncremental();
  22.         /**
  23.          * step 1
  24.          */
  25.         long start = System.currentTimeMillis();
  26.         //Future 表示异步计算的结果。它提供了检查计算是否完成的方法，以等待计算的完成，并获取计算的结果。
  27.         //计算完成后只能使用 get 方法来获取结果，如有必要，计算完成前可以阻塞此方法，
  28.          //可以异步处理，同步返回
  29.         List<Future> futures = new LinkedList<>();
  30.          //存储 混淆前方法、混淆后方法的映射关系
  31.         final MappingCollector mappingCollector = new MappingCollector();
  32.         final AtomicInteger methodId = new AtomicInteger(0);
  33.          //存储 需要插桩的 方法名 和 方法的封装对象TraceMethod
  34.         final ConcurrentHashMap<String, TraceMethod> collectedMethodMap = new ConcurrentHashMap<>();
  36.         futures.add(executor.submit(new ParseMappingTask(mappingCollector, collectedMethodMap, methodId)));
  37.         //存放原始 源文件 和 输出 源文件的 对应关系
  38.         Map<File, File> dirInputOutMap = new ConcurrentHashMap<>();
  39.          //存放原始jar文件和 输出jar文件 对应关系
  40.         Map<File, File> jarInputOutMap = new ConcurrentHashMap<>();
  41.         Collection<TransformInput> inputs = transformInvocation.getInputs();
  43.         //上面都是属于的预处理，我们先不管，直接看下面的ASM项目实现代码
  44.         for (TransformInput input : inputs) {
  46.             for (DirectoryInput directoryInput : input.getDirectoryInputs()) {
  47.                 //找到了插桩ASM实现的地方，看了下CollectDirectoryInputTask源码，它最终输出增量的dirInputOutMap
  48.                 futures.add(executor.submit(new CollectDirectoryInputTask(dirInputOutMap, directoryInput, isIncremental)));
  49.             }
  51.             for (JarInput inputJar : input.getJarInputs()) {
  52.                 //跟CollectDirectoryInputTask几乎一样
  53.                 futures.add(executor.submit(new CollectJarInputTask(inputJar, isIncremental, jarInputOutMap, dirInputOutMap)));
  54.             }
  55.         }
  56.         //future任务在 executor线程池中，并发执行。
  57.         for (Future future : futures) {
  58.             future.get();
  59.         }
  60.         futures.clear();
  61.         //执行完成
  62.         Log.i(TAG, "[doTransform] Step(1)[Parse]... cost:%sms", System.currentTimeMillis() - start);
  65.         /**
  66.          * step 2
  67.          */
  68.         start = System.currentTimeMillis();
  69.          //计算出需要处理的dirInputOutMap文件，开始插桩
  70.         MethodCollector methodCollector = new MethodCollector(executor, mappingCollector, methodId, config, collectedMethodMap);
  71.         methodCollector.collect(dirInputOutMap.keySet(), jarInputOutMap.keySet());
  72.         Log.i(TAG, "[doTransform] Step(2)[Collection]... cost:%sms", System.currentTimeMillis() - start);
  74.         /**
  75.          * step 3
  76.          */
  77.         start = System.currentTimeMillis();
  78.         //这里看名字应该就是Trace相关的插桩逻辑，我们的启动耗时应该就在这里，根据我们的猜想接着往下看
  79.         MethodTracer methodTracer = new MethodTracer(executor, mappingCollector, config, methodCollector.getCollectedMethodMap(), methodCollector.getCollectedClassExtendMap());
  80.         methodTracer.trace(dirInputOutMap, jarInputOutMap);
  81.         Log.i(TAG, "[doTransform] Step(3)[Trace]... cost:%sms", System.currentTimeMillis() - start);
  83.     }
  1.     //MethodTracer 的trace方法
  2.     public void trace(Map<File, File> srcFolderList, Map<File, File> dependencyJarList) throws ExecutionException, InterruptedException {
  3.         List<Future> futures = new LinkedList<>();
  4.         traceMethodFromSrc(srcFolderList, futures);
  5.         traceMethodFromJar(dependencyJarList, futures);
  6.         for (Future future : futures) {
  7.             future.get();
  8.         }
  9.         futures.clear();
  10.     }
  11.     private void traceMethodFromSrc(Map<File, File> srcMap, List<Future> futures) {
  12.         if (null != srcMap) {
  13.             for (Map.Entry<File, File> entry : srcMap.entrySet()) {
  14.                 futures.add(executor.submit(new Runnable() {
  15.                     @Override
  16.                     public void run() {
  17.                         //对非jar包文件插入trace相关方法，看下方函数实现
  18.                         innerTraceMethodFromSrc(entry.getKey(), entry.getValue());
  19.                     }
  20.                 }));
  21.             }
  22.         }
  23.     }
  24.    private void traceMethodFromJar(Map<File, File> dependencyMap, List<Future> futures) {
  25.         if (null != dependencyMap) {
  26.             for (Map.Entry<File, File> entry : dependencyMap.entrySet()) {
  27.                 futures.add(executor.submit(new Runnable() {
  28.                     @Override
  29.                     public void run() {
  30.                         //对jar包插入trace相关方法
  31.                         innerTraceMethodFromJar(entry.getKey(), entry.getValue());
  32.                     }
  33.                 }));
  34.             }
  35.         }
  36.     }
  37. //开始插入代码
  38. private void innerTraceMethodFromSrc(File input, File output) {
  39.         //找到所有文件，过滤到文件夹
  40.         ArrayList<File> classFileList = new ArrayList<>();
  41.         if (input.isDirectory()) {
  42.             listClassFiles(classFileList, input);
  43.         } else {
  44.             classFileList.add(input);
  45.         }
  46.         //遍历所有文件，进行插桩
  47.         for (File classFile : classFileList) {
  48.             InputStream is = null;
  49.             FileOutputStream os = null;
  50.             try {
  51.                 final String changedFileInputFullPath = classFile.getAbsolutePath();
  52.                 final File changedFileOutput = new File(changedFileInputFullPath.replace(input.getAbsolutePath(), output.getAbsolutePath()));
  53.                 if (!changedFileOutput.exists()) {
  54.                     changedFileOutput.getParentFile().mkdirs();
  55.                 }
  56.                 changedFileOutput.createNewFile();
  57.                 //根据类名判断方法需不需要插桩，检查是否是.class文件
  58.                 if (MethodCollector.isNeedTraceFile(classFile.getName())) {
  59.                     is = new FileInputStream(classFile);
  60.                     ClassReader classReader = new ClassReader(is);
  61.                     ClassWriter classWriter = new ClassWriter(ClassWriter.COMPUTE_MAXS);
  62.                     //按照TraceClassAdapter的规则进行修改class文件，接下来看下TraceClassAdapter
  63.                     ClassVisitor classVisitor = new TraceClassAdapter(Opcodes.ASM5, classWriter);
  64.                     classReader.accept(classVisitor, ClassReader.EXPAND_FRAMES);
  65.                     is.close();
  67.                     if (output.isDirectory()) {
  68.                         os = new FileOutputStream(changedFileOutput);
  69.                     } else {
  70.                         os = new FileOutputStream(output);
  71.                     }
  72.                     os.write(classWriter.toByteArray());
  73.                     os.close();
  74.                 } else {
  75.                     FileUtil.copyFileUsingStream(classFile, changedFileOutput);
  76.                 }
  77.             } catch (Exception e) {
  78.                 Log.e(TAG, "[innerTraceMethodFromSrc] input:%s e:%s", input.getName(), e);
  79.                 try {
  80.                     Files.copy(input.toPath(), output.toPath(), StandardCopyOption.REPLACE_EXISTING);
  81.                 } catch (Exception e1) {
  82.                     e1.printStackTrace();
  83.                 }
  84.             } finally {
  85.                 try {
  86.                     is.close();
  87.                     os.close();
  88.                 } catch (Exception e) {
  89.                     // ignore
  90.                 }
  91.             }
  92.         }
  93.     }
  1. private class TraceClassAdapter extends ClassVisitor {
  3.         private String className;
  4.         private boolean isABSClass = false;
  5.         private boolean hasWindowFocusMethod = false;
  6.         private boolean isActivityOrSubClass;
  7.         private boolean isNeedTrace;
  9.         TraceClassAdapter(int i, ClassVisitor classVisitor) {
  10.             super(i, classVisitor);
  11.         }
  13.         @Override
  14.         public void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
  15.             super.visit(version, access, name, signature, superName, interfaces);
  16.             this.className = name;
  17.             this.isActivityOrSubClass = isActivityOrSubClass(className, collectedClassExtendMap);
  18.             this.isNeedTrace = MethodCollector.isNeedTrace(configuration, className, mappingCollector);
  19.             if ((access & Opcodes.ACC_ABSTRACT) > 0 || (access & Opcodes.ACC_INTERFACE) > 0) {
  20.                 this.isABSClass = true;
  21.             }
  23.         }
  25.         @Override
  26.         public MethodVisitor visitMethod(int access, String name, String desc,
  27.                                          String signature, String[] exceptions) {
  28.             if (isABSClass) {
  29.                 return super.visitMethod(access, name, desc, signature, exceptions);
  30.             } else {
  31.                 if (!hasWindowFocusMethod) {
  32.                     //判断方法名是否是onWindowFocusChanged
  33.                     hasWindowFocusMethod = MethodCollector.isWindowFocusChangeMethod(name, desc);
  34.                 }
  35.                 MethodVisitor methodVisitor = cv.visitMethod(access, name, desc, signature, exceptions);
  36.                 //方法插入规则
  37.                 return new TraceMethodAdapter(api, methodVisitor, access, name, desc, this.className,
  38.                         hasWindowFocusMethod, isActivityOrSubClass, isNeedTrace);
  39.             }
  40.         }
  43.         @Override
  44.         public void visitEnd() {
  45.             if (!hasWindowFocusMethod && isActivityOrSubClass && isNeedTrace) {
  46.                 insertWindowFocusChangeMethod(cv, className);
  47.             }
  48.             super.visitEnd();
  49.         }
  50.     }
  51. //方法的插入规则
  52. private class TraceMethodAdapter extends AdviceAdapter {
  54.         private final String methodName;
  55.         private final String name;
  56.         private final String className;
  57.         private final boolean hasWindowFocusMethod;
  58.         private final boolean isNeedTrace;
  59.         private final boolean isActivityOrSubClass;
  61.         protected TraceMethodAdapter(int api, MethodVisitor mv, int access, String name, String desc, String className,
  62.                                      boolean hasWindowFocusMethod, boolean isActivityOrSubClass, boolean isNeedTrace) {
  63.             super(api, mv, access, name, desc);
  64.             TraceMethod traceMethod = TraceMethod.create(0, access, className, name, desc);
  65.             this.methodName = traceMethod.getMethodName();
  66.             this.hasWindowFocusMethod = hasWindowFocusMethod;
  67.             this.className = className;
  68.             this.name = name;
  69.             this.isActivityOrSubClass = isActivityOrSubClass;
  70.             this.isNeedTrace = isNeedTrace;
  72.         }
  74.         @Override
  75.         protected void onMethodEnter() {
  76.             TraceMethod traceMethod = collectedMethodMap.get(methodName);
  77.             //方法开始位置插入com/tencent/matrix/trace/core/AppMethodBeat类的i方法
  78.             if (traceMethod != null) {
  79.                 traceMethodCount.incrementAndGet();
  80.                 mv.visitLdcInsn(traceMethod.id);
  81.                 mv.visitMethodInsn(INVOKESTATIC, TraceBuildConstants.MATRIX_TRACE_CLASS, "i", "(I)V", false);
  82.             }
  83.         }
  84.         @Override
  85.         protected void onMethodExit(int opcode) {
  86.             TraceMethod traceMethod = collectedMethodMap.get(methodName);
  87.             if (traceMethod != null) {
  88.                 //如果方法是onWindowFocusChanged 并且是Activity或者其子类，并且开启Trace
  89.                 if (hasWindowFocusMethod && isActivityOrSubClass && isNeedTrace) {
  90.                     TraceMethod windowFocusChangeMethod = TraceMethod.create(-1, Opcodes.ACC_PUBLIC, className,
  91.                             TraceBuildConstants.MATRIX_TRACE_ON_WINDOW_FOCUS_METHOD, TraceBuildConstants.MATRIX_TRACE_ON_WINDOW_FOCUS_METHOD_ARGS);
  92.                     if (windowFocusChangeMethod.equals(traceMethod)) {
  93.                         //往onWindowFocusChanged函数中插入代码
  94.                         traceWindowFocusChangeMethod(mv, className);
  95.                     }
  96.                 }
  97.                 traceMethodCount.incrementAndGet();
  98.                 //方法结束位置插入com/tencent/matrix/trace/core/AppMethodBeat类的o方法
  99.                 mv.visitLdcInsn(traceMethod.id);
  100.                 mv.visitMethodInsn(INVOKESTATIC, TraceBuildConstants.MATRIX_TRACE_CLASS, "o", "(I)V", false);
  101.             }
  102.         }
  103.     //插入的代码是 com/tencent/matrix/trace/core/AppMethodBeat 的at函数
  104.      private void traceWindowFocusChangeMethod(MethodVisitor mv, String classname) {
  105.         mv.visitVarInsn(Opcodes.ALOAD, 0);
  106.         mv.visitVarInsn(Opcodes.ILOAD, 1);
  107.         mv.visitMethodInsn(Opcodes.INVOKESTATIC, TraceBuildConstants.MATRIX_TRACE_CLASS, "at", "(Landroid/app/Activity;Z)V", false);
  108.     }
  109. }

找到了插桩的函数，但不知道到底做了什么，回到com/tencent/matrix/trace/core/AppMethodBeat类中的三个函数中来瞅一眼

  1.  public static void i(int methodId) {
  3.         if (status <= STATUS_STOPPED) {
  4.             return;
  5.         }
  6.         if (methodId >= METHOD_ID_MAX) {
  7.             return;
  8.         }
  10.         if (status == STATUS_DEFAULT) {
  11.             synchronized (statusLock) {
  12.                 if (status == STATUS_DEFAULT) {
  13.                     //这个函数做了时间的计算，请看下面
  14.                     realExecute();
  15.                     status = STATUS_READY;
  16.                 }
  17.             }
  18.         }
  20.         long threadId = Thread.currentThread().getId();
  21.         if (sMethodEnterListener != null) {
  22.             sMethodEnterListener.enter(methodId, threadId);
  23.         }
  25.         if (threadId == sMainThreadId) {
  26.             if (assertIn) {
  27.                 android.util.Log.e(TAG, "ERROR!!! AppMethodBeat.i Recursive calls!!!");
  28.                 return;
  29.             }
  30.             assertIn = true;
  31.             if (sIndex < Constants.BUFFER_SIZE) {
  32.                 mergeData(methodId, sIndex, true);
  33.             } else {
  34.                 sIndex = 0;
  35.                 mergeData(methodId, sIndex, true);
  36.             }
  37.             ++sIndex;
  38.             assertIn = false;
  39.         }
  40.     }
  42.      private static void realExecute() {
  43.         MatrixLog.i(TAG, "[realExecute] timestamp:%s", System.currentTimeMillis());
  45.         sCurrentDiffTime = SystemClock.uptimeMillis() - sDiffTime;
  47.         sHandler.removeCallbacksAndMessages(null);
  48.         sHandler.postDelayed(sUpdateDiffTimeRunnable, Constants.TIME_UPDATE_CYCLE_MS);
  49.         sHandler.postDelayed(checkStartExpiredRunnable = new Runnable() {
  50.             @Override
  51.             public void run() {
  52.                 synchronized (statusLock) {
  53.                     MatrixLog.i(TAG, "[startExpired] timestamp:%s status:%s", System.currentTimeMillis(), status);
  54.                     if (status == STATUS_DEFAULT || status == STATUS_READY) {
  55.                         status = STATUS_EXPIRED_START;
  56.                     }
  57.                 }
  58.             }
  59.         }, Constants.DEFAULT_RELEASE_BUFFER_DELAY);
  60.         //hook android.app.ActivityThread 中Handler对象mH的mCallBack,将其赋值为HackCallback
  61.         ActivityThreadHacker.hackSysHandlerCallback();
  62.         //添加Looper监控
  63.         LooperMonitor.register(looperMonitorListener);
  64.     }
  65.     //hook ActivityThread 中 Handler对象 mh 的mCallBack属性
  66.       public static void hackSysHandlerCallback() {
  67.         try {
  68.             sApplicationCreateBeginTime = SystemClock.uptimeMillis();
  69.             sApplicationCreateBeginMethodIndex = AppMethodBeat.getInstance().maskIndex("ApplicationCreateBeginMethodIndex");
  70.             Class<?> forName = Class.forName("android.app.ActivityThread");
  71.             Field field = forName.getDeclaredField("sCurrentActivityThread");
  72.             field.setAccessible(true);
  73.             Object activityThreadValue = field.get(forName);
  74.             Field mH = forName.getDeclaredField("mH");
  75.             mH.setAccessible(true);
  76.             Object handler = mH.get(activityThreadValue);
  77.             Class<?> handlerClass = handler.getClass().getSuperclass();
  78.             if (null != handlerClass) {
  79.                 //将HackCallback赋值给mCallback
  80.                 Field callbackField = handlerClass.getDeclaredField("mCallback");
  81.                 callbackField.setAccessible(true);
  82.                 Handler.Callback originalCallback = (Handler.Callback) callbackField.get(handler);
  83.                 HackCallback callback = new HackCallback(originalCallback);
  84.                 callbackField.set(handler, callback);
  85.             }
  87.             MatrixLog.i(TAG, "hook system handler completed. start:%s SDK_INT:%s", sApplicationCreateBeginTime, Build.VERSION.SDK_INT);
  88.         } catch (Exception e) {
  89.             MatrixLog.e(TAG, "hook system handler err! %s", e.getCause().toString());
  90.         }
  91.     }
  92.     //为什么要hook mH呢，回顾下前面的App启动流程中，ActivityManagerService其实是通过binder启动ApplicationThread，然后通过message消息，
  93.     //最终在ActivityThread中启动luanchActivity，hook它就可以监听message消息，发现是luanchActivity的消息后，就可以做相应的信息记录，如app启动完成的标志。
  95.      private final static class HackCallback implements Handler.Callback {
  96.         private static final int LAUNCH_ACTIVITY = 100;
  97.         private static final int CREATE_SERVICE = 114;
  98.         private static final int RECEIVER = 113;
  99.         private static final int EXECUTE_TRANSACTION = 159; // for Android 9.0
  100.         private static boolean isCreated = false;
  101.         private static int hasPrint = 10;
  103.         private final Handler.Callback mOriginalCallback;
  105.         HackCallback(Handler.Callback callback) {
  106.             this.mOriginalCallback = callback;
  107.         }
  109.         @Override
  110.         public boolean handleMessage(Message msg) {
  112.             if (!AppMethodBeat.isRealTrace()) {
  113.                 return null != mOriginalCallback && mOriginalCallback.handleMessage(msg);
  114.             }
  115.             //判断是否是launchActivity的消息
  116.             boolean isLaunchActivity = isLaunchActivity(msg);
  118.             if (hasPrint > 0) {
  119.                 MatrixLog.i(TAG, "[handleMessage] msg.what:%s begin:%s isLaunchActivity:%s", msg.what, SystemClock.uptimeMillis(), isLaunchActivity);
  120.                 hasPrint--;
  121.             }
  122.             if (isLaunchActivity) {
  123.                 ActivityThreadHacker.sLastLaunchActivityTime = SystemClock.uptimeMillis();
  124.                 ActivityThreadHacker.sLastLaunchActivityMethodIndex = AppMethodBeat.getInstance().maskIndex("LastLaunchActivityMethodIndex");
  125.             }
  127.             if (!isCreated) {
  128.                 if (isLaunchActivity || msg.what == CREATE_SERVICE || msg.what == RECEIVER) { // todo for provider
  129.                     //赋值app启动结束时间 sApplicationCreateEndTime - sApplicationCreateBeginTime 就是我们的app启动时间
  130.                     ActivityThreadHacker.sApplicationCreateEndTime = SystemClock.uptimeMillis();
  131.                     ActivityThreadHacker.sApplicationCreateScene = msg.what;
  132.                     isCreated = true;
  133.                     sIsCreatedByLaunchActivity = isLaunchActivity;
  134.                     MatrixLog.i(TAG, "application create end, sApplicationCreateScene:%d, isLaunchActivity:%s", msg.what, isLaunchActivity);
  135.                     synchronized (listeners) {
  136.                         for (IApplicationCreateListener listener : listeners) {
  137.                             //app启动完成回调
  138.                             listener.onApplicationCreateEnd();
  139.                         }
  140.                     }
  141.                 }
  142.             }
  144.             return null != mOriginalCallback && mOriginalCallback.handleMessage(msg);
  145.         }
  147.         private Method method = null;
  148.         //判断消息是否是LaunchActivity
  149.         private boolean isLaunchActivity(Message msg) {
  150.             if (Build.VERSION.SDK_INT > Build.VERSION_CODES.O_MR1) {
  151.                 if (msg.what == EXECUTE_TRANSACTION && msg.obj != null) {
  152.                     try {
  153.                         if (null == method) {
  154.                             Class clazz = Class.forName("android.app.servertransaction.ClientTransaction");
  155.                             method = clazz.getDeclaredMethod("getCallbacks");
  156.                             method.setAccessible(true);
  157.                         }
  158.                         List list = (List) method.invoke(msg.obj);
  159.                         if (!list.isEmpty()) {
  160.                             return list.get(0).getClass().getName().endsWith(".LaunchActivityItem");
  161.                         }
  162.                     } catch (Exception e) {
  163.                         MatrixLog.e(TAG, "[isLaunchActivity] %s", e);
  164.                     }
  165.                 }
  166.                 return msg.what == LAUNCH_ACTIVITY;
  167.             } else {
  168.                 return msg.what == LAUNCH_ACTIVITY;
  169.             }
  170.         }
  171.     }
  174.     /**
  175.      * hook method when it's called out.
  176.      *
  177.      * @param methodId
  178.      */
  179.     public static void o(int methodId) {
  180.         if (status <= STATUS_STOPPED) {
  181.             return;
  182.         }
  183.         if (methodId >= METHOD_ID_MAX) {
  184.             return;
  185.         }
  186.         if (Thread.currentThread().getId() == sMainThreadId) {
  187.             if (sIndex < Constants.BUFFER_SIZE) {
  188.                 mergeData(methodId, sIndex, false);
  189.             } else {
  190.                 sIndex = 0;
  191.                 mergeData(methodId, sIndex, false);
  192.             }
  193.             ++sIndex;
  194.         }
  195.     }
  197.     /**
  198.      * when the special method calls,it's will be called.
  199.      *
  200.      * @param activity now at which activity
  201.      * @param isFocus  this window if has focus
  202.      */
  203.     public static void at(Activity activity, boolean isFocus) {
  204.         String activityName = activity.getClass().getName();
  205.         if (isFocus) {
  206.             if (sFocusActivitySet.add(activityName)) {
  207.                 synchronized (listeners) {
  208.                     for (IAppMethodBeatListener listener : listeners) {
  209.                         listener.onActivityFocused(activity);
  210.                     }
  211.                 }
  212.                 MatrixLog.i(TAG, "[at] visibleScene[%s] has %s focus!", getVisibleScene(), "attach");
  213.             }
  214.         } else {
  215.             if (sFocusActivitySet.remove(activityName)) {
  216.                 MatrixLog.i(TAG, "[at] visibleScene[%s] has %s focus!", getVisibleScene(), "detach");
  217.             }
  218.         }
  219.     }

分析到这里发现App启动的开始时间是在插桩的函数中，第一次被执行i函数时记录的，结束时间是hook了Handler的消息，发现是LaunchActivity时记录的，整个应用的启动时间已经出现了，但我们配置那么多splashActivities，怎么没有相关逻辑呢？再来看一段代码

  1.    //StartupTracer类中我们发现这个
  2.      @Override
  3.     protected void onAlive() {
  4.         super.onAlive();
  5.         MatrixLog.i(TAG, "[onAlive] isStartupEnable:%s", isStartupEnable);
  6.         if (isStartupEnable) {
  7.             AppMethodBeat.getInstance().addListener(this);
  8.             //通过application注册了所有activity的生命回调
  9.             Matrix.with().getApplication().registerActivityLifecycleCallbacks(this);
  10.         }
  11.     }
  12.       //生命周期，
  13.     public interface ActivityLifecycleCallbacks {
  14.         void onActivityCreated(Activity activity, Bundle savedInstanceState);
  15.         void onActivityStarted(Activity activity);
  16.         void onActivityResumed(Activity activity);
  17.         void onActivityPaused(Activity activity);
  18.         void onActivityStopped(Activity activity);
  19.         void onActivitySaveInstanceState(Activity activity, Bundle outState);
  20.         void onActivityDestroyed(Activity activity);
  21.     }
  22.      //同样的在StartupTracer中，发现这个方法并不在ActivityLifecycleCallback中，其实这个生命周期就是插桩函数at中的回调
  23.     //插桩函数at给每个onActivityFocused函数都插入了相关代码，所以会回调到这里
  24.       @Override
  25.     public void onActivityFocused(Activity activity) {
  26.         if (ActivityThreadHacker.sApplicationCreateScene == Integer.MIN_VALUE) {
  27.             Log.w(TAG, "start up from unknown scene");
  28.             return;
  29.         }
  31.         String activityName = activity.getClass().getName();
  32.         //冷启动
  33.         if (isColdStartup()) {
  34.             //判断是否有启动页面
  35.             boolean isCreatedByLaunchActivity = ActivityThreadHacker.isCreatedByLaunchActivity();
  36.             MatrixLog.i(TAG, "#ColdStartup# activity:%s, splashActivities:%s, empty:%b, "
  37.                             + "isCreatedByLaunchActivity:%b, hasShowSplashActivity:%b, "
  38.                             + "firstScreenCost:%d, now:%d, application_create_begin_time:%d, app_cost:%d",
  39.                     activityName, splashActivities, splashActivities.isEmpty(), isCreatedByLaunchActivity,
  40.                     hasShowSplashActivity, firstScreenCost, uptimeMillis(),
  41.                     ActivityThreadHacker.getEggBrokenTime(), ActivityThreadHacker.getApplicationCost());
  42.             //用activity的名字和hash作为key，从createdTimeMap中获取createdTime时间，createdTime是在onActivityCreated中记录的
  43.             String key = activityName + "@" + activity.hashCode();
  44.             Long createdTime = createdTimeMap.get(key);
  45.             if (createdTime == null) {
  46.                 createdTime = 0L;
  47.             }
  48.             //记录当前Activity启动耗时
  49.             createdTimeMap.put(key, uptimeMillis() - createdTime);
  51.             if (firstScreenCost == 0) {
  52.                 //第一屏启动耗时，减去app启动开始时间
  53.                 this.firstScreenCost = uptimeMillis() - ActivityThreadHacker.getEggBrokenTime();
  54.             }
  55.             if (hasShowSplashActivity) {
  56.                 //冷启动总耗时，在splash页启动完成时间减去应用启动时间，这个跟我们之前分析的不太一样，其实逻辑就是这样
  57.                 //冷启动时间，在没有splash页面就是lauchActivity消息发出的时间差，如果配置了splash页，
  58.                 //就是在splash页面启动完成的时间差
  59.                 coldCost = uptimeMillis() - ActivityThreadHacker.getEggBrokenTime();
  60.             } else {
  61.                 if (splashActivities.contains(activityName)) {
  62.                     hasShowSplashActivity = true;
  63.                 } else if (splashActivities.isEmpty()) { //process which is has activity but not main UI process
  64.                     if (isCreatedByLaunchActivity) {
  65.                         coldCost = firstScreenCost;
  66.                     } else {
  67.                         firstScreenCost = 0;
  68.                         coldCost = ActivityThreadHacker.getApplicationCost();
  69.                     }
  70.                 } else {
  71.                     if (isCreatedByLaunchActivity) {
  72. //                        MatrixLog.e(TAG, "pass this activity[%s] at duration of start up! splashActivities=%s", activity, splashActivities);
  73.                         coldCost = firstScreenCost;
  74.                     } else {
  75.                         firstScreenCost = 0;
  76.                         coldCost = ActivityThreadHacker.getApplicationCost();
  77.                     }
  78.                 }
  79.             }
  80.             if (coldCost > 0) {
  81.                 Long betweenCost = createdTimeMap.get(key);
  82.                 if (null != betweenCost && betweenCost >= 30 * 1000) {
  83.                     MatrixLog.e(TAG, "%s cost too much time[%s] between activity create and onActivityFocused, "
  84.                             + "just throw it.(createTime:%s) ", key, uptimeMillis() - createdTime, createdTime);
  85.                     return;
  86.                 }
  87.                 //更新时间，发出报告
  88.                 analyse(ActivityThreadHacker.getApplicationCost(), firstScreenCost, coldCost, false);
  89.             }
  91.         } else if (isWarmStartUp()) {
  92.             //热启动，就只需要记录最后一个activity创建的时间
  93.             isWarmStartUp = false;
  94.             long warmCost = uptimeMillis() - lastCreateActivity;
  95.             MatrixLog.i(TAG, "#WarmStartup# activity:%s, warmCost:%d, now:%d, lastCreateActivity:%d", activityName, warmCost, uptimeMillis(), lastCreateActivity);
  97.             if (warmCost > 0) {
  98.                 analyse(0, 0, warmCost, true);
  99.             }
  100.         }
  102.     }

现在来总结下启动耗时中trace canary都做了啥：

  • 插桩i、o、at函数，在i函数中记录app启动开始时间，并hook ActivityThread Handler对象，通过callBack拿到launchActivity的消息，来记录application启动结束时间
  • at函数中回调Activity的onActivityFocused生命周期函数，用来记录activity启动结束时间，开始时间在onActivityCreated中记录

插桩、Hook、注册Activity的生命周期监听等，把复杂的流程简单化，解放双手。
你是不是还有疑问：为什么它不直接在ActivityThread中插桩呢？这样不就不用hook了吗，抱歉不行的，我没搜到相关支持的信息。hook思想也是一个不错的东西，值得我们深入学习下。希望这次分析对你有帮助。
