向attribute变量赋值

接上一节代码， 一旦将attribute变量存储地址保存在js变量a_Position中， 下面就需要使用该变量来想着色器传入值。我们使用gl.vertexAttrib3f()函数来完成这一步


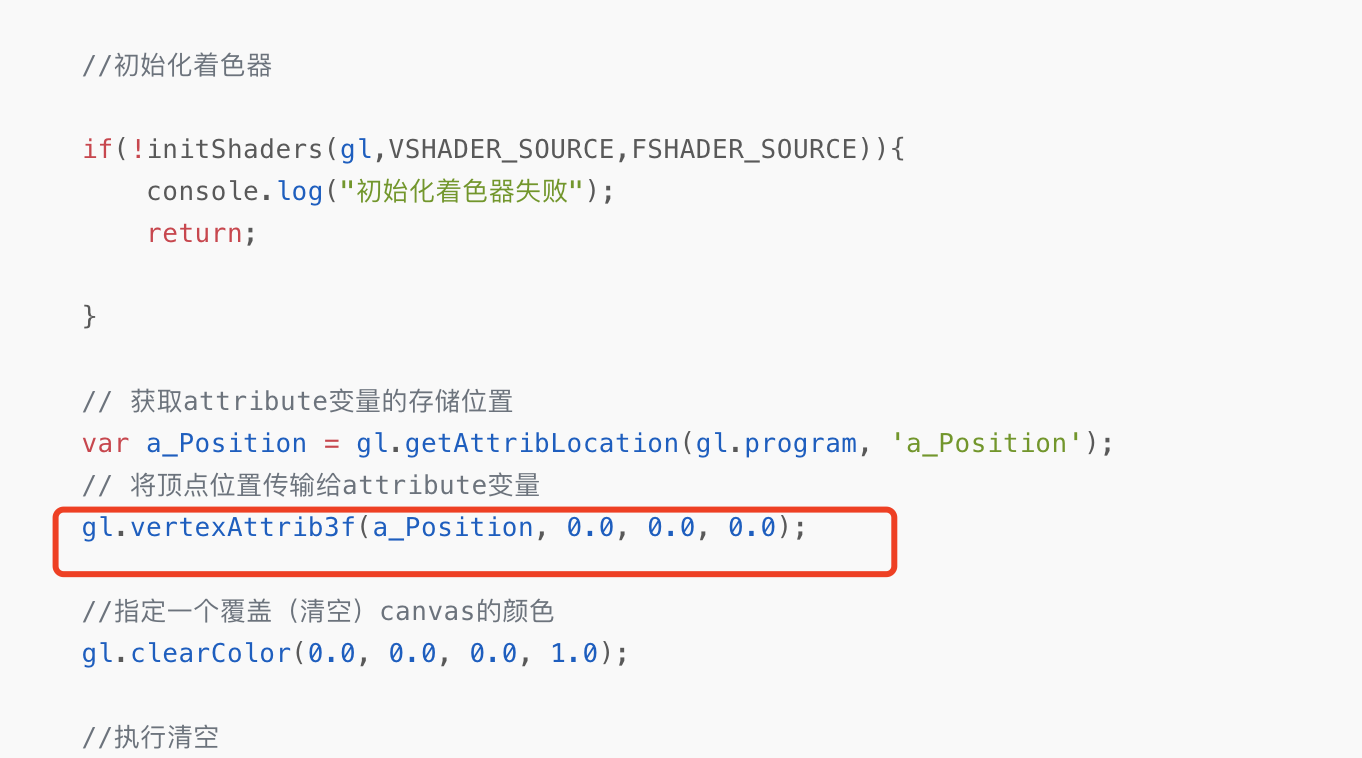

下面是该函数的规范
gl.vertexAttrib3f(location, v0, v1,v2)

参数 location 指定要修改的attribute变量的存储位置
v0 指定填充attribute变量第一个分量的值
v1 指定填充attribute变量第二个分量的值
v2 指定填充attribute变量第三个分量的值
返回值 无
错误 INVALID_OPERATION 没有当前的program对象
INVALID_VALUE location大于等于attribute变量的最大数目

该函数第一个参数是attribute变量的存储地址，即gl.getAttribLocation()的返回值。第二三四个参数是三个浮点型数值。即点的x, y, z坐标值。函数被调用后，这三个值被一起传给顶点着色器中的a_Position变量。

gl.vertexAttrib3f()是一系列同族函数中的一个，该系列函数的任务就是从js向顶点着色器中的attribute变量传值。

通过鼠标点击绘点

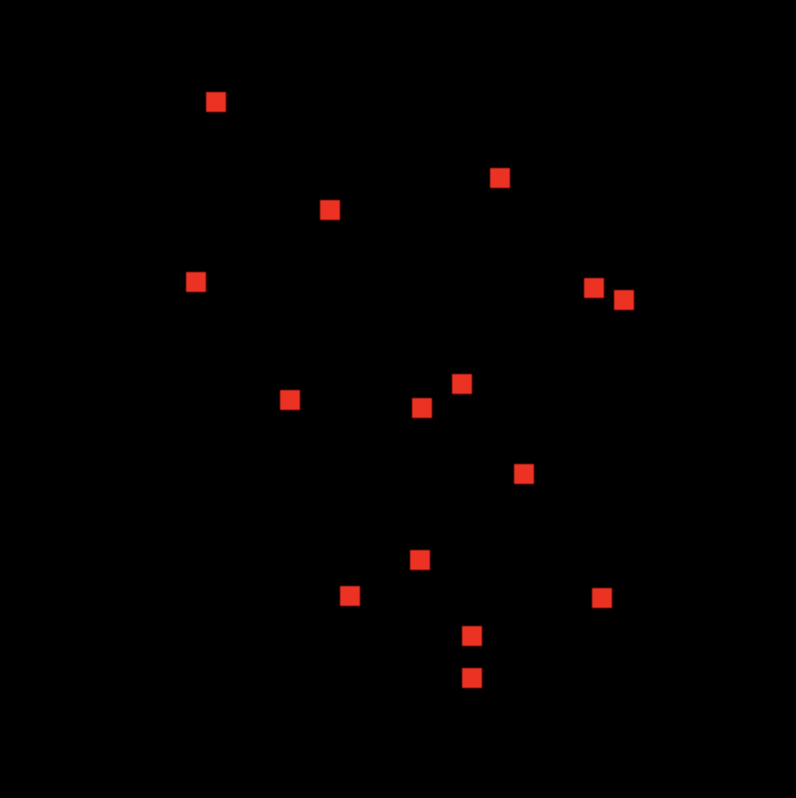

效果如图

  1. <!doctype html>
  3. <html>
  5. <head>
  7.     <meta charset="UTF-8">
  9.     <meta name="viewport"
  11.           content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
  13.     <meta http-equiv="X-UA-Compatible" content="ie=edge">
  15.     <title>Document</title>
  17. </head>
  19. <body onload="main()">
  21. <canvas id="canvas" height="400" width="400">
  23.     你的浏览器不支持WebGL，请更换新的浏览器
  25. </canvas>
  27. </body>
  29. <script src="../lib/webgl-util.js" ></script>
  30. <script src="../lib/webgl-debug.js" ></script>
  31. <script src="../lib/cuon-utils.js" ></script>
  33. <script>
  35.     //顶点着色器程序
  36.     var VSHADER_SOURCE="" +
  37.         "attribute vec4 a_Position;\n" +
  38.         "void main(){\n" +
  39.         "   gl_Position = a_Position;\n" +//设置坐标
  40.         "   gl_PointSize = 10.0;\n" +//设置尺寸
  41.         "}\n";
  44.     //片元着色器程序
  45.     var FSHADER_SOURCE = "" +
  46.         "void main(){\n" +
  47.         "   gl_FragColor = vec4(1.0,0.0,0.0,1.0);\n" +//设置颜色
  48.         "}\n";
  50.     function main() {
  52.         //首先获取到canvas的dom对象
  53.         var canvas = document.getElementById("canvas");
  55.         //获取到WebGL的上下文
  56.         var gl = getWebGLContext(canvas);
  58.         //不支持WebGL的浏览器将打印一个错误，并结束代码运行
  59.         if (!gl) {
  60.             console.log("浏览器不支持WebGL");
  61.             return;
  63.         }
  65.         //初始化着色器
  67.         if(!initShaders(gl,VSHADER_SOURCE,FSHADER_SOURCE)){
  68.             console.log("初始化着色器失败");
  69.             return;
  71.         }
  73.         // 获取attribute变量的存储位置
  74.         var a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  75.         // 将顶点位置传输给attribute变量
  76.         // gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0);
  78.         // 注册鼠标点击事件响应函数
  79.         canvas.onmousedown = function(ev) {
  80.             click(ev, gl, canvas, a_Position);
  81.         }
  84.         //指定一个覆盖（清空）canvas的颜色
  85.         gl.clearColor(0.0, 0.0, 0.0, 1.0);
  87.         //执行清空
  88.         gl.clear(gl.COLOR_BUFFER_BIT);
  91.         // //绘制一个点
  92.         // gl.drawArrays(gl.POINTS,0,1);
  94.     }
  96.     var g_points = [];
  97.     function click(ev, gl, canvas, a_Position) {
  98.         var x = ev.clientX;
  99.         var y = ev.clientY;
  100.         var rect = ev.target.getBoundingClientRect();
  101.         x = ((x - rect.left) - canvas.width/2)/(canvas.height/2);
  102.         y = (canvas.height/2 - (y-rect.top)) / (canvas.width/2);
  103.         // 将坐标存储到g_points数组中
  104.         g_points.push(x);
  105.         g_points.push(y);
  106.         gl.clear(gl.COLOR_BUFFER_BIT);
  107.         var len = g_points.length;
  108.         for (let i = 0; i < len; i+=2) {
  109.             gl.vertexAttrib3f(a_Position, g_points[i], g_points[i+1], 0.0);
  111.             gl.drawArrays(gl.POINTS,0,1);
  112.         }
  114.     }
  116. </script>
  118. </html>

看完上面一段吧啦吧啦一堆代码之后，最终就会实现我们想要的效果。 可以发现，80%的代码都是前面写过的代码，只有后面做了一些调整。 下面就来分析下原理

注册事件响应函数

获取了webGL上下文，初始化了着色器，获取了attribute变量的存储地址 53-74行。 这些流程与前面的demo一致。 主要区别是后面定义和注册了click函数。
事件响应函数能够响应用户在网页上的操作。关于如何注册一个事件响应函数这里就不多说了，是js的基础知识。

响应鼠标点击事件

来看下click函数到底做了什么

  1. 获取鼠标点击的位置，并存储在一个数组中
  2. 清空canvas
  3. 根据数组的每个元素，在相应的位置绘制点

鼠标点击的位置信息存储在ev对象中，我们可以直接获取到点击坐标。但是，由于以下两个原因，不能直接使用这两个坐标值

  1. 鼠标点击的位置是在浏览器客户区中的坐标（client area中）, 而不是在canvas中的
  2. canvas的坐标系与webGL的坐标系其原点位置和y轴的正方向位置也不一样。


回顾这张图
我们需要先把鼠标坐标转为canvas坐标，然后再转为WebGL坐标

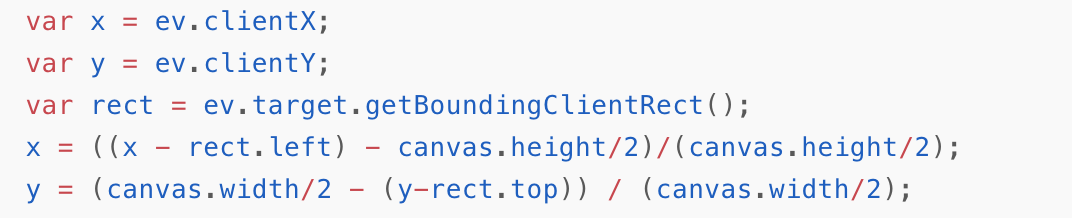

这里就是坐标转换代码
首先， 获取canvas在浏览器中的坐标， rect.left, rect.top是canvas原点在浏览器中的坐标。
x - rect.left和y - rect.top就是把鼠标点击坐标转为canvas坐标。
接下来， canvas坐标转为WebGL坐标。 做这一步我们需要知道canvas的中心点坐标。 canvas.height和canvas.width获取canvas的高和宽 而中心点坐标就是（canvas.height/2, canvas.width/2）
然后利用((x - rect.left) - canvas.width/2) 和 (canvas.height/2 - (y-rect.top))将canvas原点平移到中心点
因为webGL坐标系区间是从-1到1 所以x坐除以 canvas.height/2 y轴坐标除以canvas.height/2 将canvas坐标映射到webGL坐标。

每一次鼠标点击的时候都会将坐标存储在g_points中。WebGL使用的是颜色缓冲区。系统中的绘制操作实际上是在颜色缓冲区中进行绘制的，绘制结束后系统将缓冲区中的内容显示在屏幕上，然后颜色缓冲区就会被重置。其中的内容会丢失。因此需要把每次的点击坐标都记录下来，鼠标每次点击之后，程序都重新绘制了所有的点。
代码中我们清空了canvas, 然后把点依次绘制出来。
