着色器流程

上一章里我们用WebGL绘制了一个10像素的红色正方形。 在绘制过程中我们使用到一个新的概念，着色器。对着色器的概念我们也做了解释。
在三维场景中，仅仅用线条和颜色把图形画出来是远远不够的，你必须考虑光照射上去之后，或者观察者视角发生了变化, 对场景会有什么影响。 类型我们现实中看待物体一样。着色器可以高度灵活的完成这些工作，提供各种渲染效果。
js读取了着色器的相关信息，然后在WebGL系统中可以调用。

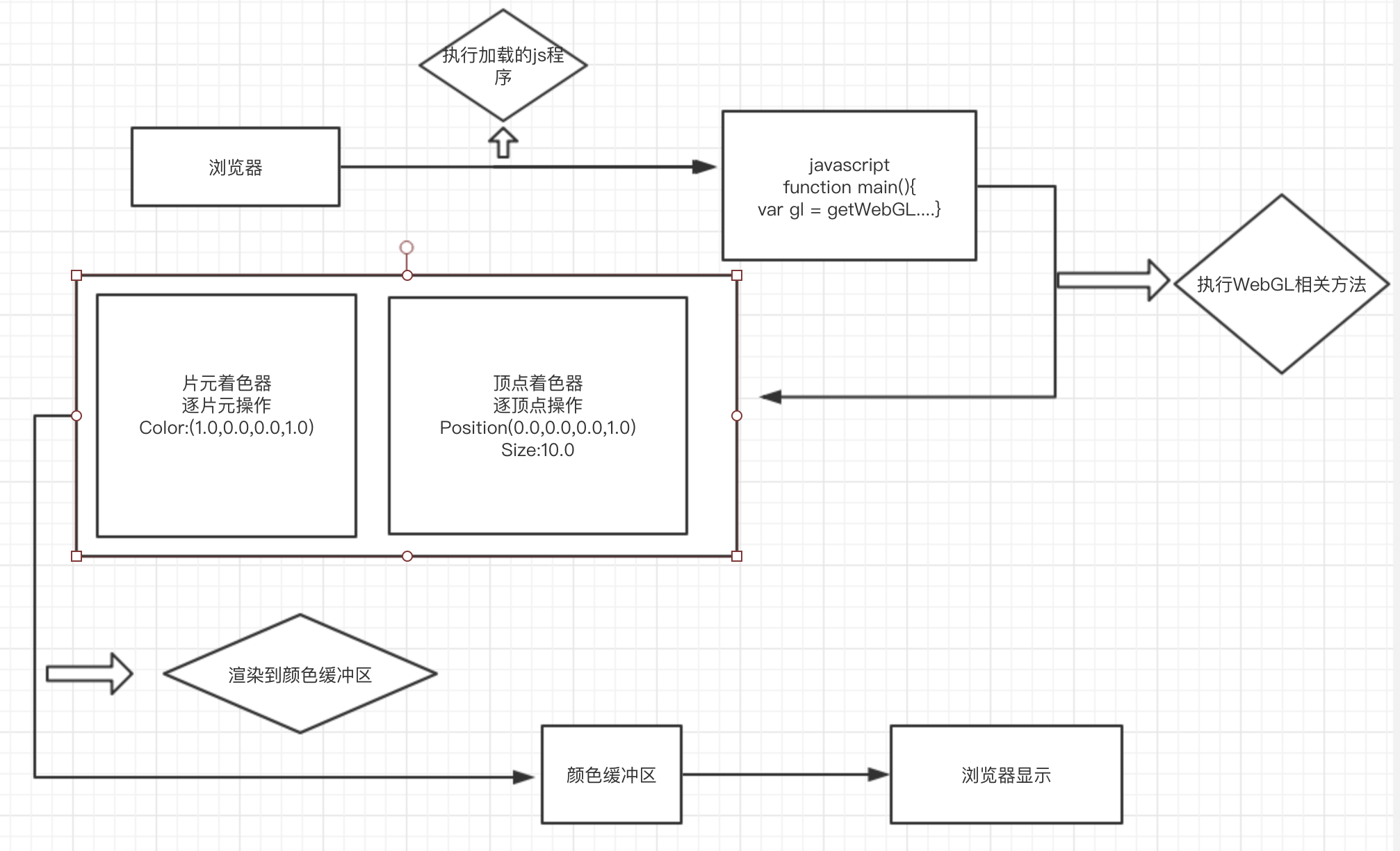

这就是整个流程，菱形部分为说明，矩形为具体流程。
简化之后就是

  1. 执行加载的js程序
  2. 顶点着色器，片元着色器
  3. 颜色缓存区

着色器代码解析

结合刚才的知识，我们再来看下上一章说着色器部分的代码

  1. //顶点着色器程序
  2.     var VSHADER_SOURCE="" +
  3.         "void main(){\n" +
  4.         "   gl_Position = vec4(0.0,0.0,0.0,1.0);\n" +//设置坐标
  5.         "   gl_PointSize = 10.0;\n" +//设置尺寸
  6.         "}\n";
  9.     //片元着色器程序
  10.     var FSHADER_SOURCE = "" +
  11.         "void main(){\n" +
  12.         "   gl_FragColor = vec4(1.0,0.0,0.0,1.0);\n" +//设置颜色
  13.         "}\n";
  15.          function main() {
  17.         //首先获取到canvas的dom对象
  18.         var canvas = document.getElementById("canvas");
  20.         //获取到WebGL的上下文
  21.         var gl = getWebGLContext(canvas);
  23.         //不支持WebGL的浏览器将打印一个错误，并结束代码运行
  24.         if (!gl) {
  25.             console.log("浏览器不支持WebGL");
  26.             return;
  28.         }
  30.         //初始化着色器
  32.         if(!initShaders(gl,VSHADER_SOURCE,FSHADER_SOURCE)){
  33.             console.log("初始化着色器失败");
  34.             return;
  36.         }
  39.         //指定一个覆盖（清空）canvas的颜色
  40.         gl.clearColor(0.0, 0.0, 0.0, 1.0);
  42.         //执行清空
  43.         gl.clear(gl.COLOR_BUFFER_BIT);
  46.         //绘制一个点
  47.         gl.drawArrays(gl.POINTS,0,1);
  49.     }

顶点着色器代码位于第2到6行， 片元着色器位于第10到13行，实际上，它们是以js字符串形式编写的着色器语言程序。
这样主程序就可以将它们传给WebGL系统。
在前面说到过，着色器是类似于c的OpenGL ES着色器语言(GLSL ES)来编写。着色器的语言很简单，稍微懂一点c或者js就可以理解。

初始化着色器

在研究着色器内部细节之前我们先看一下main函数的执行流程。

获取canvas元素 => 获取webGL绘图上下文 => 初始化着色器 => 设置canvas背景色 => 清楚canvas => 绘图

第三步初始化着色器， 调用了辅助函数initShaders()对字符串形式的着色器进行了初始化。该辅助函数定义在cuon.util.js中

  1. /**
  2.  * Create a program object and make current
  3.  * @param gl GL context
  4.  * @param vshader a vertex shader program (string)
  5.  * @param fshader a fragment shader program (string)
  6.  * @return true, if the program object was created and successfully made current
  7.  */
  9. function initShaders(gl, vshader, fshader) {
  10.     var program = createProgram(gl, vshader, fshader);
  11.     if (!program) {
  12.       console.log('Failed to create program');
  13.       return false;
  14.     }
  16.     gl.useProgram(program);
  17.     gl.program = program;
  19.     return true;
  20.   }
  22.   /**
  23.    * Create the linked program object
  24.    * @param gl GL context
  25.    * @param vshader a vertex shader program (string)
  26.    * @param fshader a fragment shader program (string)
  27.    * @return created program object, or null if the creation has failed
  28.    */
  29.   function createProgram(gl, vshader, fshader) {
  30.     // Create shader object
  31.     var vertexShader = loadShader(gl, gl.VERTEX_SHADER, vshader);
  32.     var fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fshader);
  33.     if (!vertexShader || !fragmentShader) {
  34.       return null;
  35.     }
  37.     // Create a program object
  38.     var program = gl.createProgram();
  39.     if (!program) {
  40.       return null;
  41.     }
  43.     // Attach the shader objects
  44.     gl.attachShader(program, vertexShader);
  45.     gl.attachShader(program, fragmentShader);
  47.     // Link the program object
  48.     gl.linkProgram(program);
  50.     // Check the result of linking
  51.     var linked = gl.getProgramParameter(program, gl.LINK_STATUS);
  52.     if (!linked) {
  53.       var error = gl.getProgramInfoLog(program);
  54.       console.log('Failed to link program: ' + error);
  55.       gl.deleteProgram(program);
  56.       gl.deleteShader(fragmentShader);
  57.       gl.deleteShader(vertexShader);
  58.       return null;
  59.     }
  60.     return program;
  61.   }
  63.   /**
  64.    * Create a shader object
  65.    * @param gl GL context
  66.    * @param type the type of the shader object to be created
  67.    * @param source shader program (string)
  68.    * @return created shader object, or null if the creation has failed.
  69.    */
  70.   function loadShader(gl, type, source) {
  71.     // Create shader object
  72.     var shader = gl.createShader(type);
  73.     if (shader == null) {
  74.       console.log('unable to create shader');
  75.       return null;
  76.     }
  78.     // Set the shader program
  79.     gl.shaderSource(shader, source);
  81.     // Compile the shader
  82.     gl.compileShader(shader);
  84.     // Check the result of compilation
  85.     var compiled = gl.getShaderParameter(shader, gl.COMPILE_STATUS);
  86.     if (!compiled) {
  87.       var error = gl.getShaderInfoLog(shader);
  88.       console.log('Failed to compile shader: ' + error);
  89.       gl.deleteShader(shader);
  90.       return null;
  91.     }
  93.     return shader;
  94.   }

参数
gl: 指定渲染上线文
vshader: 指定顶点着色器程序代码
fshader: 指定片元着色器程序代码

返回值
true 初始化着色器成功
false 初始化着色器失败

后面我们会研究这个函数的内部细节， 现在只需要知道这个函数初始化了着色器。供我们使用即可。

WebGL系统由两部分组成， 顶点着色器和片元着色器。 这是简化之后的。初始化着色器之前， 顶点着色器和片元着色器都是空白的，我们需要将字符串形式的着色器代码从js传给WebGL系统， 并建立着色器， 这就是initShaders()所做的事情。 注意，着色器是运行在WebGL系统中，而不是js中。
