webGL坐标系

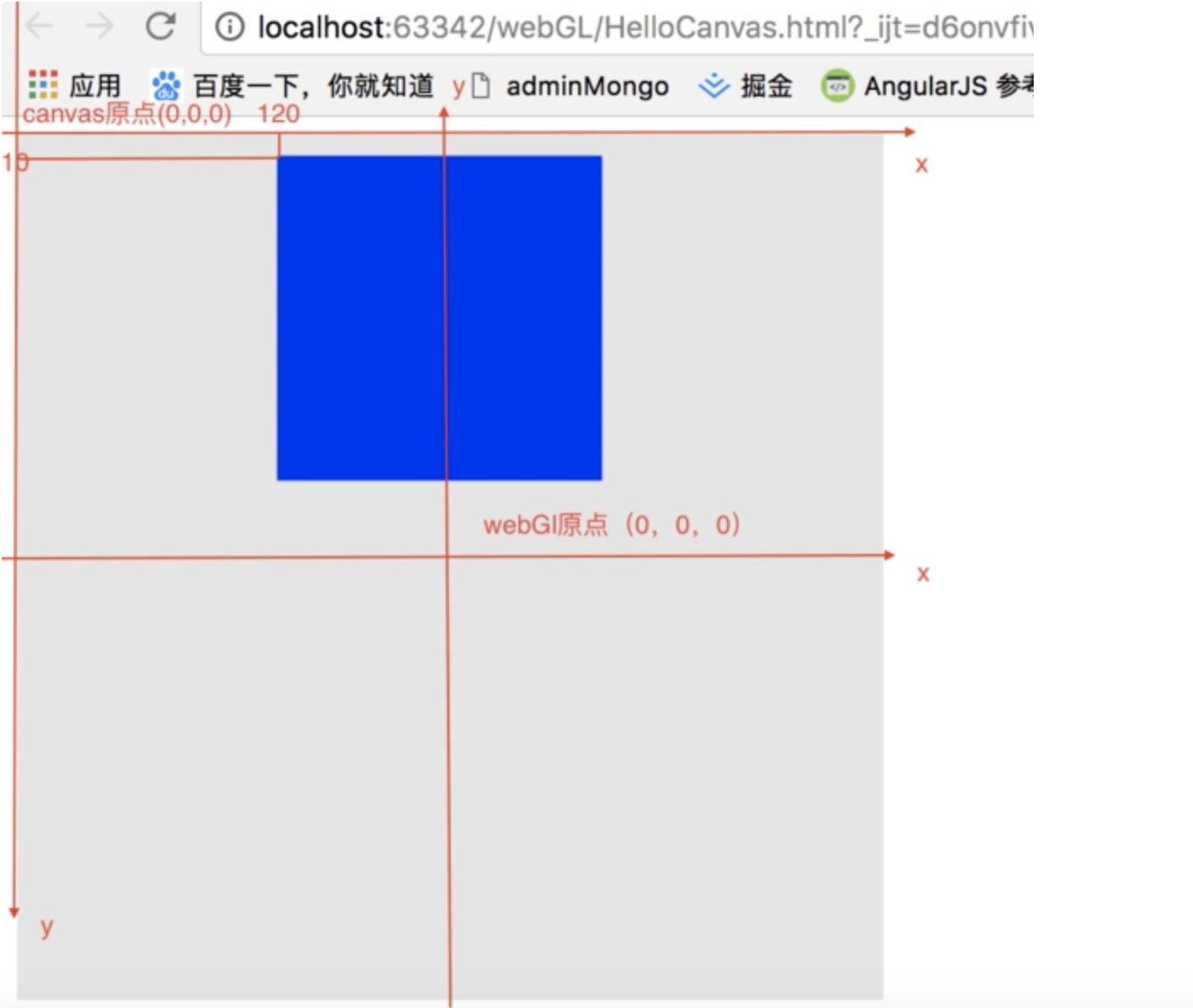

前面提到过webgl坐标系，再来简单回顾下，webgl处理的是三维图形，所以使用的是三维坐标系，笛卡尔坐标系，具有x,y,z轴。 通常，在webgl中，当你面对计算机屏幕时候，x轴是水平的，y轴是垂直的，z轴垂直于屏幕，观察者的眼睛位于原点(0.0, 0.0, 0.0), 视线是朝着z轴的负方向。


动态的绘制一个点

前面绘制一个点，点的坐标是直接写死的硬编码，这种编码缺乏扩展性，这次用js来传递坐标至着色器进行绘制。
有两种方式可以做到这一点：
attribute变量和uniform变量。 使用哪一个变量取决于需传数据的本身。 attribute传递的是那些与顶点相关的数据。uniform传递的是那些对于所有顶点都相同的数据。

attribute变量

attribute 变量是一种GLSL ES变量， 被用来从外部向顶点着色器内传输数据。只有顶点着色器才能使用它。

为了使用attribute变量，示例程序中需要包含以下步骤：
1.在顶点着色器中声明attribute变量
2.将attribute变量赋值给gl_Position变量
3.向attribute变量传递数据

  1. <!doctype html>
  3. <html>
  5. <head>
  7.     <meta charset="UTF-8">
  9.     <meta name="viewport"
  11.           content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
  13.     <meta http-equiv="X-UA-Compatible" content="ie=edge">
  15.     <title>Document</title>
  17. </head>
  19. <body onload="main()">
  21. <canvas id="canvas" height="400" width="400">
  23.     你的浏览器不支持WebGL，请更换新的浏览器
  25. </canvas>
  27. </body>
  29. <script src="../lib/webgl-util.js" ></script>
  30. <script src="../lib/webgl-debug.js" ></script>
  31. <script src="../lib/cuon-utils.js" ></script>
  33. <script>
  35.     //顶点着色器程序
  36.     var VSHADER_SOURCE="" +
  37.         "attribute vec4 a_Position;\n" +
  38.         "void main(){\n" +
  39.         "   gl_Position = a_Position;\n" +//设置坐标
  40.         "   gl_PointSize = 10.0;\n" +//设置尺寸
  41.         "}\n";
  44.     //片元着色器程序
  45.     var FSHADER_SOURCE = "" +
  46.         "void main(){\n" +
  47.         "   gl_FragColor = vec4(1.0,0.0,0.0,1.0);\n" +//设置颜色
  48.         "}\n";
  50.     function main() {
  52.         //首先获取到canvas的dom对象
  53.         var canvas = document.getElementById("canvas");
  55.         //获取到WebGL的上下文
  56.         var gl = getWebGLContext(canvas);
  58.         //不支持WebGL的浏览器将打印一个错误，并结束代码运行
  59.         if (!gl) {
  60.             console.log("浏览器不支持WebGL");
  61.             return;
  63.         }
  65.         //初始化着色器
  67.         if(!initShaders(gl,VSHADER_SOURCE,FSHADER_SOURCE)){
  68.             console.log("初始化着色器失败");
  69.             return;
  71.         }
  73.         // 获取attribute变量的存储位置
  74.         var a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  75.         // 将顶点位置传输给attribute变量
  76.         gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0);
  78.         //指定一个覆盖（清空）canvas的颜色
  79.         gl.clearColor(0.0, 0.0, 0.0, 1.0);
  81.         //执行清空
  82.         gl.clear(gl.COLOR_BUFFER_BIT);
  85.         //绘制一个点
  86.         gl.drawArrays(gl.POINTS,0,1);
  88.     }
  90. </script>
  92. </html>

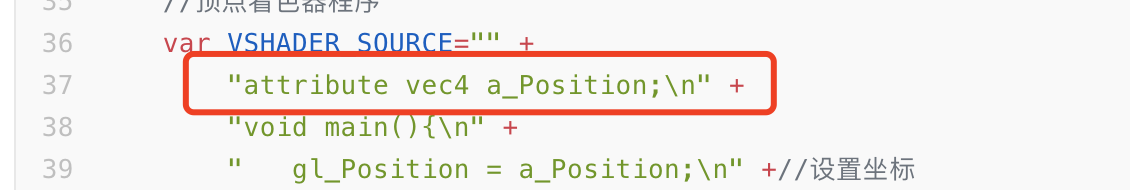

在第37行声明了attribute变量

这一行中，关键词attribute被称为限定符， 它表示接下来的变量是一个attribute变量。 attribute变量必须声明成全局变量。 数据将从着色器外部传给变量， 该变量的声明必须是如下格式
<存储限定符> <类型> <变量名>
attribute vec4 a_Position

attribute变量a_Position的类型是vec4，它将被赋值给gl_Position, 后者的类型也是vec4.

获取attribute变量的存储位置

前面讲到过我们使用initShaders()在webgl系统中建立了顶点着色器。 然后，webgl就会对着色器进行解析。辨识出着色器具有attribute变量，每个变量都具有一个存储地址。 以便通过存储地址向变量传输数据。 我们使用gl.getAttribLocation()来获取attribute变量的地址。

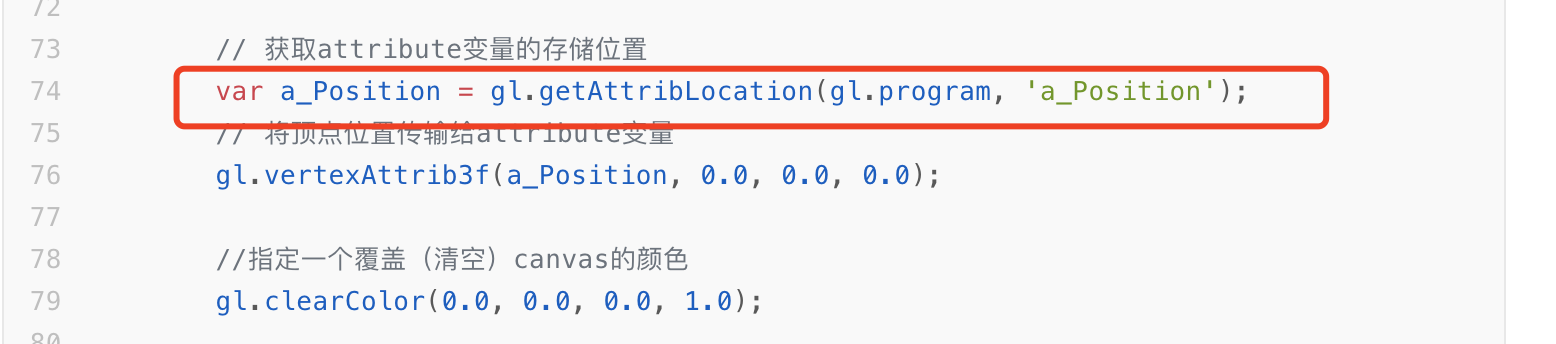

代码第74行


方法的第一个参数是一个程序对象，它包括了顶点着色器和片元着色器。
tips: 必须在调用initShaders()之后再访问gl.program, 因为这个函数创建了这个程序对象。 第二个参数是想要获取存储地址的attribute变量的名称。

方法的返回值是attribute变量的存储地址。 在控制台打印出之后，输出的是0。 这个变量被存储在a_Position中。 以备后续使用。

gl.getAttribLocation()函数的规范如下
参数有两个，program, name

参数 program 指定包含顶点着色器和片元着色器对象
name 指定想要获取其存储地址的attribute变量的名称
返回值 大于等于0 attribute变量的存储地址
-1 指定attribute变量不存在，或者其命名具有gl或welgl前缀
错误 INVALID_OPERATION 程序对象未能成功连接
INVALID_VALUE name参数的长度大于attribute变量名的最大长度
