什么是canvas

<canvas>是一个可以使用脚本(通常为JavaScript)来绘制图形的 HTML 元素。

Canvas是HTML5新增的组件，它就像一块幕布，可以用JavaScript在上面绘制各种图表、动画等。
没有Canvas的年代，绘图只能借助Flash插件实现，页面不得不用JavaScript和Flash进行交互。有了Canvas，我们就再也不需要Flash了，直接使用JavaScript完成绘制。

开始使用canvas元素

canvas元素非常简单， 这是指它所有的功能都体现在一个javascript对象上。因此该元素只有两个属性

元素 canvas
元素类型 短语/流
允许具有的父元素 任何能够包含短语和流的元素
局部属性 height width
是否为HTML5新增 是
内容 短语或流内容
标签用法 开始和结束标签

canvas元素里的内容会在浏览器不支持此元素时作为备用显示

使用带有基本内容的canavas元素

  1. <!DOCTYPE html>
  2. <html lang="en">
  3. <head>
  4.     <meta charset="UTF-8">
  5.     <meta name="viewport" content="width=device-width, initial-scale=1.0">
  6.     <meta http-equiv="X-UA-Compatible" content="ie=edge">
  7.     <title>Document</title>
  8.     <style>
  9.         canvas {
  10.             border: 2px solid #ccc;
  11.             margin: 10px auto;
  12.         }
  13.     </style>
  14. </head>
  15. <body>
  16.     <canvas id="test-canvas" width="500" height="200">
  17.         你的浏览器不支持canvas
  18.     </canvas>
  19. </body>
  20. </html>

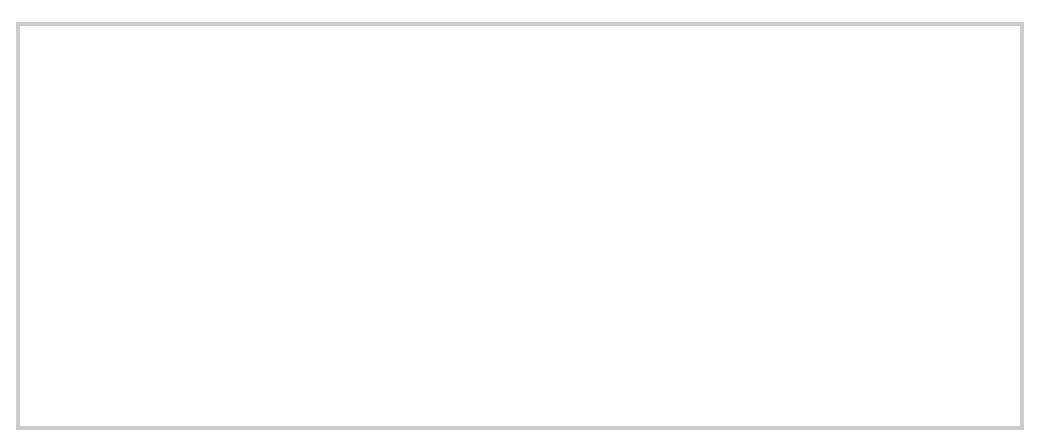

效果如图

现在只是设置了最基本的样式

获取画布上下文

<canvas> 元素创造了一个固定大小的画布，它公开了一个或多个渲染上下文，其可以用来绘制和处理要展示的内容。我们将会将注意力放在2D渲染上下文中。

canvas起初是空白的。为了展示，首先脚本需要找到渲染上下文，然后在它的上面绘制。<canvas> 元素有一个叫做 getContext() 的方法，这个方法是用来获得渲染上下文和它的绘画功能。

  1. var canvas = document.getElementById('test-canvas');
  2. var ctx = canvas.getContext('2d');

绘制矩形

成员 说明 返回
clearRect(x,y,w,h) 清除指定的矩形 void
fillRect(x,y,w,h) 绘制一个实心矩形 void
storkeRect(x,y,w,h) 绘制一个空心矩形 void

所有的三个方法都需要四个参数， 前两个是从canvas元素左上角算起的偏移量，w和h指定了绘制的宽度和高度。

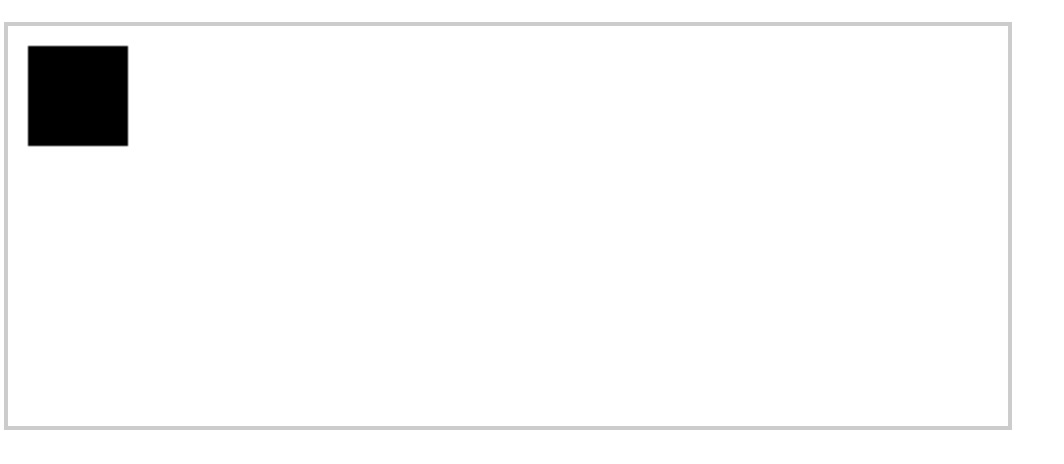

  1. let canvas = document.getElementById('text-canvas');
  2. let ctx = canvas.getContext('2d');
  3. ctx.fillRect(10, 10, 50, 50);

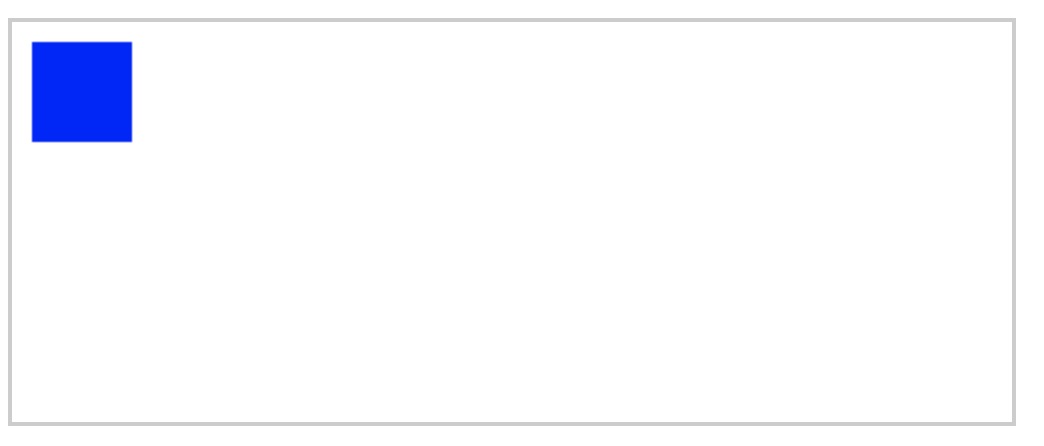

设置填充

  1. let canvas = document.getElementById('text-canvas');
  2. let ctx = canvas.getContext('2d');
  3. ctx.fillStyle = 'blue';
  4. ctx.fillRect(10, 10, 50, 50);


可以看出，使用canvas绘制矩形可以分为这么几步：

  1. 获取canvas元素
  2. 获取上下文
  3. 调用上下文提供的API，设置填充颜色，设置坐标，绘制图形

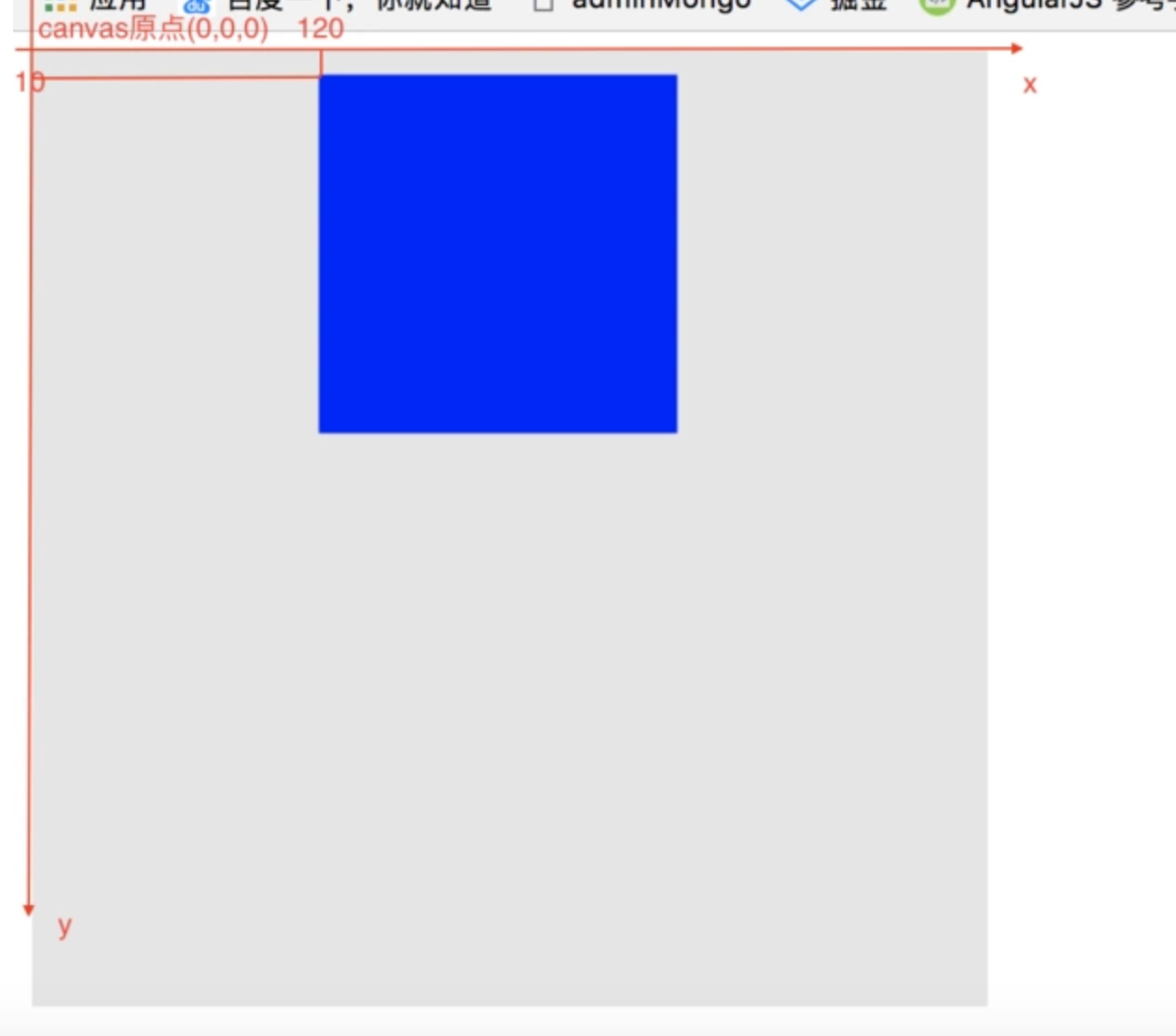

canvas坐标系


Canvas的坐标以左上角为原点，水平向右为X轴，垂直向下为Y轴，以像素为单位，所以每个点都是非负整数。

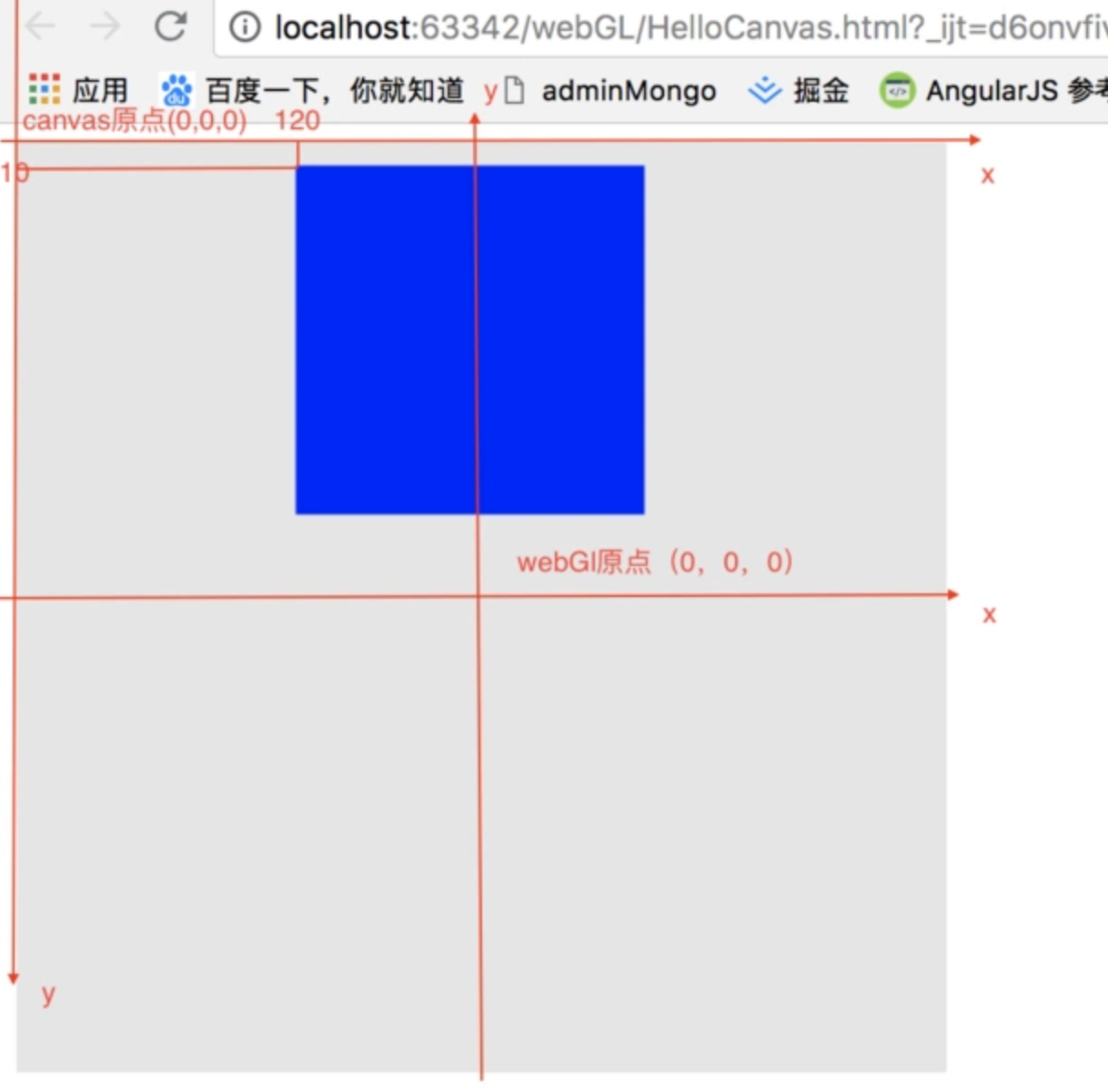

WebGL坐标系

使用webgl绘图虽然也是在canvas中，但是使用的坐标系并不是canvas坐标系，而是webgl自己的坐标系，webgl坐标系的原点在canvas的中心，x轴正向水平向右，y轴正向垂直向上，z轴正向是从屏幕向观察者方向：


总结

webgl使用canvas ，js，着色器语言绘制图形
webgl坐标系和canvas坐标系不同，原点在canvas中心，不是左上角，且y轴正方向是水平向上，不是向下，和高中数学中用的坐标系一样，笛卡尔坐标系。
