如何绘制一个点？

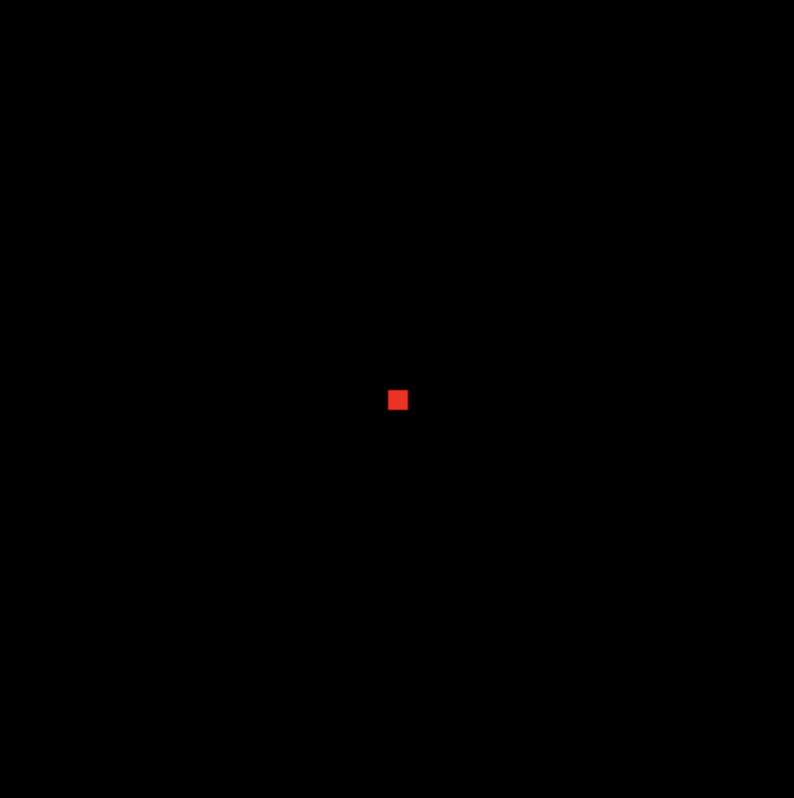

上次讲到了如何清空绘图区，这次来讲解如何绘制一个点。我们将在位于远点（0.0， 0.0， 0.0）处绘制一个十个像素大的红色的点。因为WebGL绘制的是三维图行，所以我们需要指定这个点的三维坐标。

在canvas中，我们绘制一个矩形并填充颜色

  1. ctx.fillStyle = 'rgba(0,0,255, 1.0)';
  2. ctx.fillRect(120, 10, 150, 150);

你可能认为WebGL也差不多。 不幸的是，事情并没有这么简单。 WebGL依赖于一种新的称为着色器的绘图机制。
着色器提供了灵活且强大的绘图二维或三维图形的方法。 所有的WebGL程序必须使用它。着色器不仅强大，而且复杂。仅仅通过一条简单的指令是无法实现的。

什么是着色器？

GLSL 的中文意思是 OpenGL 着色语言，英文全称是 OpenGL Shading Language，它是用来在 OpenGL 编写着色器程序的语言。

我们知道了 GLSL 是用来编写着色器程序的语言，那么新的问题来了，着色器程序是用来做什么的呢？ 简单地说，着色器程序是在显卡（GPU）上运行的简短程序，代替了 GPU 固定渲染管线的一部分，使 GPU 渲染过程中的某些部分允许开发者通过编程进行控制。

用一句话来说：着色器程序允许我们通过编程来控制 GPU 的渲染。

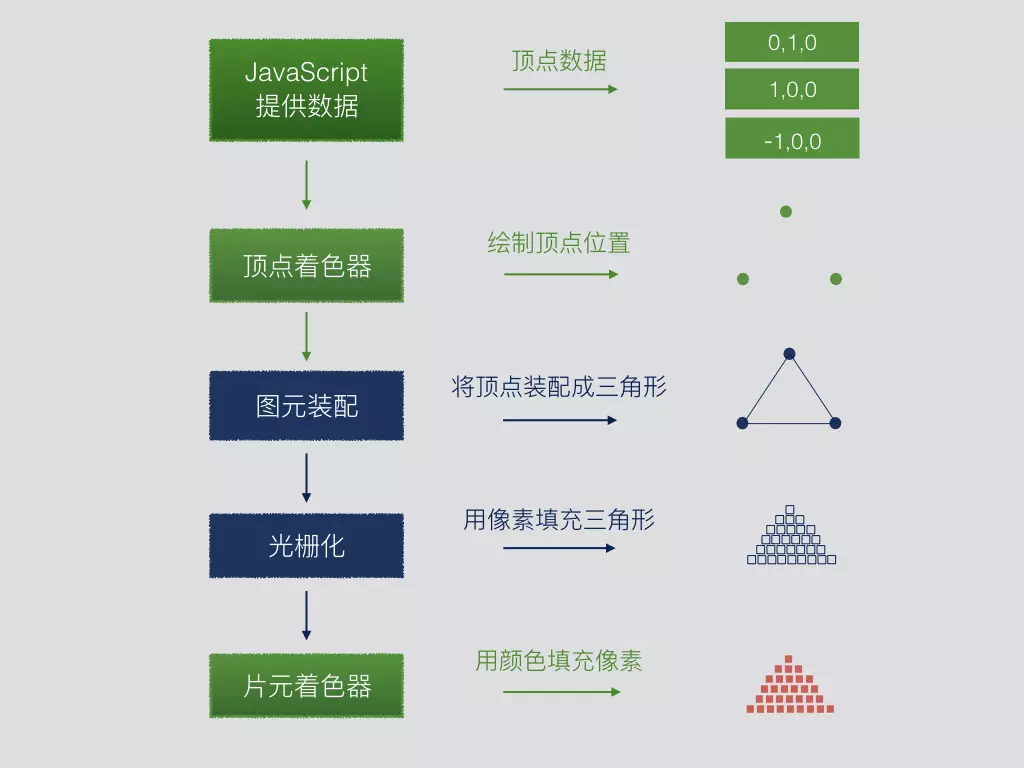

那么 GPU 渲染过程中的哪些部分允许开发者控制呢？下图是对 WebGL 渲染管线的简单演示：


上图简单演示了 WebGL 对一个红色三角形的渲染过程，绿色部分为开发者可以通过编程控制的部分：

  • JavaScript 程序
  • 处理着色器需要的顶点坐标、法向量、颜色、纹理等信息，并负责为着色器提供这些数据，上图为了演示方便，只是提供了三角形顶点的位置数据。
  • 顶点着色器
  • 接收 JavaScript 传递过来的顶点信息，将顶点绘制到对应坐标。
  • 图元装配阶段
  • 将三个顶点装配成指定图元类型，上图采用的是三角形图元。
  • 光栅化阶段 将三角形内部区域用空像素进行填充。
  • 片元着色器 为三角形内部的像素填充颜色信息，上图为暗红色。

实际上，对顶点信息的变换操作既可以在 JavaScript 中进行，也可以在着色器程序中进行。通常我们都是在 JavaScript 中生成一个包含了所有变换的最终变换矩阵，然后将该矩阵传递给着色器，利用 GPU 并行计算优势对所有顶点执行变换。

开始绘制一个点

1. 准备着色器代码

我们从着色器程序开始入手，先用GLSL编写顶点着色器和片元着色器。

  • 顶点着色器

顶点着色器的主要任务是告诉 GPU 在裁剪坐标系的原点（也就是屏幕中心）画一个大小为 10 的点。

  1. void main(){
  2.     //声明顶点位置
  3.     gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
  4.     //声明待绘制的点的大小。
  5.     gl_PointSize = 10.0;
  6. }
  • 片元着色器 顶点着色器中的数据经过图元装配和光栅化之后，来到了片元着色器，在本例中，片元着色器的任务是通知 GPU 将光栅化后的像素渲染成红色，所以片元着色器要对内置变量 gl_FragColor （代表像素要填充的颜色）进行赋值。
    1. void main(){
    2.   //设置像素的填充颜色为红色。
    3.   gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    4. }

这样，就写好了着色器的代码。
这些代码后续会进行解释，我们先来实现效果

2.绘制一个点

  1. <!doctype html>
  3. <html>
  5. <head>
  7.     <meta charset="UTF-8">
  9.     <meta name="viewport"
  11.           content="width=device-width, user-scalable=no, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0">
  13.     <meta http-equiv="X-UA-Compatible" content="ie=edge">
  15.     <title>Document</title>
  17. </head>
  19. <body onload="main()">
  21. <canvas id="canvas" height="400" width="400">
  23.     你的浏览器不支持WebGL，请更换新的浏览器
  25. </canvas>
  27. </body>
  29. <script src="../lib/webgl-util.js" ></script>
  30. <script src="../lib/webgl-debug.js" ></script>
  31. <script src="../lib/cuon-utils.js" ></script>
  33. <script>
  35.     //顶点着色器程序
  36.     var VSHADER_SOURCE="" +
  37.         "void main(){\n" +
  38.         "   gl_Position = vec4(0.0,0.0,0.0,1.0);\n" +//设置坐标
  39.         "   gl_PointSize = 10.0;\n" +//设置尺寸
  40.         "}\n";
  43.     //片元着色器程序
  44.     var FSHADER_SOURCE = "" +
  45.         "void main(){\n" +
  46.         "   gl_FragColor = vec4(1.0,0.0,0.0,1.0);\n" +//设置颜色
  47.         "}\n";
  49.     function main() {
  51.         //首先获取到canvas的dom对象
  52.         var canvas = document.getElementById("canvas");
  54.         //获取到WebGL的上下文
  55.         var gl = getWebGLContext(canvas);
  57.         //不支持WebGL的浏览器将打印一个错误，并结束代码运行
  58.         if (!gl) {
  59.             console.log("浏览器不支持WebGL");
  60.             return;
  62.         }
  64.         //初始化着色器
  66.         if(!initShaders(gl,VSHADER_SOURCE,FSHADER_SOURCE)){
  67.             console.log("初始化着色器失败");
  68.             return;
  70.         }
  73.         //指定一个覆盖（清空）canvas的颜色
  74.         gl.clearColor(0.0, 0.0, 0.0, 1.0);
  76.         //执行清空
  77.         gl.clear(gl.COLOR_BUFFER_BIT);
  80.         //绘制一个点
  81.         gl.drawArrays(gl.POINTS,0,1);
  83.     }
  85. </script>
  87. </html>


看到这里是不是有点懵，为什么这么写，上面那些代码又是做什么的，下一章来仔细解释。
