变量函数最小项表达

  • 0表示非 二进制列出
  • 真值表中值为1是最小项逻辑加就是函数最小项表达式
  • 相邻最小项
    • 只有一个变量不同（互非）的最小项
    • 相邻最小项可以消去一个变量
    • 函数转化为最小项之和形势

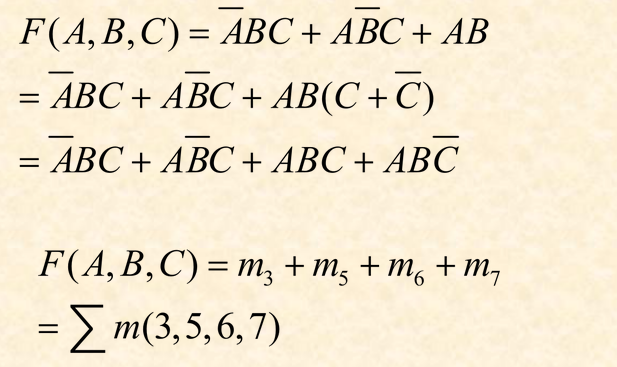

    • 例image.png

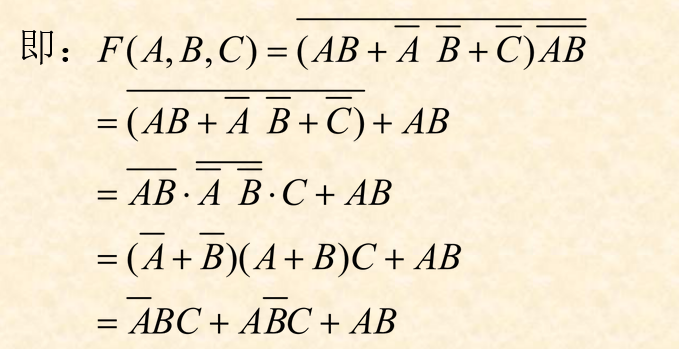

    • 续image.png
  • 真值表转化法
    • 函数F的最小项表达式由使F取值为1的全部最小项之和组成。
    • 例image.png

逻辑函数的化简

————粗体字母表示非—————

  • AB + AB = A
  • A + AB = A
  • A + AB = A + B
  • A + A = A
  • A + A = 1

卡诺图化简法

  • 反演规则（常用）
    • 例子image.png

资源库第二章50页开始

逻辑函数在卡诺图上的表示
