分层的原因
例子：页面的图片由很多个包组成，如果丢包了，那么那个部分就呈现黑色的，后面包补回来了，页面就又给补上了加载好了
通信的条件引发问题：
通信的协议要相同
这样如果协议改了，或是其他细节改了通信就会有问题
解决（原因）：分层思想
模块化的思想，应用起来更加灵活
5类协议按照功能和深浅分为5层
下三层：保证传到报文
物理层：最粗浅简单，帧宽多少，光纤水晶头规格等等，传0递1代码
数据链路层：通过二层地址（MAC地址）传输数据
网络层：通过三层地址（IP地址）传输数据
MAC地址：短期目标（随着位置不断改变）
IP地址：最终目标（始终不变）
上两层：报文翻译
传输层：TCP UDP协议，区分是邮件包还是网络包，如在TCP中80（http）与25（smtp）
应用层：
ping …的时候发生了什么：
准备阶段
MAC地址作用：
源主机先判断和目标主机是否在同一网段
在：目标MAC = 目标主机MAC
不在：目标MAC = 网关MAC
第一阶段：
首先通信的基本要求是掩码一致
在封装ping包过程中，已知自身与对面ip，自身掩码，未知对面掩码，那么默认对面掩码与自身一致算出对面网段
地址解析协议（ARP）
PC1 -> 局域网（广播）：ARP request 给了自己的MAC地址
网关 -> PC1（单播）：ARP reply 由源主机MAC地址单播，给了网关的MAC
把MAC地址封装到ping包
第二阶段：
PC1 -> PC2: echo request
PC2 -> PC1: echo reply
ICMP(echo request echo reply)
IP包头（源IP 目标IP） + ICMP ———>网络层
帧头（目标MAC 源MAC）+ IP包头（源IP 目标IP） + ICMP + 帧尾 ———->数据链路层
设备连接
两种标准
- 568A: 白绿、绿、白橙、蓝、白蓝、橙、白粽、棕
- 568B: 白橙、橙、百绿、蓝、白蓝、绿、白粽、棕
两种网线
- 同级设备： 交叉线
- 不同级设备： 直通线
设备接口类型
- 百兆: FastEthernet
- 千兆: GigabitEthernet
- 万兆: TenGigabitEthernet

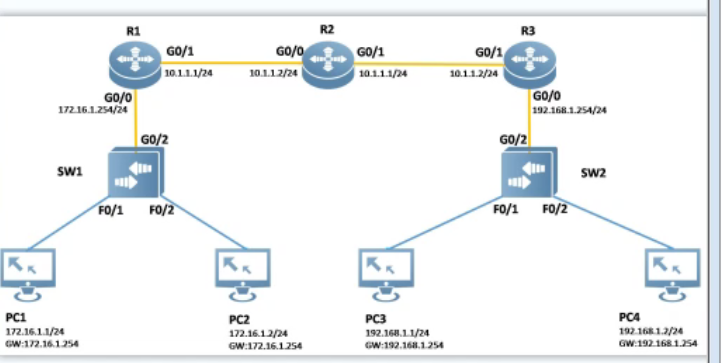

预设拓扑图
、
交换机的工作原理
集线器(HUB) :物理层设备
- (同一时刻，只能有一台PC发数据)CSMA/CD
- “冲突域”
交换机( switch)_:数据链路层设备
- 一张表 show mac-address-table
- PC的MAC地址 交换机的接口编号
- （MAC） ( interface)
- 两个过程
- 收数据: 学习数据帧的源源MAC地址与接口的对应关系
- 发数据: 依据目标MAC地址，查询MAC地址表，进行转发
- 广播帧: 广播
- 组播帧: 默认还是以广播单播帧
- 未知单播帧，广播
- 已知单播帧，单播
VLAN
背景/作用
- 广播域太大
- 不安全
- 限制不同VLAN间通信：
- 在交换机MAC地址中有vlan。在发数据前会确认是否两端属于同一个vlan。若不是就不播
- VLAN PC的MAC地址 交换机的接口编号
- (vlan) （MAC） ( interface)
工作原理
- 什么时候有标签
- 出trunk口打上标签，入trunk口撕掉标签
- PC发出时时没有标签的，故在access线上没有标签，在trunk线上有标签
- IEEE802.EQ /dot1q

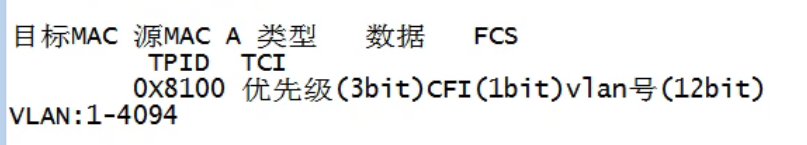

- 标签打在哪里/长什么样
- 打在帧头源mac之后
- 由TPID和TCI组成
- TPID固定，标识该帧打标签
- TCI 16位：优先级 介质 vlan号
- CFI是传输介质，一般固定是0
- VLAN ID12位范围在0-4095，掐头去尾使用1-4094
trunk口
- trunk口不是允许所有vlan，是允许所有创建了的vlan
命令
- 查看
- show interface switchport
- show vlan
- 修剪
- 方法1
- switchport mode trunk
- switchport trunk allow
- only
- remove
- 方法2
- switchport mode trunk
- switchport trunk allow
- remove 1-4094
- add …
- 多个接口配同个地址
- inter vl …ip address…
- inter …switchport mod acc…sw acc cla……
- 多个接口access 同个vlan接口地址
- 当然，no switchport 后直接陪地址也方便…
