UML可以让系统可视化、让规格和设计文档化的表现方法。

类图

UML中的类图(Class Diagram)用于表现 类、接口、实例等之间相互的静态关系。虽然名字叫做类图，但是图中并不仅仅只有类。

类与层次结构

  1. abstract class ParentClass {
  2.     int field1;
  3.     static char field2;
  4.     abstract void methodA();
  5.     double methodB(){
  6.         return 0.0;
  7.     }
  8. }
  9. class ChildClass extends ParentClass{
  10.     @Override
  11.     void methodA() {
  12.     }
  13.     static void methodC(){
  14.     }
  15. }

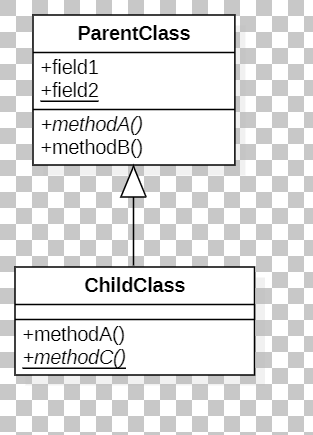

上图展示了ParentClass和ChildClass两个类之间的关系，其中空心箭头表明了两者之间的层次关系。箭头由子类指向父类。这表示继承。
上图中，长方形内部被横线分为三个区域

  • 类名
  • 字段名
  • 方法名

静态字段带有下划线，如field2。抽象方法用斜体表示。静态方法有下划线。

接口与实现

  1. public interface Printable {
  2.     abstract void print();
  3.     abstract void newPage();
  4. }
  5. class PrintClass implements Printable{
  6.     @Override
  7.     public void print() {
  8.     }
  9.     @Override
  10.     public void newPage() {
  11.     }
  12. }

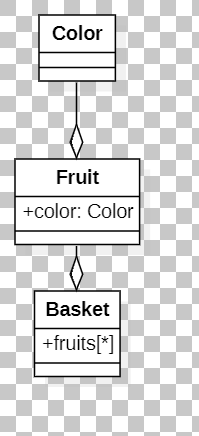

聚合


  1. public class Basket {
  2.     Fruit[] fruits;
  3. }
  4. class Fruit{
  5.     Color clolr;
  6. }
  7. class Color{}

将“持有”关系称为聚合(aggregation)。
在UML中使用空心菱形的实线表示聚合关系。

可见性(访问控制)

“+”表示public方法和字段
“-”表示private方法和字段
“#”表示protected方法和字段(能够访问这些字段的只能是该类自身、该类的子类以及同一包中的类)
“~”表示只有同一包中的类才能访问字段和方法

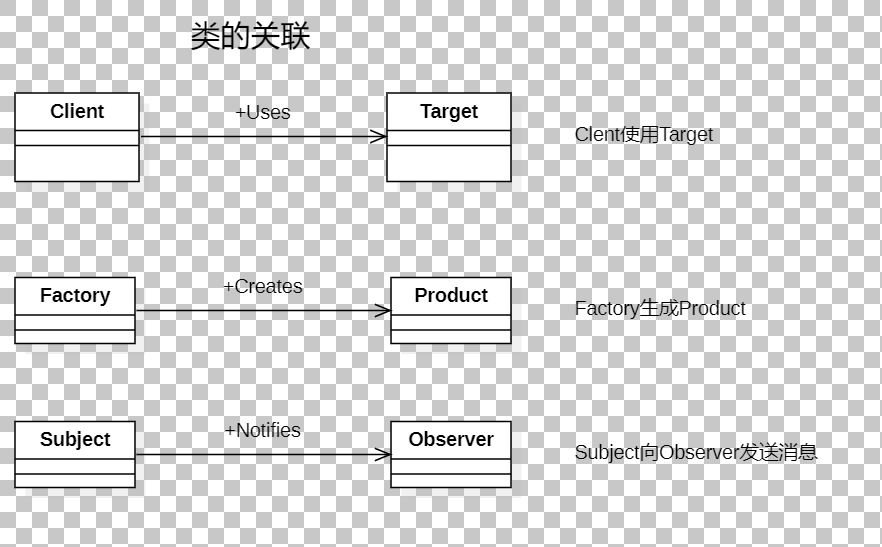

类的关联
