不得不说的车床控制顺序关系，任何设备里面的控制逻辑，
都有先后顺序，举一反三，让大家理解一个顺序控制的嵌套关系！
话不多说，先上图！

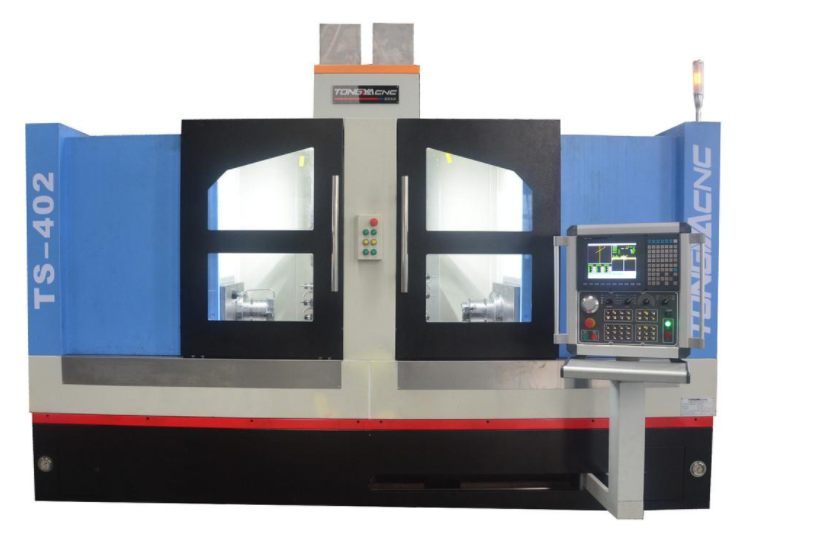

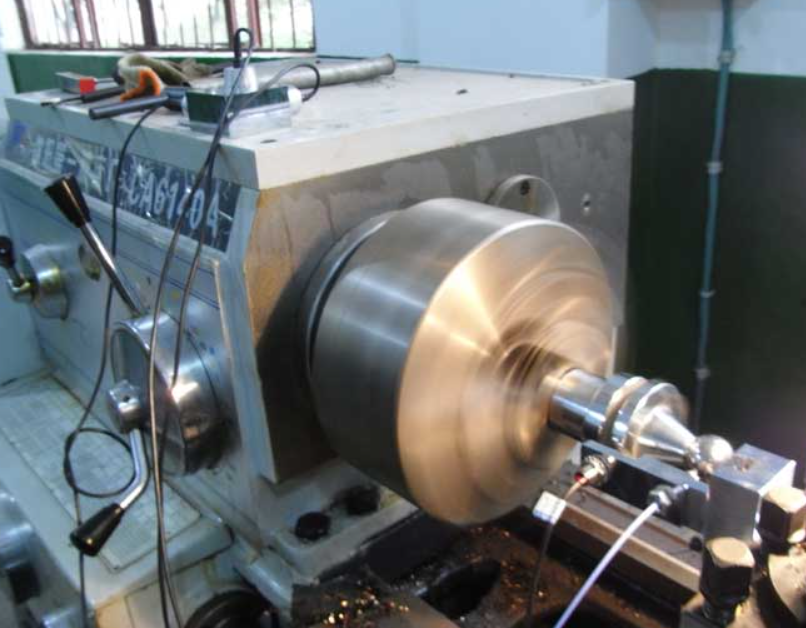

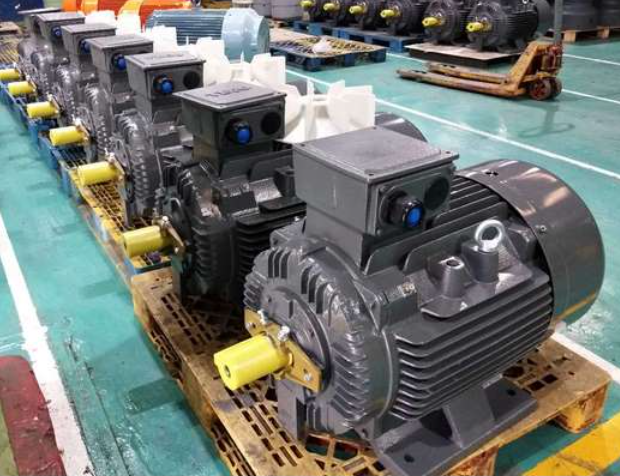

下面几张是厂里的车床和内部所用主要元件的图片：

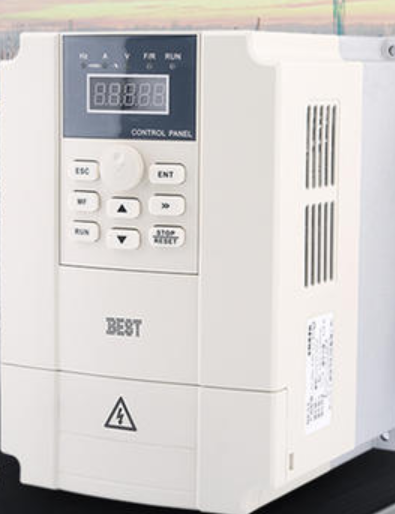

下面是变频驱动器，现在工厂里面驱动电机都是用这个“家伙”，它的主要作用就是能改变马达运行的频率，当然还有其它用途，后面的文章我会在详细分析变频器的原理和作用。

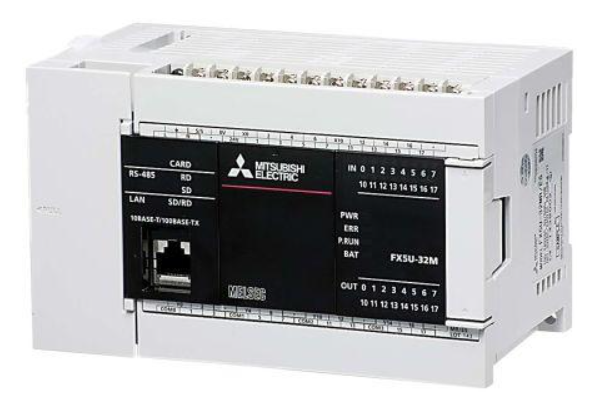

接下来还有一个我们自动化控制的核心“部件”PLC，如图所示（三菱FX5U系列）：
现在几乎所有的工业控制都离不开PLC，可以说PLC技术是工业自动化控制技术的核心！
1. 了解控制要求
1.1 车床主轴转动前，要求先给齿轮箱供润滑油，既先要保证油泵电机启动后，才能 启动主轴电机
1.2 当按下油泵电机启动按钮后，油泵电机启动，当按下油泵电机停止按钮，油泵停止工作。
1.3 当油泵电机工作后，按下主轴电机启动按钮，主轴运行，按下主轴电机停止按钮后，主轴电机停止运行。

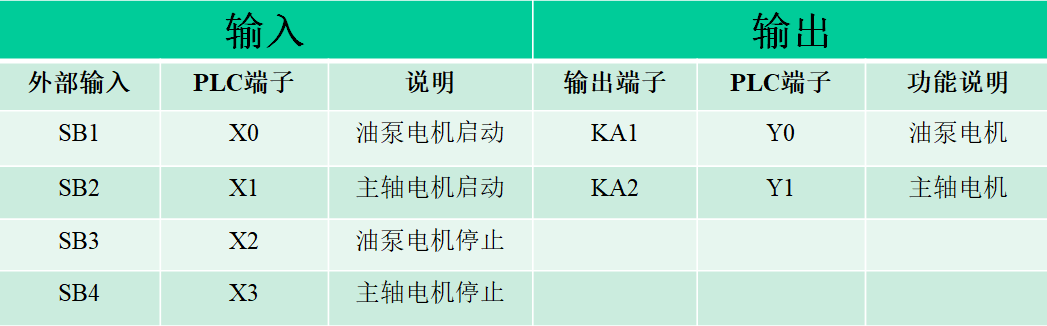

2. **分配io点位**
3. 知识点
3.1 认识常开符号
3.2 认识常闭符号
3.3 理解自锁逻辑，即：按钮按下后电机运行，即使松开按钮，电机也能继续运行！
3.4 理解顺序控制逻辑，即：当必要条件没有成立时，不能进行下一步的动作！

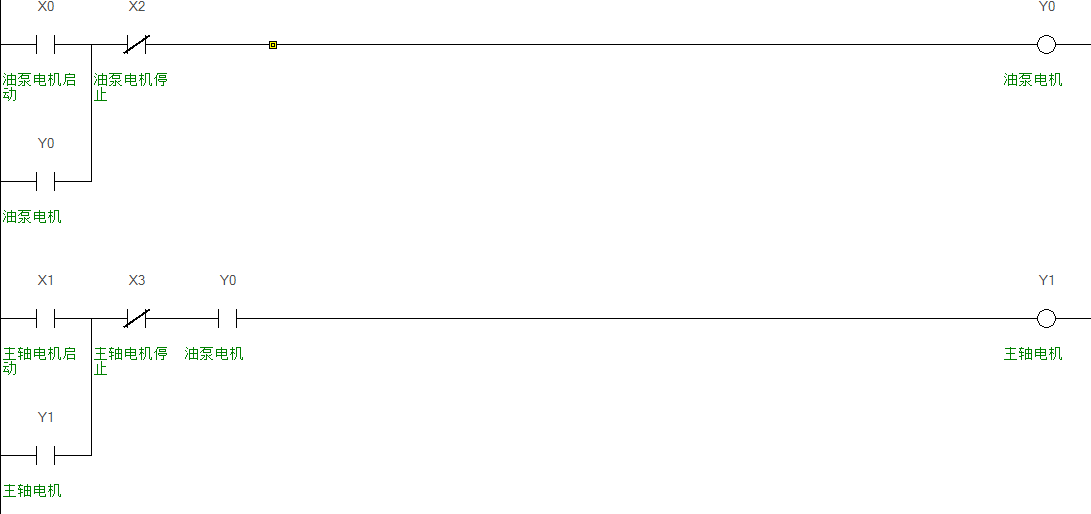

4. **编写梯形图
看了以上的图文讲解，相信大部分人已经明白了这节课讲述的知识点了，但是估计很多小白最关心的还是怎么在电脑软中写程序吧！那就上最直接的干货，手把手教大家从0基础学习三菱PLC编程软件的操作，注意哦！是真正的0基础教学，请大家认真看完下面几个视频，保证你能**听的懂！学得会！让你知其然还要知其所以然！ **点击视频右下角全屏播放效果更佳。
