本节将介绍如何利用CubeMX配置GPIO为输出模式驱动LED灯
开发环境：CubeMX+MDK5.27
芯片型号:STM32F103ZET6
时间：2020/07/06
打开CubeMX，如图点击ACCESS TO MCU SELECTOR

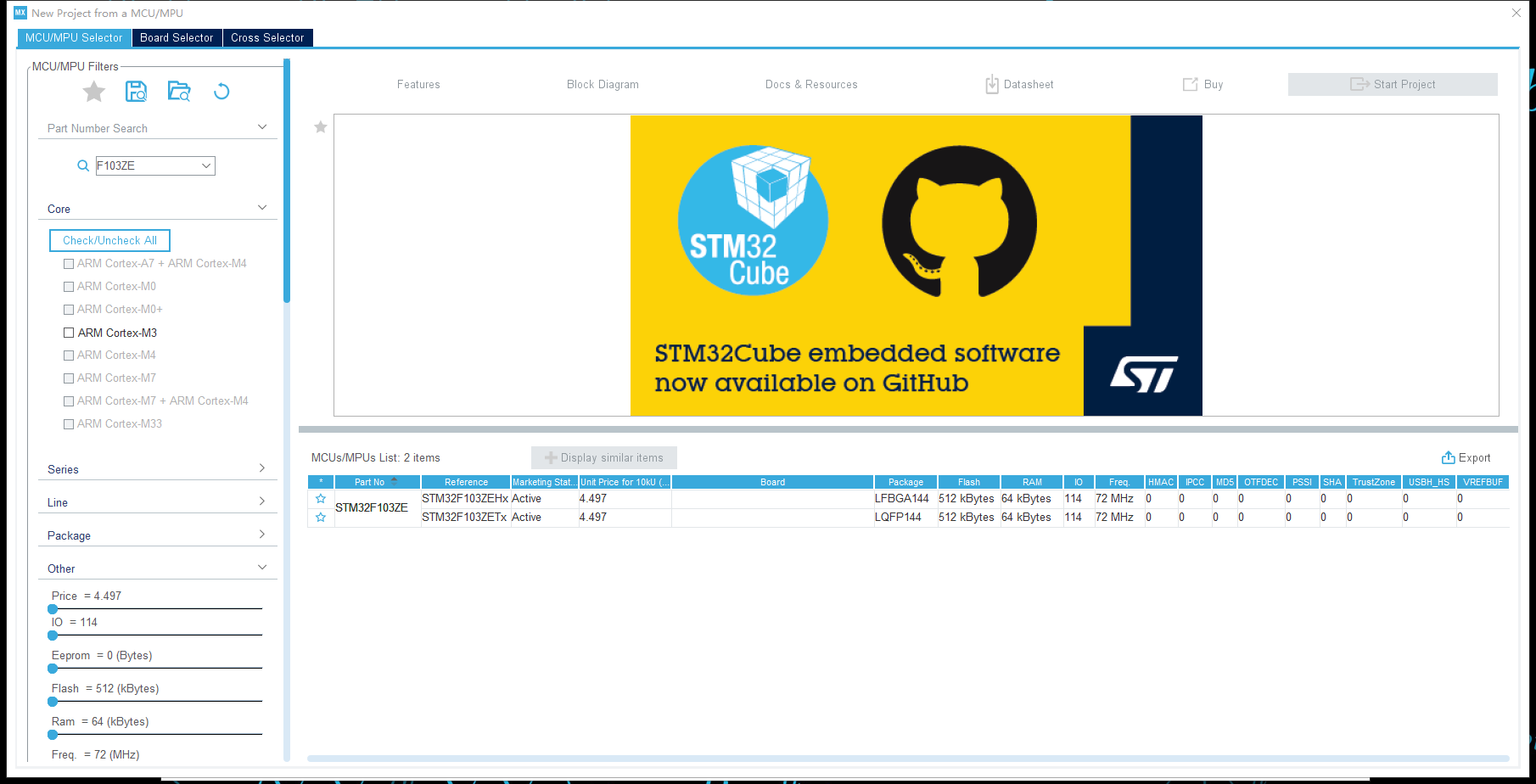

在弹出的窗口中进行芯片的选型，直接在左侧搜索框中搜索F103ZE，如图所示
选择ZETx芯片，双击它即可，这是CubeMX会来到芯片配置界面，如图所示
该界面依次分为Pinout&Configuration\Clock Configuration\Project Manager\Tools四个部分，第一个界面的功能主要是用于配置STM32的各种外设例如GPIO、USART、ADC、RCC、TIM等。第二个界面则是配置STM32的时钟树。第三个界面是工程的配置。第四个界面是一些工具，可以计算整个工程的功耗。

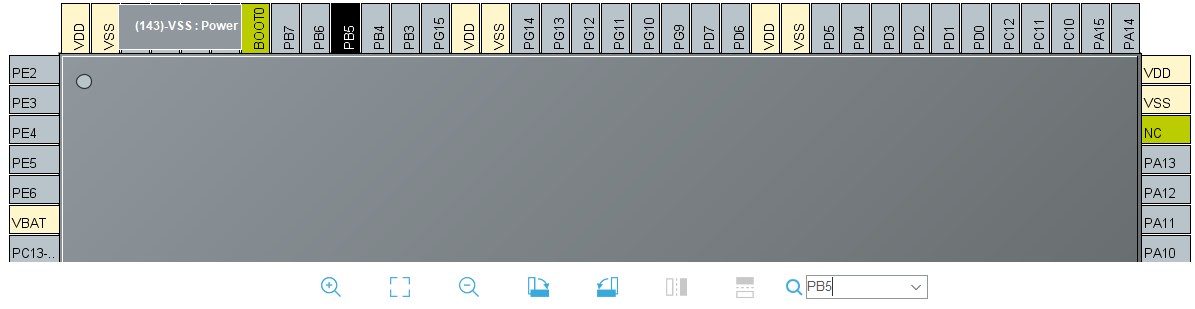

下面我们开始配置GPIO，首先查看开发板原理图得知LED0与PB5连接、LED1与PE5连接，因此我们需要配置PB5\PE5为输出模式。在搜索框中输入PB5，此时对应的引脚会不停的切换颜色便于寻找，如图
在相应的引脚处，左键单击会出现很多选项，我们选择GPIO_Output将GPIO配置为输出模式，此时PB5变成了绿色表面此引脚已进行配置。我们在左侧菜单栏点击System Core找到GPIO并点击它，此时弹出一个界面可以具体配置GPIO的各种参数，如图所示
为了让LED默认为熄灭状态，我们设置第三个参数GPIO output level为High，同时更改User Label为LED0。
配置好GPIO后，我们需要配置RCC时钟，点击System Core下的RCC选择高速时钟HSE为Crystal/Ceramic Resonator(外部晶振)。
接下来点击Clock Configuration进行STM32时钟树的配置。具体配置见图
配置完时钟树，我们点击Project Manager设置工程参数,具体配置如图
点击左侧的Code Generator更改代码生成配置
选择第一个会将所有HAL库函数添加到工程中，选择第二个则只会将用到的HAL库添加到工程中，具体选哪个看个人需求，本次我们选择第一个
勾选第一个选项则会将外设相关代码单独生成一个.c和.h文件，本次我们勾选。
完成上述步骤，点击GENERATE CODE，生成完毕弹出以下窗口
点击Open Project开始代码编写，点击Application/User目录下的main.c在while(1)循环内添加代码完成流水灯的实现，如图
编译，烧录，实验成功
