前言

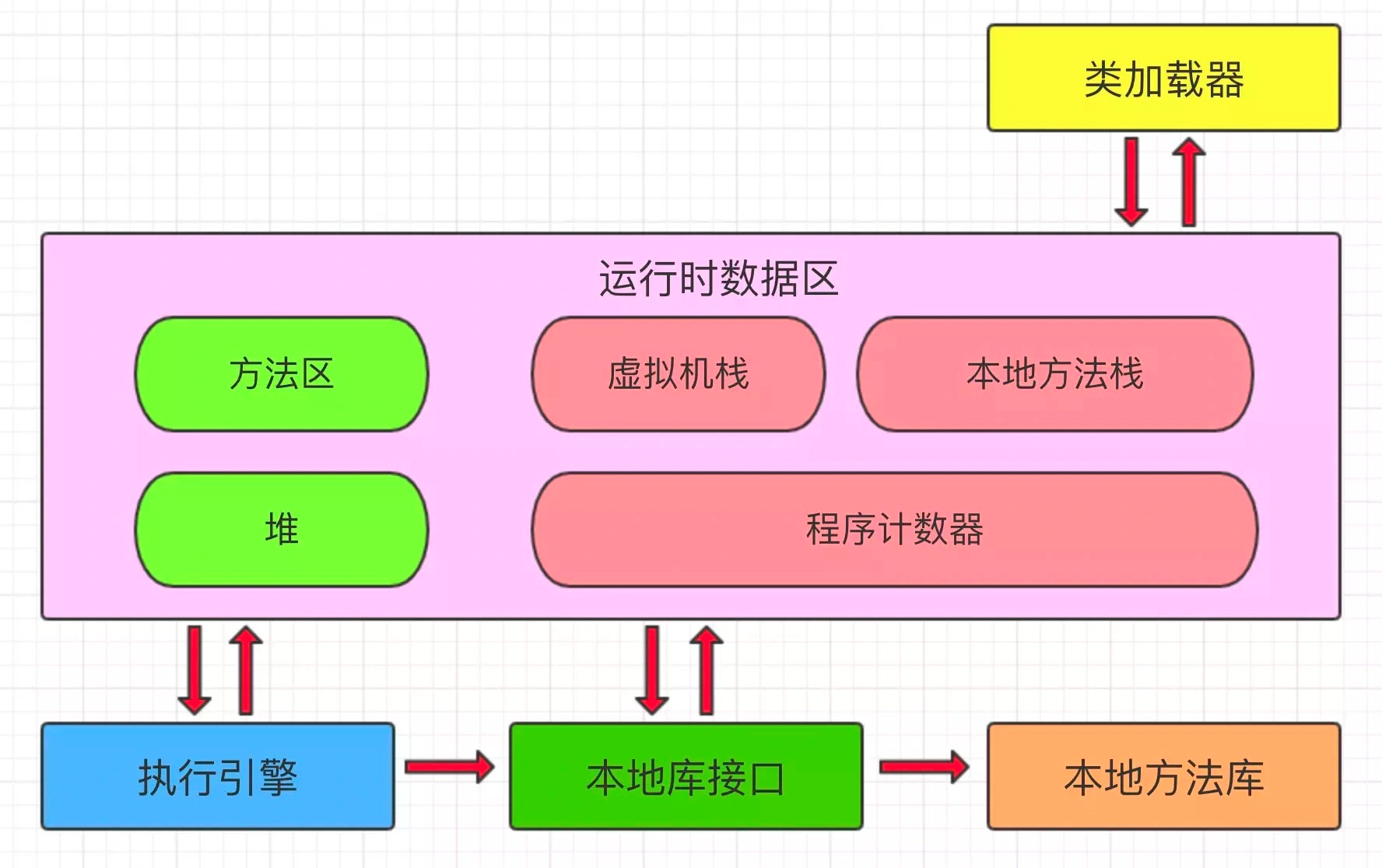

JVM 可以分为 5 个部分，分别是：

类加载器（Class Loader）：加载字节码文件到内存。
运行时数据区（Runtime Data Area）：JVM 核心内存空间结构模型。
执行引擎（Execution Engine）：对 JVM 指令进行解析，翻译成机器码，解析完成后提交到操作系统中。
本地库接口（Native Interface）：供 Java 调用的融合了不同开发语言的原生库。
本地方法库（Native Libraies）：Java 本地方法的具体实现。

这其中最复杂的是运行时数据区，它也是 JVM 内存结构最重要的部分。

运行时数据区

运行时数据区又可以分为方法区、虚拟机栈、本地方法栈、堆以及程序计数器。这在JDK 1.8 和之前的版本略有不同：

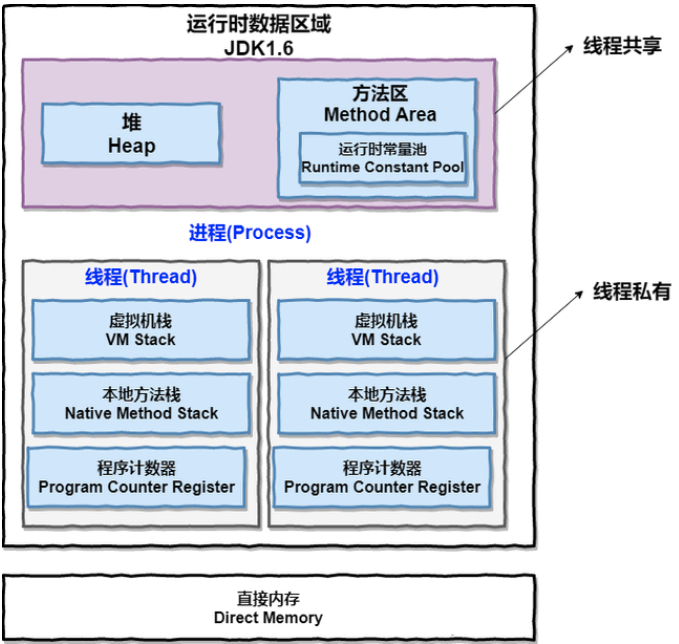

JDK 1.8 之前：

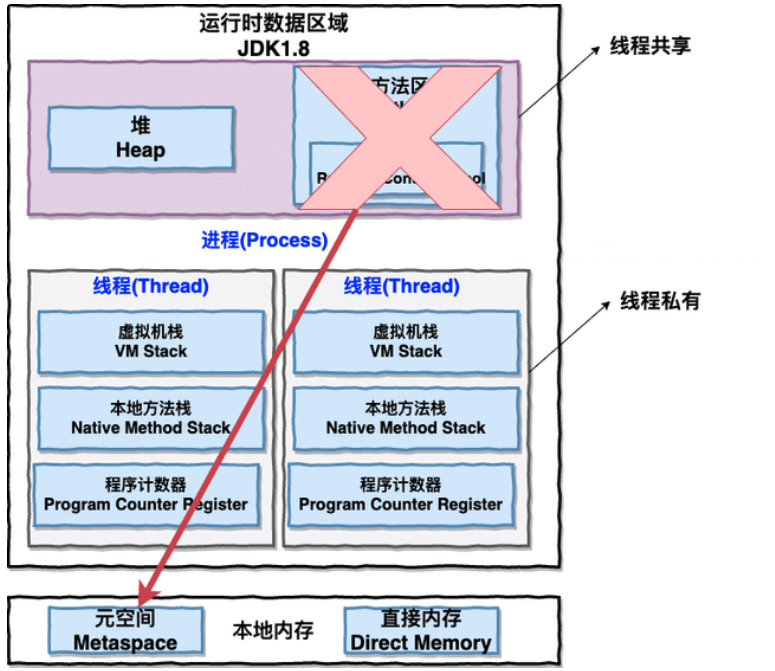

JDK 1.8 ：

线程私有的：

程序计数器
虚拟机栈
本地方法栈

线程共享的：

堆
方法区
直接内存 (非运行时数据区的一部分)

Runtime类

每个JVM只有一个Runtime实例。即为运行时环境，相当于内存结构的中间的那个框框：运行时环境。

程序计数器（Program Counter Register）

用来记录下一条 jvm 指令的地址行号

程序计数器

Java 虚拟机栈（Java Virtual Machine Stacks）

Java方法执行的内存模型：存储局部变量表、操作数栈、动态链接、方法返回地址等信息。生命周期与线程相同

虚拟机栈

本地方法栈（Native Stacks）

虚拟机栈为虚拟机执行 Java 方法服务，而本地方法栈则为虚拟机使用到的 Native 方法服务

和虚拟机栈所发挥的作用非常相似，区别是： 虚拟机栈为虚拟机执行 Java 方法（也就是字节码）服务，而本地方法栈则为虚拟机使用到的 Native 方法服务。
方法执行完毕后相应的栈帧也会出栈并释放内存空间，也会出现 StackOverFlowError 和 OutOfMemoryError 两种错误。

堆（Heap）

存放对象实例，几乎所有的对象实例以及数组都在这里分配内存

方法区（Method Area）

是用来存储类信息、字段信息、方法信息、常量、静态变量以及编译后的代码等数据

方法区是用于存储已被虚拟机加载的 类信息、字段信息、方法信息、常量、静态变量、即时编译器编译后的代码等数据。

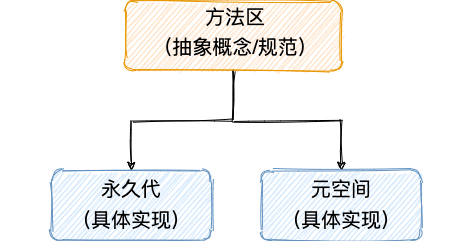

方法区是一种规范，方法区到底要如何实现那就是虚拟机自己要考虑的事情了。也就是说，在不同的虚拟机实现上，方法区的实现是不同的。

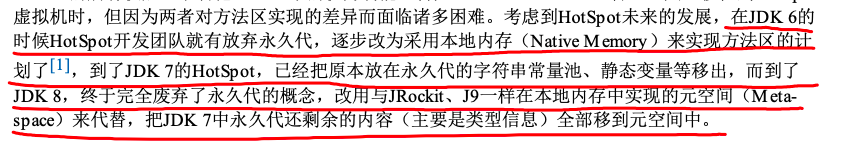

永久代是 JDK 1.8 之前的方法区实现，JDK 1.8 及以后方法区的实现变成了元空间。

为什么要将永久代 (PermGen) 替换为元空间 (MetaSpace) 呢?

1、整个永久代有一个 JVM 本身设置的固定大小上限，无法进行调整，而元空间使用的是直接内存，受本机可用内存的限制，虽然元空间仍旧可能溢出，但是比原来出现的几率会更小。

当元空间溢出时会得到如下错误：java.lang.OutOfMemoryError: MetaSpace

你可以使用 -XX：MaxMetaspaceSize 标志设置最大元空间大小，默认值为 unlimited，这意味着它只受系统内存的限制。-XX：MetaspaceSize 调整标志定义元空间的初始大小如果未指定此标志，则 Metaspace 将根据运行时的应用程序需求动态地重新调整大小。
2、元空间里面存放的是类的元数据，这样加载多少类的元数据就不由 MaxPermSize 控制了, 而由系统的实际可用空间来控制，这样能加载的类就更多了。
3、在 JDK8，合并 HotSpot 和 JRockit 的代码时, JRockit 从来没有一个叫永久代的东西, 合并之后就没有必要额外的设置这么一个永久代的地方了。
方法区常用参数有哪些？
JDK 1.8 之前永久代还没被彻底移除的时候通常通过下面这些参数来调节方法区大小。

//方法区 (永久代) 初始大小
-XX:PermSize=N
//方法区 (永久代) 最大大小,超过这个值将会抛出 OutOfMemoryError 异常:java.lang.OutOfMemoryError: PermGen
-XX:MaxPermSize=N

相对而言，垃圾收集行为在这个区域是比较少出现的，但并非数据进入方法区后就“永久存在”了。

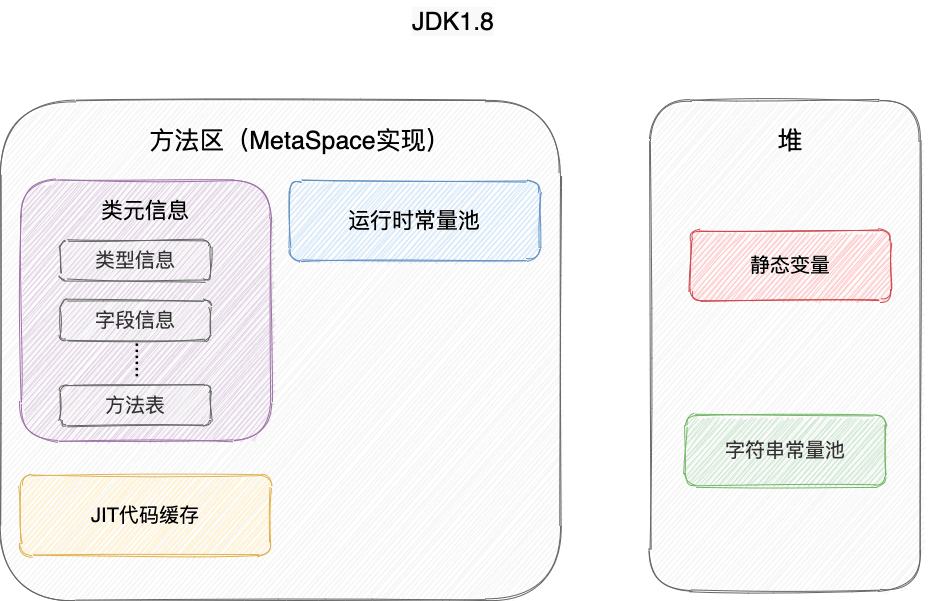

JDK 1.8 的时候，方法区（HotSpot 的永久代）被彻底移除了（JDK1.7 就已经开始了），取而代之是元空间，元空间使用的是直接内存。下面是一些常用参数：

//设置 Metaspace 的初始（和最小大小）
-XX:MetaspaceSize=N
//设置 Metaspace 的
-XX:MaxMetaspaceSize=N

与永久代很大的不同就是，如果不指定大小的话，随着更多类的创建，虚拟机会耗尽所有可用的系统内存。

运行时常量池

Class 文件中除了有类的版本、字段、方法、接口等描述信息外，还有用于存放编译期生成的各种字面量（Literal）和符号引用（Symbolic Reference）的 常量池表(Constant Pool Table) 。
字面量是源代码中的固定值的表示法，即通过字面我们就能知道其值的含义。字面量包括整数、浮点数和字符串字面量，符号引用包括类符号引用、字段符号引用、方法符号引用和接口方法符号引用。
常量池表会在类加载后存放到方法区的运行时常量池中。
运行时常量池的功能类似于传统编程语言的符号表，尽管它包含了比典型符号表更广泛的数据。
既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存时会抛出 OutOfMemoryError 错误。

字符串常量池

字符串常量池 是 JVM 为了提升性能和减少内存消耗针对字符串（String 类）专门开辟的一块区域，主要目的是为了避免字符串的重复创建。
HotSpot 虚拟机中字符串常量池的实现是 src/hotspot/share/classfile/stringTable.cpp ,StringTable本质上就是一个HashSet<String> ,容量为 StringTableSize（可以通过 -XX:StringTableSize 参数来设置）。
StringTable 中保存的是字符串对象的引用，字符串对象的引用指向堆中的字符串对象。

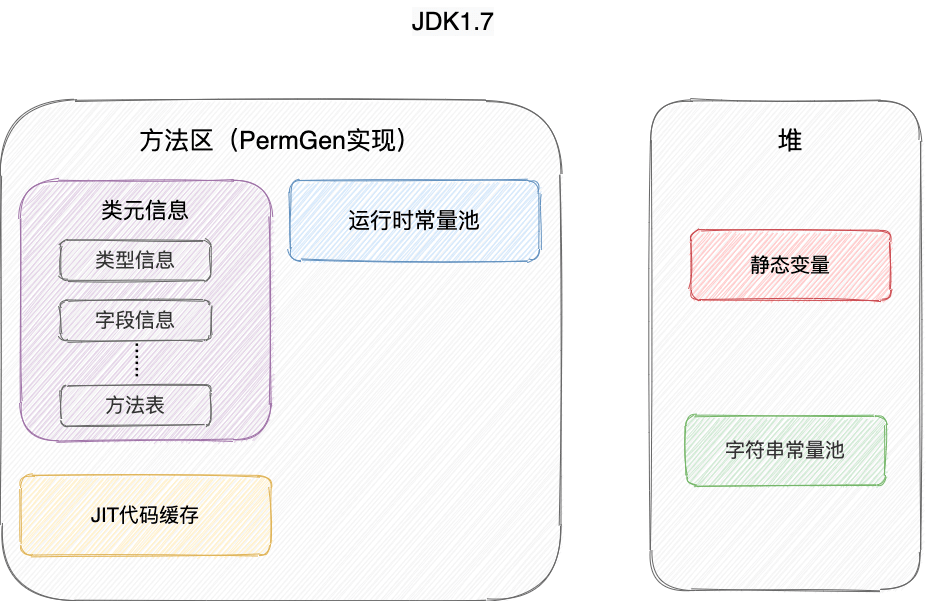

JDK1.7 之前，字符串常量池存放在永久代。JDK1.7 字符串常量池和静态变量从永久代移动了 Java 堆中。

JDK 1.7 为什么要将字符串常量池移动到堆中？
主要是因为永久代（方法区实现）的 GC 回收效率太低，只有在整堆收集 (Full GC)的时候才会被执行 GC。Java 程序中通常会有大量的被创建的字符串等待回收，将字符串常量池放到堆中，能够更高效及时地回收字符串内存。

直接内存（Direct Memory)

直接内存并不是虚拟机运行时数据区的一部分，也不是虚拟机规范中定义的内存区域，但是这部分内存也被频繁地使用。而且也可能导致 OutOfMemoryError 错误出现。
