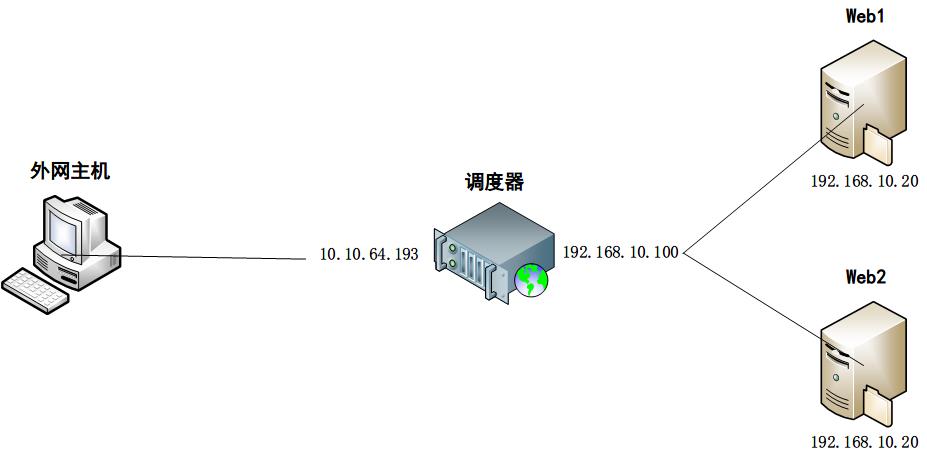

一、实验准备

设置两个不同网段，关闭防火墙，设置路由
2. 调度器开启中继模式

3. Web服务器安装httpd，并编写测试页

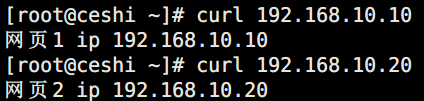

4. 外网客户机访问测试页

5. 安装ipvsadm软件包

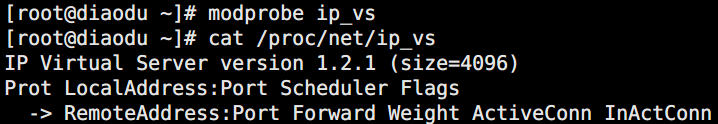

6. 装载LVS模块

二、LVS-NAT配置

l ipvsadm 命令

新增和修改集群	ipvsadm -A\|E -t\|u\|f service-address [-s scheduler]
	-A：添加		-E：修改
	-D：删除		-C：清空
	-t：指定tcp		-u：指定udp
	-s：指定调度算法（默认是wlc）	RR（轮询） WRR（加权轮询） SH（源地址hash，实现session保持） DH（目的地址hash）			LC（最小连接数） WLC（加权最小连接） SED（最短期望延迟） NQ（永不排队）
管理服务器池中的RS	ipvsadm -a\|e -t\|u\|f service-address -r server-address [-g\|i\|m] [-w weight] [-x upper] [-y lower]
	-a：添加可调度的服务器节点		-e：修改添加的服务器节点
	-d：删除服务器节点		-r：指定节点服务器IP地址（RIP）
	-g：使用DR模型	-i：TUN模型		-m：NAT模型（默认是DR模型）
	-w：权重

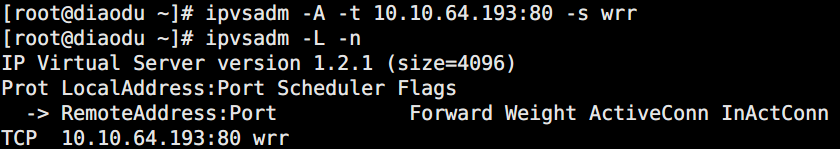

添加集群

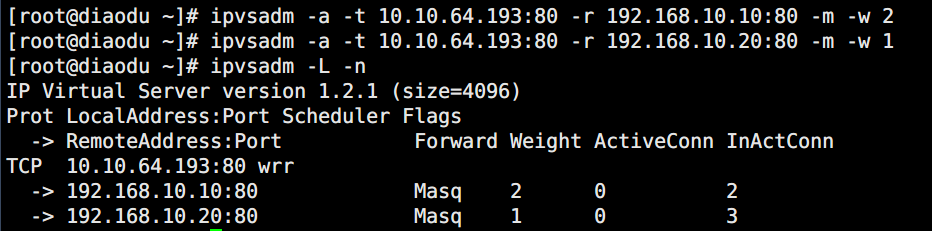

2. 添加服务器中的RS

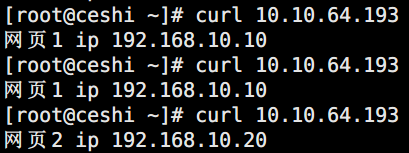

3. 访问验证结果

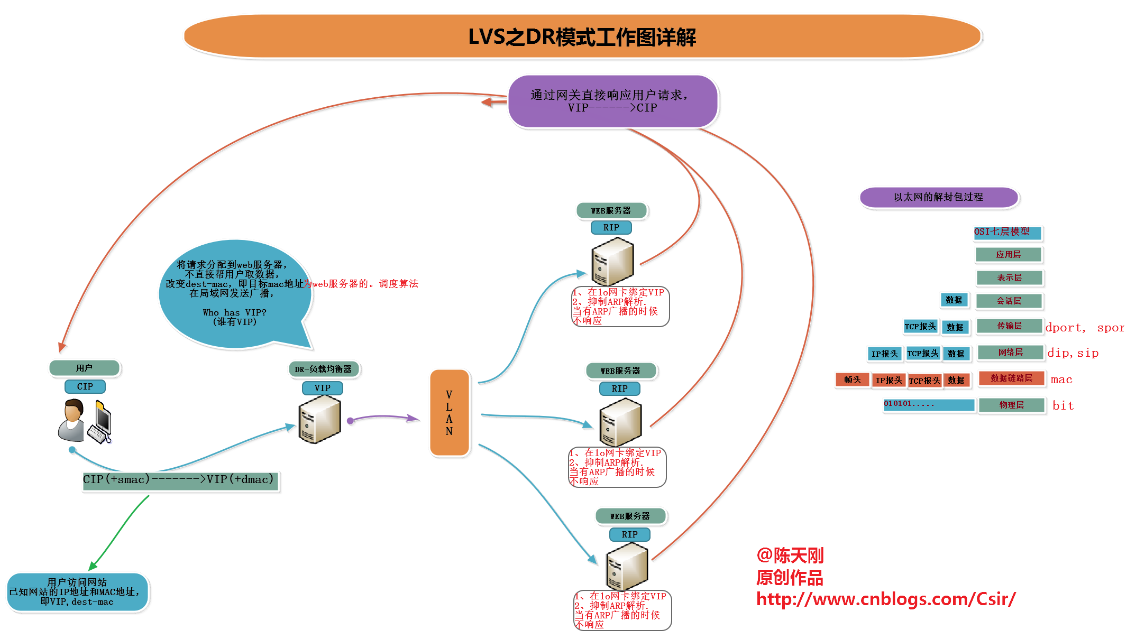

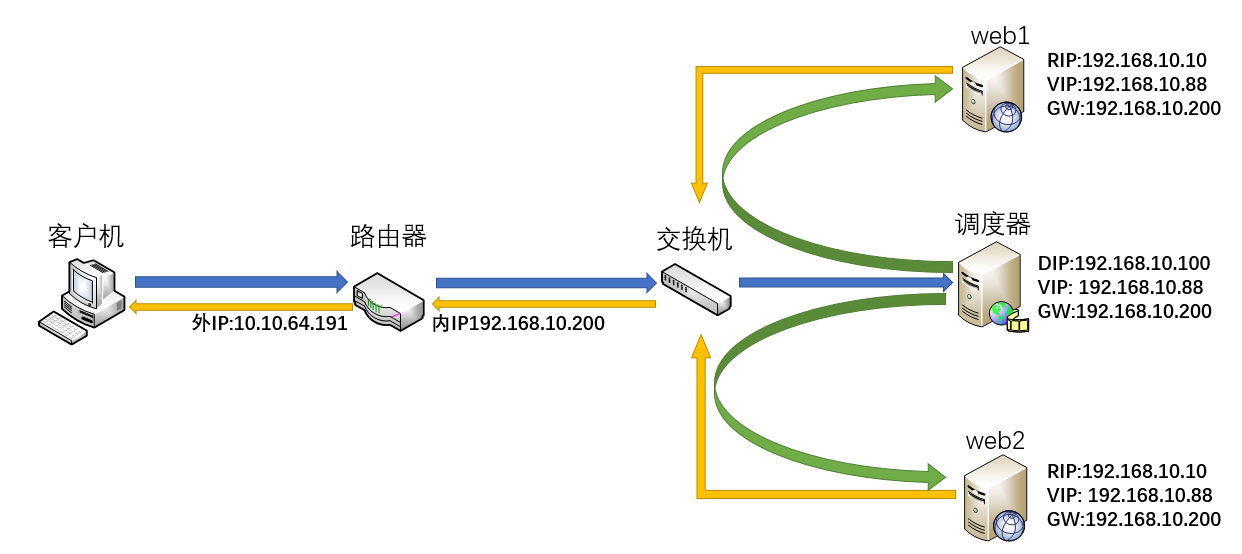

三、LVS-DR配置

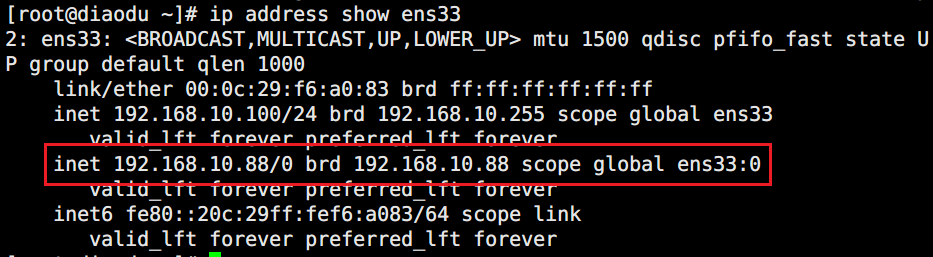

1. 在调度器上配置客户端能访问的VIP

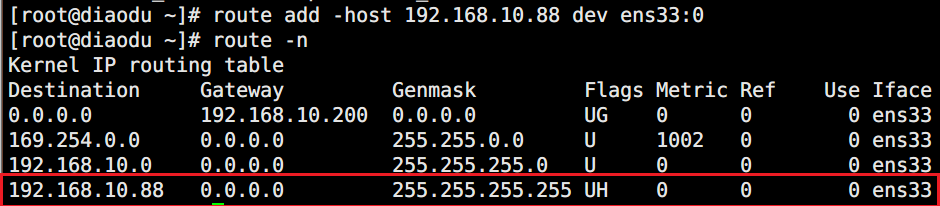

2. 配置VIP到调度器的路由

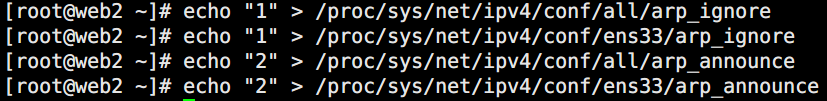

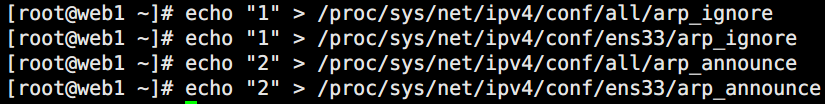

3. 调整web服务器内核参数，抑制ARP响应

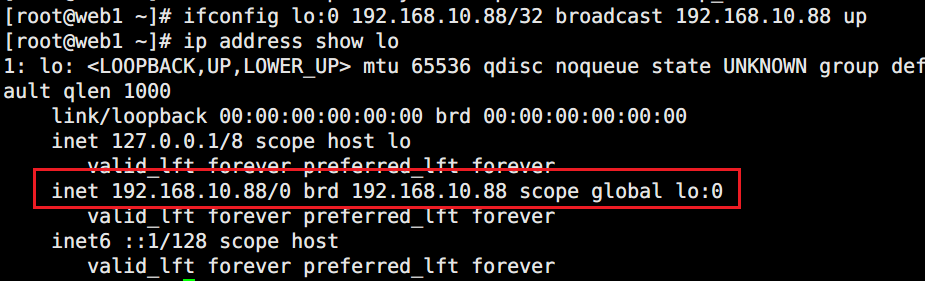

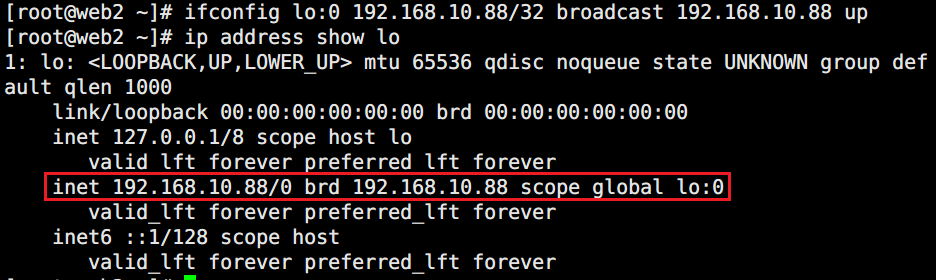

4. 在web服务器自身网卡的回环地址子接口上配置VIP

5. Web服务器上配置VIP的路由

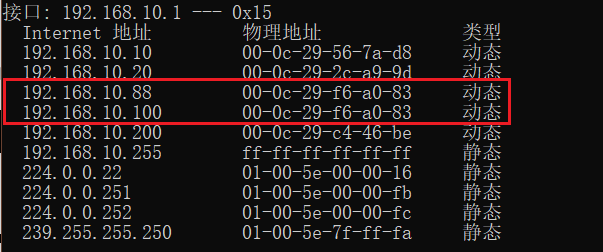

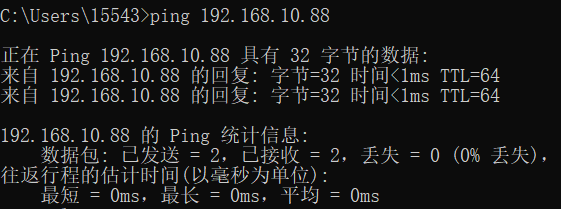

6. 用客户机ping VIP，检查连通性

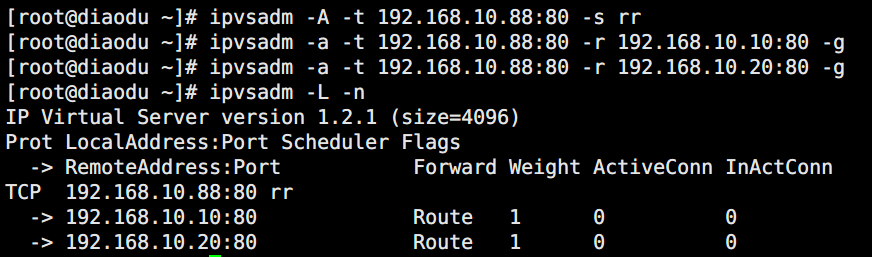

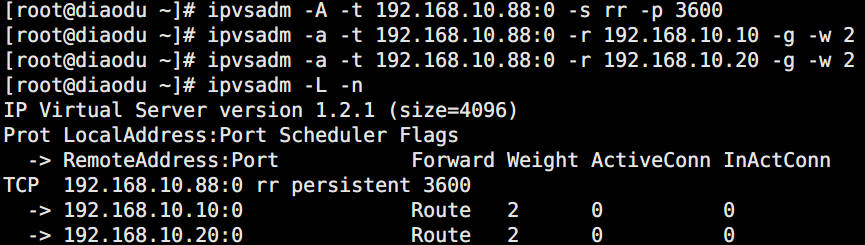

7. 配置调度器的调度规则

8. 浏览器验证LVS-DR集群结果

9. arp_ignore和arp_announce参数示例

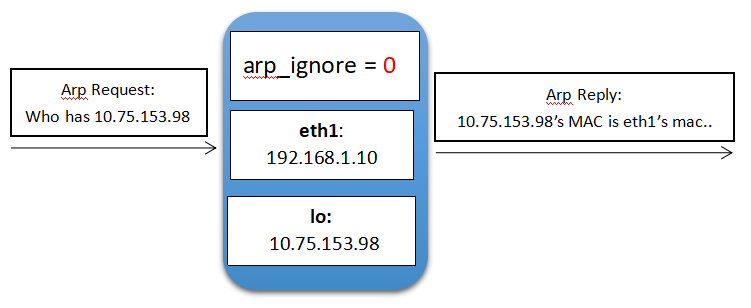

（1）当arp_ignore参数配置为0时，eth1网卡上收到目的IP为环回网卡IP的arp请求，但是eth1也会返回arp响应，把自己的mac地址告诉对端。

（2）当arp_ignore参数配置为1时，eth1网卡上收到目的IP为环回网卡IP的arp请求，发现请求的IP不是自己网卡上的IP，不会回arp响应。

（3）当arp_announce参数配置为0时，系统要发送的IP包源地址为eth1的地址，IP包目的地址根据路由表查询判断需要从eth2网卡发出，这时会先从eth2网卡发起一个arp请求，用于获取目的IP地址的MAC地址。该arp请求的源MAC自然是eth2网卡的MAC地址，但是源IP地址会选择eth1网卡的地址。

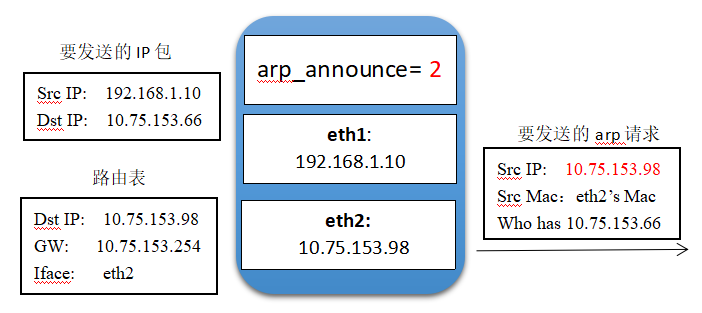

（4）当arp_announce参数配置为2时，eth2网卡发起arp请求时，源IP地址会选择eth2网卡自身的IP地址。
10. arp_ignore和arp_announce参数在DR模式下的作用
（1）arp_ignore
　　因为DR模式下，每个真实服务器节点都要在环回网卡上绑定虚拟服务IP。这时候，如果客户端对于虚拟服务IP的arp请求广播到了各个真实服务器节点，如果arp_ignore参数配置为0，则各个真实服务器节点都会响应该arp请求，此时客户端就无法正确获取LVS节点上正确的虚拟服务IP所在网卡的MAC地址。假如某个真实服务器节点A的网卡eth1响应了该arp请求，客户端把A节点的eth1网卡的MAC地址误认为是LVS节点的虚拟服务IP所在网卡的MAC，从而将业务请求消息直接发到了A节点的eth1网卡。这时候虽然因为A节点在环回网卡上也绑定了虚拟服务IP，所以A节点也能正常处理请求，业务暂时不会受到影响。但时此时由于客户端请求没有发到LVS的虚拟服务IP上，所以LVS的负载均衡能力没有生效。造成的后果就是，A节点一直在单节点运行，业务量过大时可能会出现性能瓶颈。
　　所以DR模式下要求arp_ignore参数要求配置为1。
　（2）arp_announce
　　每个机器或者交换机中都有一张arp表，该表用于存储对端通信节点IP地址和MAC地址的对应关系。当收到一个未知IP地址的arp请求，就会再本机的arp表中新增对端的IP和MAC记录；当收到一个已知IP地址（arp表中已有记录的地址）的arp请求，则会根据arp请求中的源MAC刷新自己的arp表。
　　如果arp_announce参数配置为0，则网卡在发送arp请求时，可能选择的源IP地址并不是该网卡自身的IP地址，这时候收到该arp请求的其他节点或者交换机上的arp表中记录的该网卡IP和MAC的对应关系就不正确，可能会引发一些未知的网络问题，存在安全隐患。
所以DR模式下要求arp_announce参数要求配置为2。

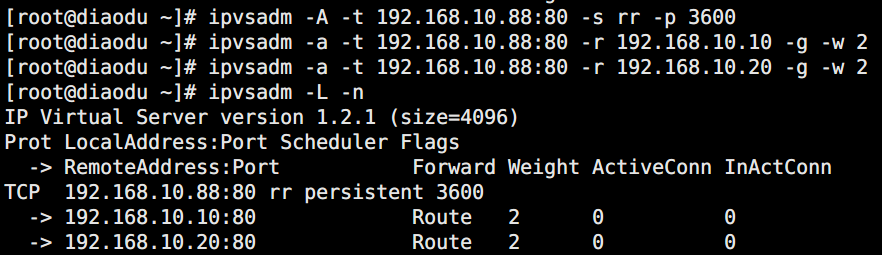

四、LVS持久连接

1. PPC：Persitens Port connection
同一客户端IP同一端口始终在一定时间内调度到同一RS上

2. PCC：Persitens Client connection
同一客户端IP始终在一定时间内调度到同一RS上（不管请求什么端口服务）

3. PNMPP：防火墙规则标记
把多个目标端口标记为同一个标记mark(1~99)
先对某一特定类型的数据包打上标记，然后再将基于某一类标记的服务送到后台的Real Server上去，后台的Real Server 并不识别这些标记。将持久和防火墙标记结合起来就能够实现端口姻亲功能，只要是来自某一客户端的对某一特定服务（需要不同的端口）的访问都定义到同一台Real Server上去。

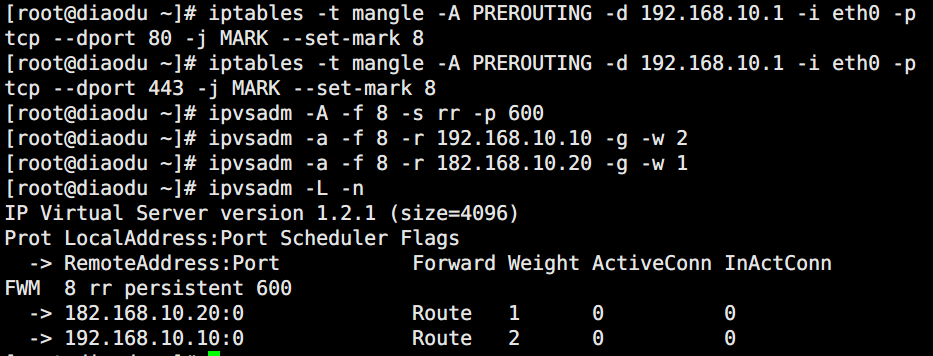

案例：一个用户在访问购物网站时同时使用HTTP（80）和HTTPS（443）两种协议，我们需要将其定义到同一台Real Server上，而其他的服务不受限制。
