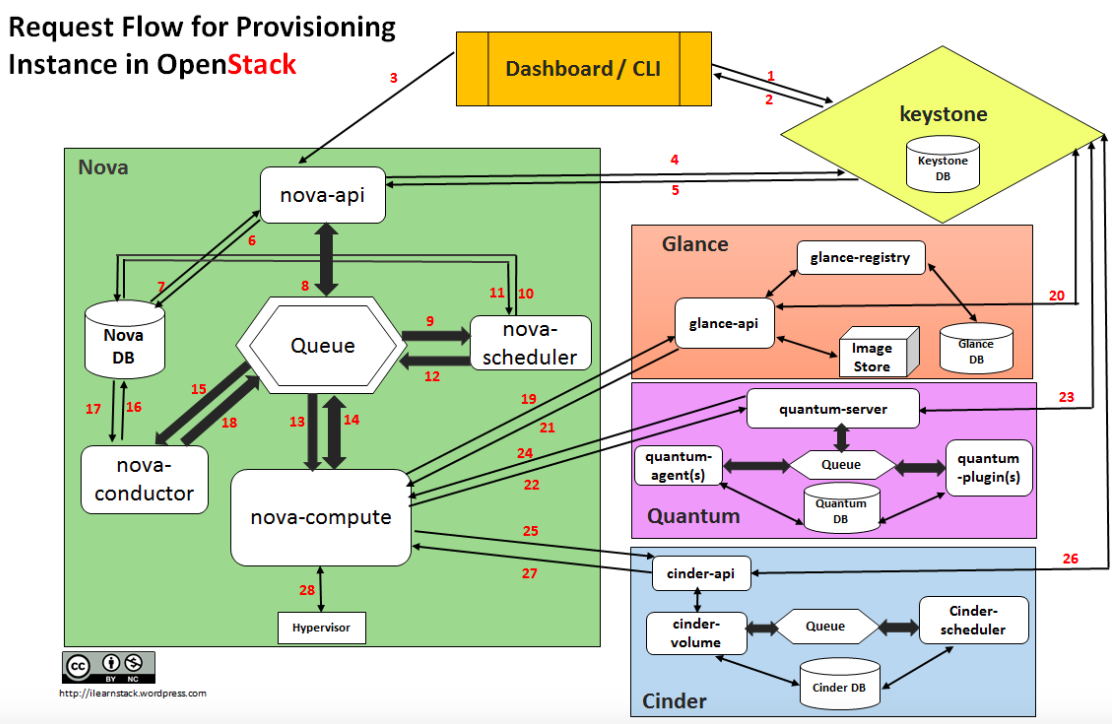

一、OpenStack创建虚拟机流程

  • image.png
    • 用户登录认证阶段
    1. 用户通过dashboard、命令行、api使用用户名/密码或者用户名/API key 作为凭证，调用keystone的rest api做身份验证，
    2. keystone，对用户信息进行验证，通过验证后，会给产生一个token供该用户后续的请求使用。
    • nova准备创建虚拟机阶段
    1. Dashboard 或者 CLI 将创建虚机的 REST请求发送到nova-api 的 REST 接口。
    2. nova-api 接到请求，先向 keystone 发送token校验和权限认证请求。
    3. Keystone 校验 token，并返回信息，它包括了 roles 和 permissions（权限）。
    4. nova-api将请求写入到nova db后，向Messaging（RabbitMQ）发送了一条消息：“让 Scheduler 创建一个虚机”
    5. Scheduler（nova-scheduler）从 Messaging 获取到 API 发给它的消息，然后执行调度算法，通过Messaging 向 Conductor（nova-conductor）发送消息，Conductor 访问数据库读取nova-database中节点信息和状态，从若干计算节点中选出某一节点 A
    6. Scheduler 向 Messaging 发送了一条消息：“在计算节点 A 上创建这个虚机”
    7. 计算节点 A 的 Compute（nova-compute）从 Messaging 中获取到 Scheduler发给它的消息，然后在本节点通过该libvirt创建虚机。
    • nova虚拟机使用glance镜像
    1. 在虚机创建的过程中，nova-compute 调用 glance-api 的 REST API，传入-token，去根据镜像 ID 获取镜像 URI，从镜像存储中下载镜像
    2. glance-api 向 keystone 校验token。
    3. nova-compute 获取 image 的元数据。
    • nava虚拟机使用neutron网络
    1. nova-compute 调用 Neutron API ，传入token，去分配和配置网络，比如虚机的IP地址。
    2. neutron-server 通过 keystone 校验 token。
    3. nova-compute 获得网络信息。
    • nava虚拟机使用Cinder存储
    1. nova-compute 调用 Cinder API，传入 auth-token，去将 volume 挂接到实例。
    2. cinder-api 通过 keystone 校验 token。
    3. nova-compute 获得块存储信息。
    4. nova-compute 为 hypervisor driver 产生数据，并调用 Hypersior 执行请求（通过 libvirt 或者 api）。

  • image.png

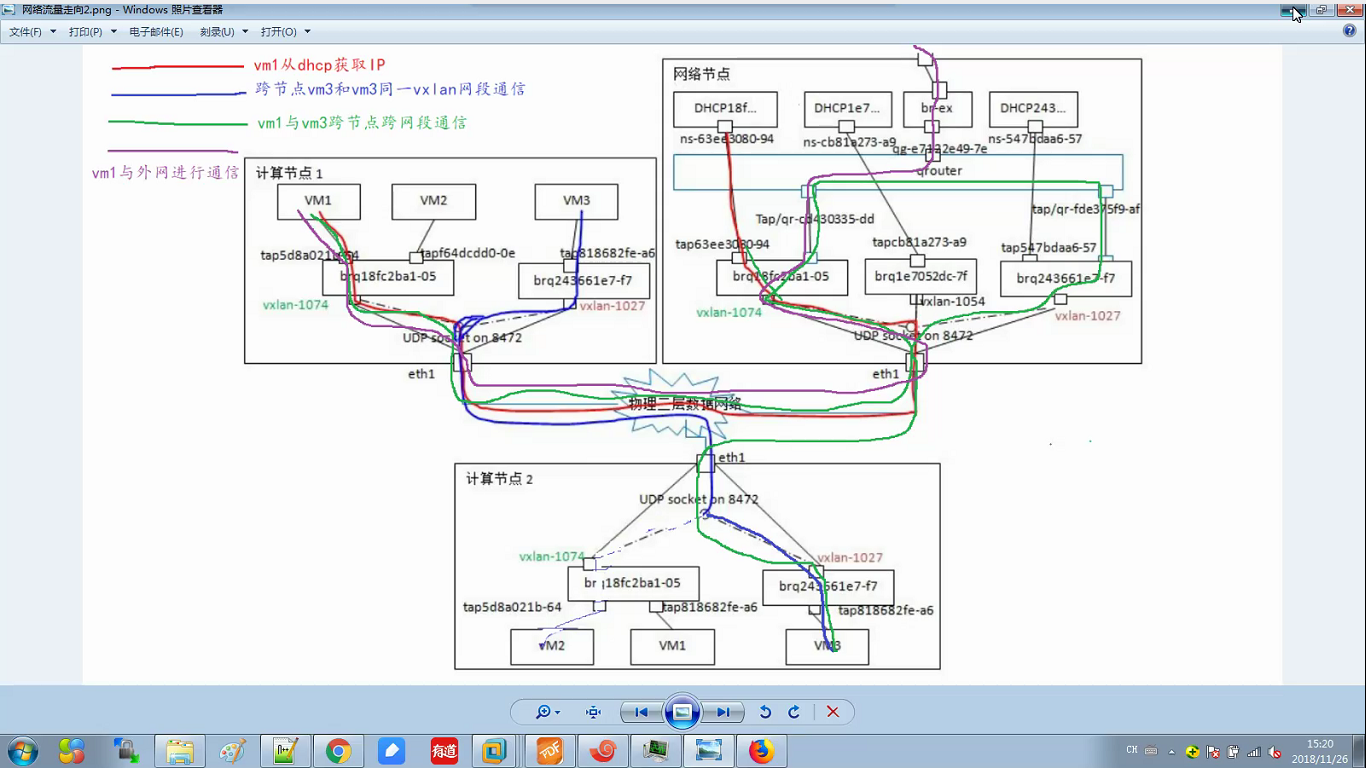

    二、OpenStack创建租户网络vxlan网络过程

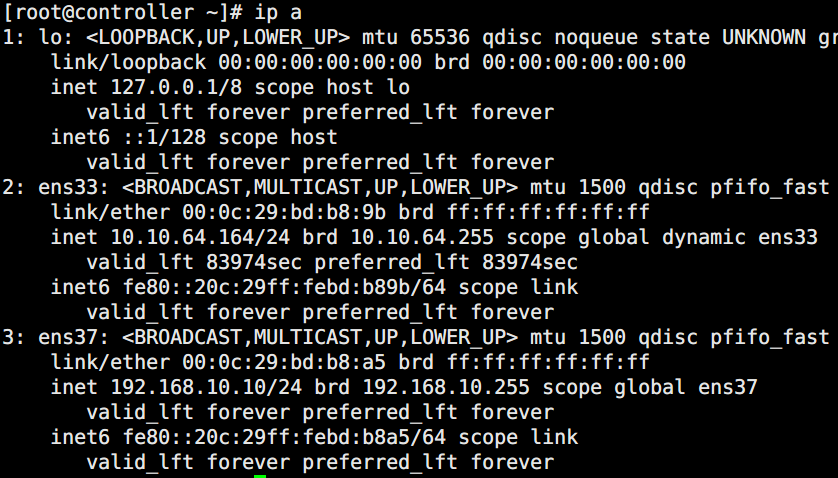

    1. 创建网络前，控制节点和计算节点都无其他设备信息
  • image.png

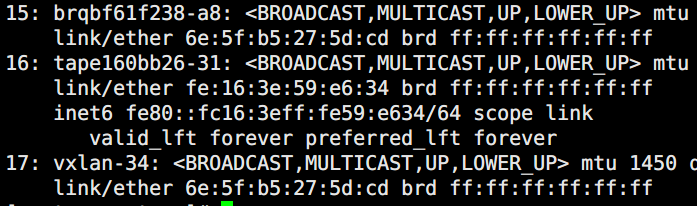

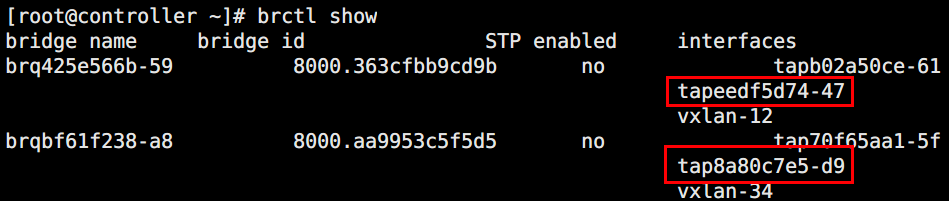

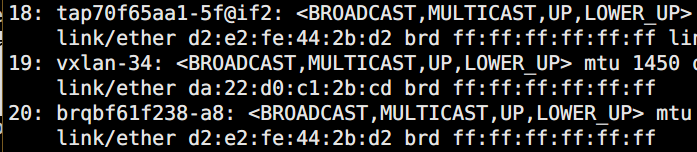

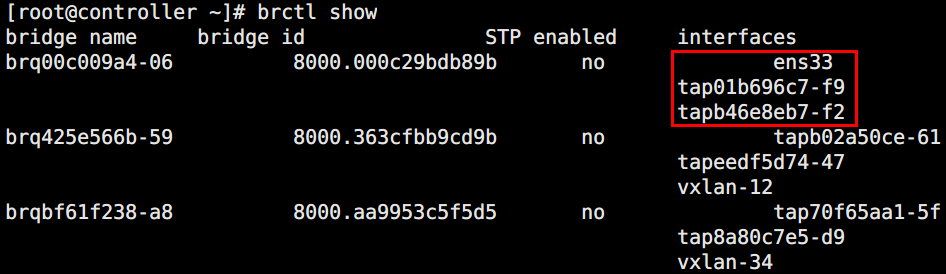

    1. 创建完成后，在网络节点（控制节点）产生了新设备（tap、vxlan、brq）
  • image.png
    1. tap设备创建后自动连接到桥设备上
  • image.png

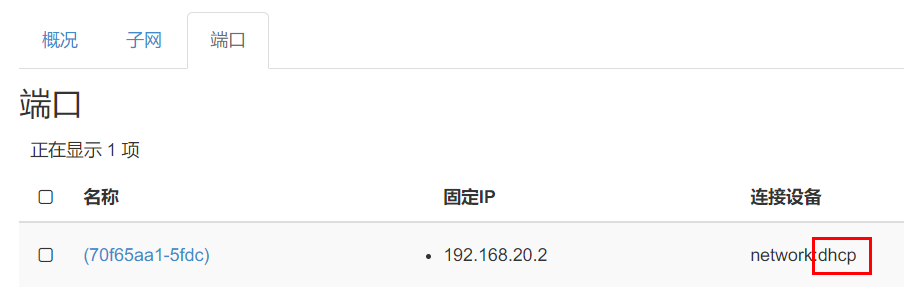

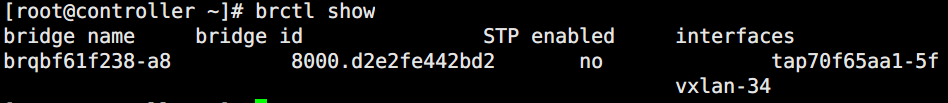

    1. tap设备是vxlan这个网络dhcp创建的端口
  • image.png

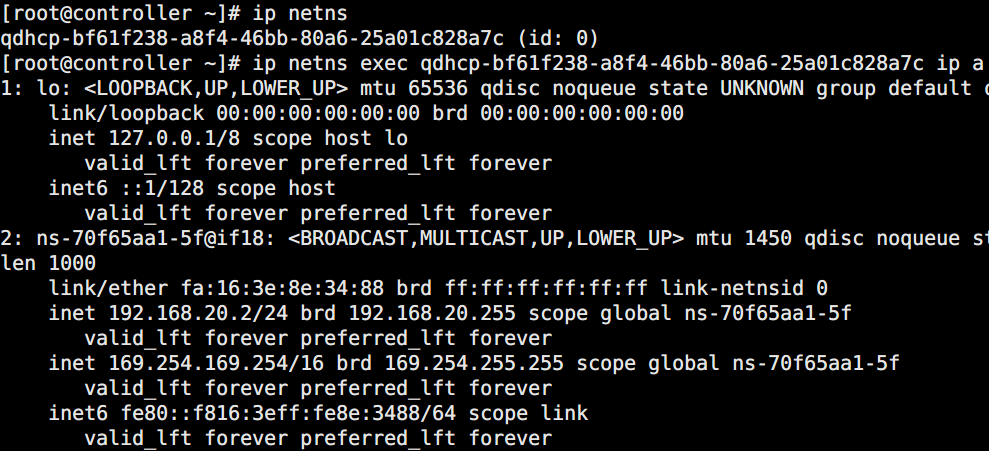

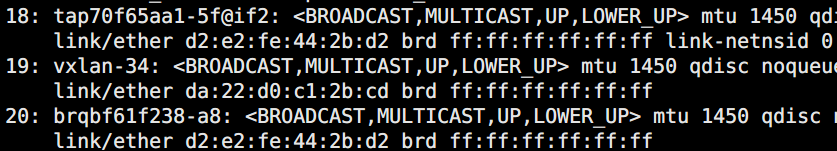

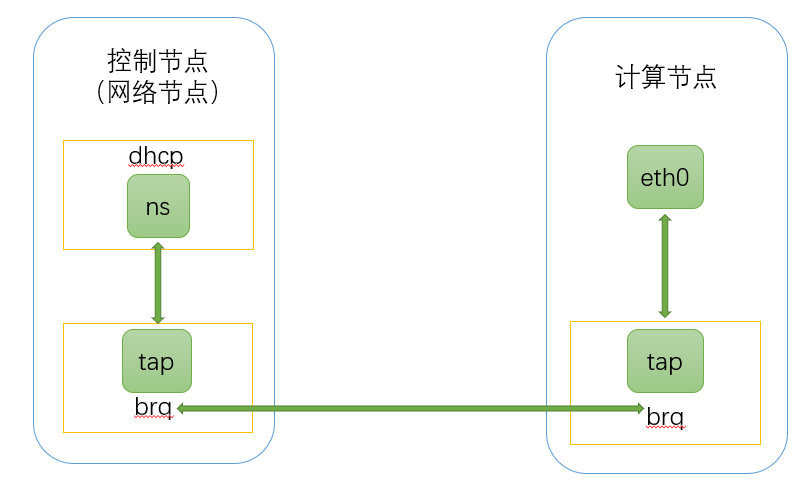

    1. dhcp网络空间里边的ns设备和brq网络空间里面的tap设备是一对veth pair。实现了两个命名空间的连接，在一端输入数据，另一端就能读到数据

  • image.png

    三、创建实例选择网络vxlan过程

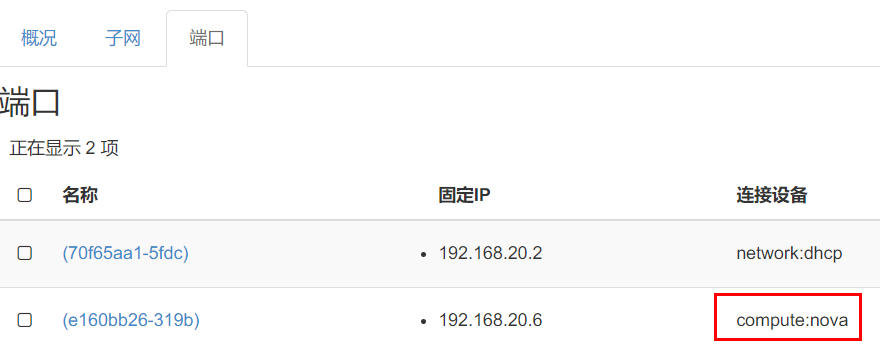

    1. 当创建虚拟机使用网络时。neutron会在该子网络中创建一个端口，分配ip和mac地址给vxlan
  • image.png

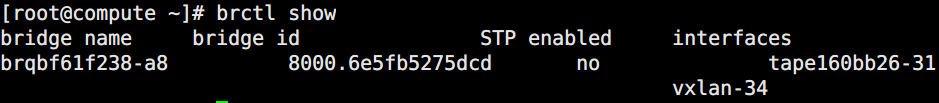

    1. 当虚拟机启动时，计算节点宿主机neutron-linuxbridge-agent根据port信息创建一个新的tap设备，并连接到vxlan网络所在的bridge,同时tap会映射成虚拟机的虚拟网卡vif
  • image.png
  • image.png
  • image.png
  • image.png

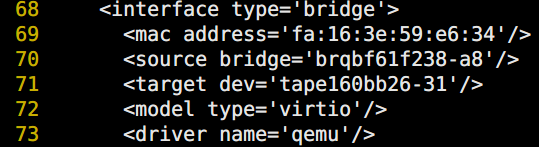

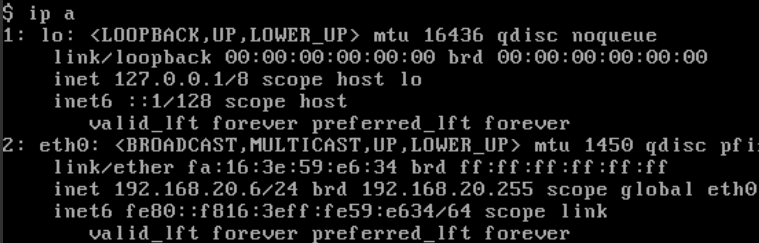

    1. 虚拟机的eth0端口就是宿主机tap设备在虚拟机网卡tap设备上的映射
  • image.png

  • image.png

    四、dhcp内容

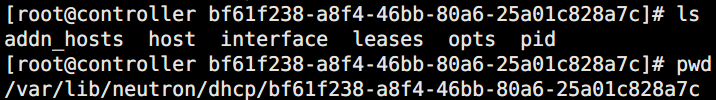

    1. dhcp agent会为每个网络创建一个目录，用来存放该network的dnsmasq配置文件
  • image.png
  • image.png
    1. host信息文件，dnsmasq从该文件获取host的ip与mac对应关系
  • image.png

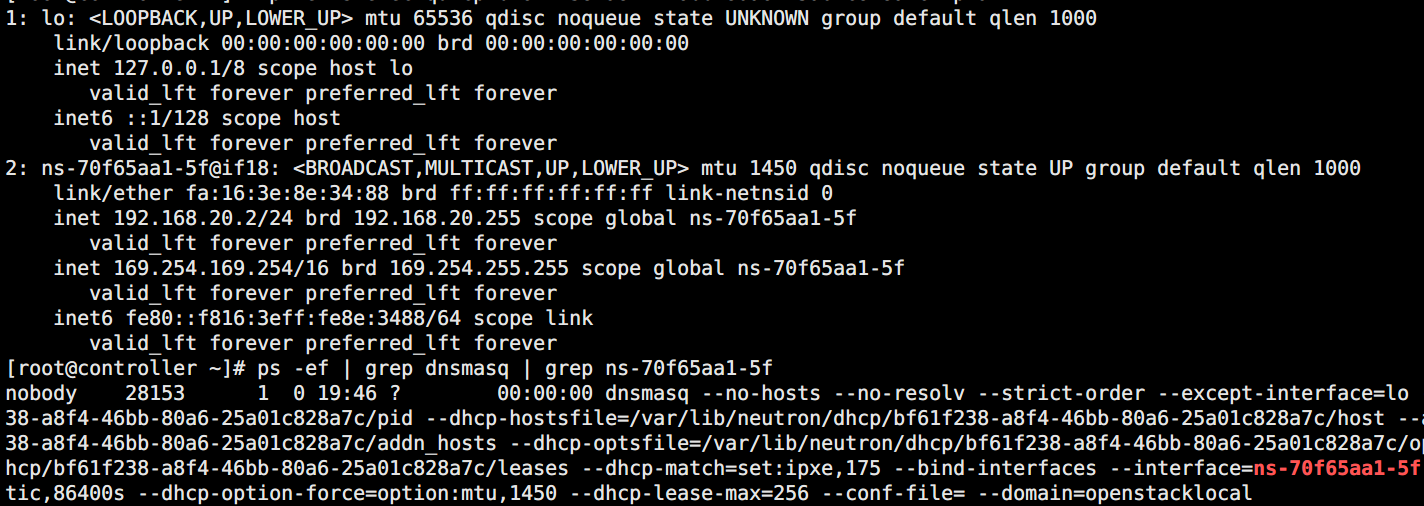

    1. Interface接口信息文件，dnsmasq会在该接口监听dhcp请求

  • image.png

    五、虚拟机获取dhcp过程

    1. 创建虚拟机后，neutron会为该虚拟机创建一个端口，里面包含mac和ip信息
  • image.png
    1. 这些信息会同步更新到dnsmasq的host文件
  • image.png
    1. 虚拟机开机，发送广播，当广播到达veth tap，传输到veth pair另一端ns。dnsmasq 在它上面监听，dnsmasq 检查其 host 文件，发现有对应项，于是dnsmasq 以 DHCPOFFER 消息将 IP、子网掩码）、地址租用期限等信息发送给虚拟机，虚拟机发送 DHCPREQUEST 消息确认接受此 DHCPOFFER。dnsmasq 发送确认消息 DHCPACK，整个过程结束。

  • image.png

    六、虚拟router原理

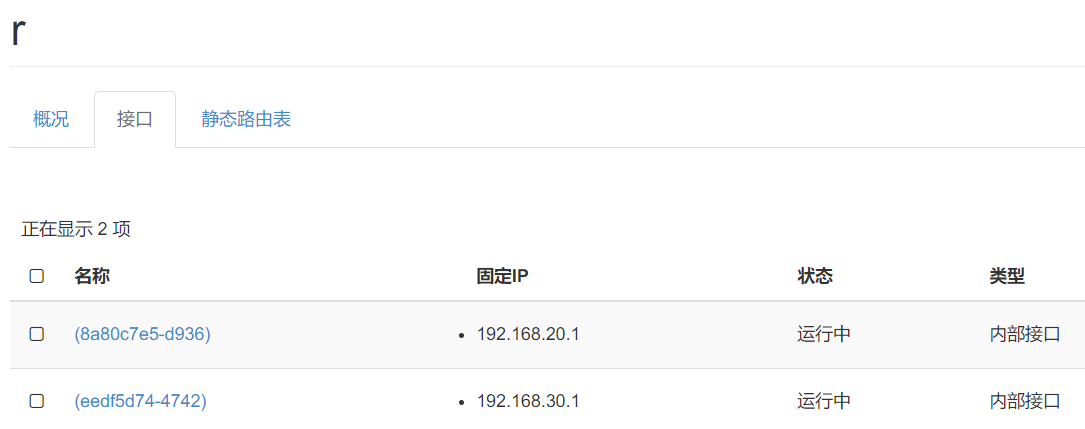

    1. 创建路由器并添加两个端口
  • image.png
    1. 两个brq桥上分别增加了两个tap设备，即路由器端口
  • image.png
    1. I3 agent为每个router创建一个namespace，通过veth pair与tap相连，将网关ip配置在namespace的veth interface上
  • image.png

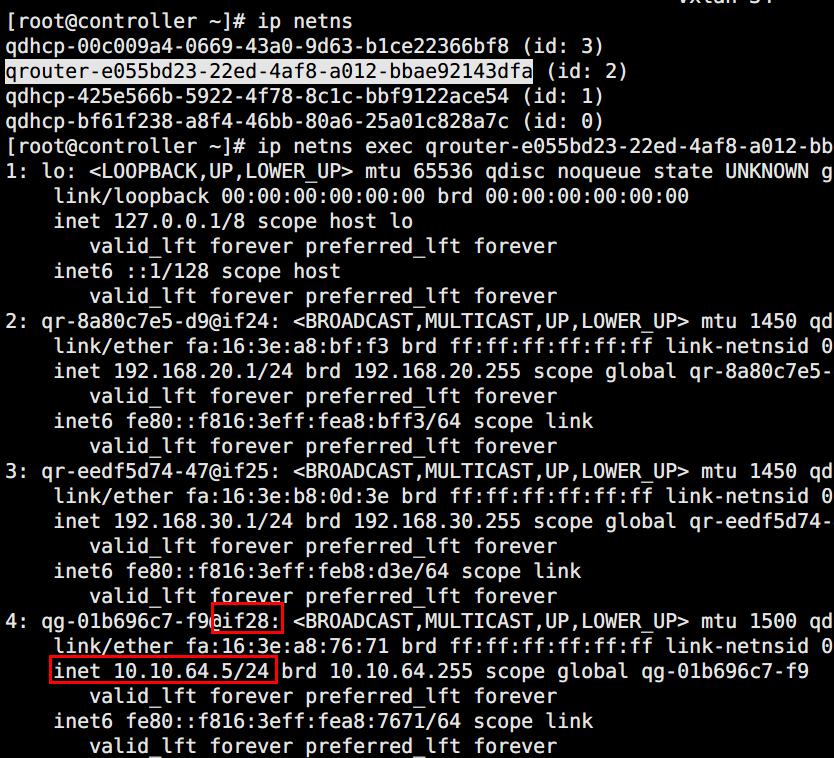

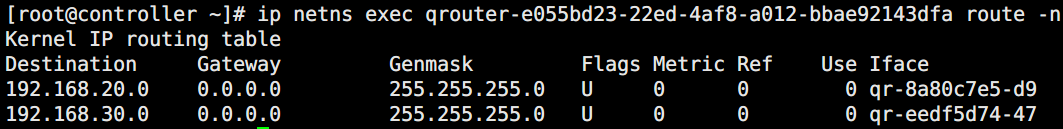

    1. router空间内的设备与宿主机网络，通过veth pair相连，同时创建路由表
  • image.png

  • image.png

    七、虚拟机与外网通信

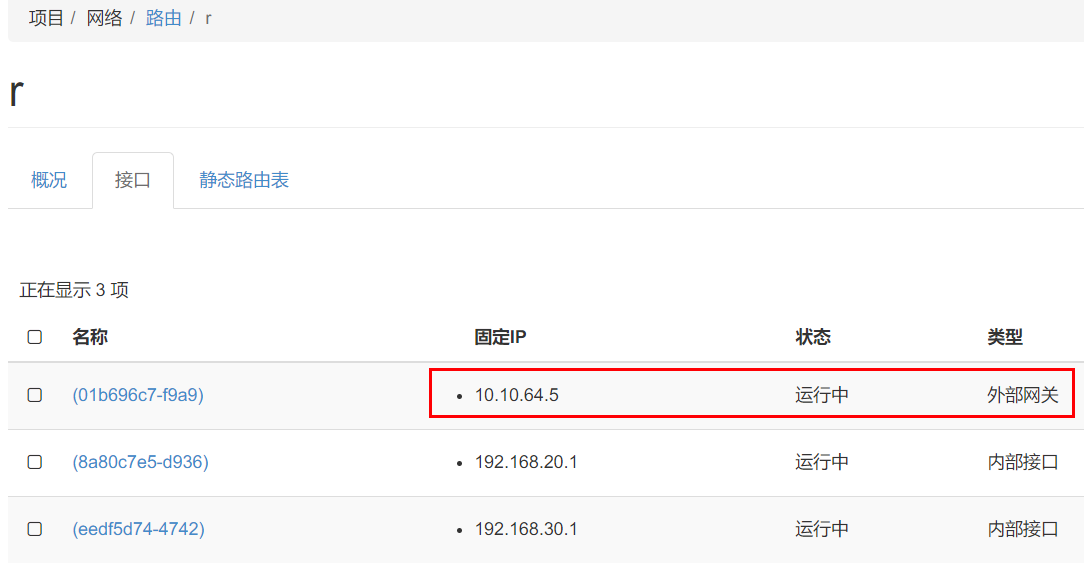

    1. 创建外部网络，并连接到虚拟路由器
  • image.png
  • image.png
    1. bridge上多了连接router的tap设备
  • image.png

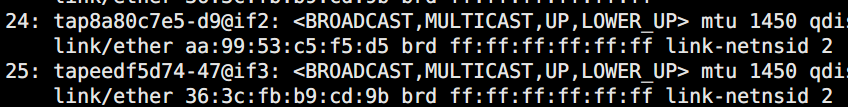

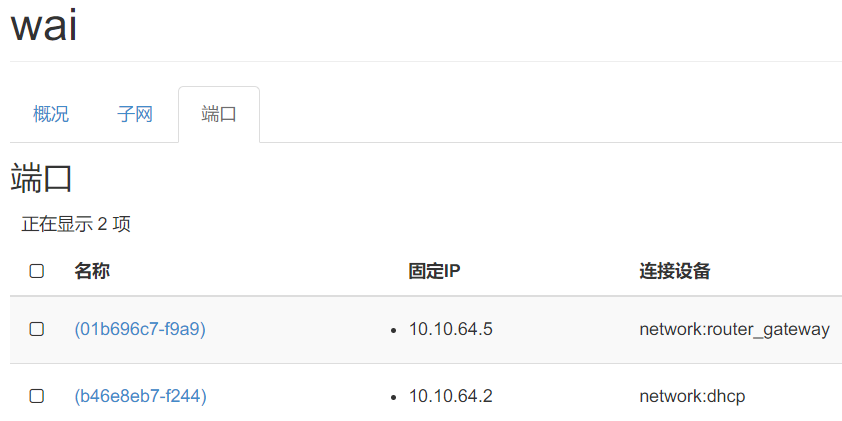

    1. 在route的namespace中生成atp设备，与宿主机tap设备构成veth pair
  • image.png
  • image.png

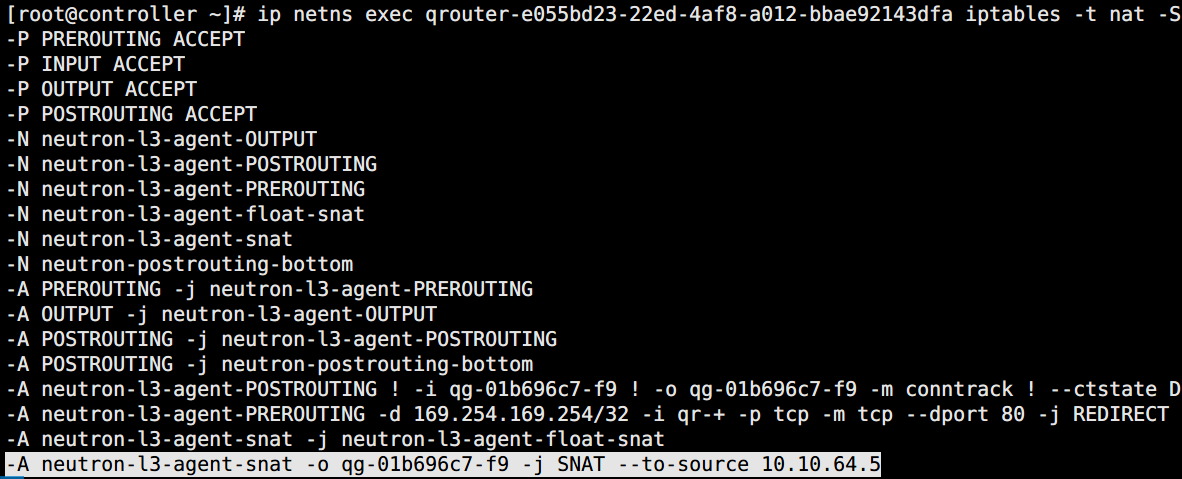

    1. 当数据包从router连接外网的接口qg发出时，做一次source nat，修改源地址为route的接口地址

  • image.png

    八、从外界通过浮动ip访问虚拟机

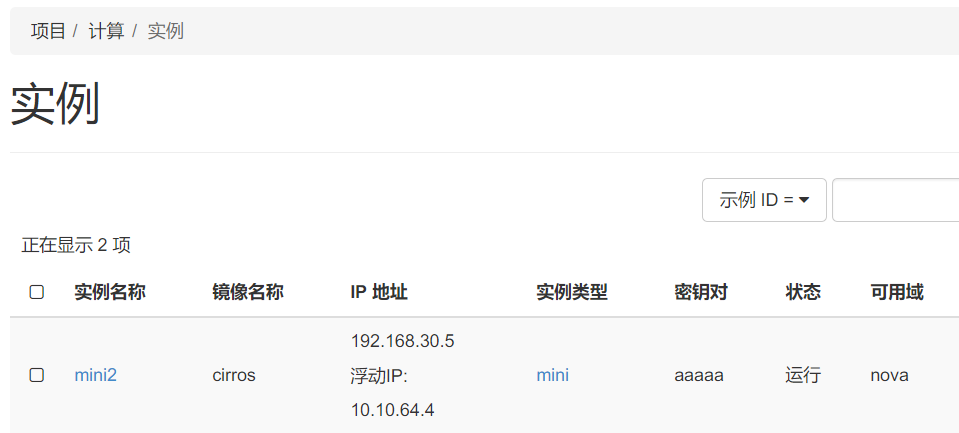

    1. 创建一个浮动ip并绑定到实例上
  • image.png

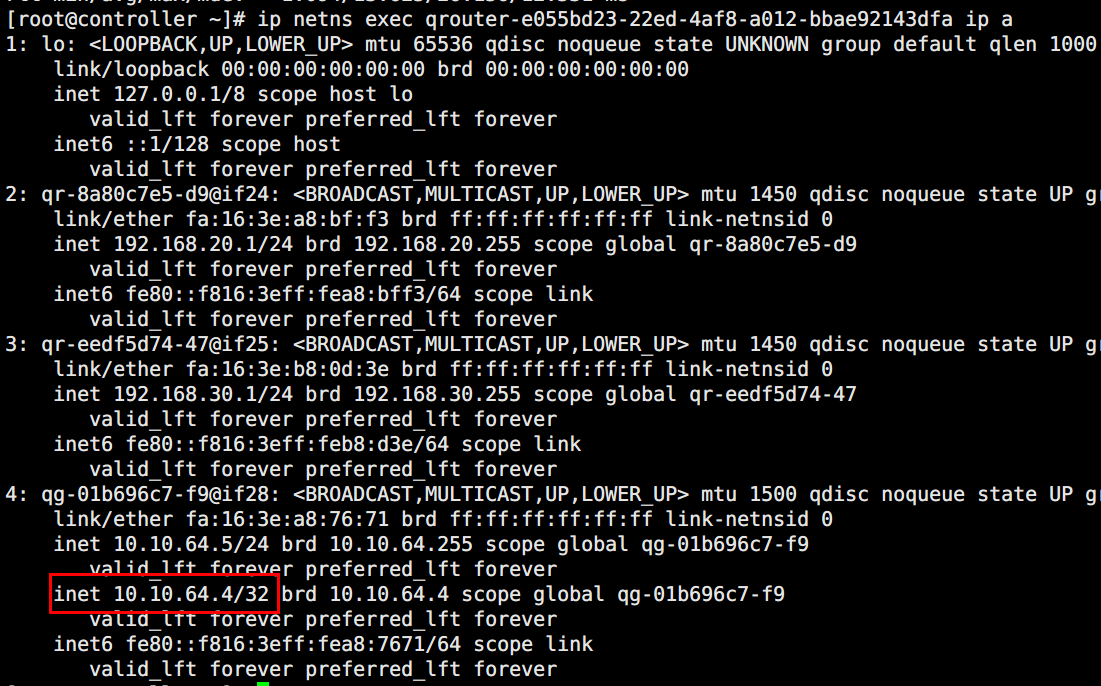

    1. 在虚拟路由器的namespace的qg端口，中，添加了一条ip信息
  • image.png

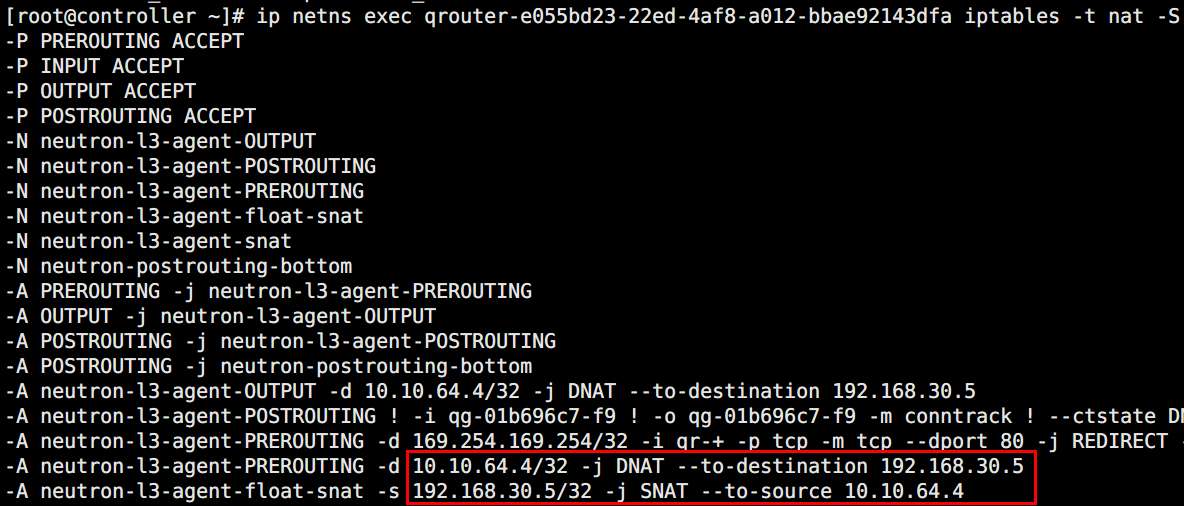

    1. 在router上做了nat地址转换
  • image.png
