从0开始学cad——阵列命令

前言

今天我们来继续探讨一下cad之中常用的那些命令，今天要给大家讲的就是阵列命令

阵列命令

快捷命令:ar
完整命令:ARRAY

操作讲解

假如我想将下图所示的矩形进行阵列偏移，那么该怎么操作呢？下边我们一起来看一下吧

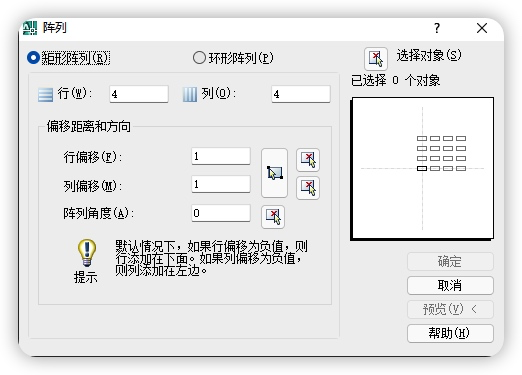

1、输入快捷命令ar（或者完整命令ARRAY），空格或回车后会弹出下边这么一个弹窗

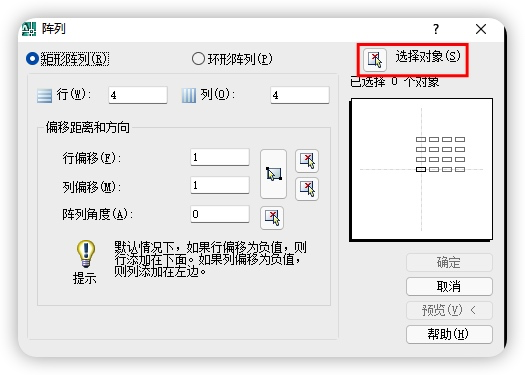

2、看到右上角有个【选择对象】了么，我们点击他，然后选择我们的矩形

矩形阵列

我们先选择矩形阵列来看一下先，我们仔细观察这个窗口，可以看到基本上主要就5个参数

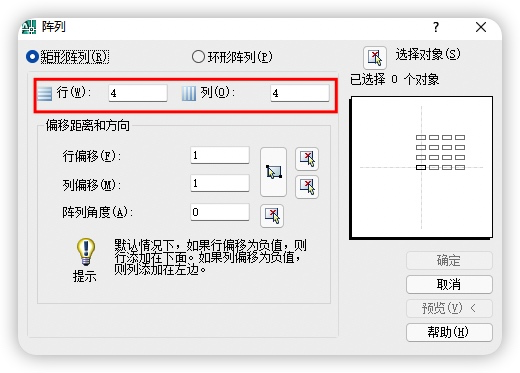

a.行/列：这个主要就是控制阵列的行列数量
b.偏移距离跟方向：跟其名一样，就是控制阵列的方向以及每个图形之间隔多远。

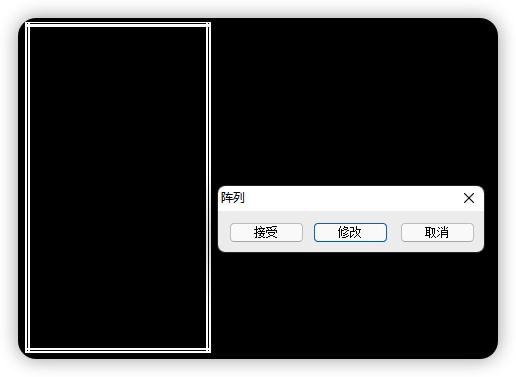

c.如果输入完这些参数之后，不确定是不是自己想要的效果，那么我们可以点击右边的预览来看一下效果，不合适我们再进行修改

环形阵列

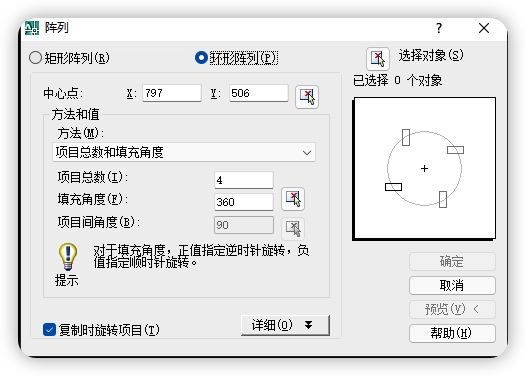

环形阵列的参数选择相比矩形的就少了不少，主要为中心点及阵列的方法
a.中心点：绕着旋转的中心点

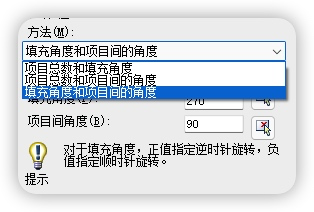

b.方法：主要有【项目总数和填充角度】、【项目总数和项目间的角度】、【填充角度和项目间的角度】三种

  • 项目总数：阵列的数量
  • 项目间的角度：偏移的项目之间的角度
  • 填充角度：绕中心点旋转的角度

倘若我们不确定我们的距离，但是我们想按住一些已知线段距离来，，那么我们可以点击如下所示的图标来进行拾取点。
