前言

上次我们讲了一些常用的常用cad基础形状绘制命令，那么今天我们来简单讲解一下有关标注的一些命令

有关的命令

单行文字

快捷键：(没有)
命令：text

特点：可以设置宽度因子，颠倒和反向，修改和编辑方便，不足是不能自动换行。

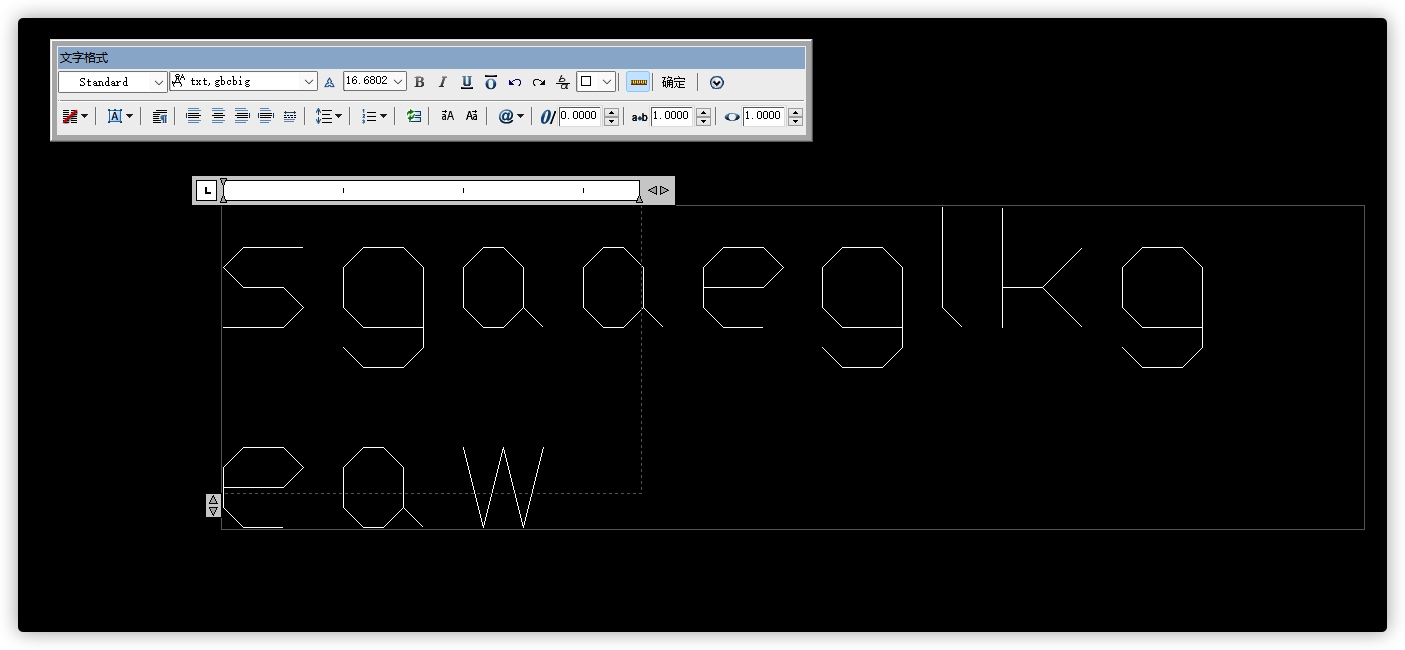

多行文字

快捷键：t（或者mt）
命令：mtext

特点：可以设置行间距，行距样式，背景遮罩，自动换行编辑等。同时可以通过双击，直接快捷设置字体的属性。而单行文字则不行。

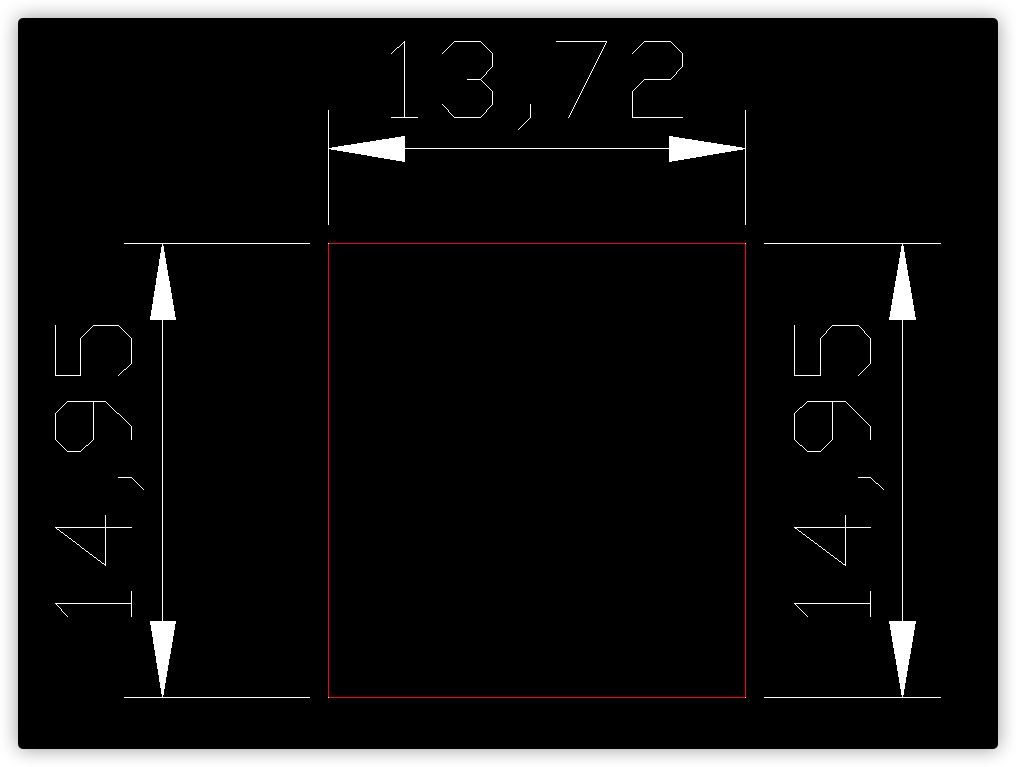

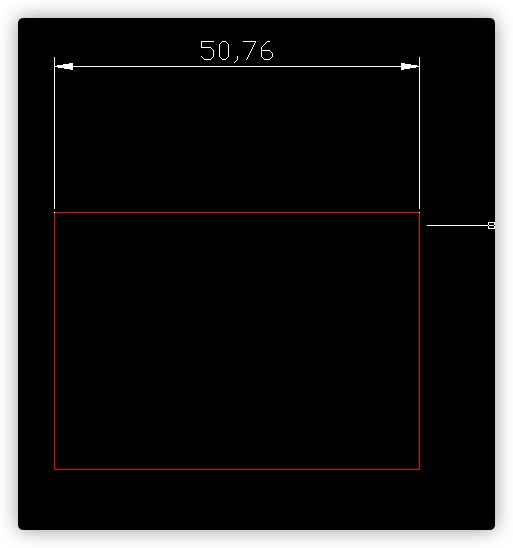

两点标注

快捷键：dli
命令：dimlinear

无法标注斜对角，这种标注只能是这个点到那个点到水平直线距离或者垂直直线距离

连续标注

快捷键：dco
命令：dimcontinue

注意：需要在使用标注后再输入此命令才可以连续标注

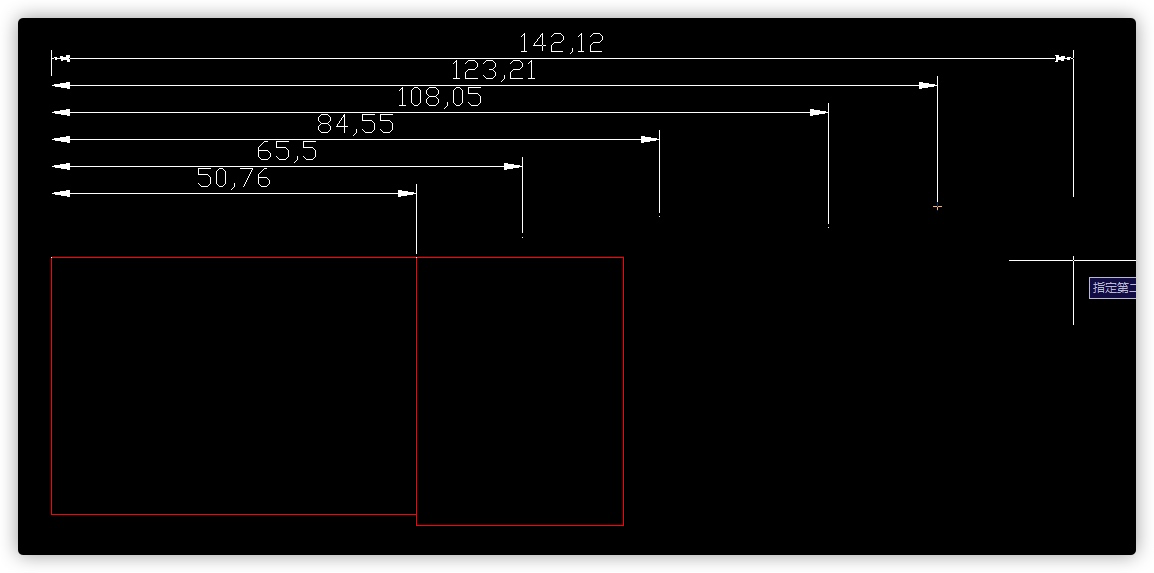

基线标注

快捷键：dba
命令：dimbaseline

注意：需要在使用标注后再输入此命令才可以连续标注，同样可以先标大尺寸，再使用这个快速标注小尺寸

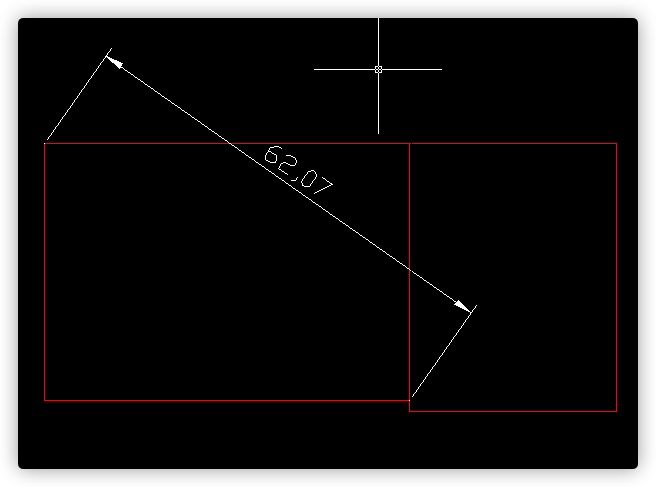

斜点标注

快捷键：dal
命令：dimaligned

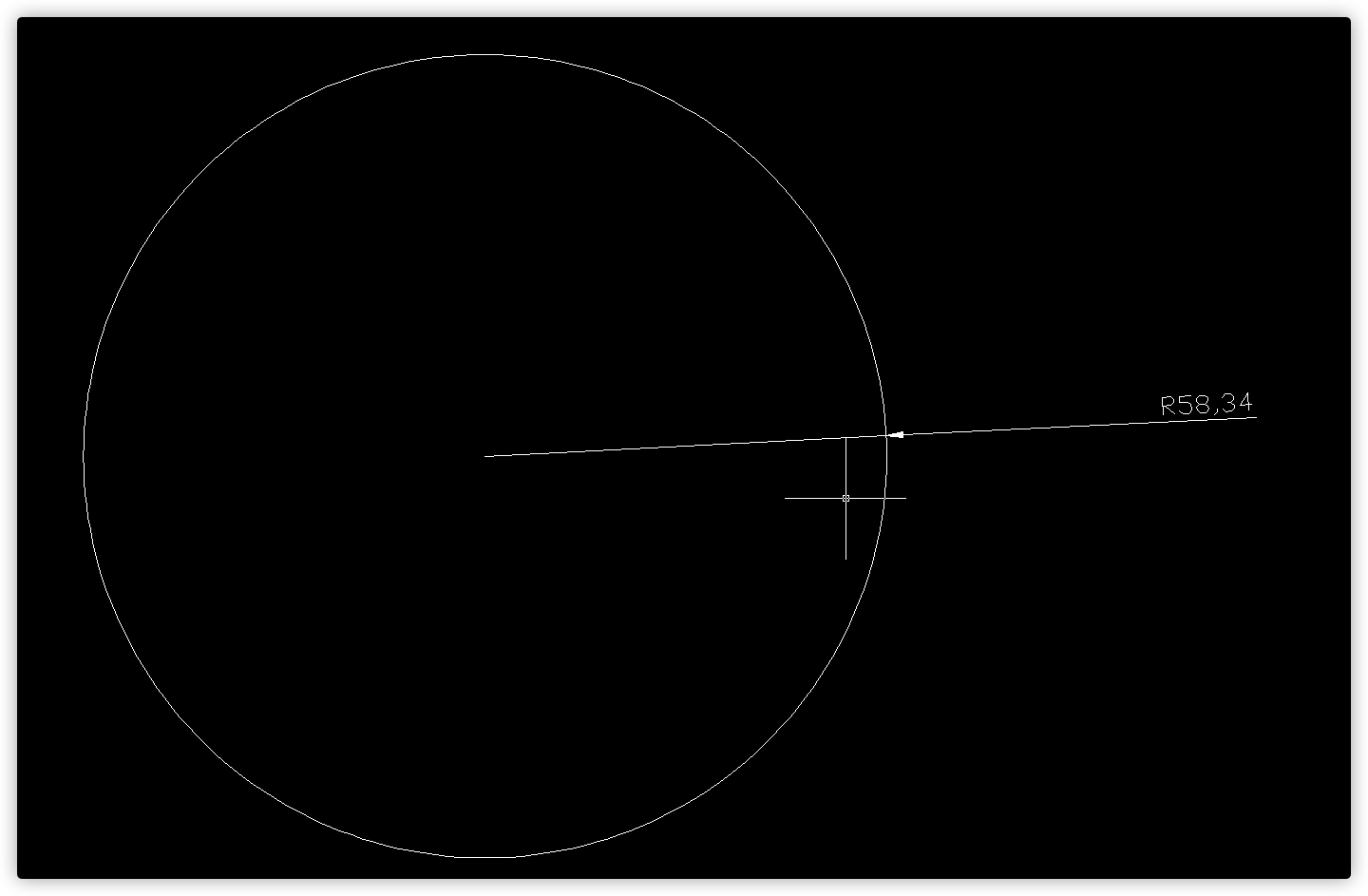

半径标注

快捷键：dra
命令：dimradius

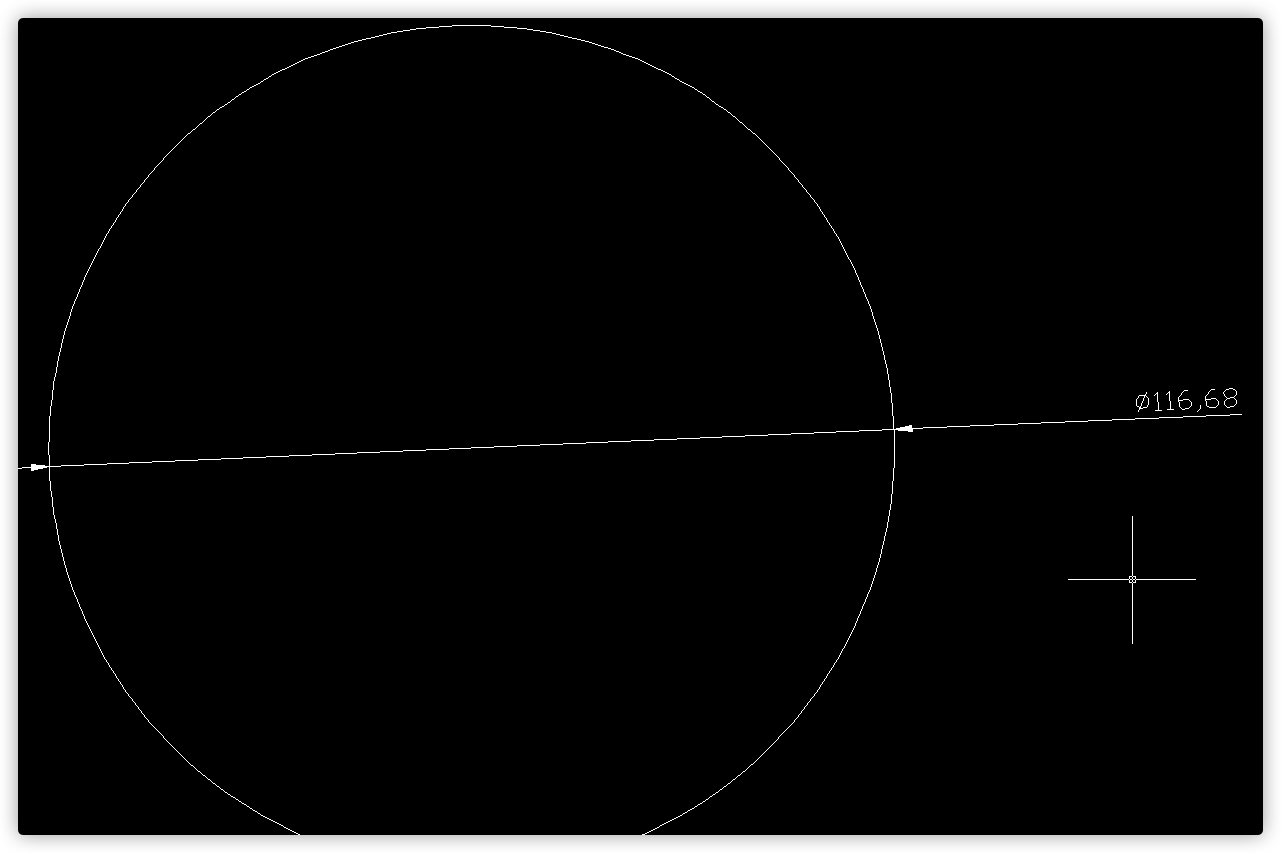

直径标注

快捷键：ddi
命令：dimdiameterdd

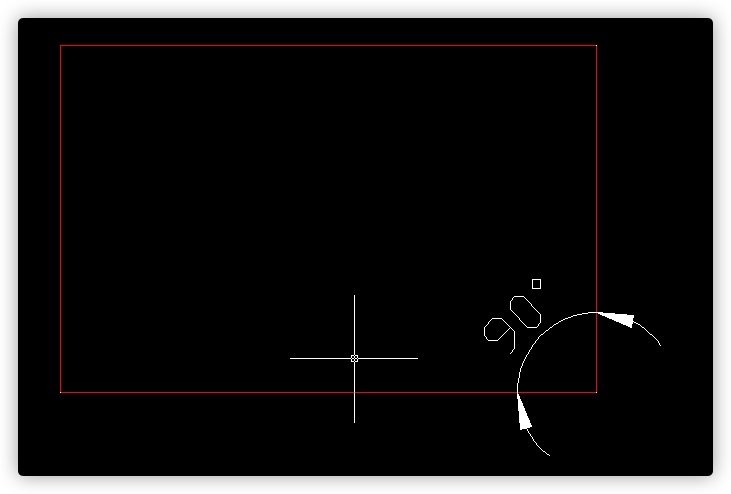

角度标注

快捷键：dan
命令：dimangular

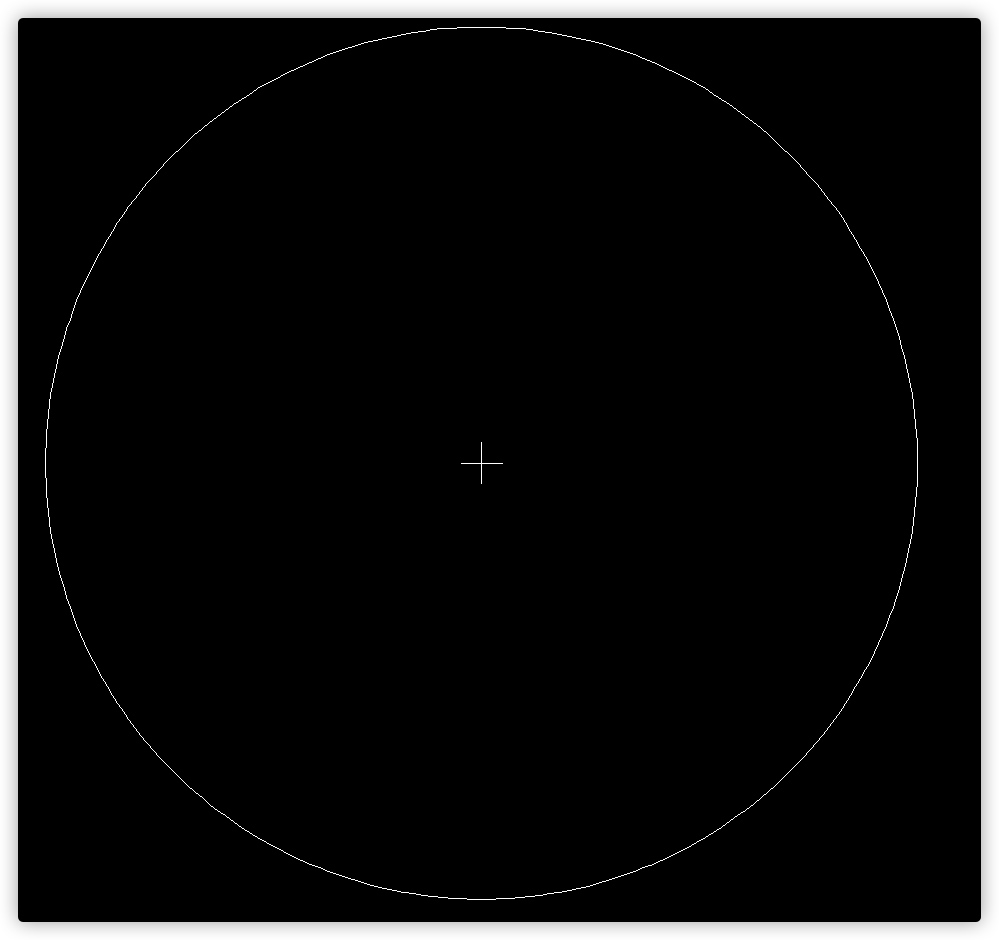

圆心标注

快捷键：dce
命令：dimcenter

公差标注

快捷键：tol
命令：tolerance

引线标注

快捷键：le
命令：qleader

快速标注


优点：只需要点图形的边线，不需要一个一个点

参考视频

点击查看【bilibili】
或点击跳转网页播放

下期预告

以上就是我们今天大体要了解的标注，下期我们将配合一些案例讲解一下偏移的操作。
