上次我们简单介绍了一下cad的基础布局，今天我们来给大家讲解一下cad的一些基础形状的绘制。

命令是在命令栏里输的哦

基础形状

直线

  • 默认快捷键：l

  • 命令：line

    构造线（参考线）

  • 默认快捷键：xl

  • 命令：xline

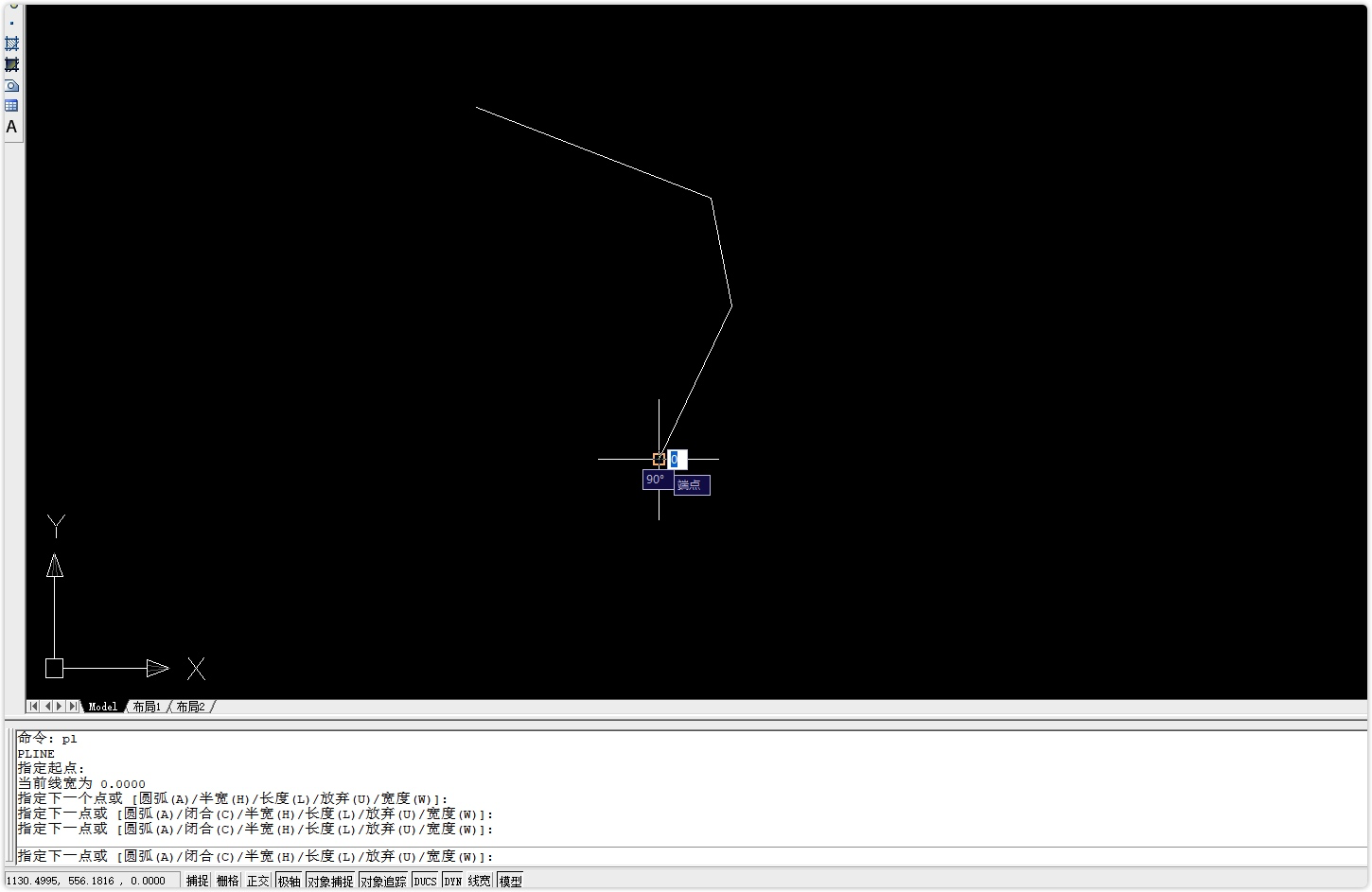

    多段线

  • 默认快捷键：pl

  • 命令：pline

    正多边形

  • 默认快捷键：pol

  • 命令：polygon

    矩形

  • 默认快捷键：rec

  • 命令：rectang

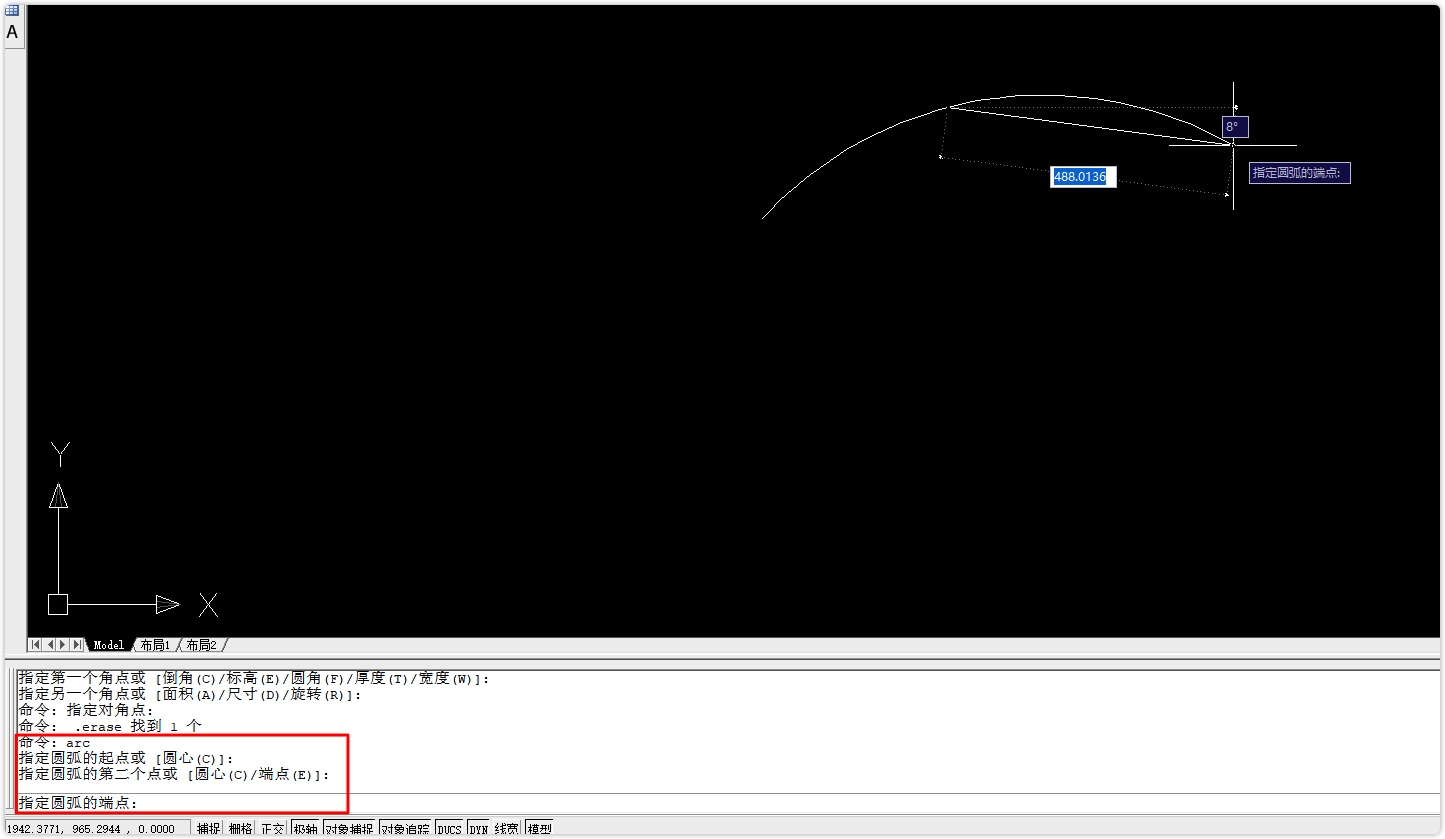

    圆弧

  • 默认快捷键：a

  • 命令：arc

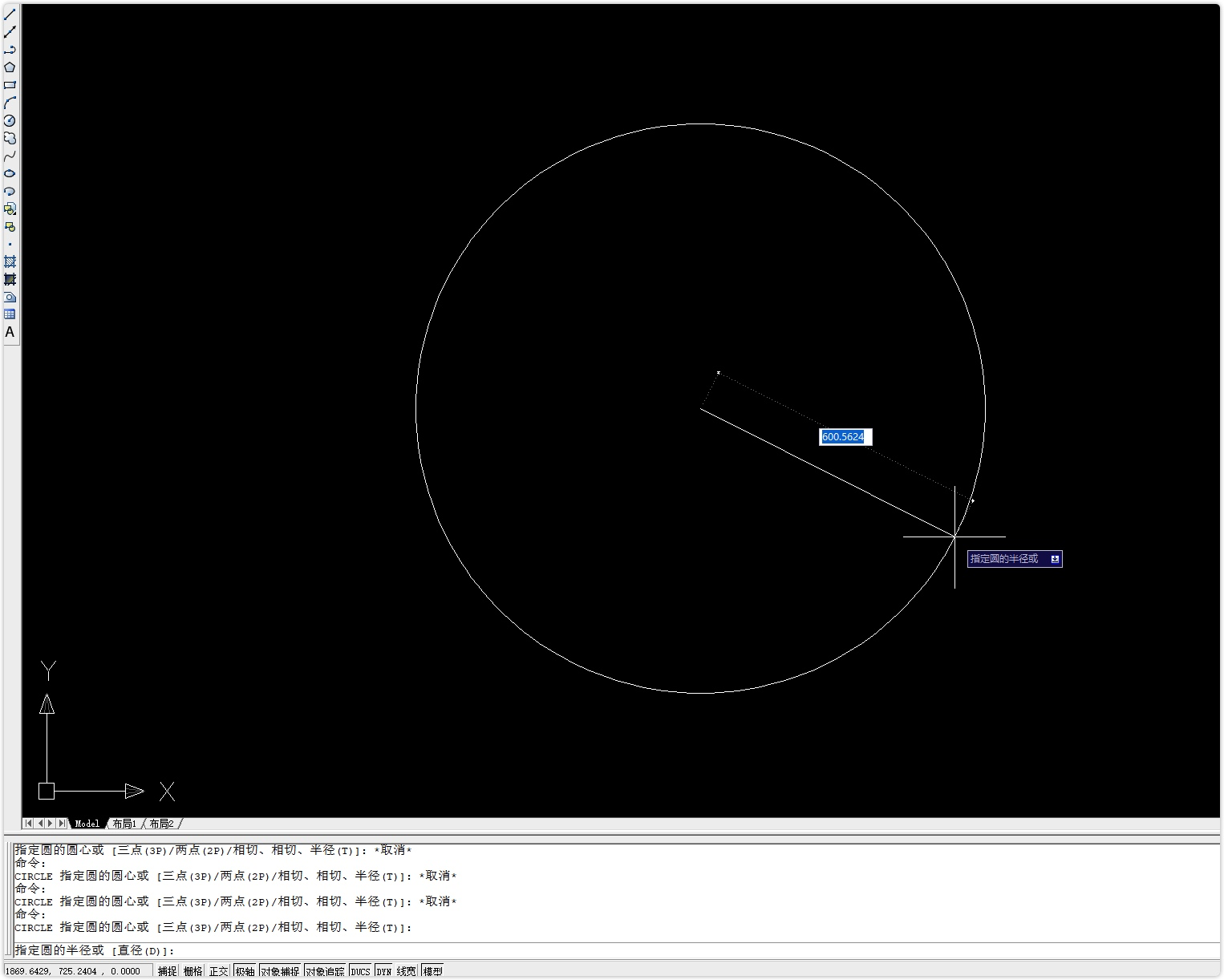

    圆

  • 默认快捷键：c(08的cad好像是复制，问题不大，输命令就行)

  • 命令：circle

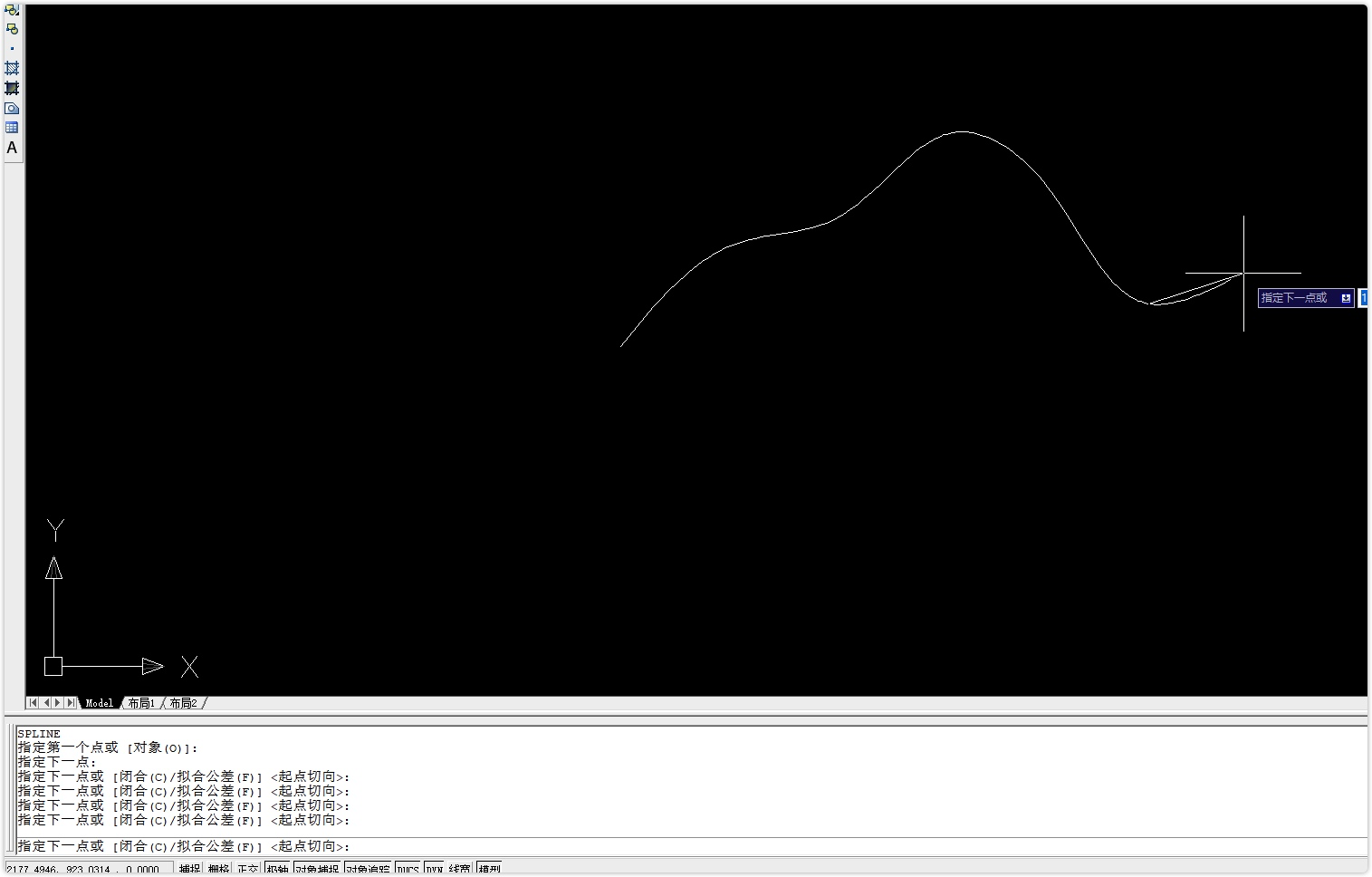

    样条曲线

  • 默认快捷键：spl

  • 命令：spline

    椭圆（椭圆弧）

  • 默认快捷键：el

  • 命令：ellipse

    椭圆弧在输入命令后输入a

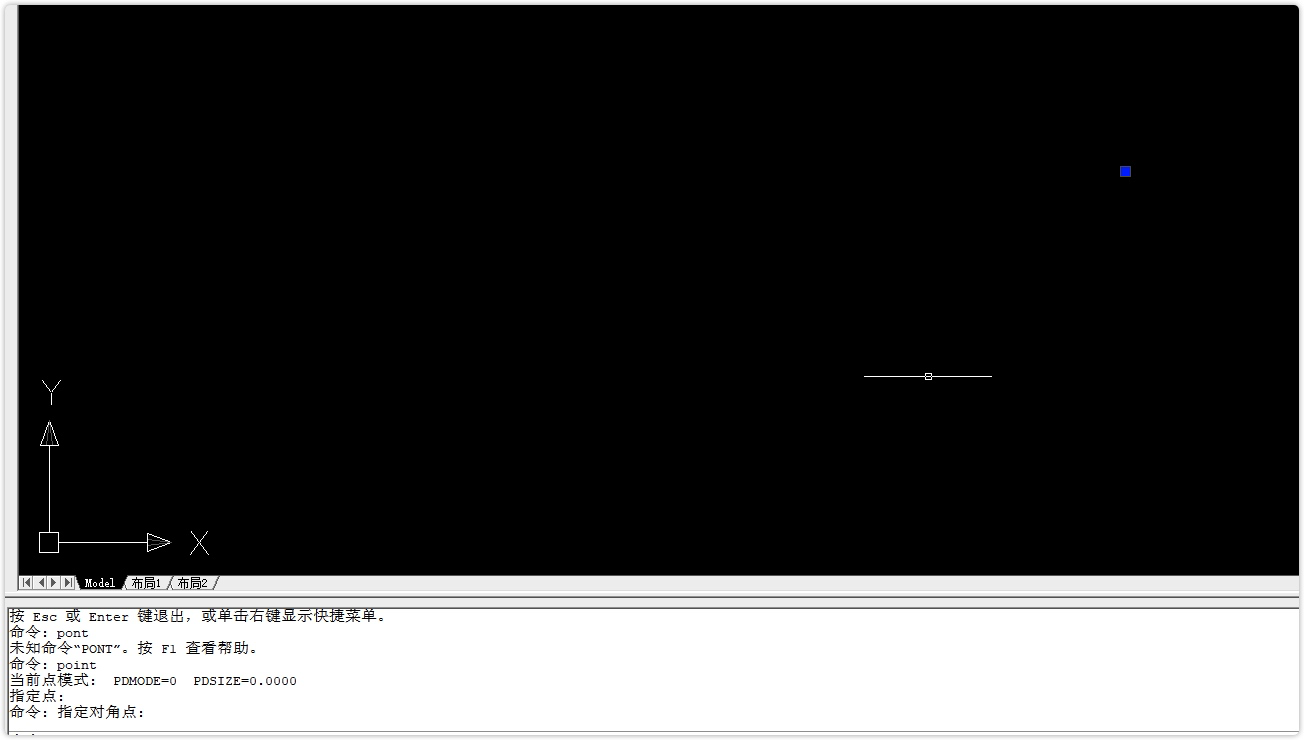

点

  • 默认快捷键：p(08的cad好像是平移，问题不大，输命令就行)

  • 命令：pointimage.png

    多线

  • 默认快捷键：ml

  • 命令：mline

    可以改样式的，并不一定是双线

圆环

  • 默认快捷键：do
  • 命令：donutimage.png

参考视频

点击跳转视频页面

下期预告

下期我们将开始讲解一下一些标注及相关用得到的快捷键。
小伙伴们私下还是要多多联系才可以熟练哦。
