前言

今天让我们继续来学吃cad的基础技巧吧，今天要讲的是倒角命令

倒角命令

快捷命令：cha
完整命令：chamfer

操作讲解

如下图所示我们有两条线段，现在我们想将其进行倒角，那么该怎么操作呢？

默认倒角（直角）

1、我们输入快捷命令cha（或者完整的命令chamfer），然后空格或回车

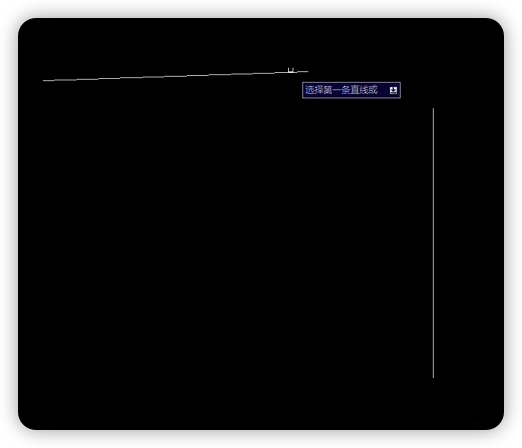

2、依次选择我们需要倒角的第一、二条线段，这时候你就会发现倒角成功了

默认情况下倒角的距离及角度均为0，也就是说的这时候倒角是直角

设置距离/角度进行倒角

有时候我们想要设置距离或者角度进行倒角，那么该怎么操作呢？
1、依旧是输入快捷命令cha（或者完整的命令chamfer），然后空格或回车
2、 如果想要进行距离倒角，则输入D，然后输入倒角的距离；如果需要进行倒角角度的设置，这输入A，然后输入倒角的角度
3、然后依次选择我们要倒角的线段，倒角就完成啦

多段线倒角

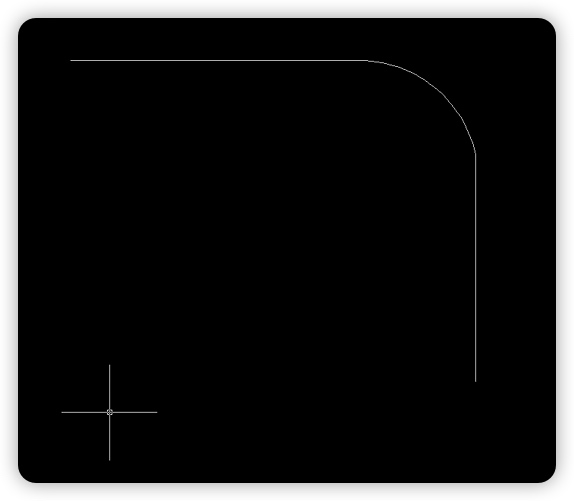

有时候我们想将像下图所示这样的多段线里的弧线进行倒角，那么该怎么操作呢？
1、输入快捷命令cha（或者完整的命令chamfer），然后空格或回车
2、然后输入P，接着选择多段线，然后你就会发现进行倒角啦
