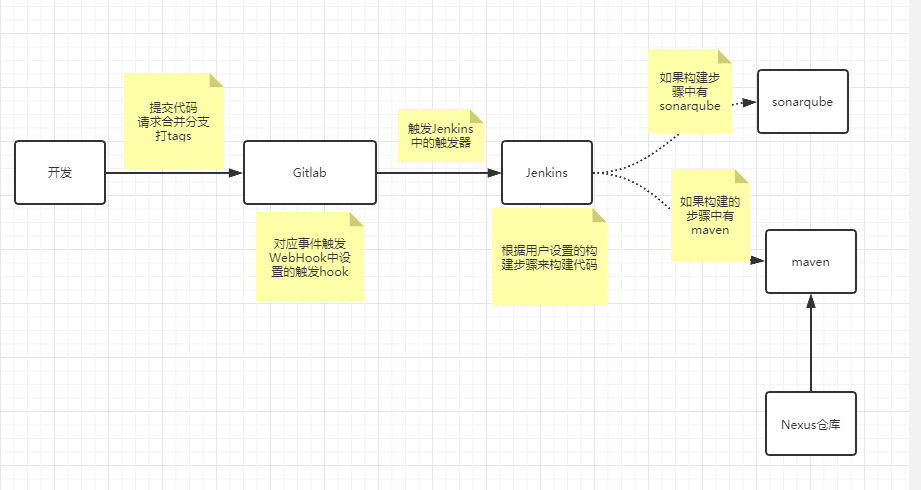

Gitlab负责存储代码，当程序员将代码push到对应的分支时存储它，程序员如果觉得此feature开发完毕，可以申请merge到dev分支，由管理员同意，此时完成了一次merge，dev分支增加了新的代码。此时，如果在项目中有对应事件的webhook，将会触发事件。此时Jenkins加入

    Jenkins中会配置不同的job也就是项目，会设置不同的触发器，当Gitlab中的事件触发了Jenkins的触发器，Jenkins将会按照用户的配置来进行构建，用户可以在构建时设置不同的步骤，比如说先执行Sonarqube代码质量检测，然后执行Maven，再执行部署脚本，最后执行shell命令，这是Jenkins中最核心的部分，几乎所有的配置都是为了构建中的操作或是构建后的操作。在构建后的操作中也可以定义很多步骤，比如说发送结果通知到企业微信或是邮箱
