啥是个Buffer Pool

默认情况下Buffer Pool只有128M大小

Buffer Pool内部组成

每个缓存页对应的控制信息占用的内存大小是相同的，我们就把每个页对应的控制信息占用的一块内存称为一个控制块吧，控制块和缓存页是一一对应的，它们都被存放到 Buffer Pool 中，其中控制块被存放到 Buffer Pool 的前边，缓存页被存放到 Buffer Pool 后边，所以整个Buffer Pool对应的内存空间看起来就是这样的：

free链表的管理

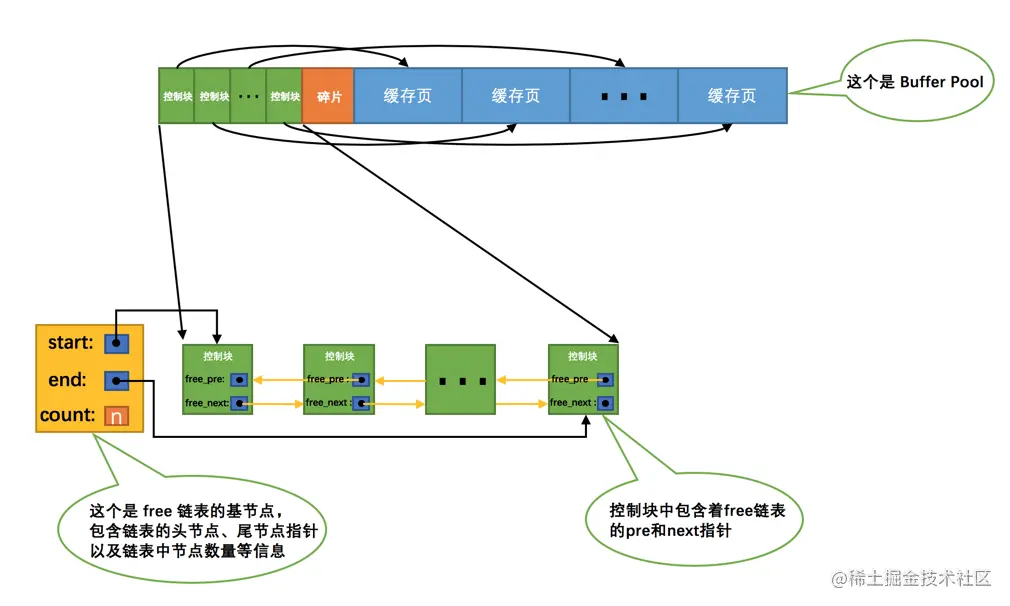

我们可以把所有空闲的缓存页对应的控制块作为一个节点放到一个链表中，这个链表也可以被称作free链表（或者说空闲链表）
从图中可以看出，我们为了管理好这个free链表，特意为这个链表定义了一个基节点，里边儿包含着链表的头节点地址，尾节点地址，以及当前链表中节点的数量等信息。这里需要注意的是，链表的基节点占用的内存空间并不包含在为Buffer Pool申请的一大片连续内存空间之内，而是单独申请的一块内存空间。

缓存页的哈希处理

我们可以用表空间号 + 页号作为key，缓存页作为value创建一个哈希表，在需要访问某个页的数据时，先从哈希表中根据表空间号 + 页号看看有没有对应的缓存页，如果有，直接使用该缓存页就好，如果没有，那就从free链表中选一个空闲的缓存页，然后把磁盘中对应的页加载到该缓存页的位置。

flush链表的管理

如果我们修改了Buffer Pool中某个缓存页的数据，那它就和磁盘上的页不一致了，这样的缓存页也被称为脏页（英文名：dirty page）

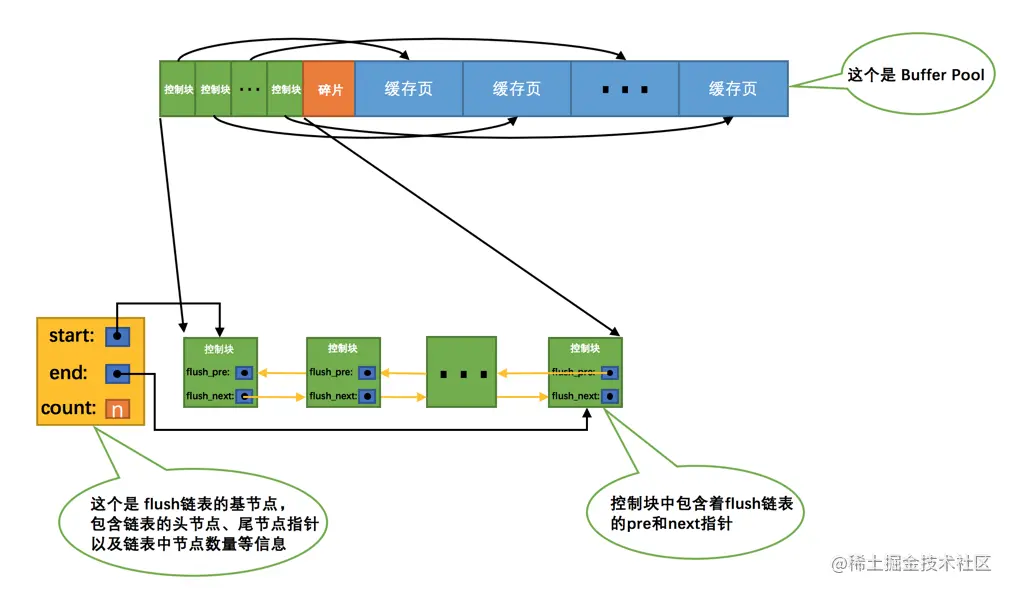

凡是修改过的缓存页对应的控制块都会作为一个节点加入到一个链表中，因为这个链表节点对应的缓存页都是需要被刷新到磁盘上的，所以也叫flush链表。链表的构造和free链表差不多，假设某个时间点Buffer Pool中的脏页数量为n，那么对应的flush链表就长这样：

LRU链表的管理

缓存不够的窘境

简单的LRU链表

可以这样处理LRU链表：

  • 如果该页不在Buffer Pool中，在把该页从磁盘加载到Buffer Pool中的缓存页时，就把该缓存页对应的控制块作为节点塞到链表的头部。

  • 如果该页已经缓存在Buffer Pool中，则直接把该页对应的控制块移动到LRU链表的头部。

    划分区域的LRU链表

    高兴的太早了，上边的这个简单的LRU链表用了没多长时间就发现问题了，因为存在这两种比较尴尬的情况：

  • 情况一：InnoDB提供了一个看起来比较贴心的服务——预读（英文名：read ahead）。所谓预读，就是InnoDB认为执行当前的请求可能之后会读取某些页面，就预先把它们加载到Buffer Pool中。根据触发方式的不同，预读又可以细分为下边两种：

    • 线性预读

设计InnoDB的大叔提供了一个系统变量innodb_read_ahead_threshold，如果顺序访问了某个区（extent）的页面超过这个系统变量的值，就会触发一次异步读取下一个区中全部的页面到Buffer Pool的请求，注意异步读取意味着从磁盘中加载这些被预读的页面并不会影响到当前工作线程的正常执行。这个innodb_read_ahead_threshold系统变量的值默认是56，我们可以在服务器启动时通过启动参数或者服务器运行过程中直接调整该系统变量的值，不过它是一个全局变量，注意使用SET GLOBAL命令来修改哦。

  • 随机预读

如果Buffer Pool中已经缓存了某个区的13个连续的页面，不论这些页面是不是顺序读取的，都会触发一次异步读取本区中所有其的页面到Buffer Pool的请求。设计InnoDB的大叔同时提供了innodb_random_read_ahead系统变量，它的默认值为OFF，也就意味着InnoDB并不会默认开启随机预读的功能，如果我们想开启该功能，可以通过修改启动参数或者直接使用SET GLOBAL命令把该变量的值设置为ON。

  • 情况二：有的小伙伴可能会写一些需要扫描全表的查询语句（比如没有建立合适的索引或者压根儿没有WHERE子句的查询）。

总结一下上边说的可能降低Buffer Pool的两种情况：

  • 加载到Buffer Pool中的页不一定被用到。
  • 如果非常多的使用频率偏低的页被同时加载到Buffer Pool时，可能会把那些使用频率非常高的页从Buffer Pool中淘汰掉。

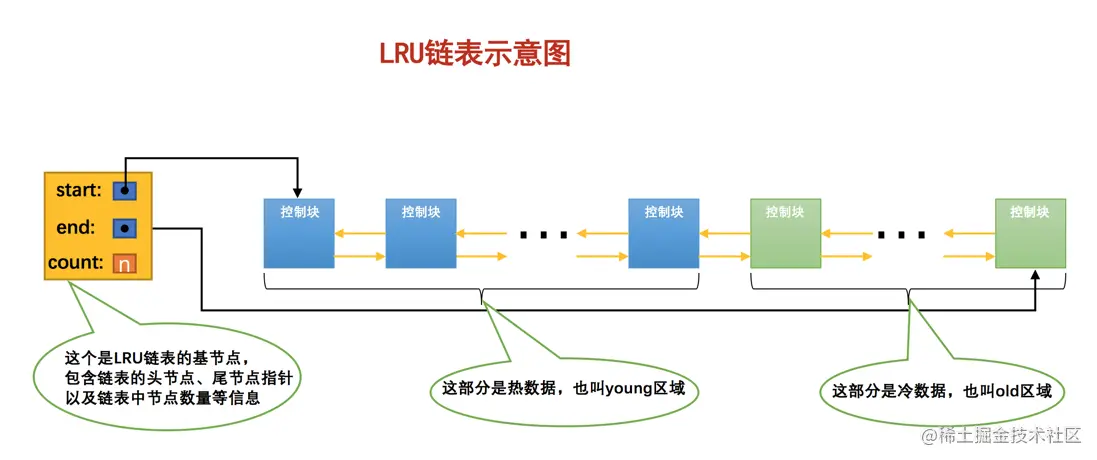

因为有这两种情况的存在，所以设计InnoDB的大叔把这个LRU链表按照一定比例分成两截，分别是：

  • 一部分存储使用频率非常高的缓存页，所以这一部分链表也叫做热数据，或者称young区域。
  • 另一部分存储使用频率不是很高的缓存页，所以这一部分链表也叫做冷数据，或者称old区域。


有了这个被划分成young和old区域的LRU链表之后，设计InnoDB的大叔就可以针对我们上边提到的两种可能降低缓存命中率的情况进行优化了：

  • 针对预读的页面可能不进行后续访问情况的优化设计InnoDB的大叔规定，当磁盘上的某个页面在初次加载到Buffer Pool中的某个缓存页时，该缓存页对应的控制块会被放到old区域的头部。这样针对预读到Buffer Pool却不进行后续访问的页面就会被逐渐从old区域逐出，而不会影响young区域中被使用比较频繁的缓存页。
  • 针对全表扫描时，短时间内访问大量使用频率非常低的页面情况的优化在进行全表扫描时，虽然首次被加载到Buffer Pool的页被放到了old区域的头部，在对某个处在old区域的缓存页进行第一次访问时就在它对应的控制块中记录下来这个访问时间，如果后续的访问时间与第一次访问的时间在某个时间间隔内，那么该页面就不会被从old区域移动到young区域的头部，否则将它移动到young区域的头部。上述的这个间隔时间是由系统变量innodb_old_blocks_time控制的。

    更进一步优化LRU链表

其他的一些链表

为了更好的管理Buffer Pool中的缓存页，除了我们上边提到的一些措施，设计InnoDB的大叔们还引进了其他的一些链表，比如unzip LRU链表用于管理解压页，zip clean链表用于管理没有被解压的压缩页，zip free数组中每一个元素都代表一个链表，它们组成所谓的伙伴系统来为压缩页提供内存空间等等，反正是为了更好的管理这个Buffer Pool引入了各种链表或其他数据结构

刷新脏页到磁盘

后台有专门的线程每隔一段时间负责把脏页刷新到磁盘，这样可以不影响用户线程处理正常的请求。主要有两种刷新路径：

  • 从LRU链表的冷数据中刷新一部分页面到磁盘。后台线程会定时从LRU链表尾部开始扫描一些页面，扫描的页面数量可以通过系统变量innodb_lru_scan_depth来指定，如果从里边儿发现脏页，会把它们刷新到磁盘。这种刷新页面的方式被称之为BUF_FLUSH_LRU。
  • 从flush链表中刷新一部分页面到磁盘。后台线程也会定时从flush链表中刷新一部分页面到磁盘，刷新的速率取决于当时系统是不是很繁忙。这种刷新页面的方式被称之为BUF_FLUSH_LIST。
  • 有时候后台线程刷新脏页的进度比较慢，导致用户线程在准备加载一个磁盘页到Buffer Pool时没有可用的缓存页，这时就会尝试看看LRU链表尾部有没有可以直接释放掉的未修改页面，如果没有的话会不得不将LRU链表尾部的一个脏页同步刷新到磁盘（和磁盘交互是很慢的，这会降低处理用户请求的速度）。这种刷新单个页面到磁盘中的刷新方式被称之为BUF_FLUSH_SINGLE_PAGE。

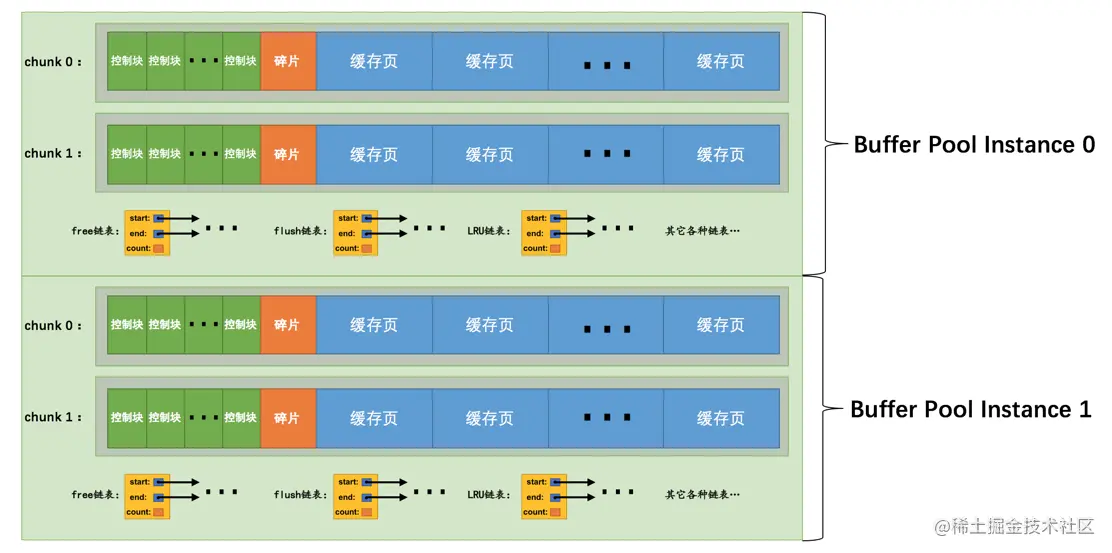

    多个Buffer Pool实例

    当innodb_buffer_pool_size的值小于1G的时候设置多个实例是无效的，InnoDB会默认把innodb_buffer_pool_instances 的值修改为1。而我们鼓励在Buffer Pool大于或等于1G的时候设置多个Buffer Pool实例。

innodb_buffer_pool_chunk_size

innodb_buffer_pool_size启动参数来调整大小，在服务器运行过程中是不允许调整该值的
正是因为发明了这个chunk的概念，我们在服务器运行期间调整Buffer Pool的大小时就是以chunk为单位增加或者删除内存空间，而不需要重新向操作系统申请一片大的内存，然后进行缓存页的复制。这个所谓的chunk的大小是我们在启动操作MySQL服务器时通过innodb_buffer_pool_chunk_size启动参数指定的，它的默认值是134217728，也就是128M。

配置Buffer Pool时的注意事项

  • innodb_buffer_pool_size必须是innodb_buffer_pool_chunk_size × innodb_buffer_pool_instances的倍数（这主要是想保证每一个Buffer Pool实例中包含的chunk数量相同）。
  • 如果在服务器启动时，innodb_buffer_pool_chunk_size × innodb_buffer_pool_instances的值已经大于innodb_buffer_pool_size的值，那么innodb_buffer_pool_chunk_size的值会被服务器自动设置为innodb_buffer_pool_size/innodb_buffer_pool_instances的值。

    Buffer Pool中存储的其它信息

    Buffer Pool的缓存页除了用来缓存磁盘上的页面以外，还可以存储锁信息、自适应哈希索引等信息，这些内容等我们之后遇到了再详细讨论哈～

查看Buffer Pool的状态信息

SHOW ENGINE INNODB STATUS语句来查看关于InnoDB存储引擎运行过程中的一些状态信息

总结

  1. 磁盘太慢，用内存作为缓存很有必要。
  2. Buffer Pool本质上是InnoDB向操作系统申请的一段连续的内存空间，可以通过innodb_buffer_pool_size来调整它的大小。
  3. Buffer Pool向操作系统申请的连续内存由控制块和缓存页组成，每个控制块和缓存页都是一一对应的，在填充足够多的控制块和缓存页的组合后，Buffer Pool剩余的空间可能产生不够填充一组控制块和缓存页，这部分空间不能被使用，也被称为碎片。
  4. InnoDB使用了许多链表来管理Buffer Pool。
  5. free链表中每一个节点都代表一个空闲的缓存页，在将磁盘中的页加载到Buffer Pool时，会从free链表中寻找空闲的缓存页。
  6. 为了快速定位某个页是否被加载到Buffer Pool，使用表空间号 + 页号作为key，缓存页作为value，建立哈希表。
  7. 在Buffer Pool中被修改的页称为脏页，脏页并不是立即刷新，而是被加入到flush链表中，待之后的某个时刻同步到磁盘上。
  8. LRU链表分为young和old两个区域，可以通过innodb_old_blocks_pct来调节old区域所占的比例。首次从磁盘上加载到Buffer Pool的页会被放到old区域的头部，在innodb_old_blocks_time间隔时间内访问该页不会把它移动到young区域头部。在Buffer Pool没有可用的空闲缓存页时，会首先淘汰掉old区域的一些页。
  9. 我们可以通过指定innodb_buffer_pool_instances来控制Buffer Pool实例的个数，每个Buffer Pool实例中都有各自独立的链表，互不干扰。
  10. 自MySQL 5.7.5版本之后，可以在服务器运行过程中调整Buffer Pool大小。每个Buffer Pool实例由若干个chunk组成，每个chunk的大小可以在服务器启动时通过启动参数调整。
  11. 可以用下边的命令查看Buffer Pool的状态信息：SHOW ENGINE INNODB STATUS\G
