redo日志

在系统崩溃重启时需要按照记录的步骤重新更新数据页，所以上述内容也被称之为重做日志，英文名为redo log
redo日志刷新到磁盘的好处如下：

• redo日志占用的空间非常小存储表空间ID、页号、偏移量以及需要更新的值所需的存储空间是很小的，关于redo日志的格式我们稍后会详细唠叨，现在只要知道一条redo日志占用的空间不是很大就好了。

• redo日志是顺序写入磁盘的在执行事务的过程中，每执行一条语句，就可能产生若干条redo日志，这些日志是按照产生的顺序写入磁盘的，也就是使用顺序IO。

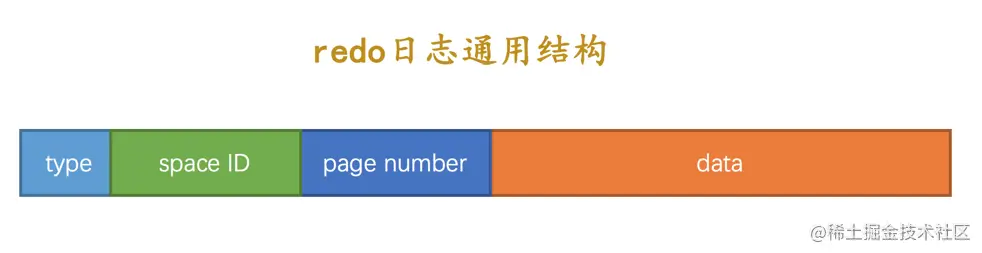

  redo日志格式



  简单的redo日志类型

  我们前边介绍InnoDB的记录行格式的时候说过，如果我们没有为某个表显式的定义主键，并且表中也没有定义Unique键，那么InnoDB会自动的为表添加一个称之为row_id的隐藏列作为主键。为这个row_id隐藏列赋值的方式如下：

• 服务器会在内存中维护一个全局变量，每当向某个包含隐藏的row_id列的表中插入一条记录时，就会把该变量的值当作新记录的row_id列的值，并且把该变量自增1。

• 每当这个变量的值为256的倍数时，就会将该变量的值刷新到系统表空间的页号为7的页面中一个称之为Max Row ID的属性处（我们前边介绍表空间结构时详细说过）。
• 当系统启动时，会将上边提到的Max Row ID属性加载到内存中，将该值加上256之后赋值给我们前边提到的全局变量（因为在上次关机时该全局变量的值可能大于Max Row ID属性值）。

把这种极其简单的redo日志称之为物理日志，并且根据在页面中写入数据的多少划分了几种不同的redo日志类型：

• MLOG_1BYTE（type字段对应的十进制数字为1）：表示在页面的某个偏移量处写入1个字节的redo日志类型。
• MLOG_2BYTE（type字段对应的十进制数字为2）：表示在页面的某个偏移量处写入2个字节的redo日志类型。
• MLOG_4BYTE（type字段对应的十进制数字为4）：表示在页面的某个偏移量处写入4个字节的redo日志类型。

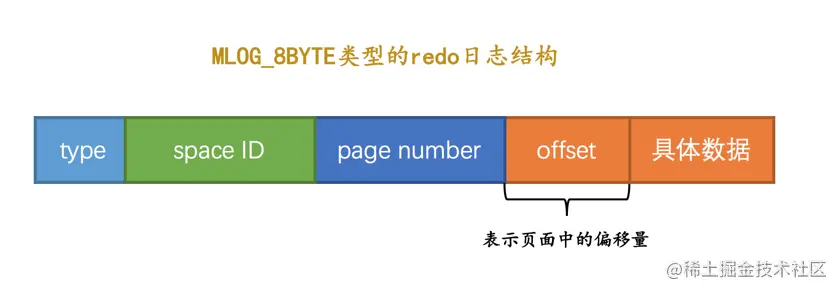

• MLOG_8BYTE（type字段对应的十进制数字为8）：表示在页面的某个偏移量处写入8个字节的redo日志类型。

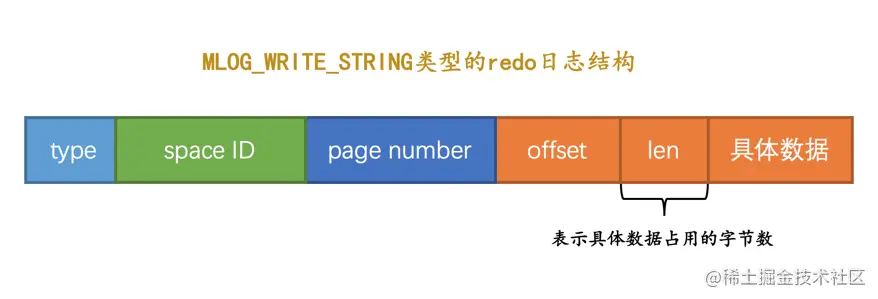

• MLOG_WRITE_STRING（type字段对应的十进制数字为30）：表示在页面的某个偏移量处写入一串数据。

复杂一些的redo日志类型

提出了一些新的redo日志类型，比如：

• MLOG_REC_INSERT（对应的十进制数字为9）：表示插入一条使用非紧凑行格式的记录时的redo日志类型。
• MLOG_COMP_REC_INSERT（对应的十进制数字为38）：表示插入一条使用紧凑行格式的记录时的redo日志类型。

小贴士： Redundant是一种比较原始的行格式，它就是非紧凑的。而Compact、Dynamic以及Compressed行格式是较新的行格式，它们是紧凑的（占用更小的存储空间）。

• MLOG_COMP_PAGE_CREATE（type字段对应的十进制数字为58）：表示创建一个存储紧凑行格式记录的页面的redo日志类型。
• MLOG_COMP_REC_DELETE（type字段对应的十进制数字为42）：表示删除一条使用紧凑行格式记录的redo日志类型。
• MLOG_COMP_LIST_START_DELETE（type字段对应的十进制数字为44）：表示从某条给定记录开始删除页面中的一系列使用紧凑行格式记录的redo日志类型。
• MLOG_COMP_LIST_END_DELETE（type字段对应的十进制数字为43）：与MLOG_COMP_LIST_START_DELETE类型的redo日志呼应，表示删除一系列记录直到MLOG_COMP_LIST_END_DELETE类型的redo日志对应的记录为止。

小贴士： 我们前边唠叨InnoDB数据页格式的时候重点强调过，数据页中的记录是按照索引列大小的顺序组成单向链表的。有时候我们会有删除索引列的值在某个区间范围内的所有记录的需求，这时候如果我们每删除一条记录就写一条redo日志的话，效率可能有点低，所以提出MLOG_COMP_LIST_START_DELETE和MLOG_COMP_LIST_END_DELETE类型的redo日志，可以很大程度上减少redo日志的条数。

• MLOG_ZIP_PAGE_COMPRESS（type字段对应的十进制数字为51）：表示压缩一个数据页的redo日志类型。
• …… 还有很多很多种类型，这就不列举了，等用到再说哈～

这些类型的redo日志既包含物理层面的意思，也包含逻辑层面的意思，具体指：

• 物理层面看，这些日志都指明了对哪个表空间的哪个页进行了修改。
• 逻辑层面看，在系统崩溃重启时，并不能直接根据这些日志里的记载，将页面内的某个偏移量处恢复成某个数据，而是需要调用一些事先准备好的函数，执行完这些函数后才可以将页面恢复成系统崩溃前的样子。

redo日志格式小结

redo日志会把事务在执行过程中对数据库所做的所有修改都记录下来，在之后系统崩溃重启后可以把事务所做的任何修改都恢复出来。
小贴士： 为了节省redo日志占用的存储空间大小，设计InnoDB的大叔对redo日志中的某些数据还可能进行压缩处理，比方说space ID和page number一般占用4个字节来存储，但是经过压缩后，可能使用更小的空间来存储。具体压缩算法就不唠叨了。

Mini-Transaction

以组的形式写入redo日志

插入到哪个叶子节点代表的数据页中，定位到具体的数据页之后，有两种可能的情况：

• 情况一：该数据页的剩余的空闲空间充足，足够容纳这一条待插入记录，那么事情很简单，直接把记录插入到这个数据页中，记录一条类型为MLOG_COMP_REC_INSERT的redo日志就好了，我们把这种情况称之为乐观插入
• 情况二：该数据页剩余的空闲空间不足，那么事情就悲剧了，我们前边说过，遇到这种情况要进行所谓的页分裂操作，也就是新建一个叶子节点，然后把原先数据页中的一部分记录复制到这个新的数据页中，然后再把记录插入进去，把这个叶子节点插入到叶子节点链表中，最后还要在内节点中添加一条目录项记录指向这个新创建的页面。

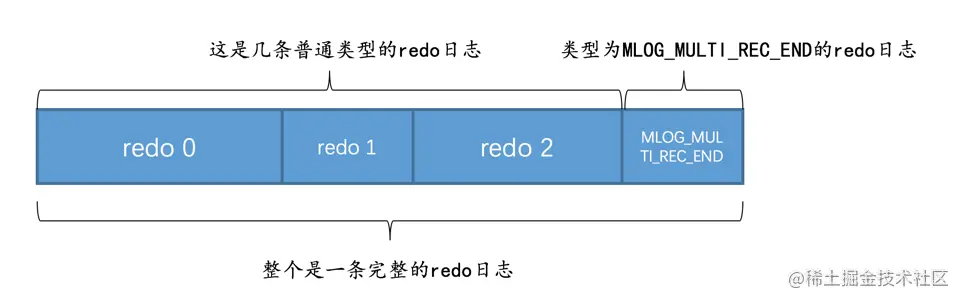

该组中的最后一条redo日志后边加上一条特殊类型的redo日志，该类型名称为MLOG_MULTI_REC_END，type字段对应的十进制数字为31

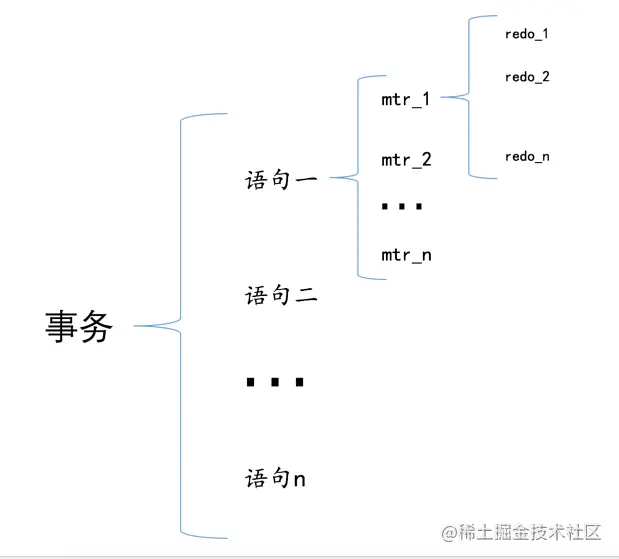

Mini-Transaction的概念

redo日志的写入过程

redo log block

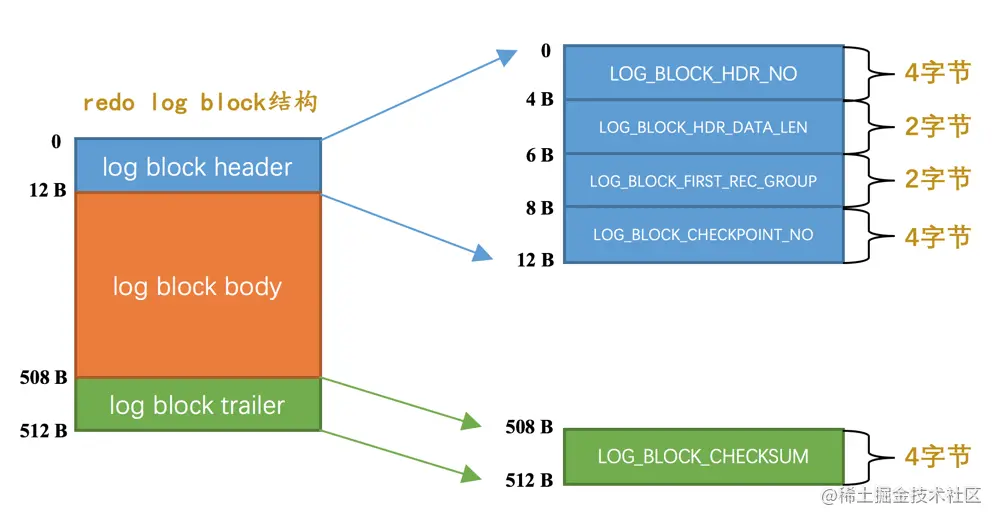

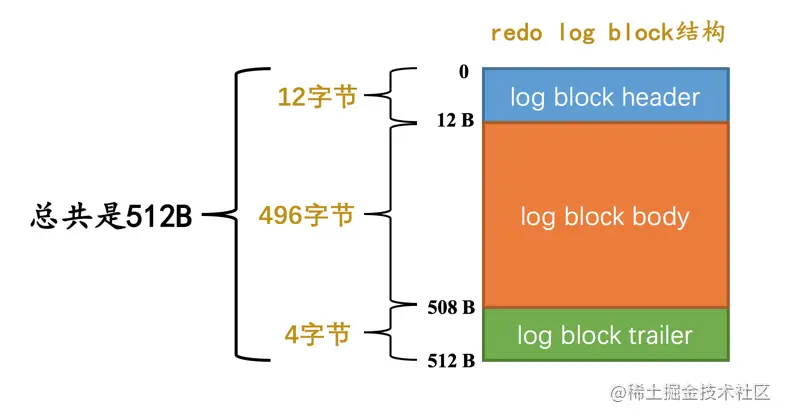

设计InnoDB的大叔为了更好的进行系统崩溃恢复，他们把通过mtr生成的redo日志都放在了大小为512字节的页中。为了和我们前边提到的表空间中的页做区别，我们这里把用来存储redo日志的页称为block（你心里清楚页和block的意思其实差不多就行了）。一个redo log block的示意图如下：

redo日志缓冲区

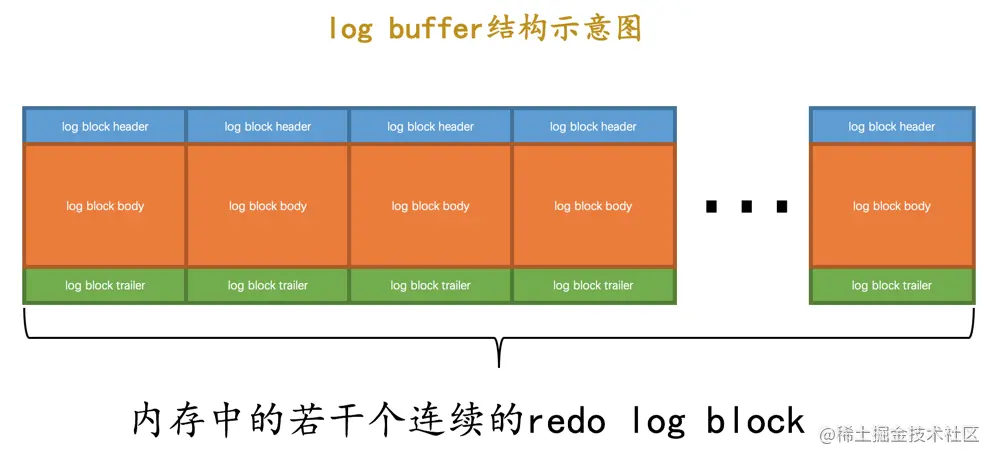

设计InnoDB的大叔为了解决磁盘速度过慢的问题而引入了Buffer Pool。同理，写入redo日志时也不能直接直接写到磁盘上，实际上在服务器启动时就向操作系统申请了一大片称之为redo log buffer的连续内存空间，翻译成中文就是redo日志缓冲区，我们也可以简称为log buffer

redo日志写入log buffer

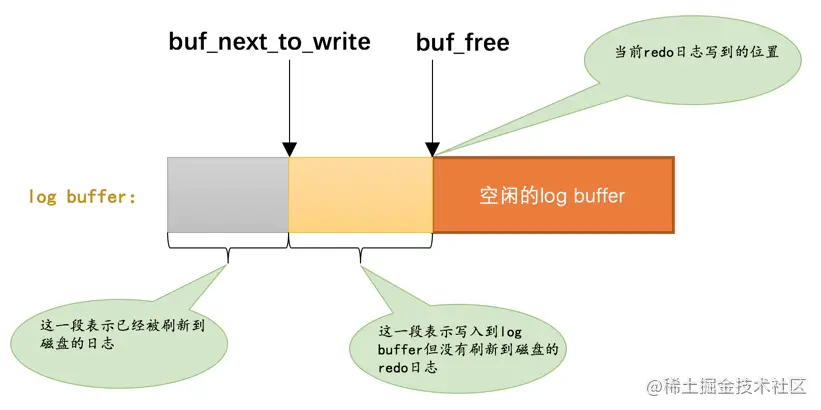

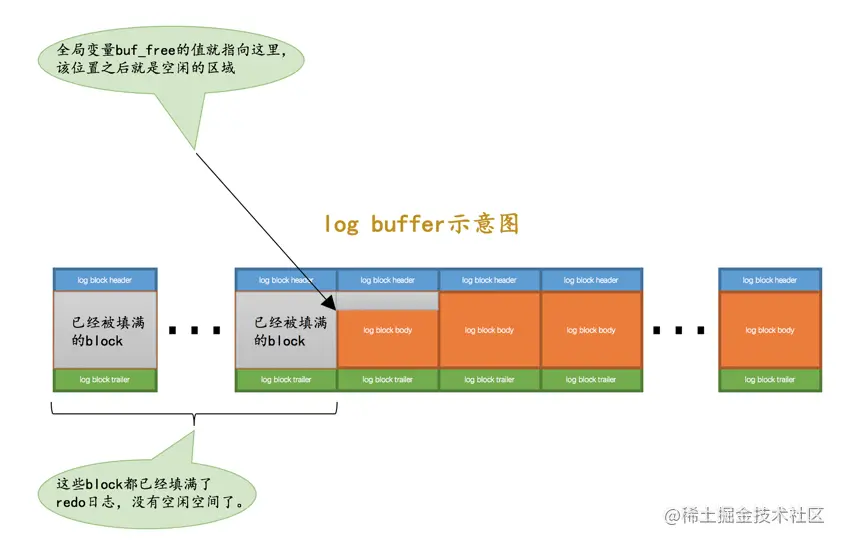

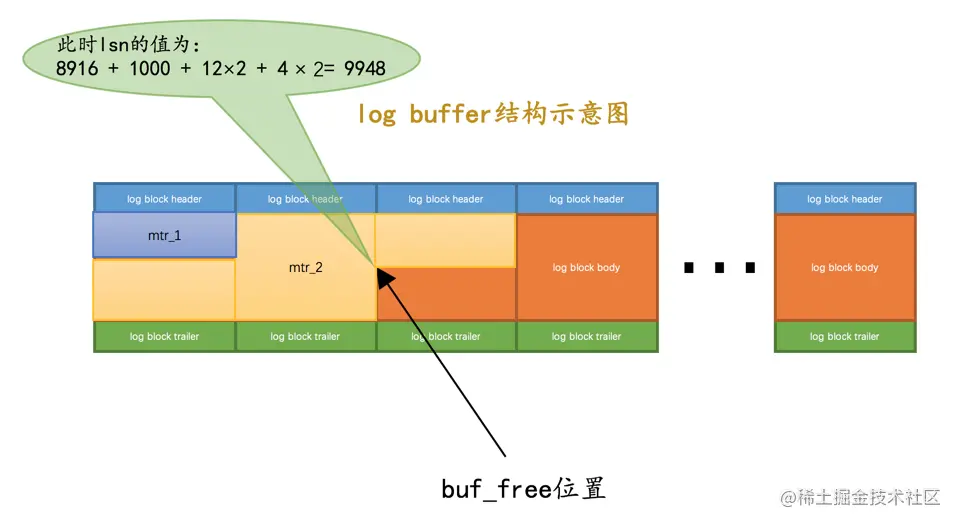

buf_free的全局变量，该变量指明后续写入的redo日志应该写入到log buffer中的哪个位置，如图所示：

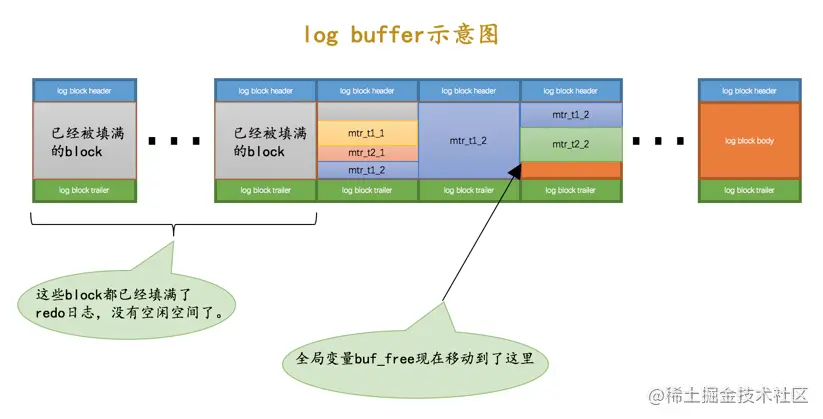

不同的事务可能是并发执行的，所以T1、T2之间的mtr可能是交替执行的。每当一个mtr执行完成时，伴随该mtr生成的一组redo日志就需要被复制到log buffer中，也就是说不同事务的mtr可能是交替写入log buffer的，我们画个示意图。

redo日志文件

redo日志刷盘时机

• log buffer空间不足时

log buffer的大小是有限的（通过系统变量innodb_log_buffer_size指定），如果不停的往这个有限大小的log buffer里塞入日志，很快它就会被填满。设计InnoDB的大叔认为如果当前写入log buffer的redo日志量已经占满了log buffer总容量的大约一半左右，就需要把这些日志刷新到磁盘上。

• 事务提交时

我们前边说过之所以使用redo日志主要是因为它占用的空间少，还是顺序写，在事务提交时可以不把修改过的Buffer Pool页面刷新到磁盘，但是为了保证持久性，必须要把修改这些页面对应的redo日志刷新到磁盘。

• 将某个脏页刷新到磁盘前，会保证先将该脏页对应的 redo 日志刷新到磁盘中（再一次 强调，redo 日志是顺序刷新的，所以在将某个脏页对应的 redo 日志从 redo log buffer 刷新到磁盘时，也会保证将在其之前产生的 redo 日志也刷新到磁盘）。
• 后台线程不停的刷刷刷后台有一个线程，大约每秒都会刷新一次log buffer中的redo日志到磁盘。
• 正常关闭服务器时
• 做所谓的checkpoint时（我们现在没介绍过checkpoint的概念，稍后会仔细唠叨，稍安勿躁）
• 其他的一些情况…

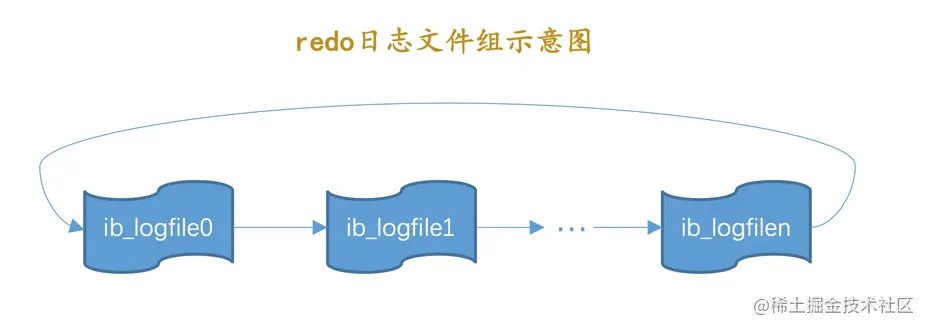

  redo日志文件组


  总共的redo日志文件大小其实就是：innodb_log_file_size × innodb_log_files_in_group。
  如果采用循环使用的方式向redo日志文件组里写入数据

redo日志文件格式

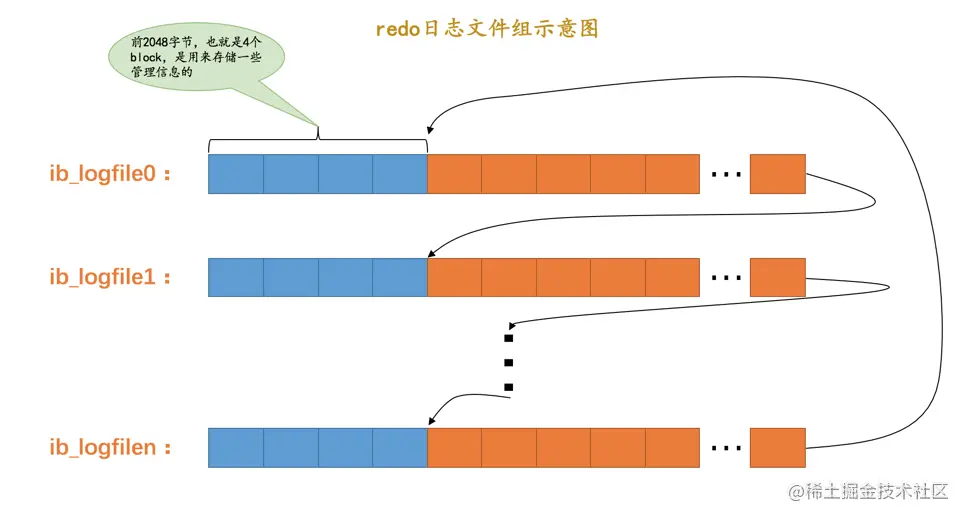

redo日志文件组中的每个文件大小都一样，格式也一样，都是由两部分组成：

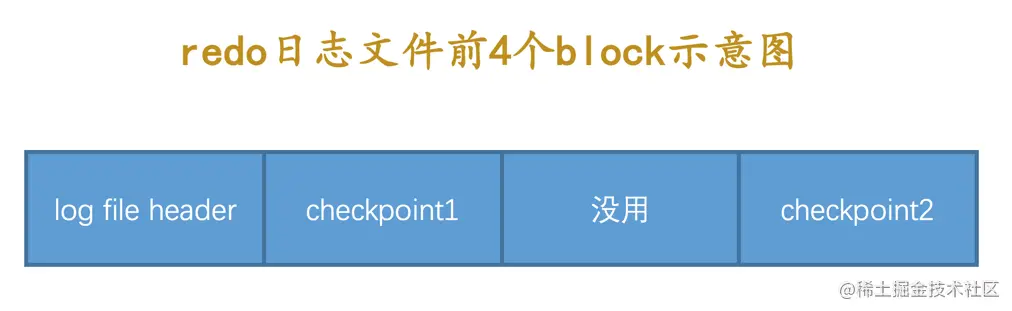

• 前2048个字节，也就是前4个block是用来存储一些管理信息的。
• 从第2048字节往后是用来存储log buffer中的block镜像的。

Log Sequence Number

redo日志的量在不断的递增，就像人的年龄一样，自打出生起就不断递增，永远不可能缩减了。设计InnoDB的大叔为记录已经写入的redo日志量，设计了一个称之为Log Sequence Number的全局变量，翻译过来就是：日志序列号，简称lsn。初始的lsn值为8704

每一组由mtr生成的redo日志都有一个唯一的LSN值与其对应，LSN值越小，说明redo日志产生的越早。

flushed_to_disk_lsn

当有新的redo日志写入到log buffer时，首先lsn的值会增长，但flushed_to_disk_lsn不变，随后随着不断有log buffer中的日志被刷新到磁盘上，flushed_to_disk_lsn的值也跟着增长。如果两者的值相同时，说明log buffer中的所有redo日志都已经刷新到磁盘中了。

应用程序向磁盘写入文件时其实是先写到操作系统的缓冲区中去，如果某个写入操作要等到操作系统确认已经写到磁盘时才返回，那需要调用一下操作系统提供的fsync函数。其实只有当系统执行了fsync函数后，flushed_to_disk_lsn的值才会跟着增长，当仅仅把log buffer中的日志写入到操作系统缓冲区却没有显式的刷新到磁盘时，另外的一个称之为write_lsn的值跟着增长。不过为了大家理解上的方便，我们在讲述时把flushed_to_disk_lsn和write_lsn的概念混淆了起来

lsn值和redo日志文件偏移量的对应关系

因为lsn的值是代表系统写入的redo日志量的一个总和，一个mtr中产生多少日志，lsn的值就增加多少（当然有时候要加上log block header和log block trailer的大小），这样mtr产生的日志写到磁盘中时，很容易计算某一个lsn值在redo日志文件组中的偏移量，如图：

flush链表中的LSN

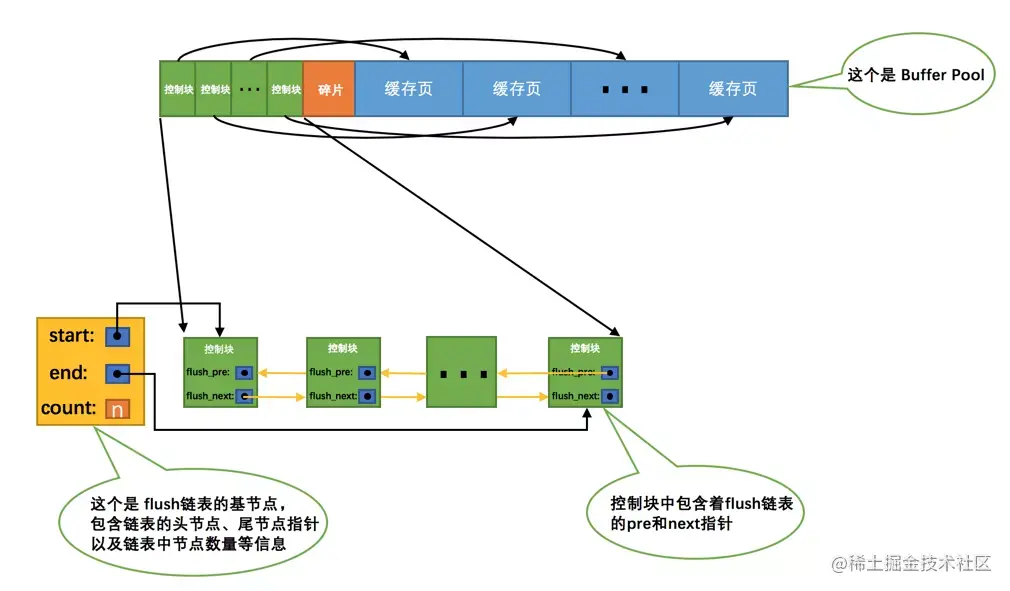

当第一次修改某个缓存在Buffer Pool中的页面时，就会把这个页面对应的控制块插入到flush链表的头部，之后再修改该页面时由于它已经在flush链表中了，就不再次插入了。也就是说flush链表中的脏页是按照页面的第一次修改时间从大到小进行排序的。在这个过程中会在缓存页对应的控制块中记录两个关于页面何时修改的属性：

• oldest_modification：如果某个页面被加载到Buffer Pool后进行第一次修改，那么就将修改该页面的mtr开始时对应的lsn值写入这个属性。
• newest_modification：每修改一次页面，都会将修改该页面的mtr结束时对应的lsn值写入这个属性。也就是说该属性表示页面最近一次修改后对应的系统lsn值。

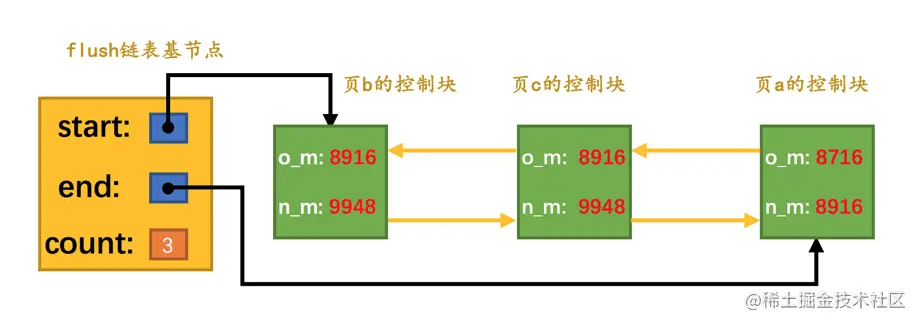

接着假设mtr_1执行过程中修改了页a 页b和页c两个页面

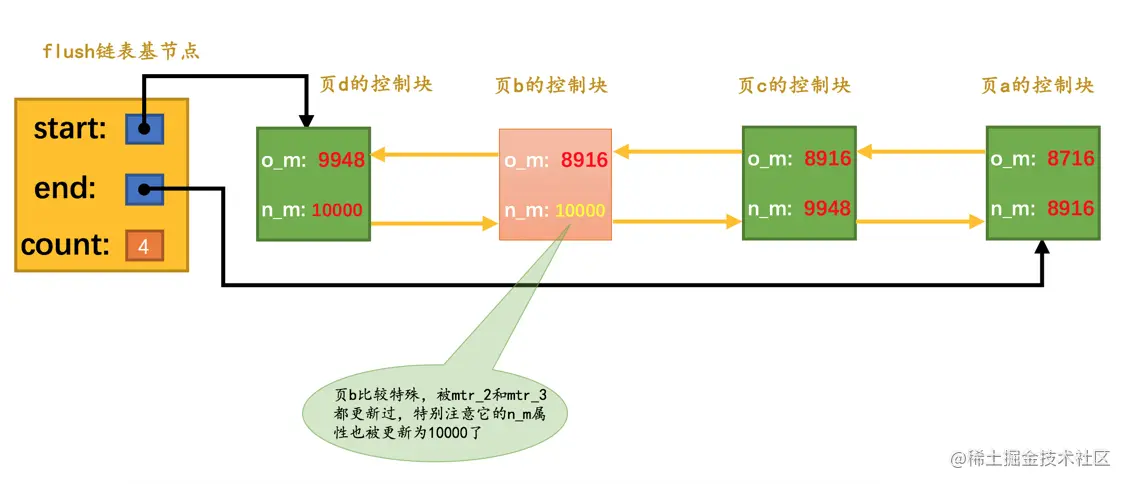

接着假设mtr_2执行过程中修改了页b和页d，

总结一下上边说的，就是：flush链表中的脏页按照修改发生的时间顺序进行排序，也就是按照oldest_modification代表的LSN值进行排序，被多次更新的页面不会重复插入到flush链表中，但是会更新newest_modification属性的值。

checkpoint

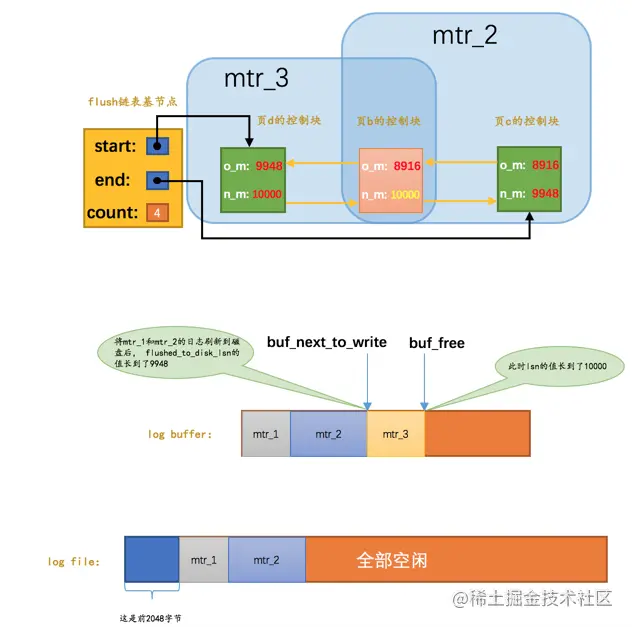

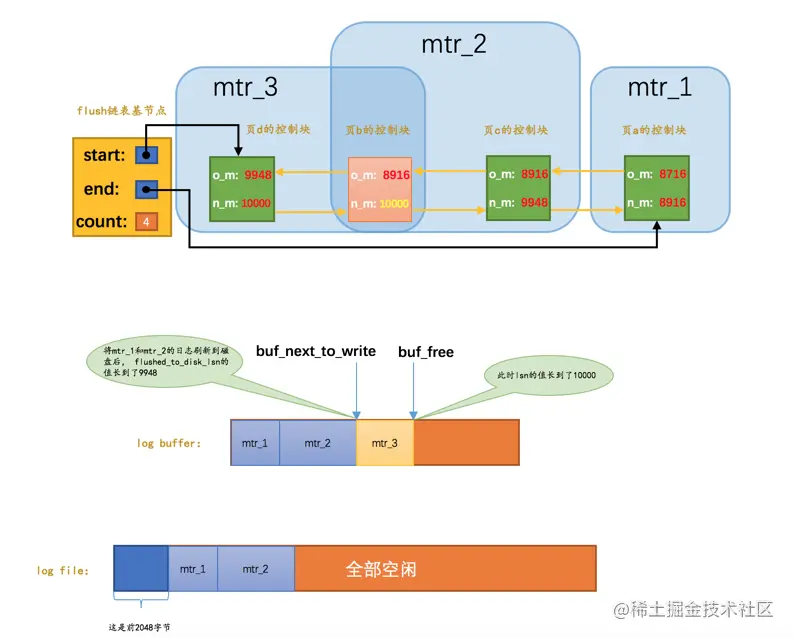

如图，虽然mtr_1和mtr_2生成的redo日志都已经被写到了磁盘上，但是它们修改的脏页仍然留在Buffer Pool中，所以它们生成的redo日志在磁盘上的空间是不可以被覆盖的。之后随着系统的运行，如果页a被刷新到了磁盘，那么它对应的控制块就会从flush链表中移除，就像这样子：

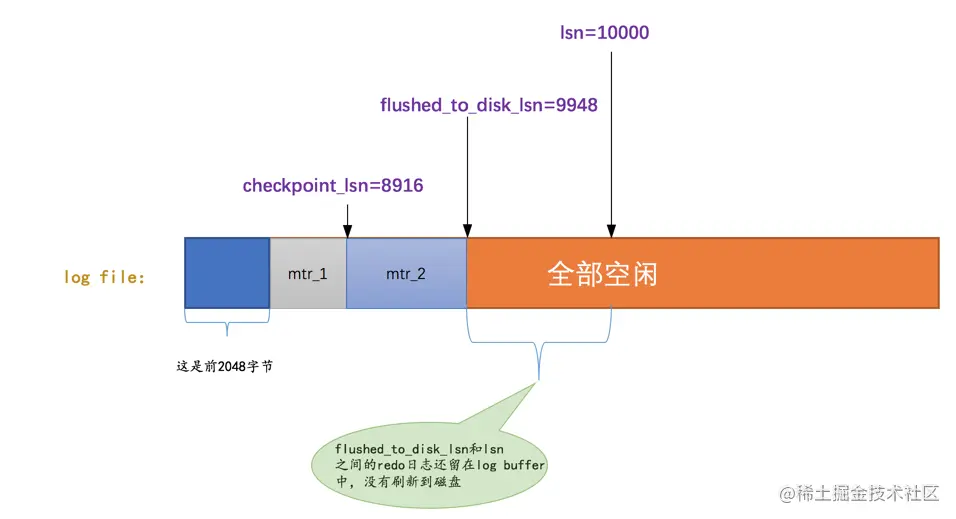

这样mtr_1生成的redo日志就没有用了，它们占用的磁盘空间就可以被覆盖掉了。设计InnoDB的大叔提出了一个全局变量checkpoint_lsn来代表当前系统中可以被覆盖的redo日志总量是多少，这个变量初始值也是8704。
页a被刷新到了磁盘，mtr_1生成的redo日志就可以被覆盖了，所以我们可以进行一个增加checkpoint_lsn的操作，我们把这个过程称之为做一次checkpoint。做一次checkpoint其实可以分为两个步骤：

• 步骤一：计算一下当前系统中可以被覆盖的redo日志对应的lsn值最大是多少。
• 步骤二：将checkpoint_lsn和对应的redo日志文件组偏移量以及此次checkpint的编号写到日志文件的管理信息（就是checkpoint1或者checkpoint2）中。

每做一次checkpoint，checkpoint_no的值就加1

批量从flush链表中刷出脏页

后台的刷脏操作不能将脏页刷出，那么系统无法及时做checkpoint，可能就需要用户线程同步的从flush链表中把那些最早修改的脏页（oldest_modification最小的脏页）刷新到磁盘，这样这些脏页对应的redo日志就没用了，然后就可以去做checkpoint了。

查看系统中的各种LSN值

我们可以使用SHOW ENGINE INNODB STATUS命令查看当前InnoDB存储引擎中的各种LSN值的情况

• Log sequence number：代表系统中的lsn值，也就是当前系统已经写入的redo日志量，包括写入log buffer中的日志。
• Log flushed up to：代表flushed_to_disk_lsn的值，也就是当前系统已经写入磁盘的redo日志量。
• Pages flushed up to：代表flush链表中被最早修改的那个页面对应的oldest_modification属性值。

• Last checkpoint at：当前系统的checkpoint_lsn值。

  innodb_flush_log_at_trx_commit的用法

  我们前边说为了保证事务的持久性，用户线程在事务提交时需要将该事务执行过程中产生的所有redo日志都刷新到磁盘上。这一条要求太狠了，会很明显的降低数据库性能。如果有的同学对事务的持久性要求不是那么强烈的话，可以选择修改一个称为innodb_flush_log_at_trx_commit的系统变量的值，该变量有3个可选的值：

• 0：当该系统变量值为0时，表示在事务提交时不立即向磁盘中同步redo日志，这个任务是交给后台线程做的。这样很明显会加快请求处理速度，但是如果事务提交后服务器挂了，后台线程没有及时将redo日志刷新到磁盘，那么该事务对页面的修改会丢失。

• 1：当该系统变量值为1时，表示在事务提交时需要将redo日志同步到磁盘，可以保证事务的持久性。1也是innodb_flush_log_at_trx_commit的默认值。

• 2：当该系统变量值为2时，表示在事务提交时需要将redo日志写到操作系统的缓冲区中，但并不需要保证将日志真正的刷新到磁盘。这种情况下如果数据库挂了，操作系统没挂的话，事务的持久性还是可以保证的，但是操作系统也挂了的话，那就不能保证持久性了。

  崩溃恢复

  确定恢复的起点

  checkpoint_lsn

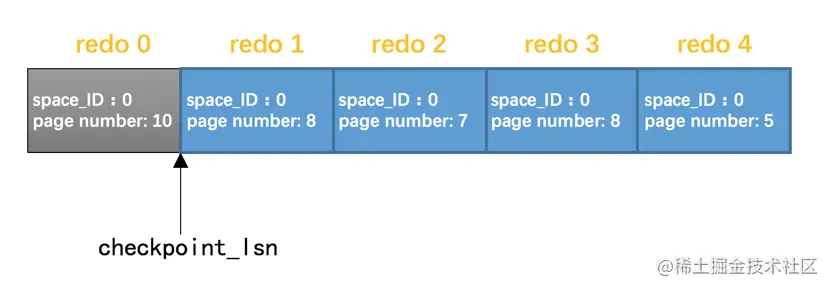

  选取最近发生的那次checkpoint的信息衡量checkpoint发生时间早晚的信息就是所谓的checkpoint_no，我们只要把checkpoint1和checkpoint2这两个block中的checkpoint_no值读出来比一下大小，哪个的checkpoint_no值更大，说明哪个block存储的就是最近的一次checkpoint信息。这样我们就能拿到最近发生的checkpoint对应的checkpoint_lsn值以及它在redo日志文件组中的偏移量checkpoint_offset。

  确定恢复的终点

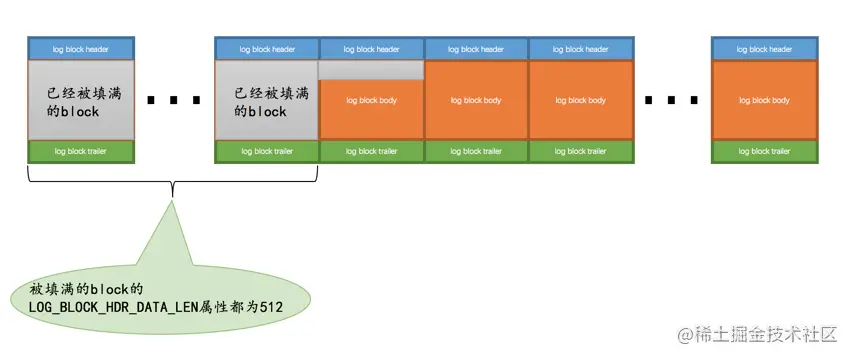

  普通block的log block header部分有一个称之为LOG_BLOCK_HDR_DATA_LEN的属性，该属性值记录了当前block里使用了多少字节的空间。对于被填满的block来说，该值永远为512。如果该属性的值不为512，那么就是它了，它就是此次崩溃恢复中需要扫描的最后一个block。

  怎么恢复


  一些办法加快这个恢复的过程：

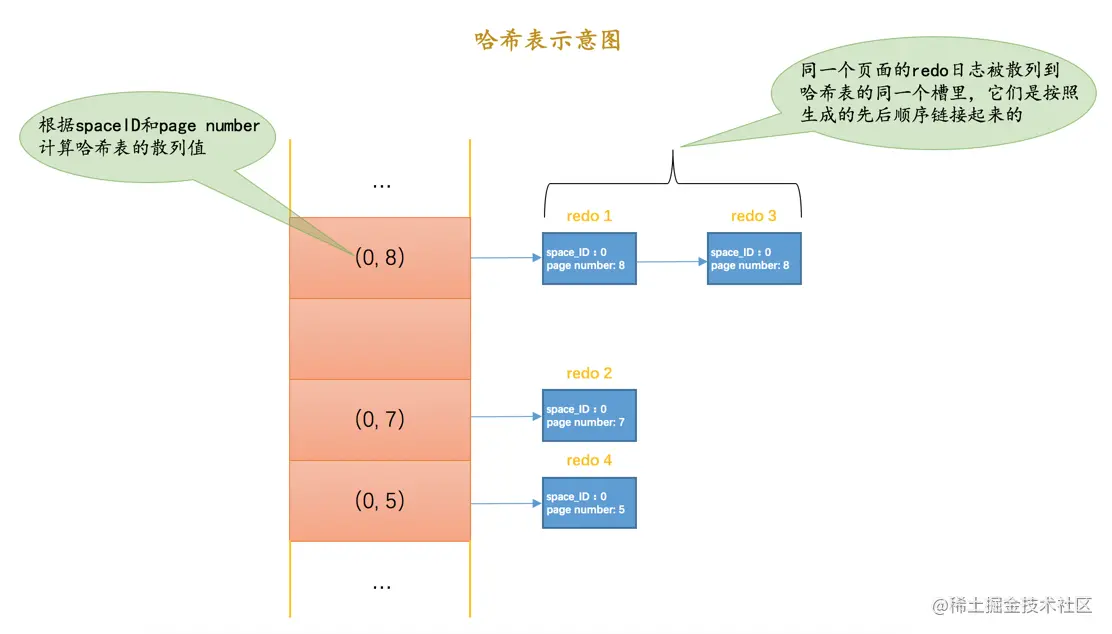

• 使用哈希表


之后就可以遍历哈希表，因为对同一个页面进行修改的redo日志都放在了一个槽里，所以可以一次性将一个页面修复好（避免了很多读取页面的随机IO），这样可以加快恢复速度。另外需要注意一点的是，同一个页面的redo日志是按照生成时间顺序进行排序的，所以恢复的时候也是按照这个顺序进行恢复

• 跳过已经刷新到磁盘的页面

脏页的File Header里有一个称之为FIL_PAGE_LSN的属性，该属性记载了最近一次修改页面时对应的lsn值（其实就是页面控制块中的newest_modification值）。如果在做了某次checkpoint之后有脏页被刷新到磁盘中，那么该页对应的FIL_PAGE_LSN代表的lsn值肯定大于checkpoint_lsn的值，凡是符合这种情况的页面就不需要重复执行lsn值小于FIL_PAGE_LSN的redo日志了，所以更进一步提升了崩溃恢复的速度。

遗漏的问题：LOG_BLOCK_HDR_NO是如何计算的

在log block header处有一个称之为LOG_BLOCK_HDR_NO的属性（忘记了的话回头再看看哈），我们说这个属性代表一个唯一的标号。这个属性是初次使用该block时分配的，跟当时的系统lsn值有关。使用下边的公式计算该block的LOG_BLOCK_HDR_NO值：

((lsn / 512) & 0x3FFFFFFFUL) + 1
