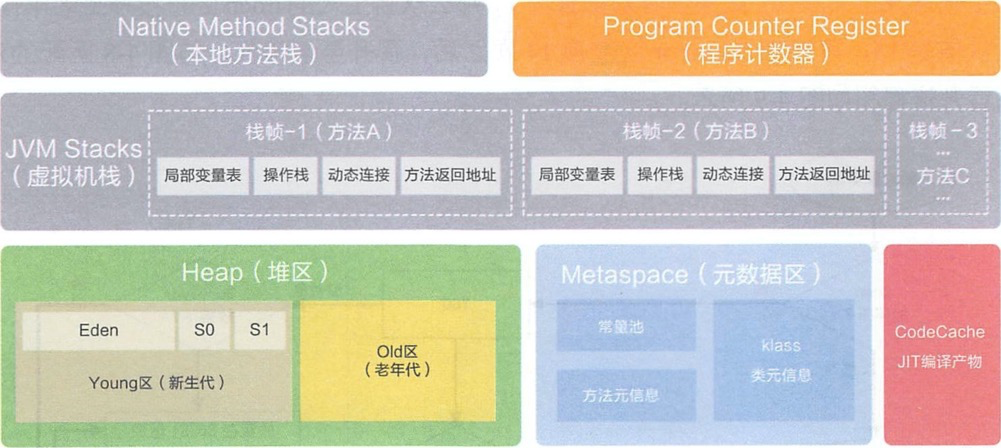

内存划分


分析堆外情况

（NMT+jcmd+pmap+gdb dump）

  • NMT(native memory tracking)
    使用：在JVM参数中添加 -XX:NativeMemoryTracking=[off | summary | detail]

    1. -XX:NativeMemoryTracking=detail

  • 在JVM运行过程中，使用jcmd获取相关信息
    jcmd pid VM.native_memory [summary | detail | baseline | summary.diff | detail.diff | shutdown] [scale= KB | MB | GB]

    jcmd pid VM.native_memory detail

    NMT报告会显示内存使用情况

    类别 含义
    Java Heap 堆大小
    Thread 线程
    Thread Stack 线程栈

NMT可以得到线程栈大小，排除栈空间影响。

  • pmap 查看进程内存地址空间

    pmap -x pid | sort xx

    可以结合pmap，和nmt得到内存地址空间和堆外占用情况了。
    接下来需要做的就是分析堆外内存的内容了。

  • gdb dump查看内存空间内容

    (gdb) dump binary memory ./file BEGIN_ADDRESS END_ADDRESS

    将内存内容dump到文件中，就可以查看到文件中的内容了。
    但是这种方式不直观，所以可以使用其他工具：
    gperf：google的，使用gperf2.5即可，老版本要安装libunwind，2.5的版本不需要了。
    https://blog.csdn.net/unix21/article/details/79161250
    另外一个注意点就是虽然heap文件只有1M,但是可以分析出堆外内存的大小。

    总结

    从实践经验来看，除了java堆和永久代之外，下面这些区域也会占用较多的内存，这里所有的内存总和会受到操作系统进程最大内存的限制：

  1. Direct Memory：可以通过-XX:MaxDirectMemorySize调整大小，内存不足时抛出OutOfMemoryError或OutOfMemoryError：Direct buffer memory。
  2. 线程堆栈：可通过-Xss调整大小内存不足时抛出StackoverflowError（纵向无法分配，即无法分配新的栈帧）或OutOfMemoryError：unable to create new native thread(横向无法分配，即无法建立新的线程)。
  3. Socket缓存区：每个Socket连接都Receive和Send两个缓存区，分别占大约37KB和25KB的内存，连接多的话这块内存占用也比较可观。如果无法分配，则可能会抛出IOException：Too many open files异常。
  4. JNI代码：如果代码中使用JNI调用本地库，那么本地库使用内存也不在堆中
  5. 虚拟机和GC：虚拟机和GC的代码执行也要消耗一定的内存。
