作为一个小白，之前自己一直没想明白，为什么在使能一个中断的时候，既要使用 __HAL_UART_ENABLE_IT()，又要同时使用 HAL_NVIC_EnableIRQ()，这两者不都是使能中断吗，为什么要使能两次，这两者的差别又在哪里？

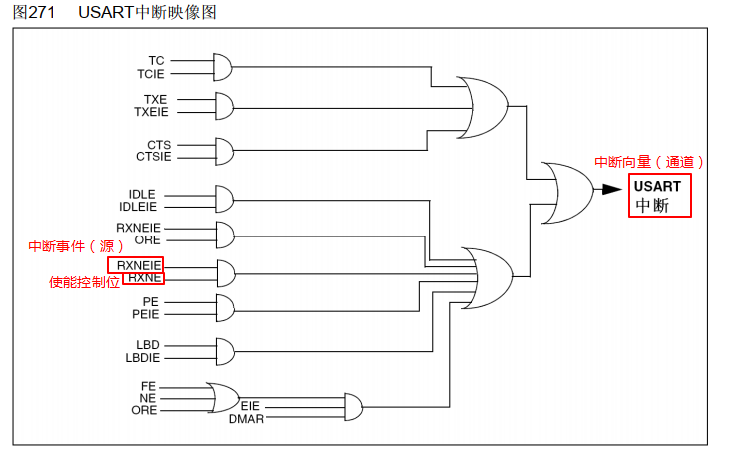

直到我在 STM32 参考手册中看到了下面这张图及其解释，再结合附件文档《STM32中断优先级与相关使用概念》，我才算弄明白其中的门道。
明确中断向量(通道)、中断事件(源)的概念
首先让我们明确两个概念：
- 中断向量（通道）
- 中断事件（源）
对于 cortex_m3 内核所支持的 240 个外部中断，我在这里使用了“中断通道”这个概念来帮助理解，在参考手册中使用的是中断向量（interrupt vector）。
因为尽管每个中断对应一个外围设备，但一个外围设备通常具备若干个可以引起中断的中断源或中断事件（interrupt events）。而该设备的所有的中断都只能通过同一个指定的“中断向量”向内核申请中断，这个中断向量就是同一个外设下面所有中断事件向内核申请中断的「通道」**。
因此，关于中断优先级的概念都是针对“中断向量（通道）”的。当该中断通道的优先级确定后，也就确定了该外围设备的中断优先级，并且该设备所能产生的所有类型的中断，都享有相同的中断优先级。至于该设备本身产生的多个中断的执行顺序，则取决于用户的中断服务程序。
一个外设所有的中断事件，都是在同一个外设对应中断服务程序（Interrupt Service Routine，ISR）中完成的，所以进入中断程序后，中断服务程序需要首先判断是哪个具体事件的中断，然后再转移到相应的服务代码段去。
结合 USART 中断理解

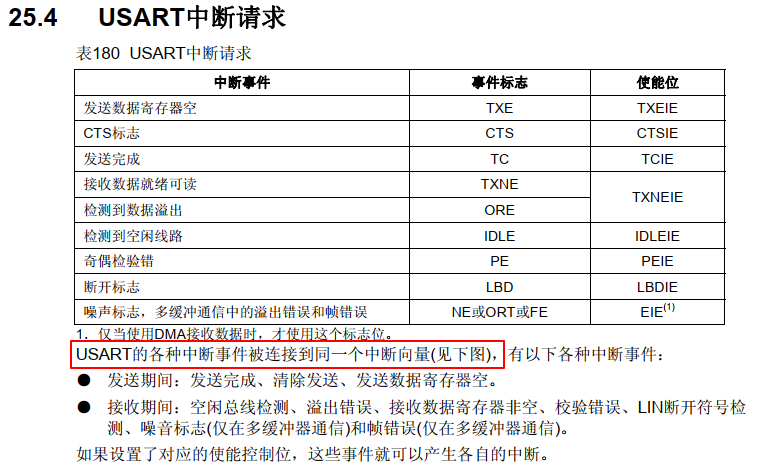

以上图中的 USART 中断为例，USART 有以下各种中断事件：
● 发送期间：发送完成、清除发送、发送数据寄存器空。
● 接收期间：空闲总线检测、溢出错误、接收数据寄存器非空、校验错误、 LIN断开符号检测、噪音标志(仅在多缓冲器通信)和帧错误(仅在多缓冲器通信)。
这些中断事件和其对应的使能控制位是“与”的关系，只有当设置了对应的使能控制位时，这些事件才可以产生各自的中断。
在 HAL 库中，使能控制位是通过宏 __HAL_UART_ENABLE_IT() 和 __HAL_UART_DISABLE_IT()
来设置的。比如我想让 USART 在接收到数据时产生一个中断，那么就要通过下面的代码来使能 RXNE（接收数据就绪可读）中断。
__HAL_UART_ENABLE_IT(UART_IT_RXNE);
后面我又在正点原子的参考资料中看到，后悔没有早点看到啊，就是被几个概念给混淆了
