MAP 文件分析

本文转载自《安富莱STM32-V7开发板用户手册，含BSP驱动包设计（V3.0）》

通过 map 文件，可以方便的查看工程 ROM/FLASH 和 RAM 的占用情况，包括单个源文件，甚至具
体到每个函数的 rom 大小都给出了，通过这些信息可以很好的进行代码优化。 MAP 文件的内容可分为如
下几部分：

• Section Cross References
• Removing Unused input sections from the image
• Image Symbol Table (Local Symbols Global Symbols)
• Memory Map of the image

• Image component sizes

  配置 MDK 以生成 MAP 文件

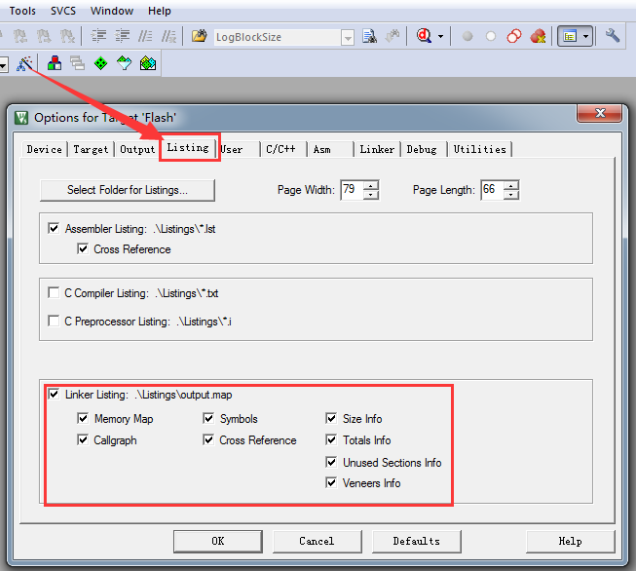

  要生成 MAP 文件， MDK 中如下选项要选上：

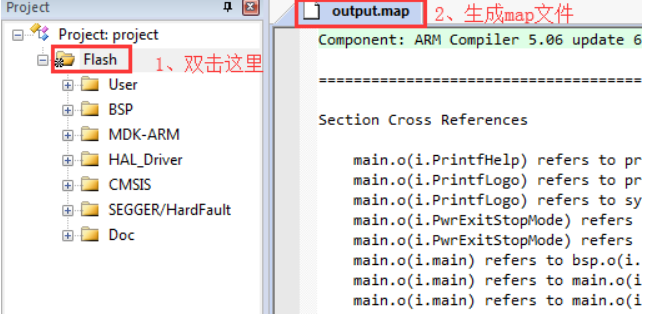

  将工程全编译，且没有错误后，双击这里就可以看到生成的 map 文件了：


  MAP 文件相关概念

  认识 MAP 文件前先熟悉如下概念：

• 段(section) ：描述映像文件的代码和数据块

• RO： Read-Only 的缩写，包括 RO-data(只读数据)和 RO-code(代码)。
• RW： Read-Write 的缩写，主要是 RW-data， RW-data 由程序初始化初始值。
• ZI： Zero-initialized 的缩写，主要是 ZI-data，由编译器初始化为 0。
• .text：与 RO-code 同义。
• .constdata：与 RO-data 同义。
• .bss： 与 ZI-data 同义。

• .data：与 RW-data 同义

  Section Cross References

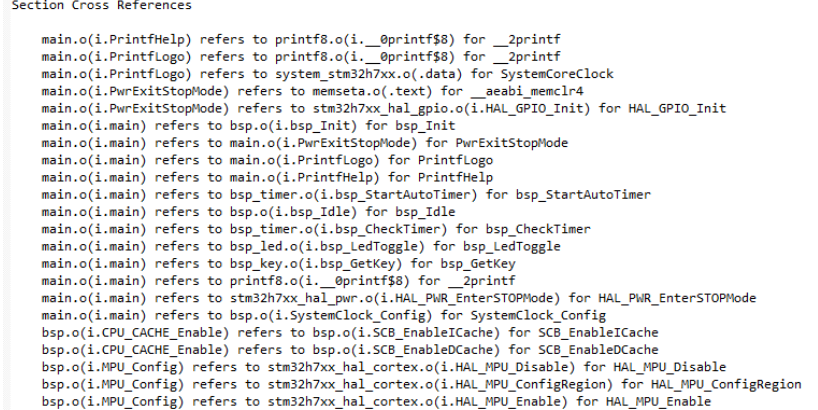

  这部分主要是不同文件中函数的调用关系（部分截图）：

  比如这句： main.o(i.main) refers to main.o(i.PrintfLogo) for PrintfLogo 表示 main.c 文件中的 main
  函数调用了 PrintfLogo。

  Removing Unused input sections from the image

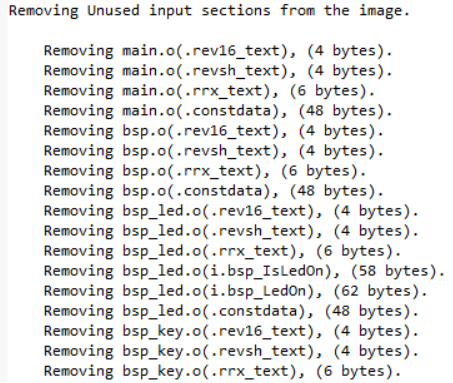

  这部分主要是被删除的冗余函数，也就是添加到工程里面，但是没有调用到的， 下面是部分被删除冗
  余函数的截图效果：

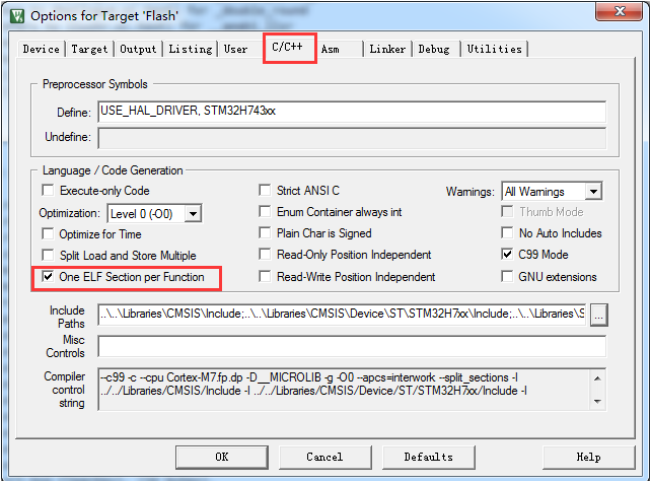

  对于这个部分功能，用户最好将 MDK 中 One ELF Section per Function 这个选项勾上，然后全编译工程，效果会比较好，有助于减小映像文件大小：


  Image Symbol Table

  Image Symbol Table 主要分为两类，分别是 Local Symbols 和 Global Symbols。

  Local Symbols

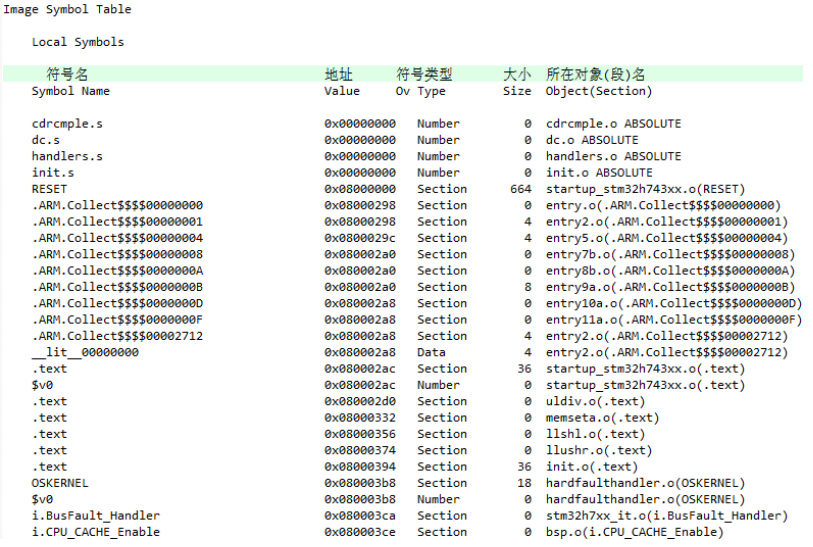

  Local Symbols 记录了用 static 声明的全局变量地址和大小， C 文件中函数的地址和用 static 声明的
  函数代码大小，汇编文件中的标号地址（作用域限本文件），下面是部分截图：


  Global Symbols

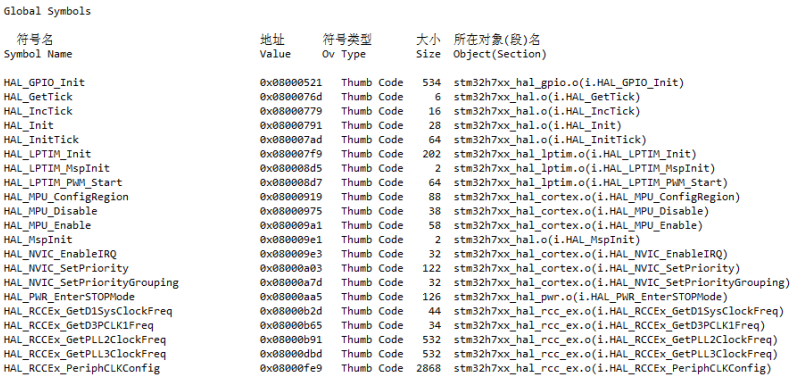

  Global Symbols 记录了全局变量的地址和大小， C 文件中函数的地址及其代码大小，汇编文件中的
  标号地址（作用域全工程） ， 下面是部分截图：


  Memory Map of the image

  映像文件可以分为加载域（Load Region）和运行域（Execution Region）： 加载域反映了 ARM 可
  执行映像文件的各个段存放在存储器中的位置关系。 下面是部分截图， 另外映像中的入口点就是程序开始
  执行的位置。

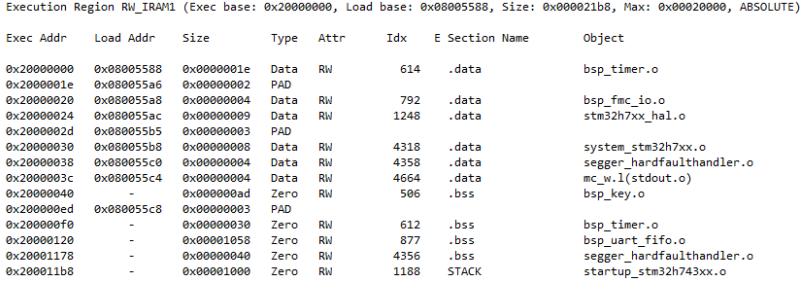

  运行域反映了 ARM 可执行映像文件各个段真正执行时在存储器中的位置关系：

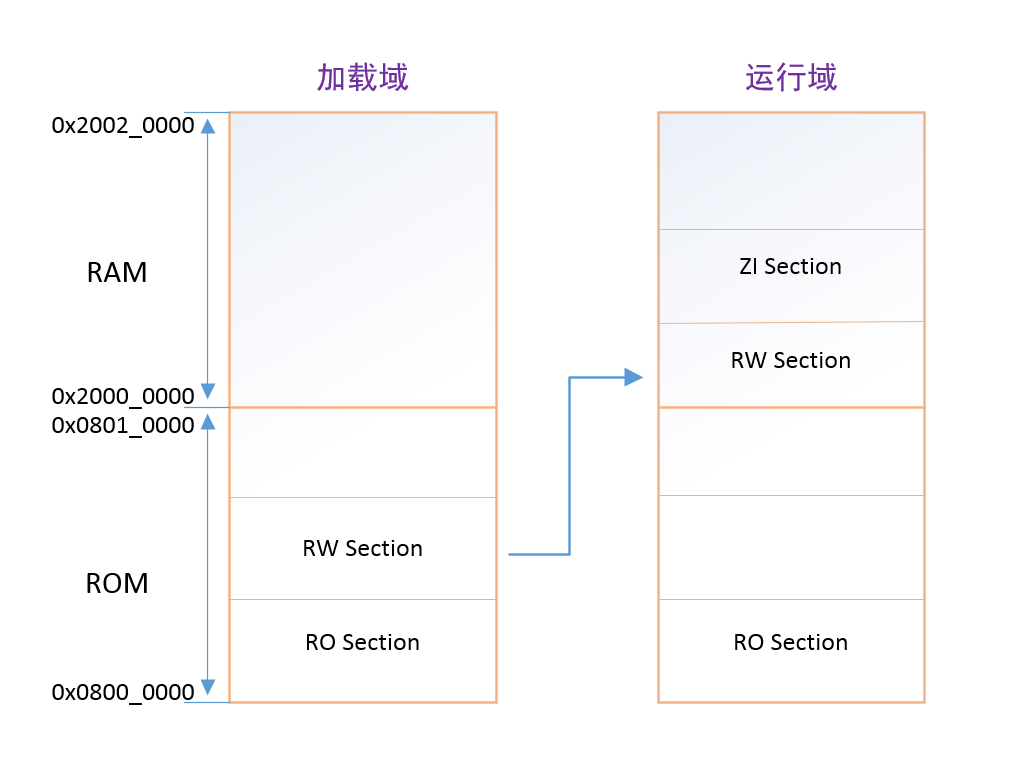

  简单的说，加载域就是程序在 Flash 中的实际存储，而运行域是芯片上电后的运行状态，通过下面的框图
  可以有一个感性的认识：

  通过上面的框图可以看出， RW 区也是要存储到 ROM/Flash 里面的， 在执行映像之前，必须将已初始化
  的 RW 数据从 ROM 中复制到 RAM 中的执行地址并创建 ZI Section（初始化为 0 的变量区） 。

  Image component sizes(映像组件大小)

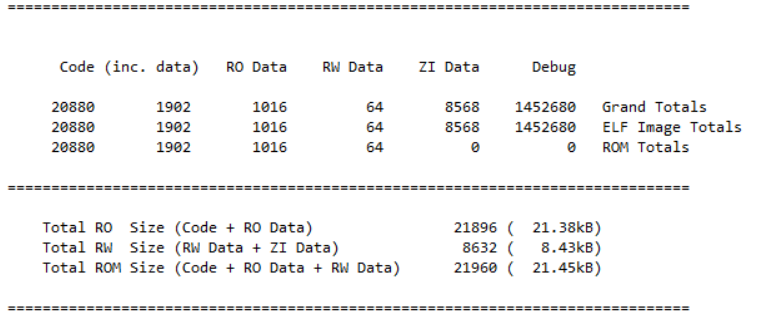

  Image component sizes 映像组件大小比较重要，比如下面内容代表的含义：


• Code (inc. Data) ：显示代码占用了多少字节。 在此映像中，有 19442 字节的代码， 其中包括 1832

字节的内联数据 (inc. data)，例如文字池和短字符串。

• RO Data ：显示只读数据占用了多少字节（ 比如 const char buf[] = “123456”）。这是除 Code (inc.

data) 列中包括的内联数据之外的数据。

• RW Data ：显示读写数据占用了多少字节。
• ZI Data ：显示零初始化的数据占用了多少字节。
• Debug ：显示调试数据占用了多少字节，例如，调试输入节以及符号和字符串。
• Object Totals ：显示链接到一起以生成映像的对象占用了多少字节。
  • (incl. Generated)：链接器会生成的映像内容，例如，交互操作中间代码。 如果 Object Totals 行

包含此类型的数据，则会显示在该行中。本例中共有 1016 字节的 RO 数据，其中 32 字节是链接
器生成的 RO 数据。

• (incl. Padding) ：链接器根据需要插入填充，以强制字节对齐。

下面的 Library Totals 显示已提取并作为单个对象添加到映像中的库成员占用了多少字节。

下面是我们经常要查看的内容：

• Grand Totals：显示映像的真实大小。
• ELF Image Totals： ELF(Executable and Linking Format)可执行链接格式映像文件大小。
• ROM Totals：显示包含映像所需的 ROM 的最小大小。这不包括 ZI 数据和存储在 ROM 中的调试

信息。
