传感器介绍

这是一个简易的水分传感器可用于检测土壤的水分，当土壤缺水时，传感器输出值将减小，反之将增大。使用这个传感器制作一款自动浇花装置，让您的花园里的植物不用人去管理。
传感器表面做了镀金处理，可以延长它的使用寿命。将它插入土壤，然后使用AD转换器读取它。在他的帮助下，植物会提醒您：嘿，我渴了，请给我一点水。

性能参数

  • 供电电压：3.3V 或5V
  • 接口定义：1脚信号，2脚地，3脚电源正
  • 输出信号类型：模拟信号(0-2.3V【2.3V是完全浸泡在水中的电压值】，5V供电)，湿度越大输出电压越大。
  • 使用寿命：大约1年（表面镀金处理，加强了导电性和抗腐蚀性）
  • 模块尺寸：20X60mm
  • 典型电压值（测试平台：10位AD，基准电压5V）:
    • 0 ~300 : 干燥土壤
    • 300~700 : 湿润土壤
    • 700~950 : 放到水中

      硬件连接

      可以连接到P0、P1、P2、P3、P10接口，红外接红插座，黑线接黑色插座，绿线接黄色插座

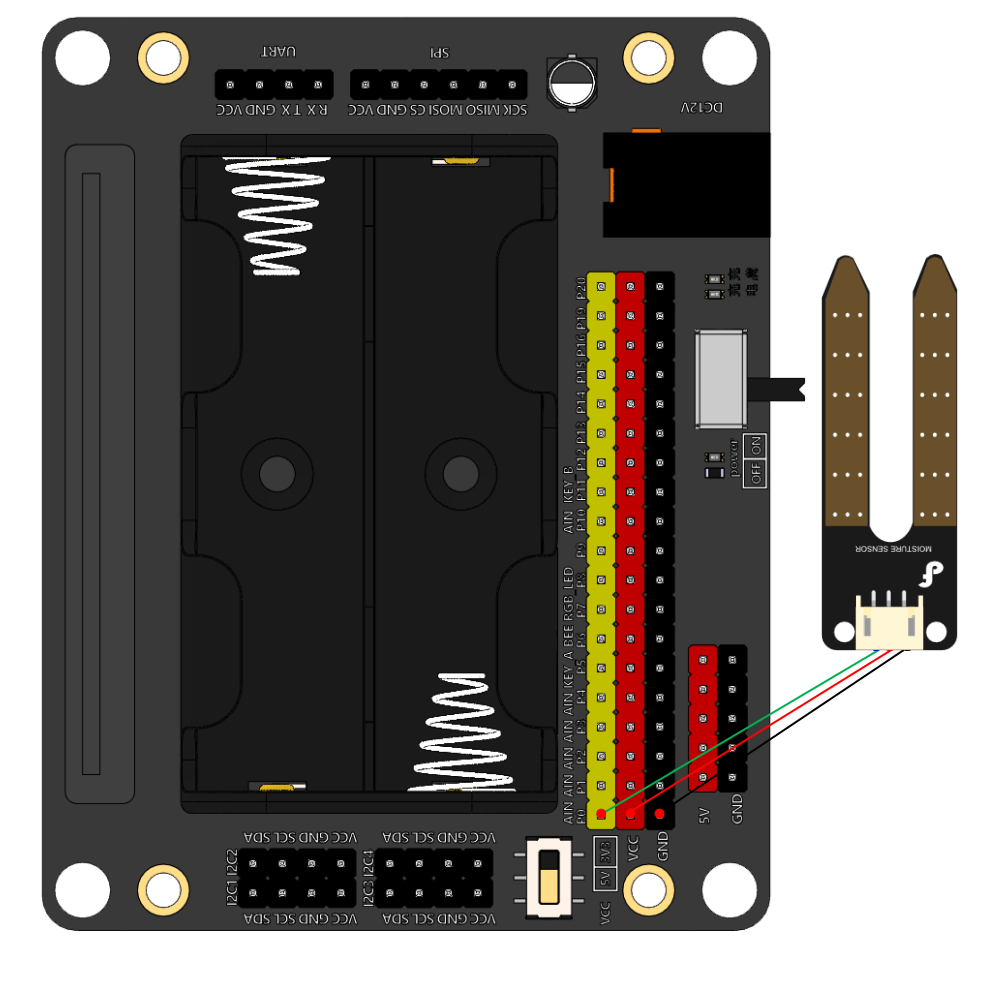

      此处以P0为例的接线图如下：

      积木块介绍

      返回值0-100，空气中为0，随着土壤湿度增大值增加；端口对应硬件，可以选择P0、P1、P2、P3、P10

      示例程序

      下面程序展示了测试土壤湿度功能，将土壤湿度传感器插入土壤中，屏幕上部会实时显示土壤的湿度值，同时屏幕下方会给出提示（土壤水分不足、土壤水分正常、土壤水分过量），程序如下：
