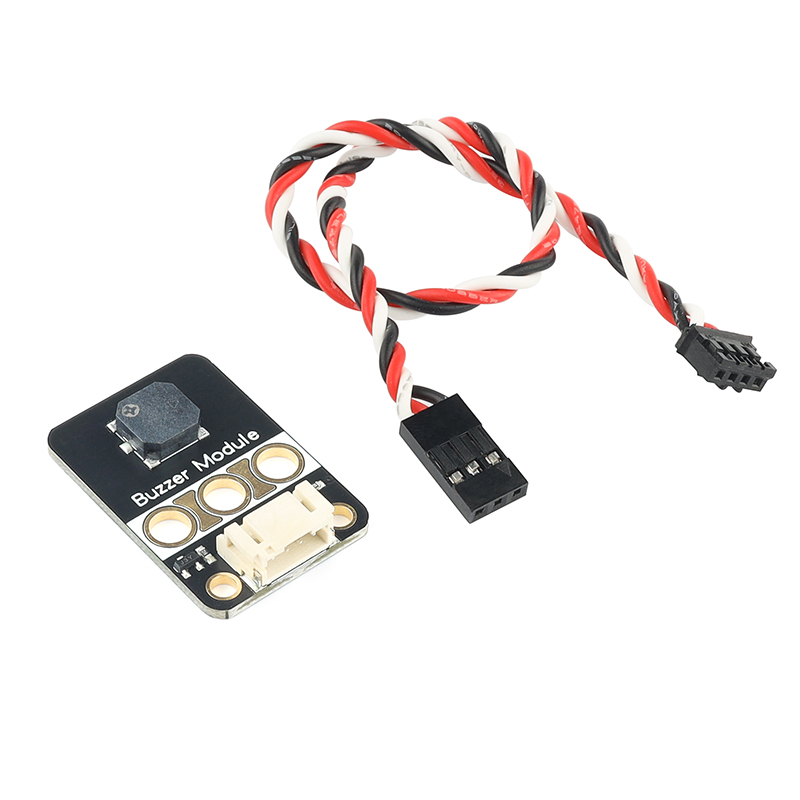

传感器介绍

蜂鸣器模块-无源，是一个采用无源蜂鸣器元件设计的发声电子模块。它区别于有源蜂鸣器，内部无振荡源，所以它比有源蜂鸣器要便宜，且一个直流信号无法使其发声，必须用20HZ - 20KHZ的方波去驱动它。不同频率的方波可发出不同的声音，如“哆来咪发唆拉西”的声音。可用于项目的报警提示、声音指示等。

性能参数

  • 工作电压：DC 3.3~5V
  • 信号类型：数字
  • 接口类型： PH2.0-4P
  • 外形尺寸：124040mm

    硬件连接

    可以连接到P8、P9、P12、P13、P14、P15、P16接口，白色接黄色插座，红线接红色插座，黑线接黑色插座。

    积木块介绍

    1.使蜂鸣器开始发声
    2.使蜂鸣器结束发声
    3.使蜂鸣器持续发声特定时长
    4.使蜂鸣器发出1/4节拍的C1音符
    5.使蜂鸣器持续特定时长发出C1 音符
    6.使蜂鸣器持续发出C1音调
    7.使蜂鸣器播放特定歌曲

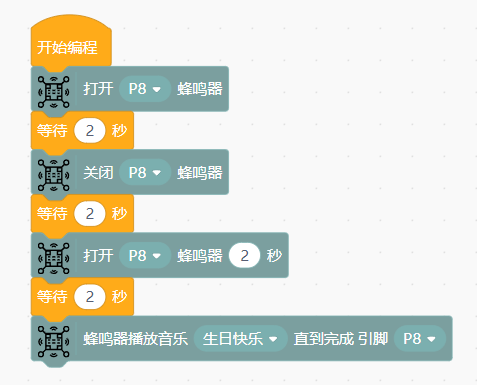

    使用示例
