安装和配置说明

仿真框架安装

1.simframe 仓库: 仿真框架

git仓库地址

http://172.16.0.9:30000/ronds_algorithm_department/matlab-simframe-new.git

2.com_function 仓库: 各种信号处理的公共函数

http://172.16.0.9:30000/ronds_algorithm_department/matlabutil.git

3.CANCER_V2 仓库: 类似taurus的一个图形GUI matlab 工具, 用来获取单点波形数据

http://172.16.0.9:30000/ronds_algorithm_department/cancer_gui.git

路径配置:

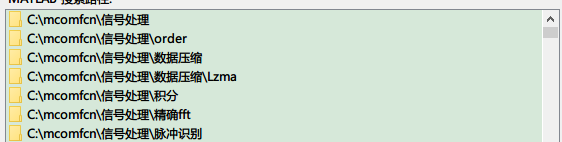

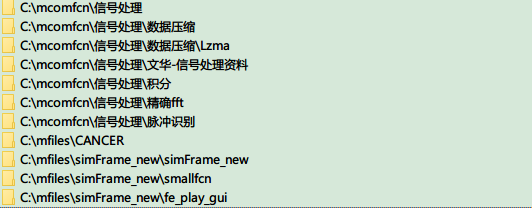

将下列路径添加到matlab的公共路径中:

mcomfcn是com_function仓库的代码

CANCER是CANCER_V2 仓库的代码

mfiles\simFrame是simframe 仓库的代码

全局程序中间结果保存路径设置:

全局配置

下载最新的指标编码表并覆盖本地记录

指标编码表地址: fename.xlsx

待覆盖的本地文件为:

  1. [simframe仓库根目录]\simFrame_new\+util\+lookuptable\fename.xlsx

相关接口和外部依赖

1. 数据库接口配置

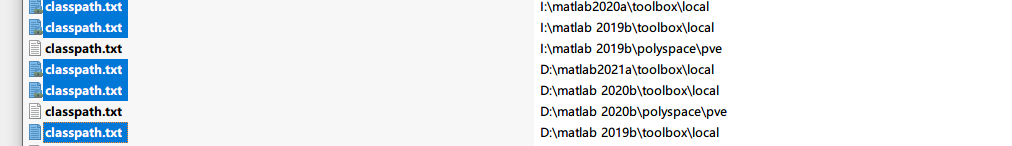

找到classpath.txt

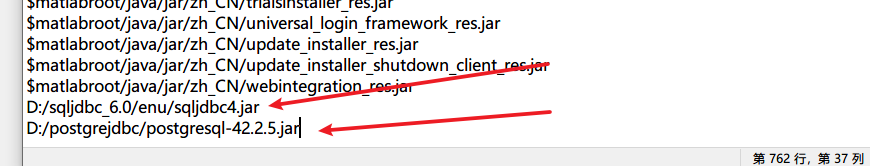

文件最后添加

  • sql server 的jdbc的驱动的路径
  • pg库的jdbc的驱动的路径

如:


重启matlab生效.

2. bigdata接口

此API接口用来读波形, 指标等

运行 Ronds.BigData.ConsoleService.vshost.exe 文件.


不要关闭.

每次重启电脑需要开启

3. 仿真集群MDCE的配置. 见钉钉知识库

[仿真集群管理(matlab)]

https://notes.dingtalk.com/doc/3YxXA4A0aZVoDzNy?orgId=38797062&dd_progress=false&showmenu=false

4. matlab2020b至今版本启动(因为亿赛通兼容性问题, 无法直接启动)

  1. 需要在桌面创建快捷方式.
  2. 修改快捷方式的 “属性”中的 [目标]栏, 最后加上 -nodesktop. 例如 “D:\matlab 2020b\bin\matlab.exe” -nodesktop
  3. 用快捷方式启动
  4. 在命令行里输入 desktop 启动matlab

5.GUI扩展toolbox安装

/智能算法部文件夹/新员工手册/Matlab仿真框架/相关依赖软件/gui toolbox

  • GUI Layout Toolbox 2.3.4.mltbx
  • Widgets Toolbox 1.3.330.mltbx

直接将工具箱拖到matlab 的命令行窗口就可以了

6. 使用matlab打包m代码, 生成dll

需要安装gcc. 推荐安装Visual studio 2015. 并勾选c++开发扩展.

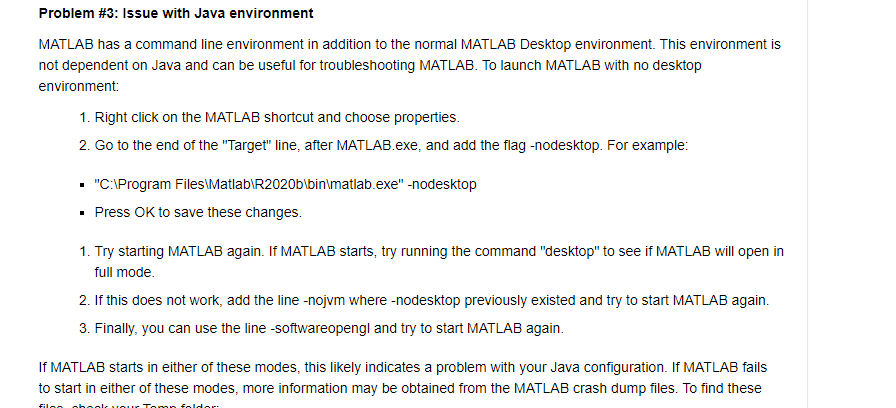

7. matlab 2020b/2021a安装后打不开. (因为加密软件)

安装说明 - 图6
可以使用命令行打开matlab, 然后切换到desktop版本
