WaveView 是一个分析波形、频谱、包络、阶次、谱线校正的GUI

History

2021-8-10:
[增加] : 添加了短时fft的选项.

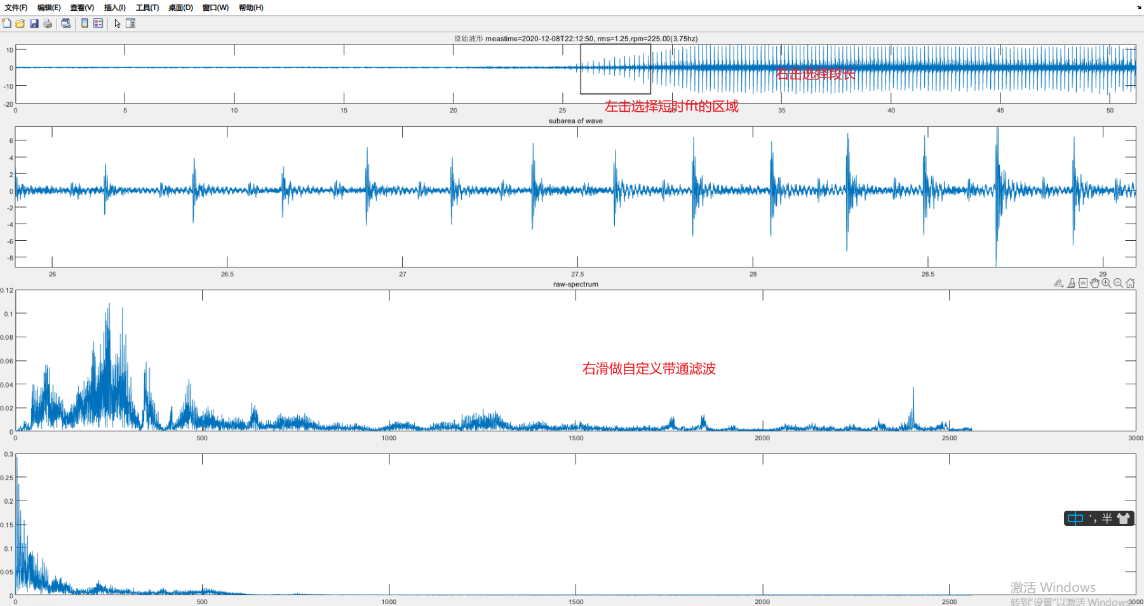

[增加] : 添加了右拉鼠标, 做频域带通滤波的功能.
Syntax

  1. WaveView(wv);  %input: wv是一个sigfun.WaveData的实例

Example

  1. wv=sigfun.WaveData.simulate_data(util.MeasDefType.ACC_LOW,'FD')
  2. WaveView(wv);

操作说明

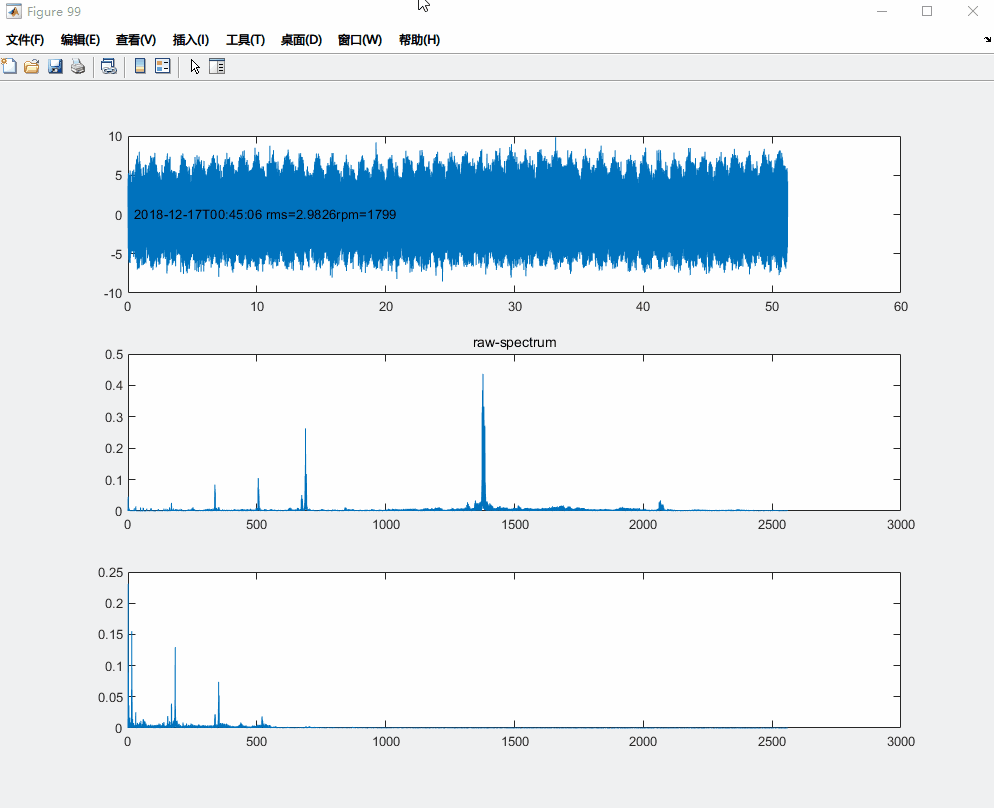

WaveView - 图2

快捷键:

O: 切换到阶次谱

B: 切换谐波/边带

C: 切换谱线校正(无校正/校正)

鼠标左键按住+左移+松开: 频谱放大

Shift+鼠标左键按住+左移: 调整边带宽度(边带模式下)

鼠标左键按住+右移+松开: 选取包络段做包络解调

鼠标左键按住+下移+松开: 频谱y轴放大

鼠标右键: 恢复视图
