1、常用集成计数器的分析

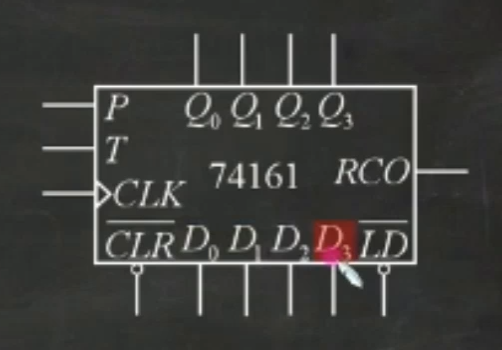

1.1 4位同步二进制计数器74161

模值：因为是4位同步二进制计数器，所以模值为🌝十、集成计数器 - 图2
计数过程：🌝十、集成计数器 - 图3，统计满0~15这16个数，然后返回初始状态 0

🌝十、集成计数器 - 图5 🌝十、集成计数器 - 图6 🌝十、集成计数器 - 图7 🌝十、集成计数器 - 图8 🌝十、集成计数器 - 图9 🌝十、集成计数器 - 图10 🌝十、集成计数器 - 图11

功能表格

同步十进制计数器74160：和4位同步二进制计数器相比，其为十进制计数器 4位同步二进制计数器74163：和4位同步二进制计数器相比,74160为异步清零，而74163为同步清零

2、集成计数器应用

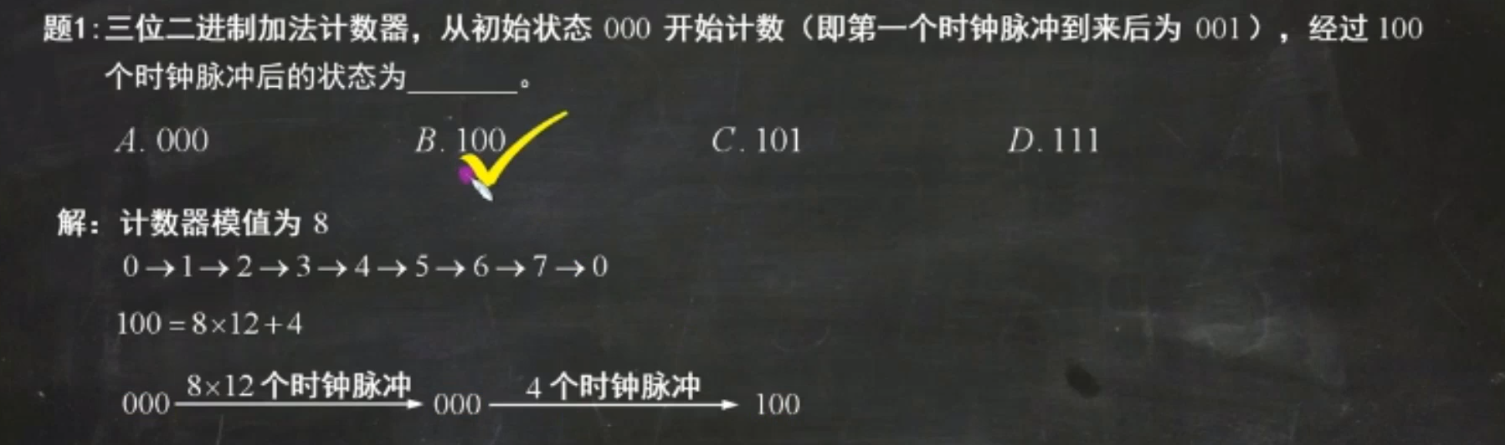

2.1 分析脉冲状态

三位二进制加法计数器，则一个轮回有8个脉冲状态，经过100个时钟脉冲，也就是8个轮回之后还要走4个状态，对应的十进制数为4，从而二进制状态的100，所以答案为100

2.2 分析逻辑电路
