iOS底层原理--038：离屏渲染

1. 渲染框架

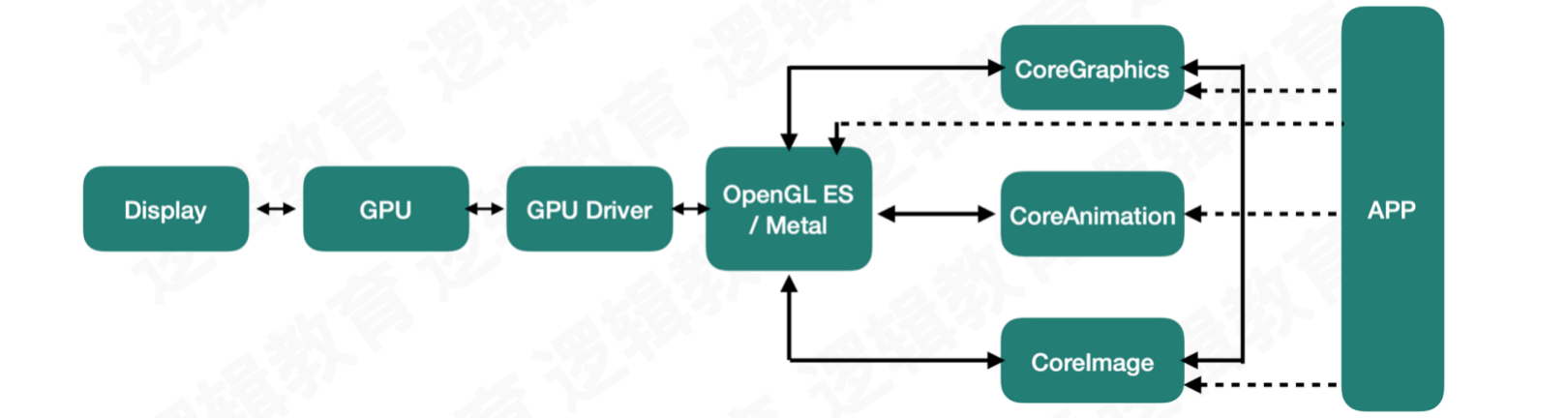

iOS下的渲染框架：

对于一个App来说，它会使用CoreGraphics、CoreAnimation、CoreImage进行绘制可视化内容。而这些框架都需要通过OpenGL ES / Metal来调用GPU进行绘制，才能最终将内容显示到屏幕上

iOS下的UIKit框架，就是继承自CoreGraphics和CoreAnimation框架，方便开发者的应用。我们可以设置UIKit的布局和属性，对界面进行绘制。但是显示和动画，就会用到CoreAnimation框架

CoreAnimation框架也被称为核心动画编程框架，依赖于OpenGL ES / Metal进行GPU的渲染，例如抖音上的一些酷炫特性，都是基于OpenGL ES / Metal开发出来的

CoreGraphics是一个高级的绘图引擎，在CPU上执行。它的作用是在运行时绘制图像，开发者可以使用这个框架完成绘制路径、阴影、图像创建，图像遮罩等功能

CoreImage框架用来处理运行前创建的图像，例如工程里的图片。该框架拥有一系列的线程的图片处理器，能够对已经存在的图片进行高效的处理。既能在CPU上执行，也能在GPU上执行

2. 渲染流程

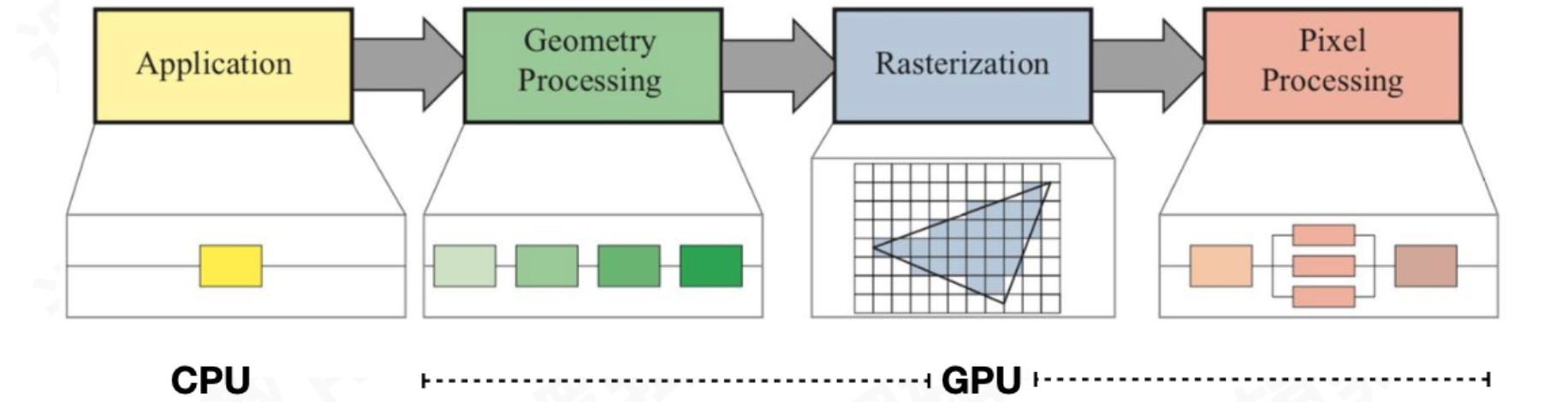

图像/图像的渲染流程：

首先，在Application阶段是由CPU进行处理，CPU会负责创建视图、计算视图的Frame、图片解码、绘制纹理等操作，完成后交给GPU处理

GPU在第一个阶段，通过顶点着色器确定图形在硬件上的显示位置，通过片元着色器计算每一个像素点的颜色值

之后在第二个阶段进行光栅化，找到图形像素点的范围，然后把像素点的颜色显示上去

显示后来到第三阶段，将数据放入帧缓冲区，由显示系统将帧缓冲区里的数据显示到屏幕上

整体流程如下：

• 经过CPU和GPU把数据处理好，将其放入FrameBuffer帧缓冲区中，由视频控制度读取帧缓冲区里的数据，通过显示器显示出来

3. 屏幕扫描

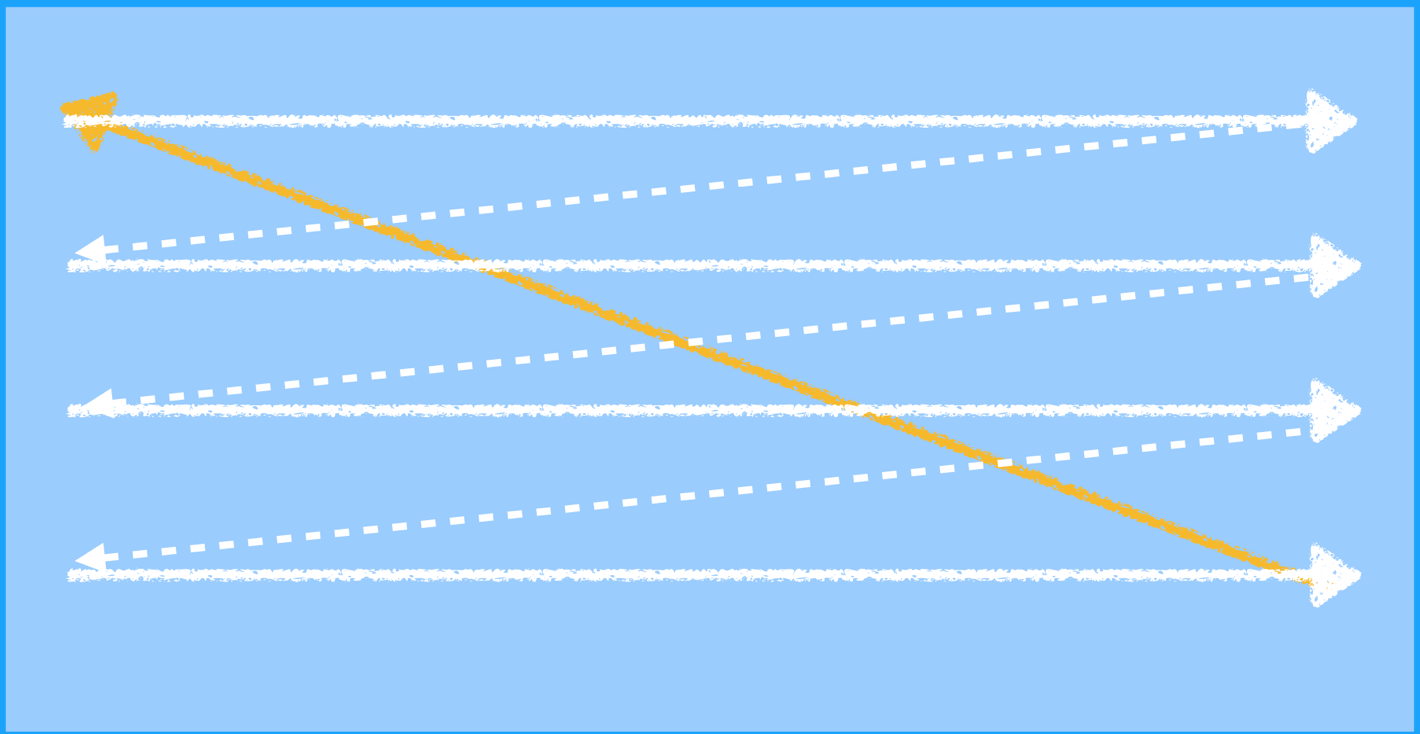

视频控制度读取帧缓冲区里的数据，就是通过屏幕扫描的方式完成的。如图：

在进行图像显示的时候，CRK电子枪会按照图中的方式，从上到下进行逐行的扫描，扫描的过程就是在读取帧缓冲里面的数据。当扫描完成后，显示器就会显示出一帧的画面。随后电子枪又会回到初始位置，准备下一帧的扫描

当电子枪扫描完第一行，换到下一行的时候，显示器就会发出一个水平同步信号（HSync）。当一帧画面全部显示完成后，电子枪回到初始位置准备下一帧的扫描之前，显示器又会发出一个垂直同步信号（VSync）

显示器通常都是固定频率来进行刷新的，这个频率就是垂直同步信号产生的频率。在苹果手机上，刷新频率为每秒60次（60fps），所以在进行屏幕卡顿优化时，我们通常会以fps作为衡量指标，它的值越接近60，说明屏幕的流畅度越高

4. 掉帧

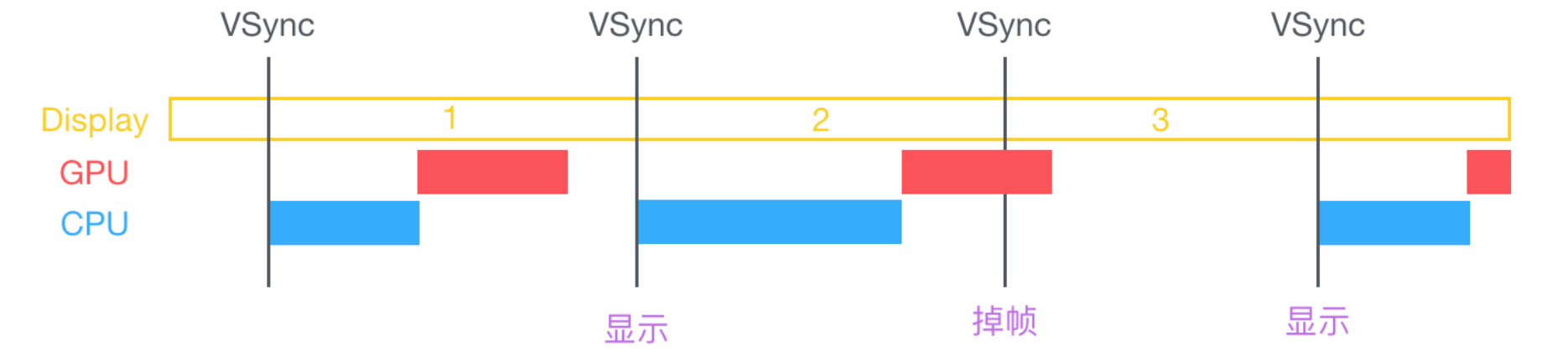

屏幕卡顿的根本原因：掉帧

当收到一个垂直同步信号时，如果CPU和GPU没有完成内容的提交，也就是没有把渲染结果放入帧缓冲区，此时当前这一帧的画面就会被丢弃

显示器会等收到下一次垂直同步信号时，再进行显示。但这时屏幕上显示的还是上一帧的画面，这个过程就是我们所说的掉帧

当出现掉帧的情况，fps就会出现相对的减少，这也是屏幕卡顿的一个根本原因

5. 离屏渲染的定义

如果要在显示屏上显示内容，我们至少需要一块与屏幕像素数据量一样大的FrameBuffer（帧缓冲区），作为像素数据存储区域，然后由显示控制器把帧缓冲区的数据显示到屏幕上。如果有时因为面临一些限制，一些原因，例如：阴影、遮罩Mask等，GPU无法把渲染结果直接写入FrameBuffer，而是先暂时把中间的一个临时状态存储在另外的内存区域，之后再写入FrameBuffer，那么这个过程被称之为离屏渲染

详细说明：

正常情况，GPU都是直接将数据写入到帧缓冲区

但有时因为面临一些限制，GPU无法一次性的将最终显示效果完成，而是需要将中间状态存储到另外开辟的一块内存中

在内存中会对中间状态进行合成，直到合成为最终显示效果后才会存储到帧缓冲区

此时相比正常情况，多出开辟内存空间存储中间状态的步骤，这个过程我们称之为离屏渲染

6. 图层合并

在日常开发中，当需要做图层合并时，就会触发离屏渲染

开发中我们使用的UIView，它是基于CALayer的一个封装。UIView中每一个属性，都会对应CALayer中的某个属性。CALayer负责内容显示，而UIView负责事件响应。我们在设备上看到的内容，其实都是由CALayer呈现的

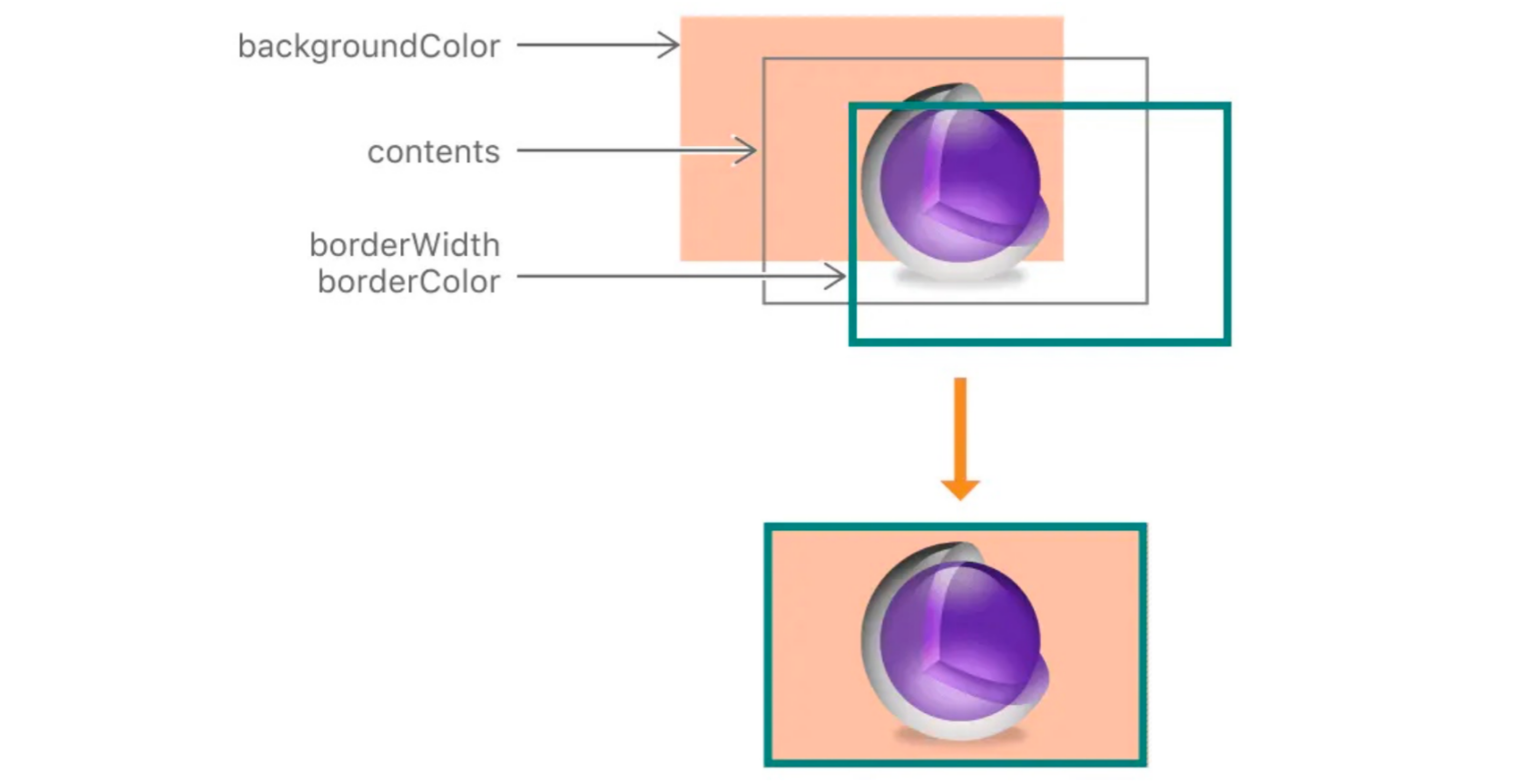

CALayer分为以下三个部分：

• backgroundColor
• contents
• borderWidth / borderColor

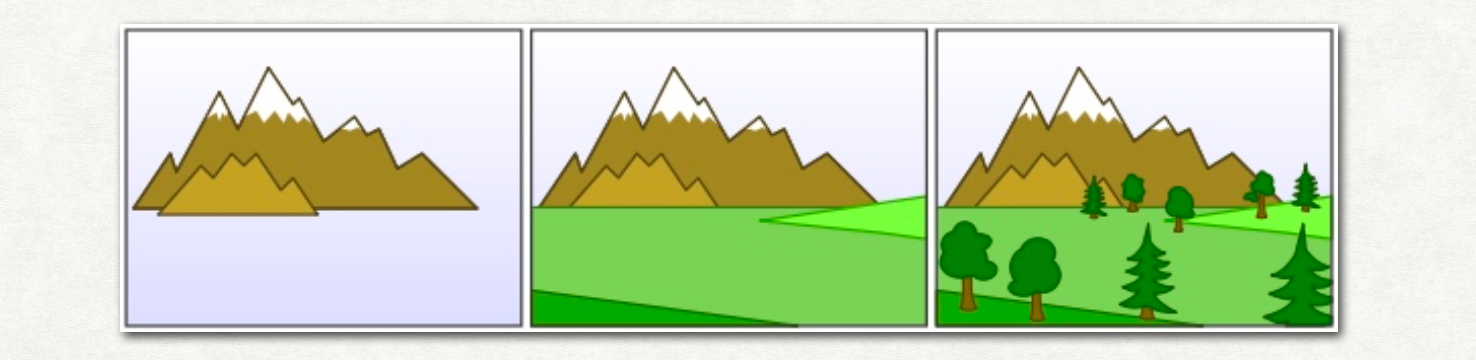

当GPU进行渲染时，它会遵循画家算法：

例如：当屏幕上要显示最后一张图片的内容时，GPU作为一个画家，它会先画完一座山。但它不能像我们一样，在画完山之后，翻过头来再去画草和树。它只能开辟一块内存空间，将画好山的画布存储到内存中。之后创建新的画布，再去画草。当画完草之后，再创建画布开始画树。当山、草、数都画完，会在内存空间中进行合并，形成最终的图片内容。等合成后的图片内容需要显示时，GPU才会将其存储在帧缓冲区

上述过程，就是所谓的离屏渲染。这种复杂操作，很有可能因此出现掉帧，导致屏幕卡顿

7. 代码中的离屏渲染

检测离屏渲染的方式：

• 模拟器：Debug→Color Off-screen Renderd，当离屏渲染的图层高亮为黄色，可能存在性能问题

• 真机：Debug→View Debugging→Rendering→Color Offscreen-Renderd Yellow

7.1 光栅化

- (void)lgShouldRasterize {
    self.lgImageView.layer.shouldRasterize = YES;
}

• 光栅化会触发离屏渲染

光栅化的作用：将图片保存成bitmap位图形式，进行缓存。再次显示这张图片时，CPU会直接从缓存中读取位图，然后传递给GPU。此时GPU不会再次渲染这部分的图层，减少GPU的计算量，从而提高性能

但是，光栅化的运用场景很少。因为光栅化要求是一张静态图片，而且它会触发离屏渲染，它的缓存只能保存100毫秒，慎用

7.2 遮罩Mask

- (void)lgMask {
    CALayer *layer = [CALayer layer];
    layer.frame = CGRectMake(30, 30, self.lgImageView.bounds.size.width, self.lgImageView.bounds.size.height);
    layer.backgroundColor = [UIColor redColor].CGColor;
    self.lgImageView.layer.mask = layer;
}

• 遮罩Mask会触发离屏渲染

遮罩Mask属于CALayer类型，是layer的一个属性。它是一个遮罩层，覆盖在视图layer的上层，默认是不存在的

在屏幕上的每一个像素点，它都是由当前像素点上多层layer通过GPU混合颜色而来的。当我们设置了遮罩layer，就需要进行图层合并。因为它会增加GPU的计算复杂度，GPU无法一次性渲染到位，这时会通过离屏渲染进行处理

7.3 阴影

- (void)lgShadows {
    self.lgImageView.layer.shadowColor = [UIColor redColor].CGColor;
    self.lgImageView.layer.shadowOffset = CGSizeMake(20, 20);
    self.lgImageView.layer.shadowOpacity = 0.2;
    self.lgImageView.layer.shadowRadius = 5;
    self.lgImageView.layer.masksToBounds = NO;
}

• 阴影会触发离屏渲染

设置阴影后，它会处于视图layer的下层。GPU先进行阴影的绘制，然后开辟内存空间存储阴影。再进行本体的绘制，最后进行阴影和本体的合成，从而达到最终的显示效果

阴影的优化：

- (void)lgShadows2 {
    self.lgImageView.layer.shadowColor = [UIColor redColor].CGColor;
    self.lgImageView.layer.shadowOpacity = 0.2;
    self.lgImageView.layer.shadowRadius = 5;
    self.lgImageView.layer.masksToBounds = NO;
    [self.lgImageView.layer setShadowPath:[UIBezierPath bezierPathWithRect:CGRectMake(0, 0, self.lgImageView.bounds.size.width + 20, self.lgImageView.bounds.size.height + 20)].CGPath];
}

• 使用ShadowPath指定layer阴影效果路径，不会触发离屏渲染

通过ShadowPath属性，可以预先告知CoreAnimation阴影的几何形状。它会根据指定路径构建图形阴影，使得阴影可以独立渲染，不需要依赖于layer的本体，所以不会触发离屏渲染

7.4 抗锯齿

- (void) lgEdgeAnntialiasing {
    CGFloat angle = M_PI / 60.0;
    [self.lgImageView.layer setTransform:CATransform3DRotate(self.lgImageView.layer.transform, angle, 0.0, 0.0, 1.0)];
    self.lgImageView.layer.allowsEdgeAntialiasing = YES;
}

图片开启抗锯齿，不一定会触发离屏渲染，这个和图片的填充模式（contentMode）有关：

• ScaleToFill：缩放图片，使图片充满容器，会导致图片变形，但不会触发离屏渲染

• ScaleAspectFit / ScaleAspectFill：二者都会保证图片比例不变。Fit使图片全部显示在容器中，比例不符留白。而Fill会填充整个容器，可能只有部分图片能显示出来。但它们都会触发离屏渲染

在开发中，如果能保证图片和控件大小成比例，将填充模式设置为ScaleToFill，在性能方面有一定程度的帮助

7.5 不透明

- (void)lgAllowsGroupOpacity {
    UIView *view = [[UIView alloc] initWithFrame:CGRectMake(0, 0, 20, 20)];
    view.backgroundColor = [UIColor greenColor];
    [self.lgImageView addSubview:view];
    self.lgImageView.alpha = 0.8;
    self.lgImageView.layer.allowsGroupOpacity = YES;
}

• allowsGroupOpacity：允许组不透明，默认为Yes

设置allowsGroupOpacity属性，不一定会触发离屏渲染：

• 如果allowsGroupOpacity属性为NO，此时设置父视图透明度，子视图也会跟随透明，这种情况不会触发离屏渲染

• 如果allowsGroupOpacity属性为Yes，但不设置视图透明度（alpha = 1.0），也不会触发离屏渲染

• 如果allowsGroupOpacity属性为Yes，此时设置父视图透明度，子视图不会跟随透明，这种情况会触发离屏渲染

• 如果父视图中没有子视图，即使允许组不透明被启用，并设置父视图透明度，也不会触发离屏渲染

当允许组不透明被启用，并设置父视图透明度时，GPU除了渲染子视图之外，还要渲染子视图下面的父视图部分，然后将二者进行合成，所以会触发离屏渲染

7.6 圆角

7.6.1 UIImageView

仅设置圆角：

- (void)lgRadius {
    self.lgImageView.layer.cornerRadius = 40;
}

• 仅设置圆角，不会触发离屏渲染

layer包含backgroundColor、contents、border三个部分。当仅设置圆角时，设置的是contents层的圆角。系统在iOS9之后进行了优化，不会触发离屏渲染

设置圆角和边框：

- (void)lgRadius {
    self.lgImageView.layer.borderWidth = 5;
    self.lgImageView.layer.cornerRadius = 40;
}

• 设置圆角和边框，会触发离屏渲染

同时设置圆角和边框，圆角是对contents层进行设置，而边框是对border层进行设置，最终要进行图层合并，所以会触发离屏渲染

设置圆角和背景色：

- (void)lgRadius {
//    self.lgImageView.backgroundColor = [UIColor redColor];
    self.lgImageView.layer.backgroundColor = [UIColor greenColor].CGColor;
    self.lgImageView.layer.cornerRadius = 40;
}

• 设置圆角和背景色，会触发离屏渲染

同时设置圆角和背景色，圆角是对contents层进行设置，而背景色是对backgroundColor层进行设置，最终要进行图层合并，所以会触发离屏渲染

在UIImageView中，使用backgroundColor或layer.backgroundColor，都是对backgroundColor层设置背景色

7.6.2 UILabel

设置圆角，同时使用backgroundColor设置背景色：

- (void)lgRadius {
    self.lgLabel.backgroundColor = [UIColor redColor];
    self.lgLabel.layer.cornerRadius = 10;
}

• 设置圆角，同时使用backgroundColor设置背景色，不会触发离屏渲染

设置圆角，同时使用layer.backgroundColor设置背景色：

- (void)lgRadius {
    self.lgLabel.layer.backgroundColor = [UIColor greenColor].CGColor;
    self.lgLabel.layer.cornerRadius = 10;
}

• 设置圆角，同时使用layer.backgroundColor设置背景色，会触发离屏渲染

这里就体现了UILabel控件的特殊性：

• UILabel的圆角，同样是对contents层进行设置

• 使用backgroundColor设置背景色，也是对contents层进行设置

• 但使用layer.backgroundColor，是对backgroundColor层进行设置

• 因此后者要进行图层合并，所以会触发离屏渲染

UIImageView和UILabel设置背景色的区别：

- (void)lgRadius {
    self.lgImageView.backgroundColor = [UIColor redColor];
    self.lgImageView.layer.backgroundColor = [UIColor greenColor].CGColor;
    self.lgImageView.layer.cornerRadius = 40;
    self.lgLabel.backgroundColor = [UIColor redColor];
    self.lgLabel.layer.backgroundColor = [UIColor greenColor].CGColor;
    self.lgLabel.layer.cornerRadius = 10;
}

• 运行结果，UIImageView为绿色，UILabel为红色

因为UIImageView都是对backgroundColor层进行设置，绿色是最后设置的，所以显示为绿色

而UILabel先对contents层设置为红色，然后对backgroundColor层设置为绿色，由于contents层在backgroundColor层之上，所以显示为红色

7.6.3 贝塞尔曲线

通过贝塞尔曲线画圆：

- (void)lgBezier {
    //开始上下文
    UIGraphicsBeginImageContextWithOptions(self.lgImageView.bounds.size, NO, 0.0);
    [[UIBezierPath bezierPathWithRoundedRect:self.lgImageView.bounds cornerRadius:100] addClip];
    [self.lgImageView drawRect:self.lgImageView.bounds];
    //当前上下文
    self.lgImageView.image = UIGraphicsGetImageFromCurrentImageContext();
    // 结束上下文
    UIGraphicsEndImageContext();
}

• 通过贝塞尔曲线画圆，不会触发离屏渲染

使用贝塞尔曲线也是消耗性能的，它虽然不会触发离屏渲染，但使用过程中会进行上下文切换，这样的操作同样是耗时的

7.6.4 优化方案

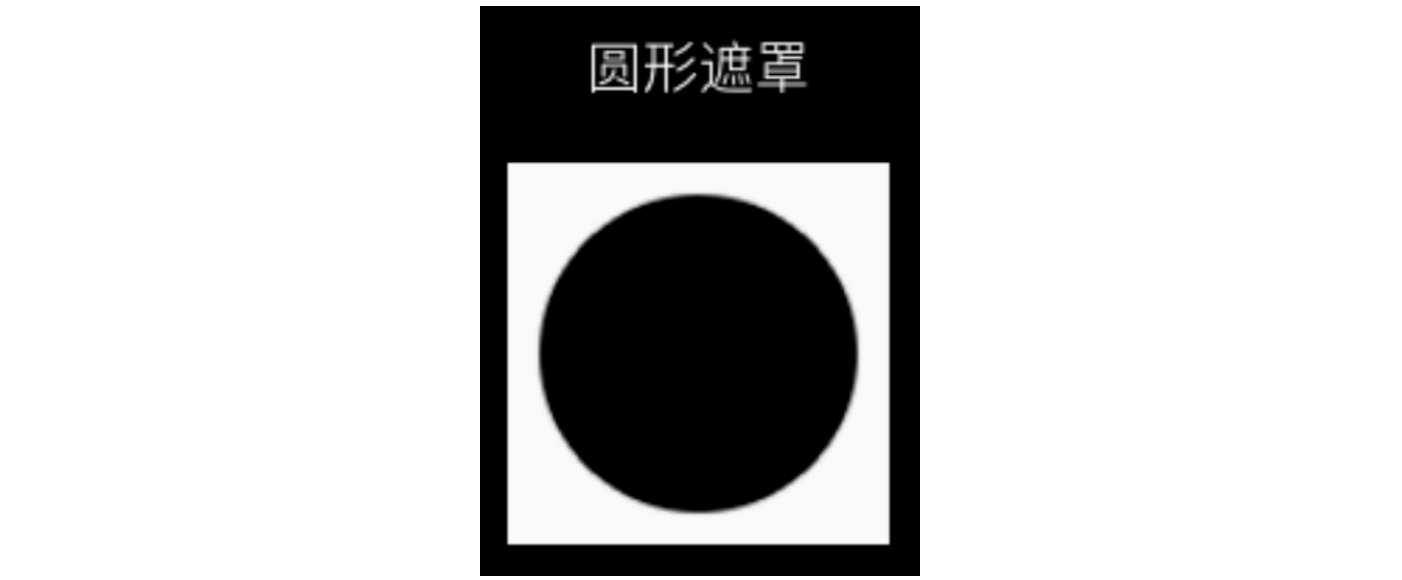

圆角需求的优化方案，如果列表中头像区域周围背景没有图案，可以采用一张静态图片。中间圆形区域透明，四周预留和背景颜色一致的遮罩

• 例如：列表的背景是白色，图片四周同样留白，中间透明，然后将其覆盖在头像图片至上

7.7 特殊的离屏渲染

根据离屏渲染的定义，如果将GPU没有把渲染结果直接存储到帧缓冲区的渲染方式都称为离屏渲染，那么还有另一种特殊的离屏渲染方式

-(void)drawRect:(CGRect)rect {
    ...
}

如果我们重写drawRect方法，系统就会对当前View生成一块内存区域，用来等待绘制。这种情况下会开辟一块CGContext画布，渲染数据会临时存储在CGContext画布中，也没有直接存储到帧缓冲区

使用任何Core Graphics技术进行绘制操作，例如图片解码，都会涉及到CPU渲染。所有CPU渲染都无法直接绘制到GPU的帧缓冲区中，需要用到中转的内存区域，通过CPU渲染得到的bitmap最后再交由GPU用于显示

但根据苹果官方的说法，重写drawRect方法并不是真正意义上的离屏渲染，这种方式使用Xcode也检测不到离屏渲染。但根据离屏渲染的定义，它属于一种特殊的离屏渲染

8. 离屏渲染的影响与优化

影响：

• 离屏渲染会开辟内存用来存储中间状态，它会增加内存的消耗

• GPU需要在离屏和当前屏进行反复的上下文切换，这种耗时操作可能会引起掉帧，导致屏幕卡顿

优化：

• 阴影使用ShadowPath指定layer阴影效果路径

• 圆角使用贝塞尔曲线。如果可以，使用图片遮罩的方案性能最佳

总结

渲染框架：

• App使用CoreGraphics、CoreAnimation、CoreImage进行绘制可视化内容

• CoreGraphics是一个高级的绘图引擎，在CPU上执行。它的作用是在运行时绘制图像，开发者可以使用这个框架完成绘制路径、阴影、图像创建，图像遮罩等功能

• CoreAnimation框架也被称为核心动画编程框架，依赖于OpenGL ES / Metal进行GPU的渲染

• CoreImage框架用来处理运行前创建的图像，例如工程里的图片。该框架拥有一系列的线程的图片处理器，能够对已经存在的图片进行高效的处理。既能在CPU上执行，也能在GPU上执行

渲染流程：

• 在Application阶段是由CPU进行处理，CPU会负责创建视图、计算视图的Frame、图片解码、绘制纹理等操作，完成后交给GPU处理

• GPU在第一个阶段，通过顶点着色器确定图形在硬件上的显示位置，通过片元着色器计算每一个像素点的颜色值

• 之后在第二个阶段进行光栅化，找到图形像素点的范围，然后把像素点的颜色显示上去

• 显示后来到第三阶段，将数据放入帧缓冲区，由显示系统将帧缓冲区里的数据显示到屏幕上

屏幕扫描：

• 在进行图像显示的时候，CRK电子枪会按照图中的方式，从上到下进行逐行的扫描

  • 当电子枪扫描完第一行，换到下一行的时候，显示器就会发出一个水平同步信号（HSync）

  • 当一帧画面全部显示完成后，电子枪回到初始位置准备下一帧的扫描之前，显示器又会发出一个垂直同步信号（VSync）

• 显示器通常都是固定频率来进行刷新的，这个频率就是垂直同步信号产生的频率

• 在苹果手机上，刷新频率为每秒60次（60fps），所以在进行屏幕卡顿优化时，我们通常会以fps作为衡量指标，它的值越接近60，说明屏幕的流畅度越高

掉帧：

• 当收到一个垂直同步信号时，如果CPU和GPU没有完成内容的提交，也就是没有把渲染结果放入帧缓冲区，此时当前这一帧的画面就会被丢弃

• 显示器会等收到下一次垂直同步信号时，再进行显示。但这时屏幕上显示的还是上一帧的画面，这个过程就是我们所说的掉帧

• 当出现掉帧的情况，fps就会出现相对的减少，这也是屏幕卡顿的一个根本原因

离屏渲染的定义：

• 正常情况，GPU都是直接将数据写入到帧缓冲区

• 但有时因为面临一些限制，GPU无法一次性的将最终显示效果完成，而是需要将中间状态存储到另外开辟的一块内存中

• 在内存中会对中间状态进行合成，直到合成为最终显示效果后才会存储到帧缓冲区

• 此时相比正常情况，多出开辟内存空间存储中间状态的步骤，这个过程我们称之为离屏渲染

图层合并：

• 开发中我们使用的UIView，它是基于CALayer的一个封装。UIView中每一个属性，都会对应CALayer中的某个属性

  • CALayer负责内容显示

  • UIView负责事件响应

• CALayer分为以下三个部分：

  • backgroundColor

  • contents

  • borderWidth / borderColor

• 当GPU进行渲染时，它会遵循画家算法。将临时状态存储在开辟的内存区域，在内存空间中进行合并，形成最终的图片内容。等合成后的图片内容需要显示时，GPU才会将其存储在帧缓冲区

代码中的离屏渲染：

• 光栅化

  • 将图片保存成bitmap位图形式，进行缓存

  • 缺点：会触发离屏渲染，它的缓存只能保存100毫秒

• 遮罩Mask

  • 遮罩Mask会触发离屏渲染

  • 遮罩Mask属于CALayer类型，是layer的一个属性。它是一个遮罩层，覆盖在视图layer的上层，默认是不存在的

• 阴影

  • 直接设置shadow等属性，会触发离屏渲染

  • 使用ShadowPath指定layer阴影效果路径，不会触发离屏渲染

• 抗锯齿

  • 和图片的填充模式（contentMode）有关：

    • ScaleToFill：缩放图片，使图片充满容器，会导致图片变形，但不会触发离屏渲染

    • ScaleAspectFit / ScaleAspectFill：二者都会保证图片比例不变，但它们都会触发离屏渲染

• 不透明

  • 如果allowsGroupOpacity属性为Yes，此时设置父视图透明度，子视图不会跟随透明，这种情况会触发离屏渲染

• 圆角

  • 仅设置圆角，只对contents层进行设置，不会触发离屏渲染

  • 设置圆角的同时，设置边框或背景色，会触发离屏渲染

  • 设置圆角的同时，使用backgroundColor设置背景色：

    • 在UIImageView中，是对backgroundColor层设置，会触发离屏渲染

    • 在UILabel中，是对contents层进行设置，不会触发离屏渲染

• 贝塞尔曲线

  • 通过贝塞尔曲线画圆，不会触发离屏渲染

  • 但它同样消耗性能，使用过程中会进行上下文切换，这样的操作同样是耗时的

• 圆角的优化方案

  • 采用一张静态图片作为遮罩

• 特殊的离屏渲染

  • 重写drawRect方法，会开辟一块CGContext画布，渲染数据会临时存储在CGContext画布中，也没有直接存储到帧缓冲区

  • 根据苹果官方的说法，重写drawRect方法并不是真正意义上的离屏渲染，这种方式使用Xcode也检测不到离屏渲染。但根据离屏渲染的定义，它属于一种特殊的离屏渲染

离屏渲染的影响与优化：

• 影响：

  • 离屏渲染会开辟内存用来存储中间状态，它会增加内存的消耗

  • GPU需要在离屏和当前屏进行反复的上下文切换，这种耗时操作可能会引起掉帧，导致屏幕卡顿

• 优化：

  • 阴影使用ShadowPath指定layer阴影效果路径

  • 圆角使用贝塞尔曲线。如果可以，使用图片遮罩的方案性能最佳
