iOS底层原理--032：RunLoop

1. 概述

正常情况下，程序执行完代码，就会自动退出

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        NSLog(@"执行任务");
    }
    return 0;
}

但App程序不能这样。App启动后要保持运行状态，当用户使用某些功能，程序要执行相应代码作出反馈。所以我们需要一个机制，让程序不退出并随时处理事件，例如：

void run() {
    do {
        var message = get_next_message();
        process_message(message);
    } while (message != quit);
}

这种模型通常被称作EventLoop。实现这种模型的关键点在于：如何管理事件/消息，如何让线程在没有处理消息时休眠以避免资源占用，在有消息到来时立刻被唤醒

EventLoop在很多系统和框架里都有实现，例如：OSX/iOS里的RunLoop

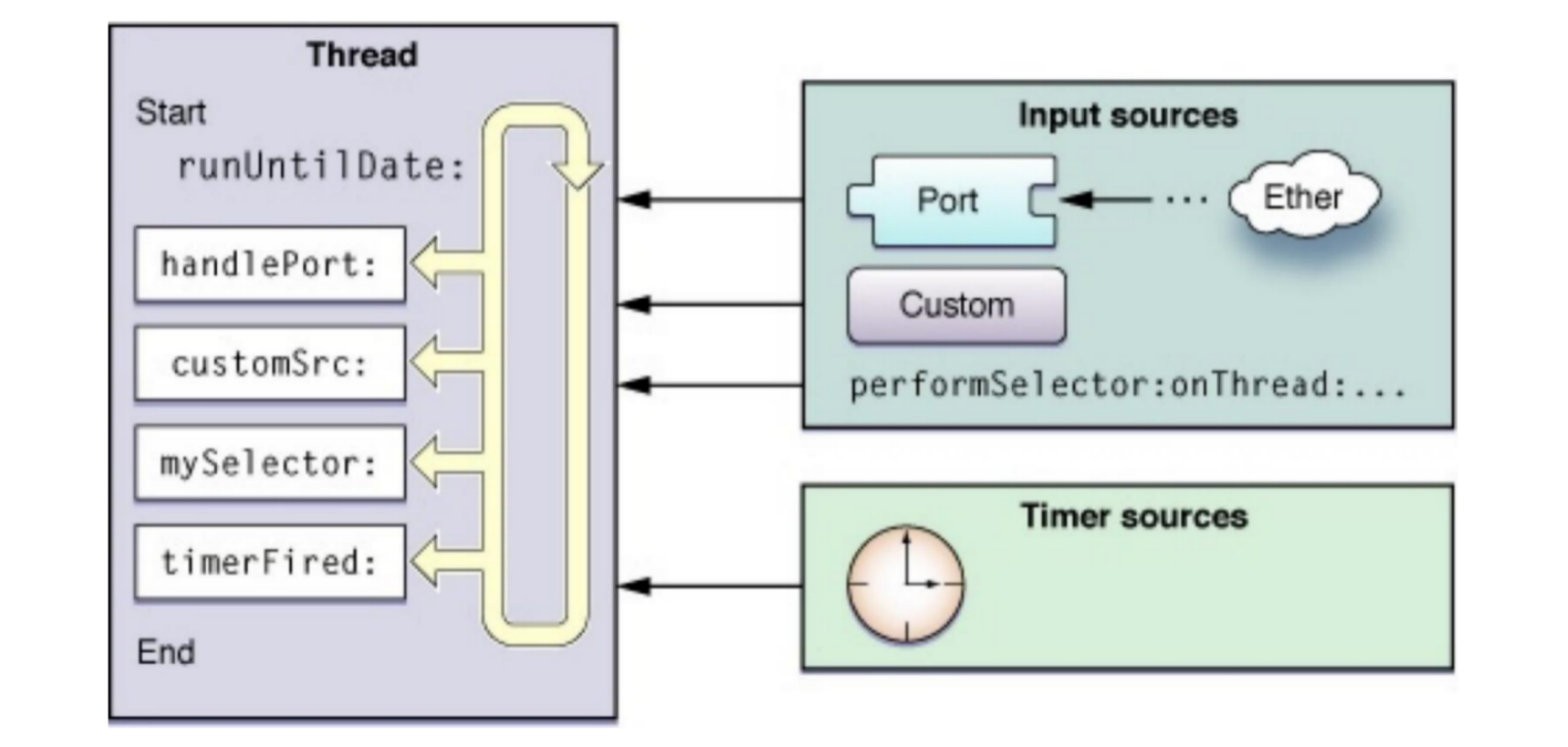

RunLoop是一个事件处理循环，属于线程相关基础架构的一部分。它用来安排工作，并协调接收传入的事件

RunLoop是一个do..while循环，和普通循环的区别，在有工作的时候让线程保持忙碌，没有工作时让线程休眠

官方文档：RunLoop

推荐视频：RunLoop的线下分享，by @sunnyxx

推荐文章：深入理解RunLoop

1.1 RunLoop作用

• 保持程序的持续运行

• 处理App中的各种事件（触摸、定时器、performSelector）

• 节省CPU资源，该做事就做事，该休息就休息

1.2 RunLoop API

OSX/iOS系统中，提供了NSRunLoop和CFRunLoopRef两个对象：

• NSRunLoop来自Foundation框架，是基于CFRunLoopRef的封装，提供了面向对象的API，但是这些API不是线程安全的

• CFRunLoopRef来自CoreFoundation框架，它提供了C函数的API，这些API是线程安全的

1.3 RunLoop源码

• CFRunLoopRef的代码是开源的，可以下载 CoreFoundation 源码进行查看：

• Swift开源后，苹果又维护了一个跨平台的 swift-corelibs-foundation 版本，和现有OC中的实现略不一样

2. RunLoop循环

Runloop在底层的封装为CFRunloop，一个do..while循环

void CFRunLoopRun(void) {    /* DOES CALLOUT */
    int32_t result;
    do {
        // 1.0e10 : 科学计数 1*10^10
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

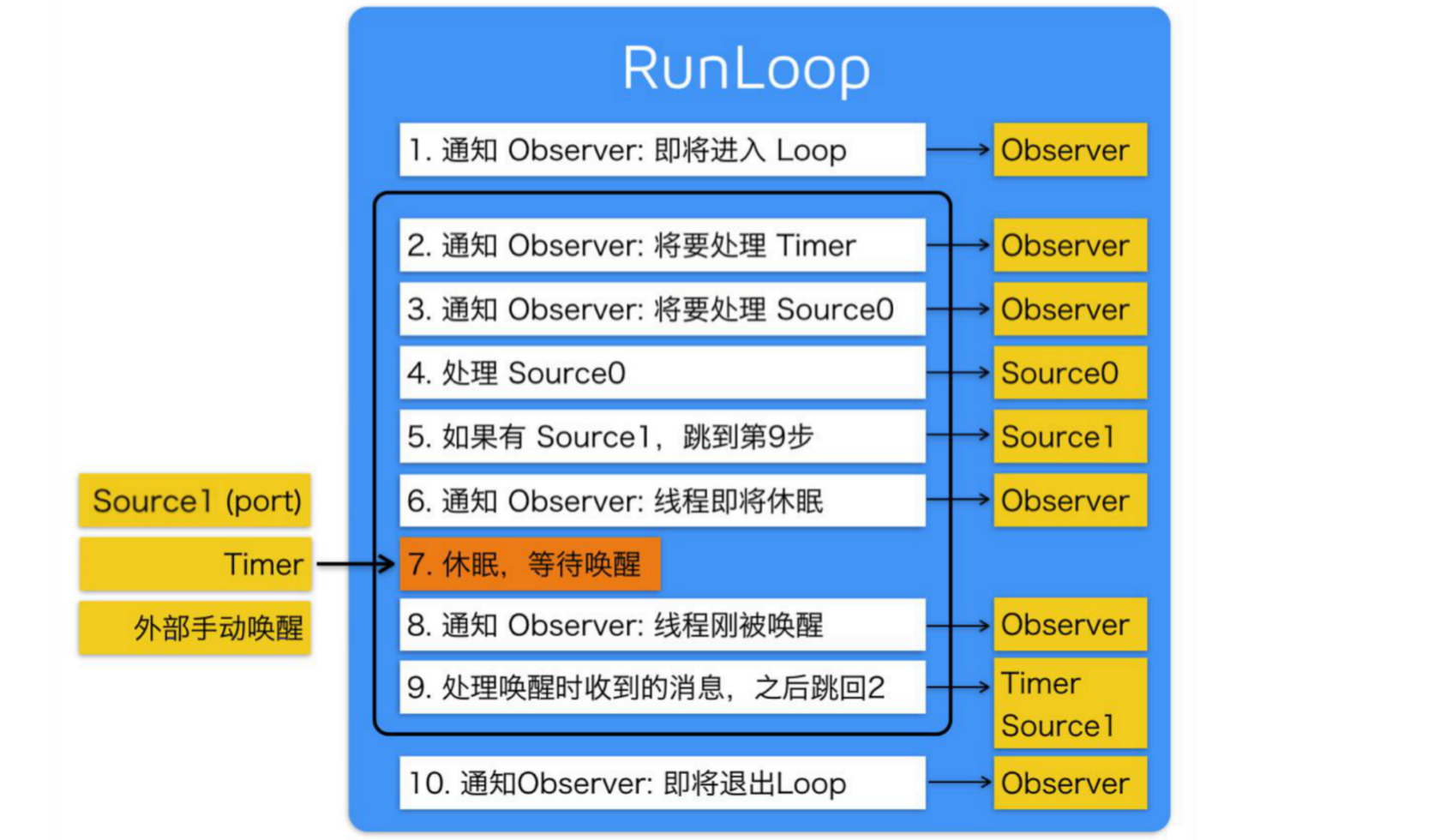

从表面看，RunLoop就是一个死循环，但其内部CFRunLoopRun→CFRunLoopRunSpecific→__CFRunLoopRun→__CFRunLoopServiceMachPort中，调用核心代码mach_msg函数，等待接受mach_port的消息。线程将进入休眠, 直到被下面某一个事件唤

所以，RunLoop并不是一个普通的死循环，它能保持程序的持续运行，但没事做的时候线程将进入休眠，从而节省CPU资源

3. 与线程的关系

苹果不允许直接创建RunLoop，它只提供了两个自动获取的函数：

// 主运行循环
 CFRunLoopRef mainRunloop = CFRunLoopGetMain();
 // 当前运行循环
 CFRunLoopRef currentRunloop = CFRunLoopGetCurrent();

2.1 主运行循环

进入CFRunLoopGetMain函数

CFRunLoopRef CFRunLoopGetMain(void) {
    CHECK_FOR_FORK();
    static CFRunLoopRef __main = NULL; // no retain needed
    if (!__main) __main = _CFRunLoopGet0(pthread_main_thread_np()); // no CAS needed
    return __main;
}

• 调用_CFRunLoopGet0函数，通过主线程查找

2.2 当前运行循环

进入CFRunLoopGetCurrent函数

CFRunLoopRef CFRunLoopGetCurrent(void) {
    CHECK_FOR_FORK();
    //优先TSD中查找
    CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
    if (rl) return rl;
    //通过当前线程查找
    return _CFRunLoopGet0(pthread_self());
}

• 优先TSD中查找
• 调用_CFRunLoopGet0函数，通过当前线程查找

2.3 _CFRunLoopGet0

进入_CFRunLoopGet0函数

CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
    if (pthread_equal(t, kNilPthreadT)) {
        //不存在，默认为主线程
        t = pthread_main_thread_np();
    }
    __CFSpinLock(&loopsLock);
    if (!__CFRunLoops) {
        __CFSpinUnlock(&loopsLock);
        //创建全局字典，标记为kCFAllocatorSystemDefault
        CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
        //通过主线程 创建主运行循环
        CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());
        // dict : key value

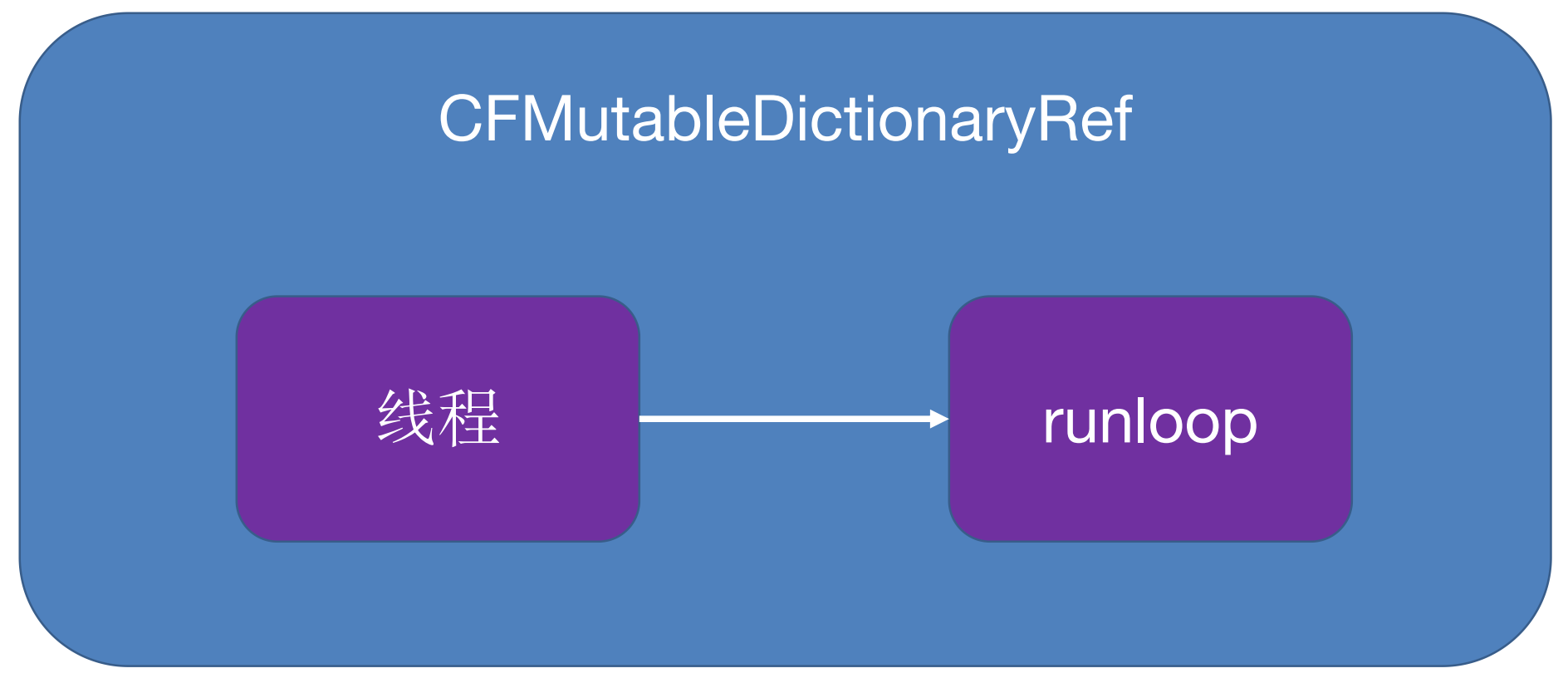

        //利用dict，进行key-value绑定操作，线程和Runloop是一一对应的
        CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);
        if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
            CFRelease(dict);
        }
        CFRelease(mainLoop);
        __CFSpinLock(&loopsLock);
    }
    //通过其他线程获取Runloop
    CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
    __CFSpinUnlock(&loopsLock);
    if (!loop) {
        //如果没有获取到，创建一个Runloop
        CFRunLoopRef newLoop = __CFRunLoopCreate(t);
        __CFSpinLock(&loopsLock);
        loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
        if (!loop) {
            //与线程进行key-value绑定
            CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
            loop = newLoop;
        }
        // don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
        __CFSpinUnlock(&loopsLock);
        CFRelease(newLoop);
    }
    if (pthread_equal(t, pthread_self())) {
        _CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
        if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
            _CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
        }
    }
    return loop;
}

• Runloop与线程一一对应

• RunLoop对象在第一次获取RunLoop时创建，销毁则是在线程结束的时候

• 主线程的RunLoop对象由系统自动创建，而子线程的RunLoop对象需要开发者主动创建

• RunLoop并不保证线程安全

• 当前线程内部不能操作其他线程的RunLoop对象

4. RunLoop结构

在CoreFoundation里，包含RunLoop的五个类：

• CFRunLoopRef

• CFRunLoopModeRef

• CFRunLoopSourceRef

• CFRunLoopTimerRef

• CFRunLoopObserverRef

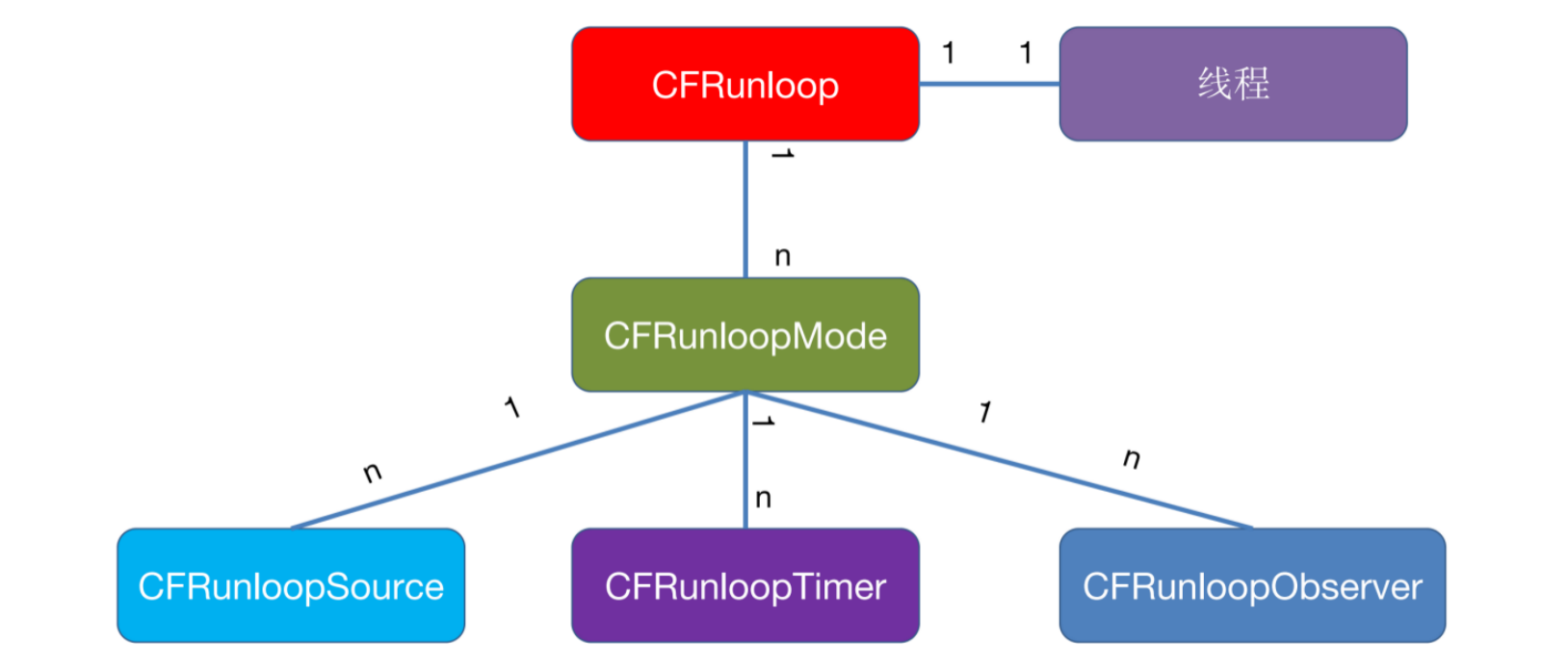

其中CFRunLoopModeRef类并没有对外暴露，只是通过CFRunLoopRef的接口进行了封装。它们的关系如下:

一个RunLoop包含多个Mode，每个Mode又包含多个Source/Timer/Observer

每次调用RunLoop的主函数时，只能指定其中一个Mode，这个Mode称之为CurrentMode

如果需要切换Mode，只能退出Loop，再重新指定一个Mode进入。这样做主要是为了分隔开不同组的Source/Timer/Observer，让其互不影响

4.1 CFRunLoopRef

创建RunLoop，返回CFRunLoopRef类型的对象

static CFRunLoopRef __CFRunLoopCreate(pthread_t t) {
    CFRunLoopRef loop = NULL;
    CFRunLoopModeRef rlm;
    uint32_t size = sizeof(struct __CFRunLoop) - sizeof(CFRuntimeBase);
    loop = (CFRunLoopRef)_CFRuntimeCreateInstance(kCFAllocatorSystemDefault, __kCFRunLoopTypeID, size, NULL);
    if (NULL == loop) {
        return NULL;
    }
    (void)__CFRunLoopPushPerRunData(loop);
    __CFRunLoopLockInit(&loop->_lock);
    loop->_wakeUpPort = __CFPortAllocate();
    if (CFPORT_NULL == loop->_wakeUpPort) HALT;
    __CFRunLoopSetIgnoreWakeUps(loop);
    loop->_commonModes = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
    CFSetAddValue(loop->_commonModes, kCFRunLoopDefaultMode);
    loop->_commonModeItems = NULL;
    loop->_currentMode = NULL;
    loop->_modes = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
    loop->_blocks_head = NULL;
    loop->_blocks_tail = NULL;
    loop->_counterpart = NULL;
    loop->_pthread = t;
#if DEPLOYMENT_TARGET_WINDOWS
    loop->_winthread = GetCurrentThreadId();
#else
    loop->_winthread = 0;
#endif
    rlm = __CFRunLoopFindMode(loop, kCFRunLoopDefaultMode, true);
    if (NULL != rlm) __CFRunLoopModeUnlock(rlm);
    return loop;
}

CFRunLoopRef也是一个对象，本质是__CFRunLoop结构体类型的指针

typedef struct __CFRunLoop * CFRunLoopRef;

__CFRunLoop结构体的定义：

struct __CFRunLoop {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;            /* locked for accessing mode list */
    __CFPort _wakeUpPort;            // used for CFRunLoopWakeUp
    Boolean _unused;
    volatile _per_run_data *_perRunData;              // reset for runs of the run loop
    pthread_t _pthread;
    uint32_t _winthread;
    CFMutableSetRef _commonModes;
    CFMutableSetRef _commonModeItems;
    CFRunLoopModeRef _currentMode;
    CFMutableSetRef _modes;
    struct _block_item *_blocks_head;
    struct _block_item *_blocks_tail;
    CFTypeRef _counterpart;
};

• _commonModes和_commonModeItems都是集合类型，表示在Runloop中可能会对应多个

这里有个概念叫commonModes：

一个Mode可以将自己标记为Common属性，通过ModeName添加到RunLoop的commonModes中

每当RunLoop的内容发生变化时，RunLoop都会自动将commonModeItems里的Source/Observer/Timer同步到具有Common标记的所有Mode里

4.2 CFRunLoopMode

获取Runloop下的所有Modes

CFRunLoopRef lp     = CFRunLoopGetCurrent();
CFArrayRef modeArray= CFRunLoopCopyAllModes(lp);
NSLog(@"modeArray == %@",modeArray);
-------------------------
//输出以下内容：
modeArray == (
    UITrackingRunLoopMode,
    GSEventReceiveRunLoopMode,
    kCFRunLoopDefaultMode
)

• 一个RunLoop对应多个Modes

创建一个NSTimer，将其加入Runloop并运行

NSTimer *timer = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
    NSLog(@"fire in home -- %@",[[NSRunLoop currentRunLoop] currentMode]);
}];
[[NSRunLoop currentRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];

• 添加到RunLoop中，必须指定Mode，这证明Timer的运行依赖于RunLoop的Mode

获取当前Runloop正在运行的Mode

CFRunLoopRef lp     = CFRunLoopGetCurrent();
CFRunLoopMode mode  = CFRunLoopCopyCurrentMode(lp);
NSLog(@"mode == %@",mode);
-------------------------
//输出以下内容：
mode == kCFRunLoopDefaultMode

4.2.1 类型

• NSDefaultRunLoopMode：默认的Mode，正常情况下都在该Mode下

• NSConnectionReplyMode：将此模式与NSConnection对象结合使用来监视回复

• NSModalPanelRunLoopMode：使用这种模式来识别用于模态面板的事件

• NSEventTrackingRunLoopMode：使用该Mode跟踪来自用户交互的事件，例如：UITableView上下滑动

• NSRunLoopCommonModes：伪模式，该集合默认包括默认、模态和事件跟踪模式

Mode主要是用于指定RunLoop中事件优先级

官方文档中，共提及以上五种Mode类型。而iOS中，只公开暴露了NSDefaultRunLoopMode和NSRunLoopCommonModes两种

而NSRunLoopCommonModes是伪模式，本质是Mode的集合，包含NSDefaultRunLoopMode、NSEventTrackingRunLoopMode

4.2.2 结构

__CFRunLoopMode的结构体定义：

struct __CFRunLoopMode {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;    /* must have the run loop locked before locking this */
    CFStringRef _name;
    CFMutableSetRef _sources0;
    CFMutableSetRef _sources1;
    CFMutableArrayRef _observers;
    CFMutableArrayRef _timers;
    ...
};

4.2.3 作用

主线程的RunLoop里有两个预置的Mode：kCFRunLoopDefaultMode和UITrackingRunLoopMode。DefaultMode是App平时所处的状态，TrackingRunLoopMode是追踪ScrollView滑动时的状态

当创建一个Timer并加到DefaultMode时，Timer会得到重复回调，但此时滑动一个TableView时，RunLoop会将mode切换为TrackingRunLoopMode，这时Timer就不会被回调，并且也不会影响到滑动操作

如果Timer需要在两个Mode中都能得到回调：

• 【方式一】将这个Timer分别加入这两个Mode

• 【方式二】将Timer加入到顶层的RunLoop的kCFRunLoopCommonModes中，commonModeItems会被RunLoop自动更新到所有具有Common属性的Mode里去

4.2.4 API

CFRunLoop对外暴露的管理Mode的API：

CFRunLoopAddCommonMode(CFRunLoopRef runloop, CFStringRef modeName);
CFRunLoopRunInMode(CFStringRef modeName, ...);

只能通过modeName来操作内部的mode。当传入一个新的modeName，但RunLoop内部没有对应mode时，RunLoop会自动帮你创建对应的CFRunLoopModeRef

对于一个RunLoop来说，其内部的mode只能增加不能删除

4.3 Items

Source/Timer/Observer被统称item，一个item可以被同时加入多个mode。但一个item被重复加入同一个mode时是不会有效果的。如果一个mode中一个item都没有，则RunLoop会直接退出，不进入循环

Mode暴露的管理item的API：

CFRunLoopAddSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopAddObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);
CFRunLoopRemoveSource(CFRunLoopRef rl, CFRunLoopSourceRef source, CFStringRef modeName);
CFRunLoopRemoveObserver(CFRunLoopRef rl, CFRunLoopObserverRef observer, CFStringRef modeName);
CFRunLoopRemoveTimer(CFRunLoopRef rl, CFRunLoopTimerRef timer, CFStringRef mode);

4.3.1 CFRunLoopSourceRef

CFRunLoopSourceRef是事件产生的地方。Source分为Source0和Source1两种：

• Source0：表示非系统事件，即用户自定义的事件

  • 只包含了一个函数指针，它并不能主动触发事件

  • 使用时，需要先调用CFRunLoopSourceSignal(source)，将Source标记为待处理，然后手动调用 CFRunLoopWakeUp(runloop)来唤醒RunLoop，让其处理这个事件

• Source1：表示系统事件，主要负责底层的通讯，具备唤醒能力

  • 由RunLoop和内核管理，Mach port驱动

  • 包含了一个mach_port和一个函数指针，被用于通过内核和其他线程相互发送消息

  • 这种Source能主动唤醒RunLoop的线程

__CFRunLoopSource的定义：

struct __CFRunLoopSource {
    CFRuntimeBase _base;
    uint32_t _bits;
    pthread_mutex_t _lock;
    CFIndex _order;            /* immutable */
    CFMutableBagRef _runLoops;
    union {
        CFRunLoopSourceContext version0;    /* immutable, except invalidation */
        CFRunLoopSourceContext1 version1;    /* immutable, except invalidation */
    } _context;
};

• Source0和Source1在联合体中，实际使用中为其中的一种

Source0的定义：

typedef struct {
    CFIndex    version;
    void *    info;
    const void *(*retain)(const void *info);
    void    (*release)(const void *info);
    CFStringRef    (*copyDescription)(const void *info);
    Boolean    (*equal)(const void *info1, const void *info2);
    CFHashCode    (*hash)(const void *info);
    void    (*schedule)(void *info, CFRunLoopRef rl, CFStringRef mode);
    void    (*cancel)(void *info, CFRunLoopRef rl, CFStringRef mode);
    void    (*perform)(void *info);
} CFRunLoopSourceContext;

Source1的定义：

typedef struct {
    CFIndex    version;
    void *    info;
    const void *(*retain)(const void *info);
    void    (*release)(const void *info);
    CFStringRef    (*copyDescription)(const void *info);
    Boolean    (*equal)(const void *info1, const void *info2);
    CFHashCode    (*hash)(const void *info);
#if (TARGET_OS_MAC && !(TARGET_OS_EMBEDDED || TARGET_OS_IPHONE)) || (TARGET_OS_EMBEDDED || TARGET_OS_IPHONE)
    mach_port_t    (*getPort)(void *info);
    void *    (*perform)(void *msg, CFIndex size, CFAllocatorRef allocator, void *info);
#else
    void *    (*getPort)(void *info);
    void    (*perform)(void *info);
#endif
} CFRunLoopSourceContext1;

4.3.2 CFRunLoopTimerRef

CFRunLoopTimerRef是基于时间的触发器，包含一个时间长度和一个函数指针。当其加入到RunLoop时，RunLoop会注册对应的时间点。当时间点到时，RunLoop会被唤醒以执行那个回调

__CFRunLoopTimer的定义：

struct __CFRunLoopTimer {
    CFRuntimeBase _base;
    uint16_t _bits;
    pthread_mutex_t _lock;
    CFRunLoopRef _runLoop;
    CFMutableSetRef _rlModes;
    CFAbsoluteTime _nextFireDate;
    CFTimeInterval _interval;        /* immutable */
    CFTimeInterval _tolerance;          /* mutable */
    uint64_t _fireTSR;            /* TSR units */
    CFIndex _order;            /* immutable */
    CFRunLoopTimerCallBack _callout;    /* immutable */
    CFRunLoopTimerContext _context;    /* immutable, except invalidation */
};

4.3.3 CFRunLoopObserverRef

CFRunLoopObserverRef是观察者，每个Observer都包含了一个函数指针，当RunLoop的状态发生变化时，观察者就能通过回调接受到这个变化

__CFRunLoopObserver的定义：

struct __CFRunLoopObserver {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;
    CFRunLoopRef _runLoop;
    CFIndex _rlCount;
    CFOptionFlags _activities;        /* immutable */
    CFIndex _order;            /* immutable */
    CFRunLoopObserverCallBack _callout;    /* immutable */
    CFRunLoopObserverContext _context;    /* immutable, except invalidation */
};

可监听以下几种RunLoop的状态变化：

/* Run Loop Observer Activities */
typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
    //进入
    kCFRunLoopEntry = (1UL << 0),
    //即将处理Timers
    kCFRunLoopBeforeTimers = (1UL << 1),
    //即将处理Sources
    kCFRunLoopBeforeSources = (1UL << 2),
    //进入休眠
    kCFRunLoopBeforeWaiting = (1UL << 5),
    //被唤醒
    kCFRunLoopAfterWaiting = (1UL << 6),
    //退出
    kCFRunLoopExit = (1UL << 7),
    kCFRunLoopAllActivities = 0x0FFFFFFFU
};

5. 事务处理

Runloop可处理以下事务类型：

• Block应用：__CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__

• 调用timer：__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__

• 响应source0：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__

• 响应source1：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__

• GCD主队列：__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__

• observer源：__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__

5.1 Timer的示例

创建CFRunLoopTimer，将其加入到Runloop并执行

- (void)cfTimerDemo{
    CFRunLoopTimerContext context = {
        0,
        ((__bridge void *)self),
        NULL,
        NULL,
        NULL
    };
    CFRunLoopRef rlp = CFRunLoopGetCurrent();
    /**
     参数一:用于分配对象的内存
     参数二:在什么是触发 (距离现在)
     参数三:每隔多少时间触发一次
     参数四:未来参数
     参数五:CFRunLoopObserver的优先级 当在Runloop同一运行阶段中有多个CFRunLoopObserver 正常情况下使用0
     参数六:回调,比如触发事件,我就会来到这里
     参数七:上下文记录信息
     */
    CFRunLoopTimerRef timerRef = CFRunLoopTimerCreate(kCFAllocatorDefault, 0, 1, 0, 0, lgRunLoopTimerCallBack, &context);
    CFRunLoopAddTimer(rlp, timerRef, kCFRunLoopDefaultMode);
}
void lgRunLoopTimerCallBack(CFRunLoopTimerRef timer, void *info){
    NSLog(@"%@---%@",timer,info);
}

进入CFRunLoopAddTimer函数

void CFRunLoopAddTimer(CFRunLoopRef rl, CFRunLoopTimerRef rlt, CFStringRef modeName) {
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return;
    if (!__CFIsValid(rlt) || (NULL != rlt->_runLoop && rlt->_runLoop != rl)) return;
    __CFRunLoopLock(rl);
    //匹配kCFRunLoopCommonModes，伪模式，集合类型
    if (modeName == kCFRunLoopCommonModes) {
        //获取集合
        CFSetRef set = rl->_commonModes ? CFSetCreateCopy(kCFAllocatorSystemDefault, rl->_commonModes) : NULL;
        //获取RunLoop下的事务
        if (NULL == rl->_commonModeItems) {
            //为空需要重新创建
            rl->_commonModeItems = CFSetCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeSetCallBacks);
        }
        //将传入的CFRunLoopTimer参数，加入到Items
        CFSetAddValue(rl->_commonModeItems, rlt);
        //集合不为空
        if (NULL != set) {
            CFTypeRef context[2] = {rl, rlt};
            /* add new item to all common-modes */
            //设置回调函数，添加到common-modes中
            CFSetApplyFunction(set, (__CFRunLoopAddItemToCommonModes), (void *)context);
            CFRelease(set);
        }
    } else {
        //如果是其他类型，通过名字寻址Mode
        CFRunLoopModeRef rlm = __CFRunLoopFindMode(rl, modeName, true);
        if (NULL != rlm) {
            if (NULL == rlm->_timers) {
                CFArrayCallBacks cb = kCFTypeArrayCallBacks;
                cb.equal = NULL;
                rlm->_timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &cb);
            }
        }
        if (NULL != rlm && !CFSetContainsValue(rlt->_rlModes, rlm->_name)) {
            __CFRunLoopTimerLock(rlt);
            if (NULL == rlt->_runLoop) {
                rlt->_runLoop = rl;
            } else if (rl != rlt->_runLoop) {
                __CFRunLoopTimerUnlock(rlt);
                __CFRunLoopModeUnlock(rlm);
                __CFRunLoopUnlock(rl);
                return;
            }
            //如果匹配，将Runloop加进去，执行依赖于runloop run
            CFSetAddValue(rlt->_rlModes, rlm->_name);
            __CFRunLoopTimerUnlock(rlt);
            __CFRunLoopTimerFireTSRLock();
            __CFRepositionTimerInMode(rlm, rlt, false);
            __CFRunLoopTimerFireTSRUnlock();
            if (!_CFExecutableLinkedOnOrAfter(CFSystemVersionLion)) {
                // Normally we don't do this on behalf of clients, but for
                // backwards compatibility due to the change in timer handling...
                if (rl != CFRunLoopGetCurrent()) CFRunLoopWakeUp(rl);
            }
        }
        if (NULL != rlm) {
            __CFRunLoopModeUnlock(rlm);
        }
    }
    __CFRunLoopUnlock(rl);
}

在CFRunLoopAddTimer源码中，没有找到执行事务的函数

• 所以，真正事务的执行，依赖于runloop run

5.2 __CFRunLoopRun

进入CFRunLoopRun函数

void CFRunLoopRun(void) {    /* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

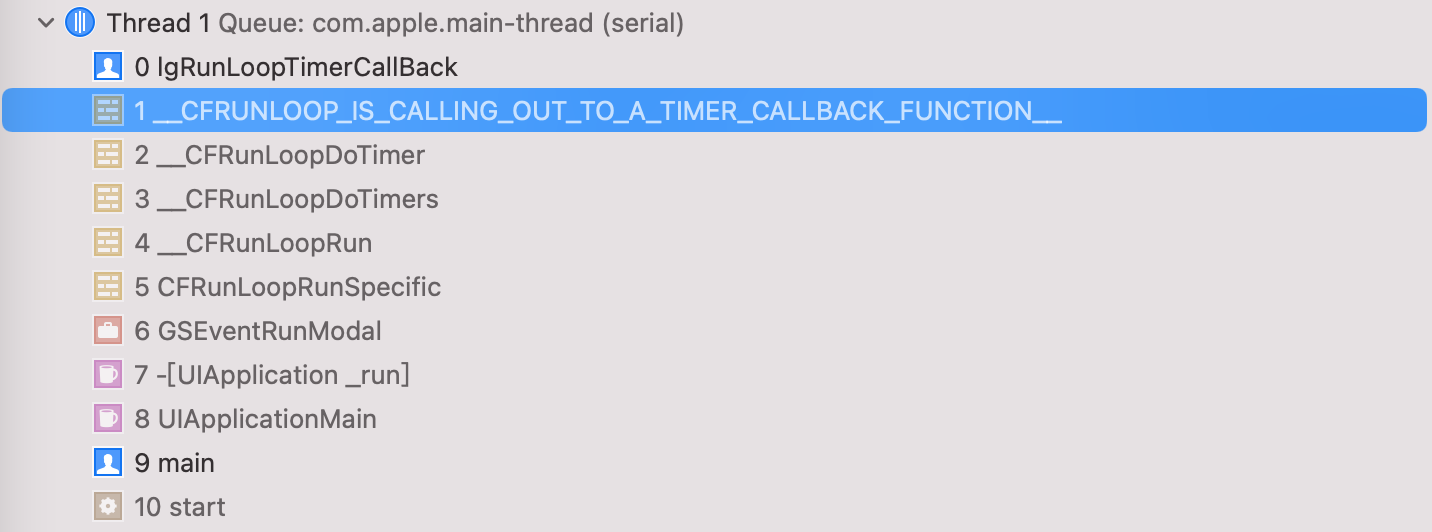

• 通过CFRunLoopRunSpecific函数，得到result结果
• 1.0e10：科学计数法，1 * 10 ^ 10

进入CFRunLoopRunSpecific函数

SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);
    //根据modeName找到本次运行的mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);

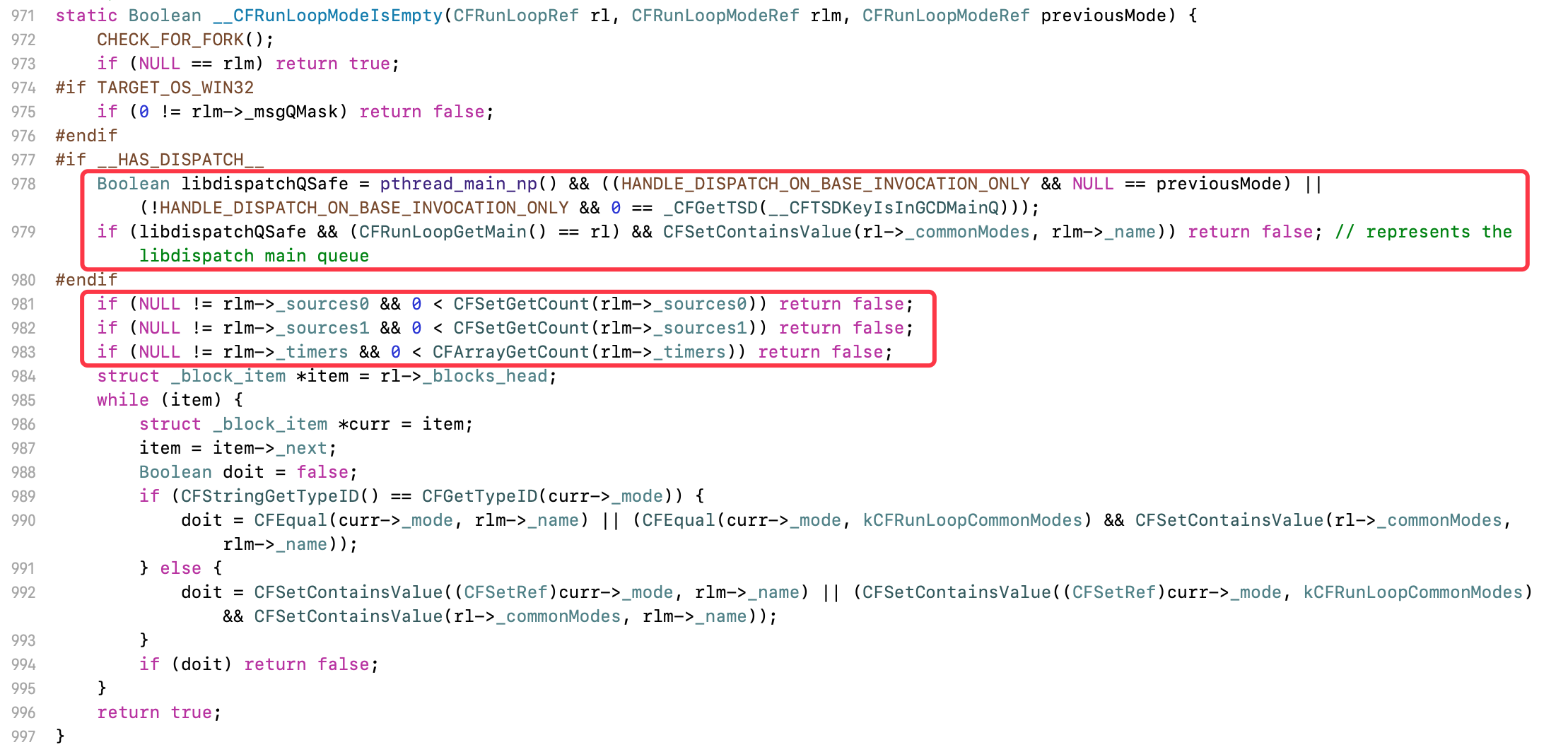

    //如果没找到 || mode中没有注册任何事件，则就此停止，不进入循环
    if (NULL == currentMode || __CFRunLoopModeIsEmpty(rl, currentMode, rl->_currentMode)) {
        Boolean did = false;
        if (currentMode) __CFRunLoopModeUnlock(currentMode);
        __CFRunLoopUnlock(rl);
        return did ? kCFRunLoopRunHandledSource : kCFRunLoopRunFinished;
    }
    volatile _per_run_data *previousPerRun = __CFRunLoopPushPerRunData(rl);
    //取上一次运行的mode
    CFRunLoopModeRef previousMode = rl->_currentMode;
    //如果本次mode和上次的mode一致
    rl->_currentMode = currentMode;
    //初始化一个result为kCFRunLoopRunFinished
    int32_t result = kCFRunLoopRunFinished;
    if (currentMode->_observerMask & kCFRunLoopEntry )
        /// 1. 通知 Observers: RunLoop 即将进入 loop。
        __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
    /// 真正做事情的代码，调用__CFRunLoopRun函数
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
    if (currentMode->_observerMask & kCFRunLoopExit )
        /// 10. 通知 Observers: RunLoop 即将退出。
        __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);
    __CFRunLoopModeUnlock(currentMode);
    __CFRunLoopPopPerRunData(rl, previousPerRun);
    rl->_currentMode = previousMode;
    __CFRunLoopUnlock(rl);
    return result;
}

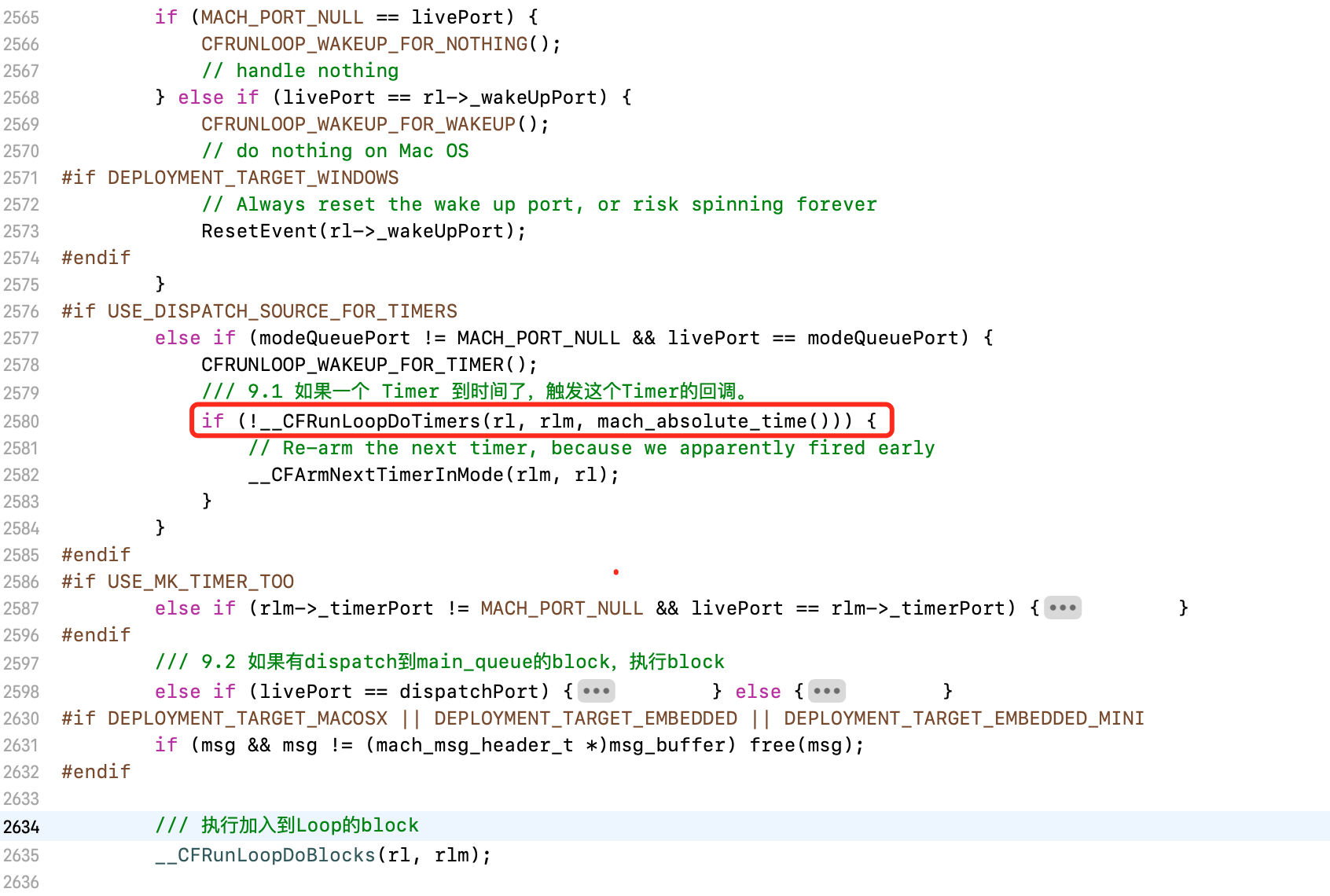

进入__CFRunLoopRun函数

• 每一种类型都有特定的处理函数调用

5.3 __CFRunLoopDoTimer

进入__CFRunLoopDoTimers函数

static Boolean __CFRunLoopDoTimers(CFRunLoopRef rl, CFRunLoopModeRef rlm, uint64_t limitTSR) {    /* DOES CALLOUT */
    Boolean timerHandled = false;
    CFMutableArrayRef timers = NULL;
    //程序中正在运行的timer可能不止一个
    for (CFIndex idx = 0, cnt = rlm->_timers ? CFArrayGetCount(rlm->_timers) : 0; idx < cnt; idx++) {
        //遍历timer，从Mode中获取
        CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(rlm->_timers, idx);
        if (__CFIsValid(rlt) && !__CFRunLoopTimerIsFiring(rlt)) {
            if (rlt->_fireTSR <= limitTSR) {
                if (!timers) timers = CFArrayCreateMutable(kCFAllocatorSystemDefault, 0, &kCFTypeArrayCallBacks);
                CFArrayAppendValue(timers, rlt);
            }
        }
    }
    for (CFIndex idx = 0, cnt = timers ? CFArrayGetCount(timers) : 0; idx < cnt; idx++) {
        CFRunLoopTimerRef rlt = (CFRunLoopTimerRef)CFArrayGetValueAtIndex(timers, idx);
        //执行timer
        Boolean did = __CFRunLoopDoTimer(rl, rlm, rlt);
        timerHandled = timerHandled || did;
    }
    if (timers) CFRelease(timers);
    return timerHandled;
}

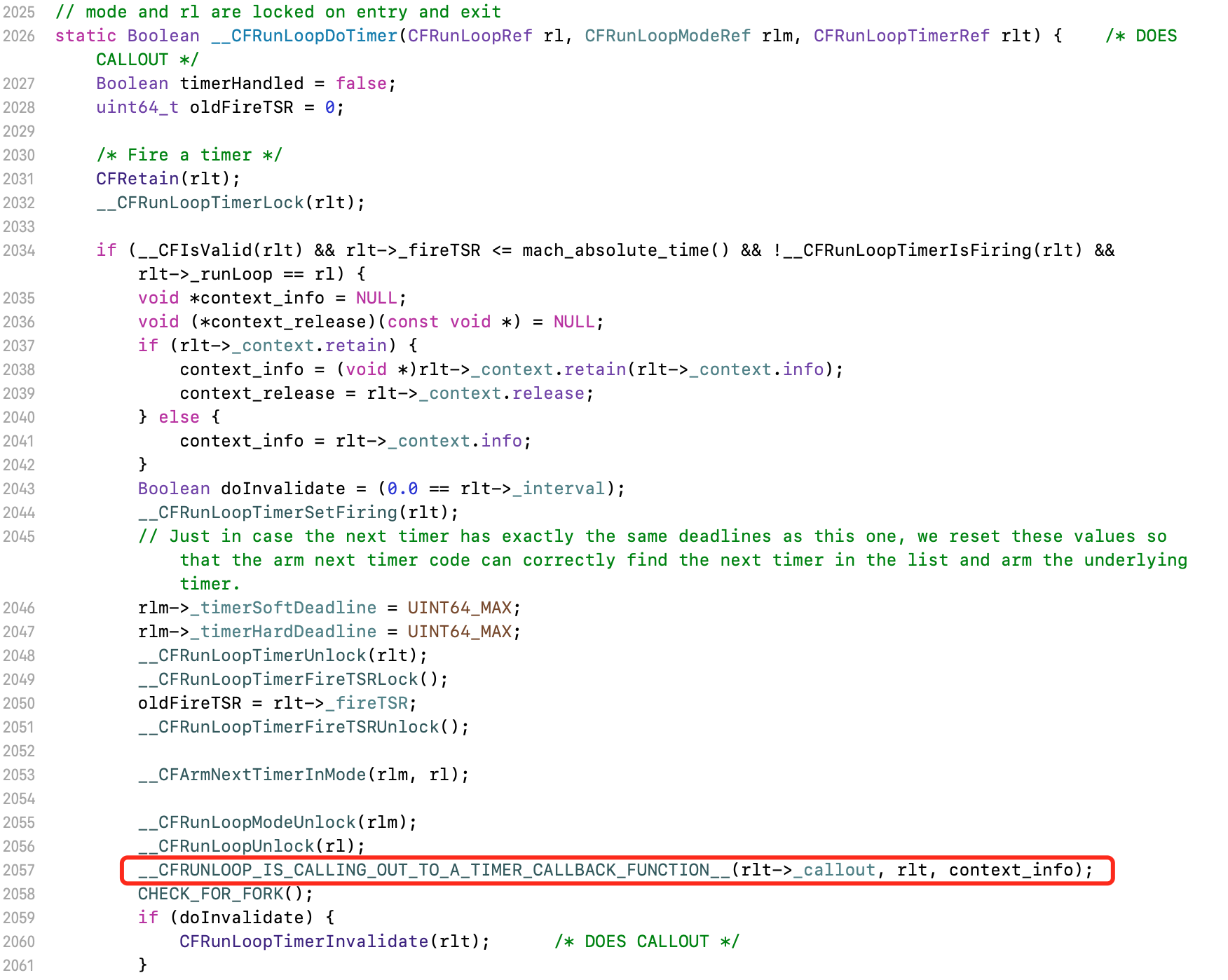

进入__CFRunLoopDoTimer函数

• 进行timer的回调

5.4 处理流程

• 通过CFRunLoopAddTimer将timer加入到指定Mode中

• 事务的执行依赖于runloop run

  • 调用CFRunLoopRun→CFRunLoopRunSpecific函数，在Runloop进入和离开之间，调用__CFRunLoopRun函数

• __CFRunLoopRun中，包含对Observers、Source0、Source1、Timer的逻辑处理

  • 针对timer的处理，调用__CFRunLoopDoTimers，遍历当前正在运行的timer

  • 针对单个timer，调用__CFRunLoopDoTimer函数，执行事务的处理

RunLoop事务处理的流程图：

6. 底层原理

6.1 CFRunLoopRunSpecific伪代码

SInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */
    CHECK_FOR_FORK();
    if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
    __CFRunLoopLock(rl);
    /// 首先根据modeName找到对应mode
    CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);
    /// 1.通知 Observers: RunLoop 即将进入 loop。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
    /// 内部函数，进入loop
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
    /// 10.通知 Observers: RunLoop 即将退出。
    __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);
    return result;
}

6.2 __CFRunLoopRun伪代码

static int32_t __CFRunLoopRun(CFRunLoopRef rl, CFRunLoopModeRef rlm, CFTimeInterval seconds, Boolean stopAfterHandle, CFRunLoopModeRef previousMode) {
    int32_t retVal = 0;
    do {  // itmes do
        /// 2.通知 Observers: 即将处理timer事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeTimers);
        /// 3.通知 Observers: 即将处理Source事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeSources)
        /// 处理Blocks
        __CFRunLoopDoBlocks(rl, rlm);
        /// 4.处理sources0
        Boolean sourceHandledThisLoop = __CFRunLoopDoSources0(rl, rlm, stopAfterHandle);
        /// 处理sources0返回为YES
        if (sourceHandledThisLoop) {
            /// 处理Blocks
            __CFRunLoopDoBlocks(rl, rlm);
        }
        /// 5.判断有无端口消息(Source1)
        if (__CFRunLoopServiceMachPort(dispatchPort, &msg, sizeof(msg_buffer), &livePort, 0, &voucherState, NULL)) {
            /// 如果有Source1，跳到第9步，处理消息
            goto handle_msg;
        }
        /// 6.通知 Observers: 即将进入休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeWaiting);
        __CFRunLoopSetSleeping(rl);
        /// 7.等待被唤醒
        __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy);
        // user callouts now OK again
        __CFRunLoopUnsetSleeping(rl);
        /// 8.通知 Observers: 被唤醒，结束休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);
    /// 9.处理唤醒时收到的消息
    handle_msg:
        if (被Timer唤醒) {
            /// 处理Timers
            __CFRunLoopDoTimers(rl, rlm, mach_absolute_time())；
        } else if (被GCD唤醒) {
            /// 处理gcd
            __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
        } else if (被Source1唤醒) {
            /// 被Source1唤醒，处理Source1
            __CFRunLoopDoSource1(rl, rlm, rls, msg, msg->msgh_size, &reply)
        }
        /// 处理block
        __CFRunLoopDoBlocks(rl, rlm);
        if (sourceHandledThisLoop && stopAfterHandle) {
            /// 进入loop时参数说处理完事件就返回
            retVal = kCFRunLoopRunHandledSource;
        } else if (timeout_context->termTSR < mach_absolute_time()) {
            /// 超出传入参数标记的超时时间了
            retVal = kCFRunLoopRunTimedOut;
        } else if (__CFRunLoopIsStopped(rl)) {
            /// 被外部调用者强制停止了
            __CFRunLoopUnsetStopped(rl);
            retVal = kCFRunLoopRunStopped;
        } else if (rlm->_stopped) {
            rlm->_stopped = false;
            retVal = kCFRunLoopRunStopped;
        } else if (__CFRunLoopModeIsEmpty(rl, rlm, previousMode)) {
            /// source/timer/observer一个都没有了
            retVal = kCFRunLoopRunFinished;
        }
    /// 如果没超时，mode里没空，loop也没被停止，那继续loop。
    } while (0 == retVal);
    return retVal;
}

6.3 流程图

7. RunLoop实战应用

7.1 线程保活

在iOS开发中，有些耗时操作会阻塞主线程，导致界面卡顿，此时我们会创建一个子线程，而后把这些耗时的操作放在子线程中处理

一个常规线程，任务执行完后就会销毁。如果耗时操作经常需要在子线程中执行，频繁创建和销毁线程，会造成资源浪费。 这时我们要用一种方式，让该线程长时间存活而不被销毁

线程保活的三种方式：

• NSTimer

• 条件锁（NSCondition）

• RunLoop（Port）

7.1.1 NSTimer

@interface ViewController ()
@property (nonatomic, assign) BOOL isStopping;
@property (nonatomic, strong) LGThread *thread;
@end
@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    _thread = [[LGThread alloc] initWithBlock:^{
        [NSTimer scheduledTimerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {
            NSLog(@"hello");
            if (self.isStopping) {
                // 先将对象置为nil
                self.thread = nil;
                // 再退出线程，RunLoop也停止了
                [NSThread exit];
            }
        }];
        [[NSRunLoop currentRunLoop] run];
    }];
    self.thread.name = @"LG";
    [self.thread start];
}
-(void)viewDidAppear:(BOOL)animated{
    [super viewDidAppear:animated];
    //为常驻线程添加耗时任务
    [self performSelector:@selector(test) onThread:self.thread withObject:nil waitUntilDone:NO];
}
-(void)test{
    NSLog(@"耗时任务开始");
    sleep(5);
    NSLog(@"耗时任务结束");
}
- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    self.isStopping = YES;
}
@end

7.1.2 条件锁（NSCondition）

@interface ViewController ()
@property (nonatomic, assign) BOOL isStopping;
@property (nonatomic, strong) LGThread *thread;
@property (nonatomic, strong) NSCondition *condition;
@property (nonatomic, strong) void(^blockTask)(void);
@end
@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    _thread = [[LGThread alloc] initWithBlock:^{
        @autoreleasepool {
            do {
                NSLog(@"hello");
                [self.condition lock];
                if(self.blockTask){
                    self.blockTask();
                    self.blockTask = nil;
                }
                NSLog(@"闲等...");
                [self.condition wait];
                [self.condition unlock];
            } while (!self.isStopping);
            //将对象置为nil
            self.thread = nil;
        }
    }];
    self.thread.name = @"LG";
    [self.thread start];
}
-(void)viewDidAppear:(BOOL)animated{
    [super viewDidAppear:animated];
    //为常驻线程添加耗时任务
    self.blockTask = ^(void){
        NSLog(@"耗时任务开始");
        sleep(5);
        NSLog(@"耗时任务结束");
    };
    //通知来任务了，唤醒条件锁
    [self.condition signal];
}
- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    self.isStopping = YES;
    [self.condition signal];
}
- (NSCondition *)condition {
    if(!_condition){
        _condition = [[NSCondition alloc] init];
    }
    return _condition;
}
@end

7.1.3 RunLoop（Port）

@interface ViewController ()
@property (nonatomic, assign) BOOL isStopping;
@property (nonatomic, strong) LGThread *thread;
@end
@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    _thread = [[LGThread alloc] initWithBlock:^{
        NSRunLoop *loop = [NSRunLoop currentRunLoop];
        [loop addPort:[NSMachPort port] forMode:NSDefaultRunLoopMode];
        while (!self.isStopping) {
            [loop runMode:NSDefaultRunLoopMode beforeDate:[NSDate distantFuture]];
        }
        self.thread = nil;
    }];
    self.thread.name = @"LG";
    [self.thread start];
}
-(void)viewDidAppear:(BOOL)animated{
    [super viewDidAppear:animated];
    //为常驻线程添加耗时任务
    [self performSelector:@selector(test) onThread:self.thread withObject:nil waitUntilDone:NO];
}
-(void)test{
    NSLog(@"耗时任务开始");
    sleep(5);
    NSLog(@"耗时任务结束");
}
- (void)exitThread{
    self.isStopping = YES;
}
- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    [self performSelector:@selector(exitThread) onThread:self.thread withObject:nil waitUntilDone:NO];
}
@end

这种方式，需要注意以下几点：

• 在子线程中创建的RunLoop，必须添加Timer、Source0、Source1中的其中一项。如果都不存在，RunLoop无法运行。但是主RunLoop则不同，即使都不存在也会持续运行

• addPort本质上就是添加了一个Source1，它能主动唤醒RunLoop的线程。Source1的存储采用字典，以当前Source1 Prot为key，CFRunLoopSourceRef为value。而Source0直接使用数组存储，它并不能主动触发事件

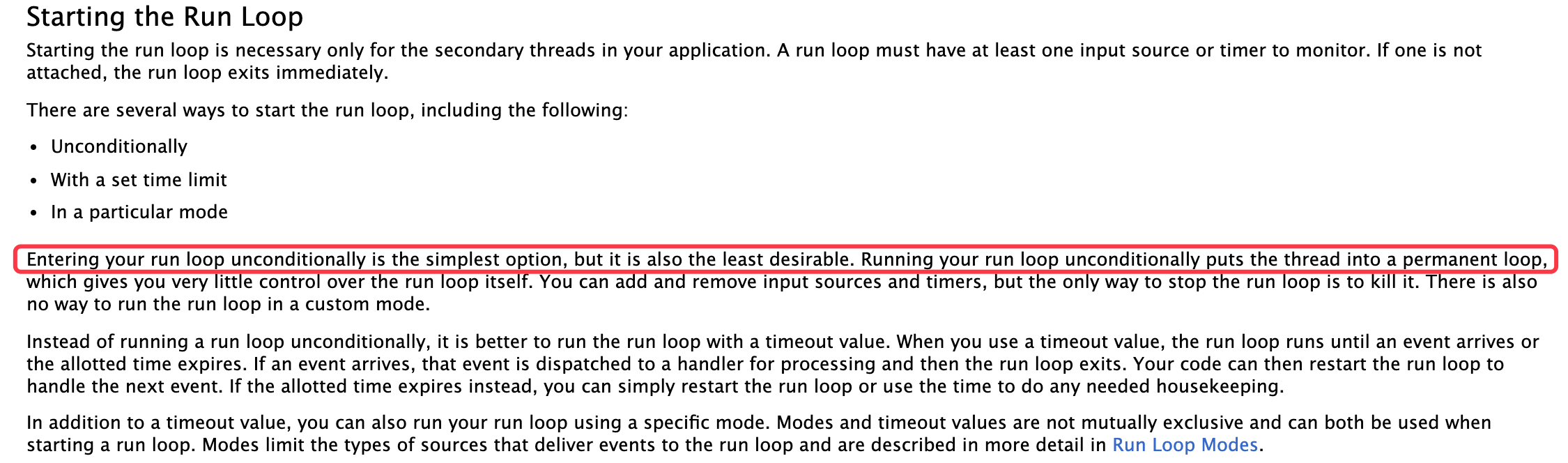

• 需要使用runMode:方法运行RunLoop，不能使用run方法。后者是永久循环，无法退出

• 使用runMode:方法，传入的Mode为NSDefaultRunLoopMode，不能传入NSRunLoopCommonModes。后者会被标记为kCFRunLoopRunFinished，导致RunLoop直接退出

7.2 App回光返照

+ (void)installUncaughtExceptionHandler {
    NSSetUncaughtExceptionHandler(&LGExceptionHandlers);
}
- (void)lg_handleException:(NSException *)exception{
    //处理报错信息，可以写入沙盒文件，下次启动时上传服务器
    [self validateAndSaveCriticalApplicationData:exception];
    ...
    while (!self.dismissed) {
        for (NSString *mode in (__bridge NSArray *)allModes) {
            //快速切换Mode
            CFRunLoopRunInMode((CFStringRef)mode, 0.001, false);
        }
    }
    CFRelease(allModes);
    NSSetUncaughtExceptionHandler(NULL);
}

• 系统提供的NSSetUncaughtExceptionHandler函数，传入LGExceptionHandlers函数地址

• 当出现Crash，会自动触发LGExceptionHandlers回调函数

• 在回调函数中，拿到当前RunLoop，监听所有Mode

这种方式，相当于应用程序自启的Runloop的平行空间，跟着应用程序保活，并具备响应能力，也就是App的回光返照

7.3 卡顿检测

通过监听主RunLoop的事务变化进行卡顿检测

- (void)start{
    [self registerObserver];
    [self startMonitor];
}
static void CallBack(CFRunLoopObserverRef observer, CFRunLoopActivity activity, void *info)
{
    LGBlockMonitor *monitor = (__bridge LGBlockMonitor *)info;
    monitor->activity = activity;
    // 发送信号
    dispatch_semaphore_t semaphore = monitor->_semaphore;
    dispatch_semaphore_signal(semaphore);
}
- (void)registerObserver{
    CFRunLoopObserverContext context = {0, (__bridge void*)self, NULL, NULL};
    //NSIntegerMax : 优先级最小
    CFRunLoopObserverRef observer = CFRunLoopObserverCreate(kCFAllocatorDefault,
                                                            kCFRunLoopAllActivities,
                                                            YES,
                                                            NSIntegerMax,
                                                            &CallBack,
                                                            &context);
    CFRunLoopAddObserver(CFRunLoopGetMain(), observer, kCFRunLoopCommonModes);
}
- (void)startMonitor{
    // 创建信号
    _semaphore = dispatch_semaphore_create(0);
    // 在子线程监控时长
    dispatch_async(dispatch_get_global_queue(0, 0), ^{
        while (YES)
        {
            // 超时时间是 1 秒，没有等到信号量，st 就不等于 0， RunLoop 所有的任务
            long st = dispatch_semaphore_wait(self->_semaphore, dispatch_time(DISPATCH_TIME_NOW, 1 * NSEC_PER_SEC));
            if (st != 0)
            {
                if (self->activity == kCFRunLoopBeforeSources || self->activity == kCFRunLoopAfterWaiting)
                {
                    if (++self->_timeoutCount < 2){
                        NSLog(@"timeoutCount==%lu",(unsigned long)self->_timeoutCount);
                        continue;
                    }
                    // 一秒左右的衡量尺度 很大可能性连续来 避免大规模打印!
                    NSLog(@"检测到超过两次连续卡顿");
                }
            }
            self->_timeoutCount = 0;
        }
    });
}

• 定义信号量，在全局并发队列中，加入异步函数，创建while死循环，内部让信号量进入休眠状态，定义一秒的超时时间

• 监听主RunLoop的所有事务，在回调方法中，对信号量发送释放的通知

• 如果信号量时间，检查Observer的状态。如果是处理Sources或处于唤醒状态，证明还在做事情，将超时次数+1

• 如果连续两次，视为卡顿

解决方式：

可以考虑将部分业务代码，在Observer回调函数中，RunLoop处于kCFRunLoopBeforeWaiting状态时运行。因为RunLoop进入即将休眠状态时，此时没有其他任务，CPU等资源相对空闲。这种方式相当于代码的错峰执行，可以对卡顿有一定程度的优化

总结

RunLoop作用：

• 保持程序的持续运行

• 处理App中的各种事件（触摸、定时器、performSelector）

• 节省CPU资源，该做事就做事，该休息就休息

与线程的关系：

• RunLoop与线程一一对应

• RunLoop对象在第一次获取RunLoop时创建，销毁则是在线程结束的时候

• 主线程的RunLoop对象由系统自动创建，而子线程的RunLoop对象需要开发者主动创建

• RunLoop并不保证线程安全

• 当前线程内部不能操作其他线程的RunLoop对象

结构：

• 线程与RunLoop一对一

• 一个RunLoop对应多个Modes

• 一个Mode对应多个Items

• Source、Timer、Observer统称Item

Mode：

• Mode主要是用于指定RunLoop中事件优先级

• NSDefaultRunLoopMode：默认的Mode，正常情况下都在该Mode下

• NSConnectionReplyMode：将此模式与NSConnection对象结合使用来监视回复

• NSModalPanelRunLoopMode：使用这种模式来识别用于模态面板的事件

• NSEventTrackingRunLoopMode：使用该Mode跟踪来自用户交互的事件，例如：UITableView上下滑动

• NSRunLoopCommonModes：伪模式，该集合默认包括默认、事件跟踪模式

Runloop可处理以下事务（Item）类型：

• Block应用：__CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__

• 调用timer：__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__

• 响应source0：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__

• 响应source1：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__

• GCD主队列：__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__

• observer源：__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__

Source：

• 可以唤醒RunLoop的一些事件

• Source0：表示非系统事件，即用户自定义的事件

• Source1：表示系统事件，主要负责底层的通讯，具备唤醒能力

Timer：

• 常用NSTimer定时器

Observer：

• 用于监听RunLoop的状态变化，并作出一定响应

• kCFRunLoopEntry：进入

• kCFRunLoopBeforeTimers：即将处理Timers

• kCFRunLoopBeforeSources：即将处理Sources

• kCFRunLoopBeforeWaiting：进入休眠

• kCFRunLoopAfterWaiting：被唤醒

• kCFRunLoopExit：退出

事务处理流程：

• 以timer为例，通过CFRunLoopAddTimer将timer加入到指定Mode中

• 事务的执行依赖于runloop run

• __CFRunLoopRun中，包含对Observers、Source0、Source1、Timer的逻辑处理

底层原理：

• 【第一步】通知Observer即将进入Loop（Observer）

• 【第二步】通知Observer将要处理Timer（Observer）

• 【第三步】通知Observer将要处理Source0（Observer）

• 【第四步】处理Source0（Source0）

• 【第五步】如果有Source1，跳到【第九步】（Source1）

• 【第六步】通知Observer线程即将休眠（Observer）

• 【第七步】休眠，等待唤醒。可通过Source1（port）、Timer、外部手动唤醒

• 【第八步】通过Observer线程刚被唤醒（Observer）

• 【第九步】处理唤醒时收到的消息，之后跳回【第二步】（Timer、Source1）

• 【第十步】通知Observer即将退出Loop（Observer）
