Deploy

Deploy是一个高效的、面向配置的部署工具，可以快速地构建、发布服务到Docker集群中。

功能

  • 快速的搭建部署环境
  • 多环境隔离部署
  • 基于git仓库或标准包的镜像和服务发布

安装

环境依赖

验证环境是否满足要求

  1. # 查看python是否为2.x版本
  2. python --version
  4. # 查看是否安装git
  5. git --version
  7. # 查看是否安装ansible，同时也会输出当前使用的python版本
  8. ansible --version
  10. # 查看是否安装make
  11. make --version

获取最新的部署工程

  1. git clone --recursive ssh://git@git.ascs.tech/tool/deploy.git deploy
  2. cd deploy
  4. # 目前工具还没走发布流程，新的功能都在develop分支，还没并入master分支
  5. git checkout develop

工程结构介绍

  1.  deploy
  2.     ├── config
  3.     ├── environment # 存放部署配置的目录，以目录来区分多不同环境
  4.     │   ├── wushan # 乌山环境的部署配置
  5.     │   │   ├── group_vars # 组变量
  6.     │   │   ├── service_conf # 服务配置目录
  7.     │   │   ├── ssh # 环境的公私钥，隔离各环境对git仓库的访问
  8.     │   │   ├── hosts # 主机列表
  9.     │   │   └── images.json # 环境的镜像仓库配置
  10.     │   ├── baoan # 宝安环境的部署配置
  11.     │   │   ├── ...
  12.     │   ├── id_rsa & id_rsa.pub # 通用的deploy公私钥，用于访问通用的仓库
  13.     │   └── images.json # 各个环境通用的镜像仓库配置
  14.     ├── files # 存放离线包
  15.     ├── filter_plugins # ansible中的过滤器插件
  16.     ├── inventories # ansible框架使用的配置目录，以目录来区分多不同环境
  17.     │   ├── full
  18.     │   └── wushan
  19.     ├── library # ansible的自定义插件
  20.     ├── roles # ansible角色
  21.     │   ├── auth
  22.     │   ├── ...
  23.     ├── scripts
  24.     ├── tasks
  25.     ├── Makefile # make指令的集合
  26.     ├── auth.yml # ansible的剧本
  27.     └── xxx.yml # 其他xxx剧本

不同环境的配置可以存放在对应的Bitbucket project里，进行版本控制

原理阐述

流程说明

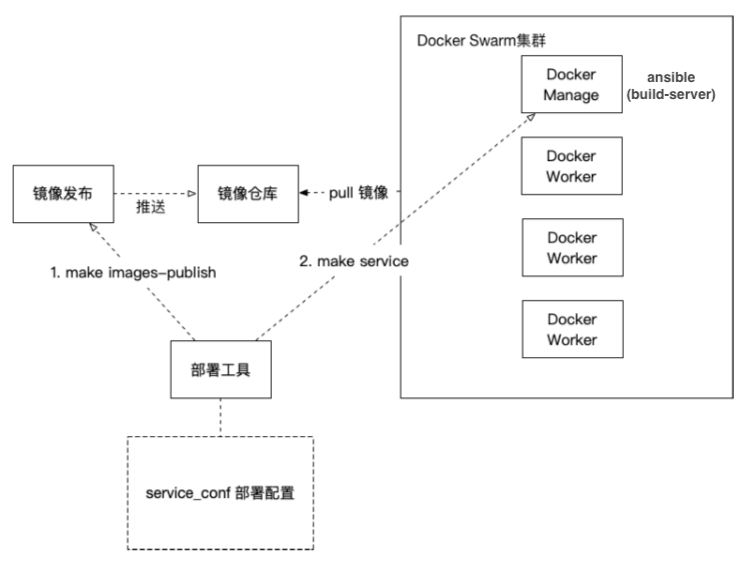

deploy工程 - 图1

上图为简易的一个部署架构和流程，包含了两个命令：
make images-publish为触发镜像发布的命令
make service为触发服务发布的命令

部署场景的角色主要分以下几种：

  • 部署工具：就是运行deploy工程make命令的主机，一般就是自己的机器
  • ansible(build-server)：被控制机中会有一台被选为构建服务器，构建服务器主要负责从git仓库中拉取代码进行构建（因此需要给这台机器额外安装jdk、node、go等）、将标准包解压进行构建等工作
  • 其他被控制机器：无特殊角色，按照Docker Swarm集群内的角色进行服务，承载容器

make images-publish service_name=monitor-history后发生了什么

images-publish依赖于service_conf下的配置和environment下的images.json的配置

执行命令的具体流程如下：

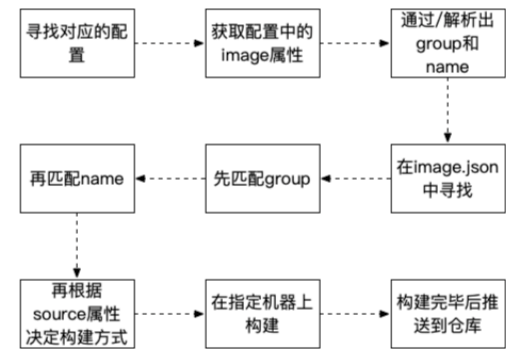

deploy工程 - 图2

  1. 根据service_name在service_conf下寻找服务的配置文件monitor-history.json
  2. 读取配置文件的image节点的内容”upm/monitor-history:develop”，在images.json中寻找upm节点下的monitor-history节点。
  3. 找到该节点后，判断是否有source节点，如果有，执行第4步，如果没有，执行第5步
  4. 判断是git仓库还是dockerhub，如果是dockerhub，则直接docker pull即可，如果是git仓库，就克隆仓库的develop分支做构建工作
  5. 在ansible主机上的/root/.cityworks/packages/upm节点下寻找monitor-history-develop.tar.gz包，找到后开始构建工作

make service service_name=monitor-history后发生了什么

  1. 根据service_name在service_conf下寻找服务的配置文件monitor-history.json
  2. 读取配置文件的内容，组装启动容器的所有参数
  3. 启动容器

服务配置文件书写规则

均遵守Docker for Python SDK的参数格式

对主要的几种属性说明如下：

属性名称 说明 备注
args 对应上面的ARG…
env 标识环境变量 此处为针对不同部署环境可以特定设置，达到镜像复用的效果
mounts 数据持久化挂载 /开头的绝对路径标识bind的模式，纯字母标识数据卷
mode 部署模式 replicated 副本模式需要设置副本数replicas，global代表全局模式
networks 挂载网络 挂载同一个网络的服务，可以通过dns做服务发现
endpoint_spec 标识端口的设置
constraints 约束条件 约束容器只能运行在特定节点上

images.json的覆盖规则

  • 环境内部的私有images.json会覆盖通用的images.json
  • 以深度为1的节点为单位进行覆盖，比如两个json文件中都有public节点，环境私有的images.json里的pubic节点会覆盖通用的images.json里的public节点。

服务配置文件中image的书写规则和images.json的映射关系

基于git仓库或标准包进行发布时

[category]/[image-name]:[branch | tag]

基于公网镜像进行发布时

[category]/[image-name]:[tag] 其中category一般为public

image和images.json的映射关系

  • category对应images.json中的深度为1的节点
  • image-name对应images.json中category节点下的一个子节点
  • image-name内会配置source节点，代表镜像在git或docker仓库的位置，如果基于标准包进行部署，则没有source节点
  • branch | tag 是针对git仓库或标准包而言的，公网镜像里的tag则就是针对docker image的

使用场景

实际搭建一个Docker Swarm的部署环境

  1. 首先在environment目录下，新建一个文件夹代表环境，环境名即为目录名。

    1. # 这里假设环境名为demo
    2. cd environment
    3. mkdir demo

  2. 从full中复制一份完整的环境配置文件到demo环境，并进行修改

    1. 如果使用docker-register的话，需要修改group_vars/base中的registry字段
    2. 如果使用ntp同步时间的话，需要修改group_vars/ntpd.yml中的restricts字段
    3. 在service_conf目录下存放服务的配置文件
    4. 在ssh目录下执行ssh-keygen -t rsa -C 'demo' -f 'id_rsa' -P ''，-C后为环境名，此处为demo
    5. 修改images.json，加入环境相关服务的仓库配置
    6. 修改hosts文件，配置主机列表 ```shell [ansible] 192.168.56.201 ansible_ssh_user=root

[base:children] docker

[docker] 192.168.56.201 ansible_ssh_user=root hostname=docker-1-manager host_type=leader 192.168.56.202 ansible_ssh_user=root hostname=docker-2-manager host_type=manager 192.168.56.203 ansible_ssh_user=root hostname=docker-3-manager host_type=manager 192.168.56.204 ansible_ssh_user=root hostname=docker-4-worker host_type=worker 192.168.56.205 ansible_ssh_user=root hostname=docker-5-worker host_type=worker [docker:vars] leader_host=192.168.56.201

[ntpd:children] docker [ntpd:vars] server_host=192.168.56.201

  2. 3. 开始从零构建环境，后续步骤的命令默认都是在deploy工程的根目录执行
  3. 4. 执行`export ENVIRONMENT_NAME=demo`，设置当前的部署环境，其中demo为你配置的环境名
  4. 5. 执行`make auth`，根据提示输入被控制机器的密码，免密登录被控制机器，避免每次都需要输入密码
  5. 6. 执行`make infra`，修改公用的基础环境配置
  6. 7. 执行`make hostname`，根据主机列表中的配置的hostname，修改被控机器的hostname
  7. 8. 执行`make base-vm`，为base组安装基础软件，包括docker及一些常用命令，可以在`group_vars/software.yml`中进行配置
  8. 9. 执行`make manager-vm`，为ansible组安装构建需要的环境，包括jdk、node、go等，这些包需要提前放置在 files 目录下
  9. 10. 执行`make build-server`，初始化ansible组的主机的ssh公司钥
  10. 11. 执行`make ntpd`，同步ntpd组内主机的时间，`server_host`向公网同步，其他机器向`server_host`同步
  11. 12. 执行`make docker-daemon`，修改docker的register源
  12. 13. 执行`make docker-cluster`，按照主机列表中的配置组建docker集群
  13. 14. 至此，一个基本的部署环境就已经有了
  15. <a name="d8d13d07"></a>
  16. ### 实际部署一个k8s环境
  18. 基础host文件如下

[docker] 192.168.100.68 ansible_ssh_user=root hostname=k8s-node-1 host_type=leader keepalived_role=MASTER keepalived_priority=100 192.168.100.69 ansible_ssh_user=root hostname=k8s-node-2 host_type=master keepalived_role=BACKUP keepalived_priority=80 192.168.100.70 ansible_ssh_user=root hostname=k8s-node-3 host_type=master keepalived_role=BACKUP keepalived_priority=80 192.168.100.71 ansible_ssh_user=root hostname=k8s-node-4 host_type=worker [docker:vars] leader_host=192.168.100.68

  2. 变量描述:
  4. - leader_host: 会作为集群初始化的节点, 该节点keepalived_priority需要最大, 初始化集群会通过vip请求kube api
  5. - host_type: host_type为master的会作为contro plane 加入集群, 此时配合keepalived_role和keepalived_priority, worker会作为工作节点加入, 其他值会被忽略
  7. <a name="91010747"></a>
  8. #### 变量配置说明
  10. base的文件配置

cluster_mode: k8s #部署模式为k8s集群方式 k8s: pod_network_cidr: 10.244.0.0/16 #pod 的网络划分, 需要和cni的网络池对应 control_plane_endpoint: 192.168.100.72:6443 #pod ha部署的时候的上层入口 clean_taints: false # 是否清理master的污点 mode: ha # 待定,暂时无用 ha_model: keepalived # 暂时只有通过keepalived的方式部署 nodePortRange: 30000-32767 # 开放的端口

  2. addon.yml文件
  4. 用于插件的变量配置, 目前支持的插件有`helm`

helm: repo: #用于添加安装插件的时候,默认添加的repo

开始部署

新建虚拟机在可以联网的情况下, 直接执行make k8s-auto-cluster hosts=docker 执行一键安装

如果基础环境已经配置好, 可以使用make k8s-cluster hosts=docker直接进行集群组建

扩展集群, 目前可以按顺序执行make base-vm hosts=docker, make keepalived hosts=docker, make firewalld hosts=docker进行基础配置

然后根据需要执行make k8s-control-plane-join hosts=docker来添加控制平面, 或者make k8s-worker-join hosts=docker 来添加worker节点

部署一个符合标准的微服务

基于公网镜像的部署

需求：以demo环境为例，在集群中部署一个postgres数据库

操作：

  1. 在service_conf下创建pg.json文件，内容如下

    1. {
    2. "image": "public/postgres:9.6.1",
    3. "networks": [
    4.  "cw"
    5. ],
    6. "mode": {
    7.  "replicated": {
    8.    "replicas": 1
    9.  }
    10. },
    11. "mounts": [
    12.  "pg-dev:/var/lib/postgresql/data"
    13. ],
    14. "env": {
    15.  "POSTGRES_USER" : "ascs",
    16.  "POSTGRES_PASSWORD" : "ascs.tech"
    17. },
    18. "endpoint_spec": {
    19.  "ports":{
    20.      "5432":5432
    21.  }
    22. }
    23. }

  2. 修改environment目录下的images.json文件，在public节点下添加如下记录，修改后的文件如下所示

    1. {
    2. "public": {
    3.  "postgres": {
    4.    "sources": "postgres"
    5.  }
    6. }
    7. }

  3. 在deploy工程的根目录，执行make images-publish service_name=pg发布镜像，其中，service_name就是service_conf下postgres配置文件pg.json的文件名pg。如果没有部署docker-register的话，最后可能会有一个被忽略的错误，是没有影响的

  4. 在deploy工程的根目录，执行make service service_name=pg发布服务，这条命令会基于刚才发布的镜像启动容器

基于git仓库的部署

需求：以demo环境为例，发布upm中的monitor-history服务，git仓库地址为ssh://git@git.ascs.tech/man/monitor-history.git
操作：

  1. 在service_conf下创建monitor-history.json文件，内容如下

    1. {
    2. "image": "upm/monitor-history:develop",
    3. "env": {
    4.  "SWAGGER.HOST": "192.168.2.30:10202",
    5.  "SPRING.DATA.MONGODB.HOST": "mongo-dev",
    6.  "SPRING.DATA.MONGODB.PORT": "27017",
    7.  "SPRING.DATA.MONGODB.DATABASE": "docker_monitor"
    8. },
    9. "mode": {
    10.  "replicated": {
    11.  "replicas": 1
    12.  }
    13. },
    14. "networks": [
    15.  "cw"
    16. ],
    17. "endpoint_spec": {
    18.  "ports": {
    19.  "10202": 8080
    20.  }
    21. }
    22. }

  2. 修改环境内的images.json文件，在upm节点下添加如下记录，修改后的文件如下所示

    1. {
    2. "upm": {
    3.  "monitor-history": {
    4.    "sources": "ssh://git@git.ascs.tech/man/monitor-history.git"
    5.  }
    6. }
    7. }

  3. 需要将demo环境中的公钥添加到monitor-history仓库的access_keys，保证可以拉取代码

  4. 在deploy工程的根目录，执行make images-publish service_name=monitor-history发布镜像，其中，service_name就是service_conf下monitor-history配置文件monitor-history.json的文件名monitor-history。如果没有部署docker-register的话，最后可能会有一个被忽略的错误，是没有影响的
  5. 在deploy工程的根目录，执行make service service_name=monitor-history发布服务，这条命令会基于刚才发布的镜像启动容器

基于标准包的部署

需求：以demo环境为例，基于标准包发布upm中的monitor-histor服务（以develop分支为例），git仓库地址为ssh://git@git.ascs.tech/man/monitor-history.git
操作：

  1. 克隆代码到本地，并进行打包，最终会得到monitor-history-develop.tar.gz

    1. git clone --recursive ssh://git@git.ascs.tech/man/monitor-history.git  monitor-history
    2. cd monitor-history && git checkout develop
    3. make package -m OUT_DIR=.

  2. 复制monitor-history-develop.tar.gz到ansible组的主机文件系统 ```shell

    在root@192.168.56.201上新建文件夹(如果不存在的话)

    mkdir -p /root/.cityworks/package/upm

在本地执行，将monitor-history-develop.tar.gz复制到ansible组的主机文件系统

scp monitor-history-develop.tar.gz root@192.168.56.201:/root/.cityworks/package/upm

  2. 3. 在`service_conf`下创建`monitor-history.json`文件，内容如下
  3. ```json
  4. {
  5.   "image": "upm/monitor-history:develop",
  6.   "env": {
  7.     "SWAGGER.HOST": "192.168.2.30:10202",
  8.     "SPRING.DATA.MONGODB.HOST": "mongo-dev",
  9.     "SPRING.DATA.MONGODB.PORT": "27017",
  10.     "SPRING.DATA.MONGODB.DATABASE": "docker_monitor"
  11.   },
  12.   "mode": {
  13.     "replicated": {
  14.     "replicas": 1
  15.     }
  16.   },
  17.   "networks": [
  18.     "cw"
  19.   ],
  20.   "endpoint_spec": {
  21.     "ports": {
  22.     "10202": 8080
  23.     }
  24.   }
  25. }

  1. 修改环境内的images.json文件，在upm节点下添加如下记录，修改后的文件如下所示

    1. {
    2. "upm": {
    3.  "monitor-history": {
    4.  }
    5. }
    6. }

  2. 在deploy工程的根目录，执行make images-publish service_name=monitor-history发布镜像，其中，service_name就是service_conf下monitor-history配置文件monitor-history.json的文件名monitor-history。如果没有部署docker-register的话，最后可能会有一个被忽略的错误，是没有影响的

  3. 在deploy工程的根目录，执行make service service_name=monitor-history发布服务，这条命令会基于刚才发布的镜像启动容器

三种方式的异同

服务的配置文件

均遵守Docker for Python SDK的参数格式

images.json
  • 公网镜像：在public节点下添加postgres子节点，source写docker hub中的镜像名称即可，一般在environment下的通用images.json中添加
  • git仓库：在upm节点下添加monitor-history子节点，source写git仓库地址即可，一般在环境内的私有images.json中添加
  • 标准包：在upm节点下添加monitor-history子节点，节点内留空（留空的情况会在ansible主机的/root/.cityworks/package/upm/寻找对应规则的tar.gz）

跨网络环境进行部署

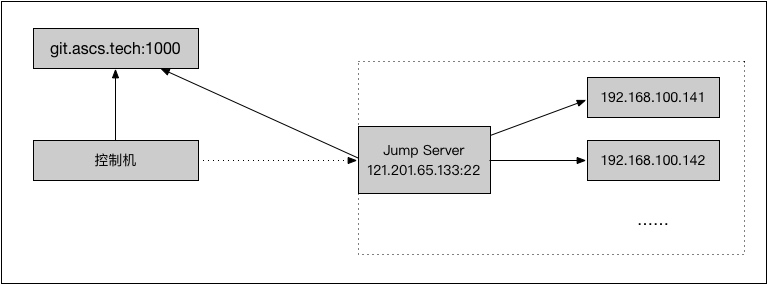

deploy工程 - 图3

前提及准备工作

  1. 已经创建好-R及-L的通道，可以通过ssh root@localhost -p xxx的形式连接到跳板机
  2. 执行ssh-copy-id root@localhost -p xxx，使ansible控制机免密登录跳板机
  3. 跳板机可以连通被控制机

全局生效

在根路径下的ansible.cfg文件中添加如下参数，替换root@localhost -p xxx为跳板机的连接信息，所有主机均通过隧道远程部署

  1. [ssh_connection]
  2. ssh_args = -o ProxyCommand="ssh -W %h:%p root@localhost -p xxx"

主机组生效

假设主机组为[tunnel]，给主机组添加如下参数，替换root@localhost -p xxx为跳板机的连接信，当前主机组即可通过隧道远程部署

  1. [tunnel:vars]
  2. ansible_ssh_common_args='-o ProxyCommand="ssh -W %h:%p root@localhost -p xxx"'

命令级别生效

ansible 及 ansible-playbook命令均支持如下参数，执行命令时，添加此参数即可

  1. --ssh-common-args=SSH_COMMON_ARGS specify common arguments to pass to sftp/scp/ssh (e.g. ProxyCommand)

小技巧

覆盖剧本默认的组

默认每个剧本都是指定了对应的组的，但有时我们可能需要对其他组使用这个剧本，因此可以通过传入hosts来覆盖剧本默认的组，如

make hostname hosts=docker

当前支持覆盖的剧本包括

make指令 默认组
auth all
hostname all
base-vm base
jdk jdk
nifi nifi
zookeeper-cluster zookeeper
firewalld docker
keepalived docker
storage storage

反馈

Bug Report

如果在使用中遇到了问题，请通过邮件的形式进行反馈，我们将尽快处理。
点我反馈缺陷

Feature Request

如果你对deploy工程有什么好的想法或者需求，欢迎通过邮件的形式向我们阐述，我们将对它进行评估，决定是否进行支持。
点我提个需求

FAQ

反馈部分的链接失效

请手动发送邮件到zhaowei@ascs.tech，并抄送renjie@ascs.tech及yuetongshu@ascs.tech，主题写清楚反馈的类型即可。

Windows用户如何使用部署工程

windows下的配合修改，包括准备make等
