    1、辅助线
    使用参照平面规划出主要位置
    2、屋顶
    添加屋顶的结构层，并指定屋顶各边的坡度。
    下图中：红边设置为25°，绿边为30°，其他边为0°
    易错点：注意屋顶轮廓迹线要首尾相连，不能有重叠线和多余的线，否则屋顶不能生成。

    3、创建斜梁
    先在平面图中画出梁的位置
    进入西立面或东立面，用DI标注出梁端要抬高的高度，然后输入在梁端的偏移值内。
    完成之后的斜梁：
    调整好一组的斜梁后，复制：
    4、檐口
    先配置一个轮廓族。在“项目浏览器”内找到族-轮廓-檐沟-斜角。在“檐沟-斜角”上右键，点编辑，进入轮廓族编辑界面。
    用画线功能（下图1）画出轮廓，记住该轮廓的类型名称（下图2，当前为100*100，可以自己修改），完成后载入项目（下图3）

    使用“屋顶-檐槽”命令：

    编辑类型，将之前画好的轮廓配置进来：

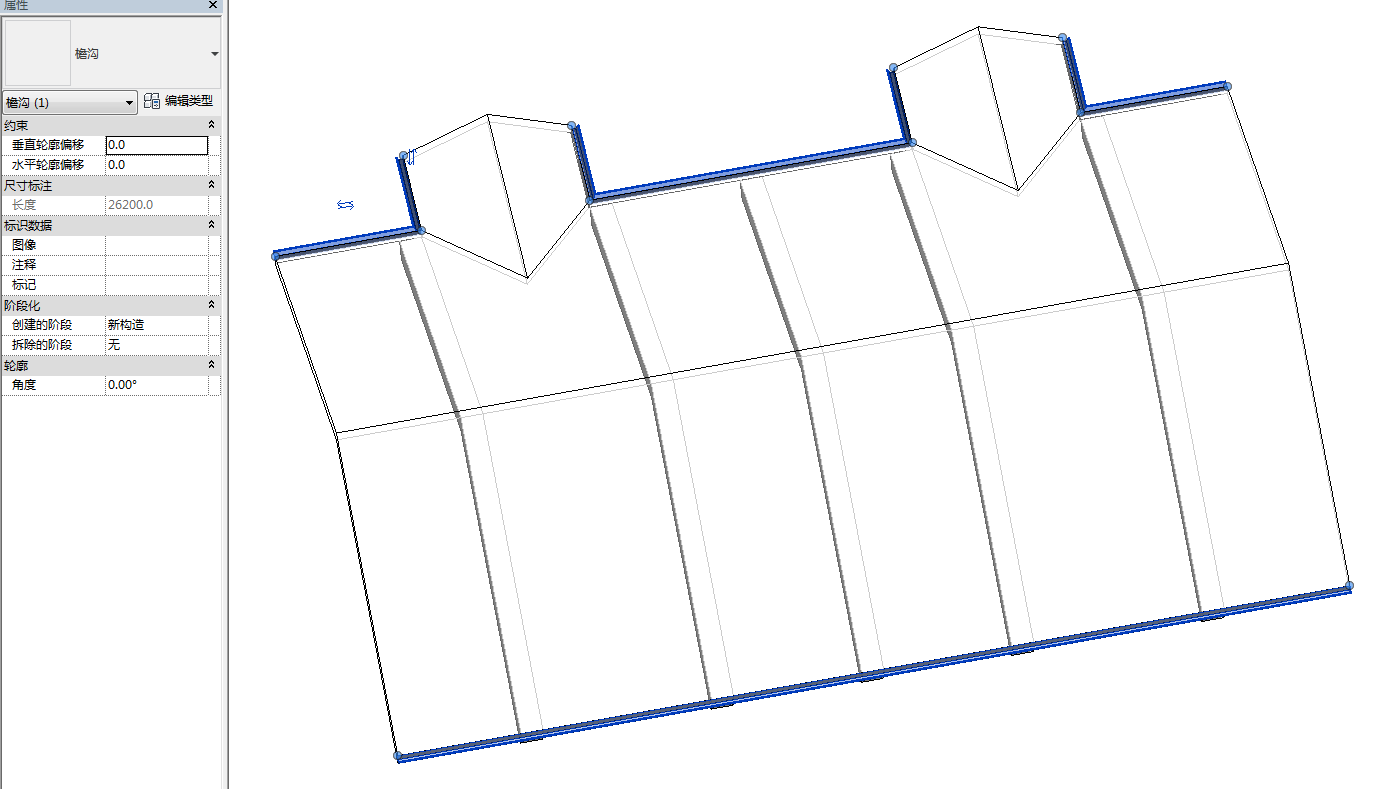

    点击拾取屋顶的边，进行添加。
