一、建模准备

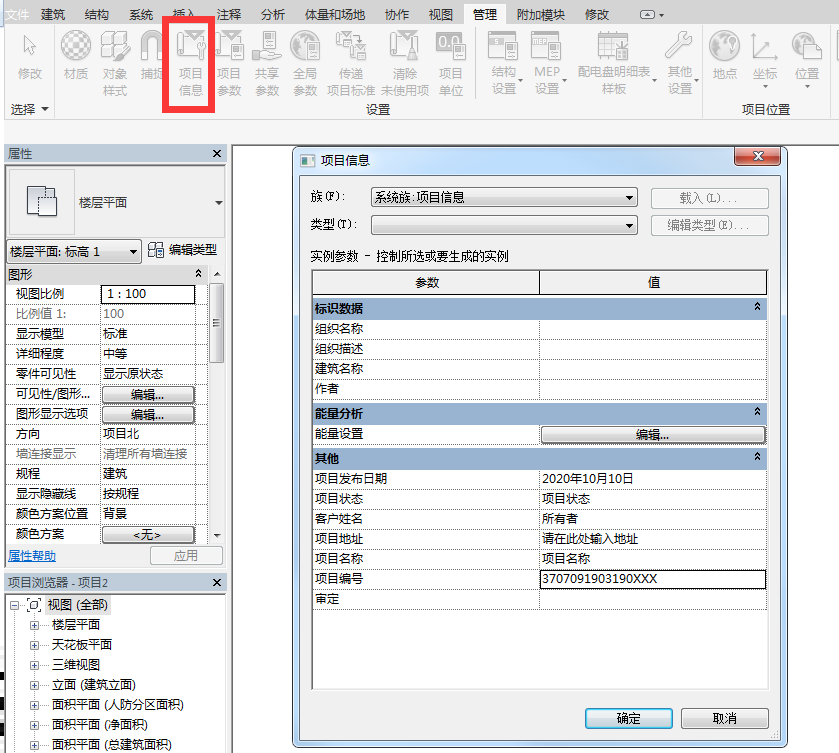

1、项目信息。
2、创建标高，创建平面视图。
进入立面图，创建标高。
“视图”选项卡-平面视图：选中刚刚创建的标高来生成视图。
3、导入底图。

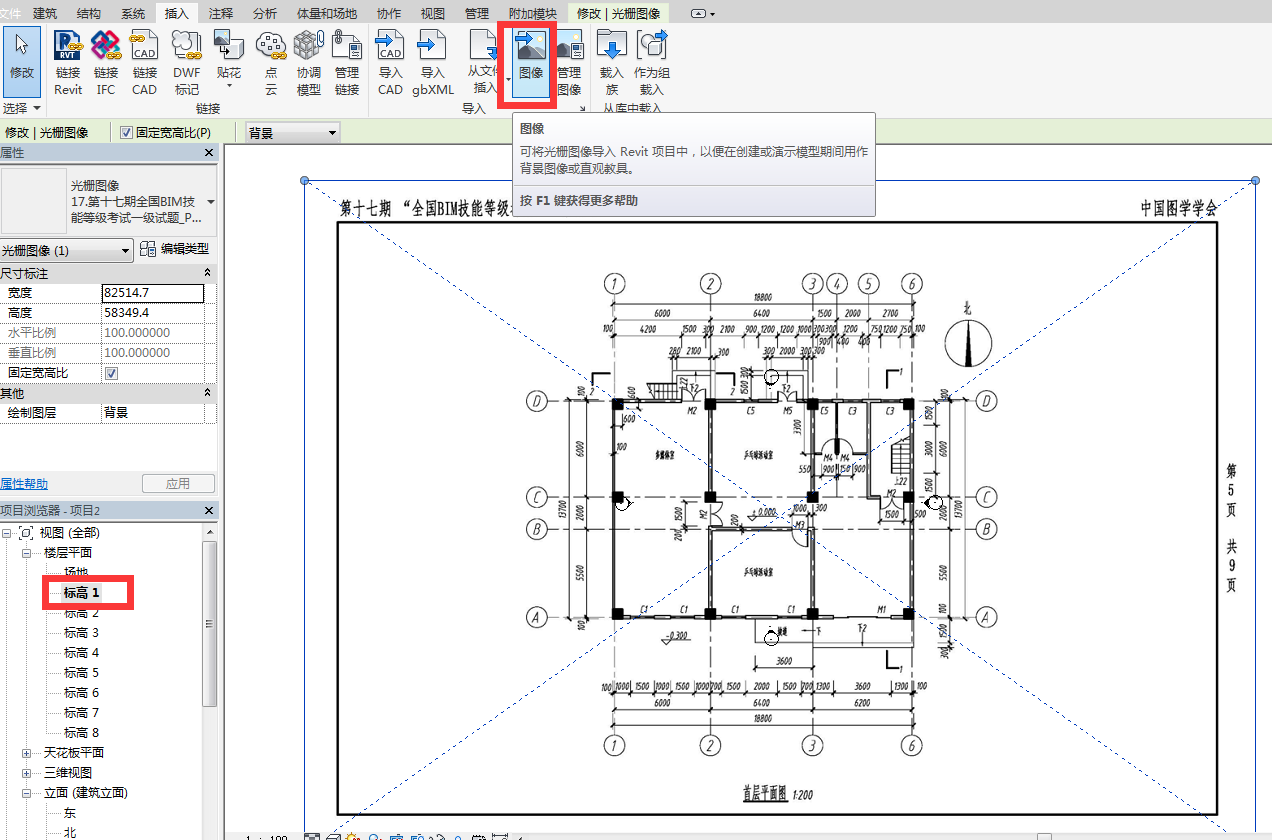

- 导入。进入标高1，“插入”选项卡-导入图像，将题目图片载入进来。
- 缩放。用“缩放”命令来调整图片大小
- 锁定。将底图锁定，右下角的选择状态切换为“不允许选择锁定图元”
4、创建轴网。

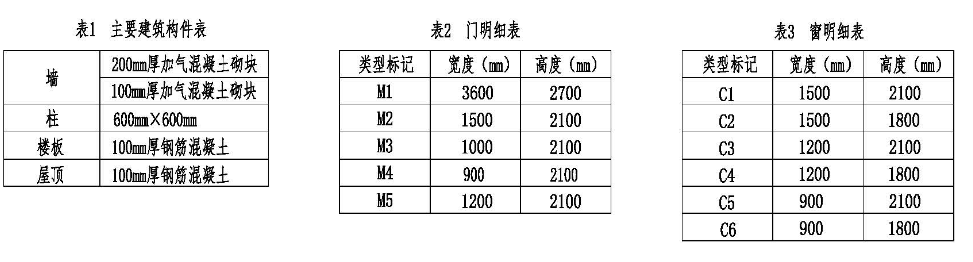

5、墙板门窗等族类型创建
把尽可能的集中操作创建族的类型、载入门窗族。

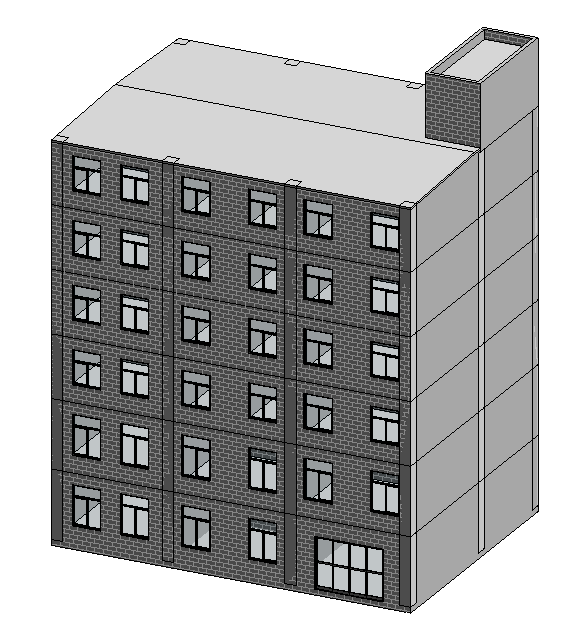

二、整体建模
逐层创建模型。每层的建模顺序建议：
1、垂直构件：墙，柱，门、窗。
理由：用墙可以最快的围合出建筑的形体，方便理解建筑造型。

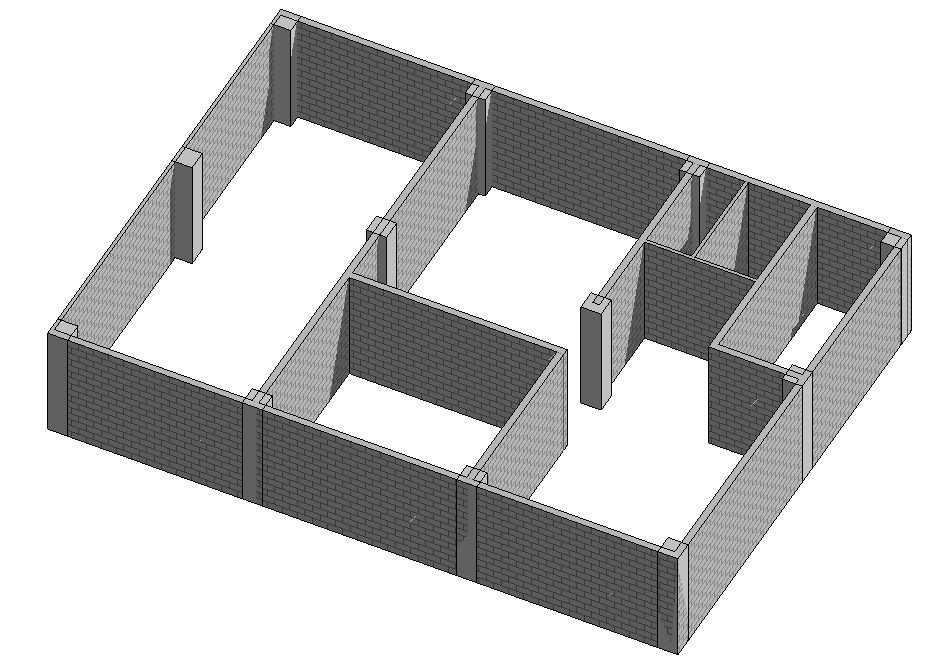

墙和柱完成：
建模提效技巧：

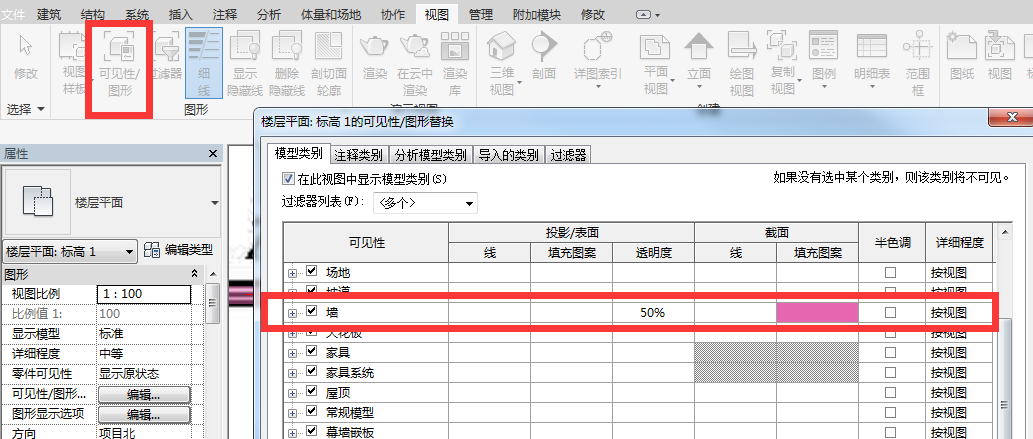

可以在VV中给墙设置截面填充颜色和透明度，方便观察。
门、窗完成：
考试提效技巧：

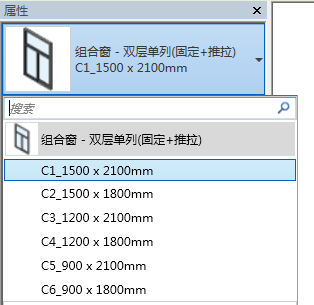

- 在给门窗构件命名时，可以将类型标记的代号（如C1）写在类型名称的开头，方便调取选择。
- 一般情况对窗族的样式没有要求，只要整体大小尺寸正确就可。
2、水平构件：楼板、屋顶
理由：有了楼板才能：放置家具、布置楼梯等。

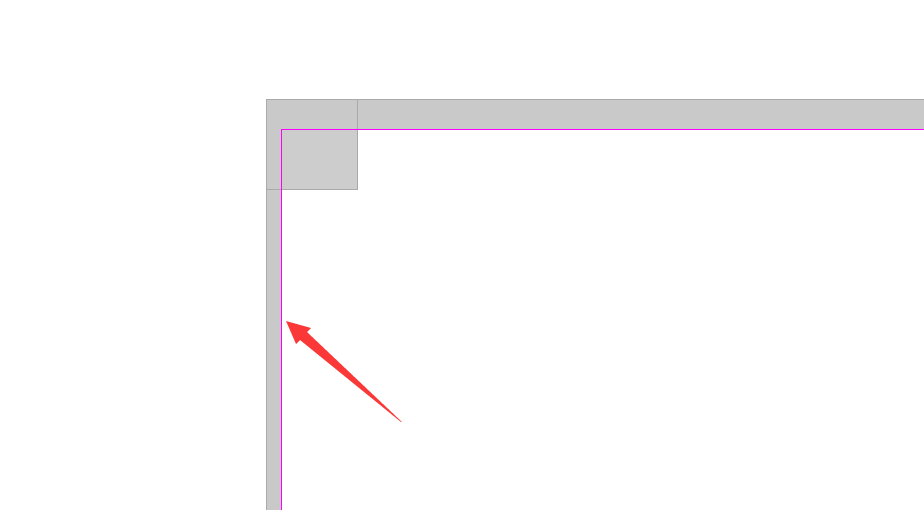

楼板的边界一般对齐到外墙的内边。如果对齐到外墙外边界，楼板会在立面中看到，不美观。
遇到楼梯间不需要预留洞口，在后面做楼梯时会统一开洞。
然后逐一绘制每一层的平面。
如果几个楼层的平面相同，可以做好一层后：复制，粘贴，与选定的标高对齐。
3、交通构件：楼梯、扶手、洞口
创建楼梯有固定的工作流程。按流程操作会非常简单，所以请一定记住流程。
先以1层到2层的楼梯为例：
3.1 踏步高和踏步宽的确定
3.1.1、从立面图中查看层高，3600mm

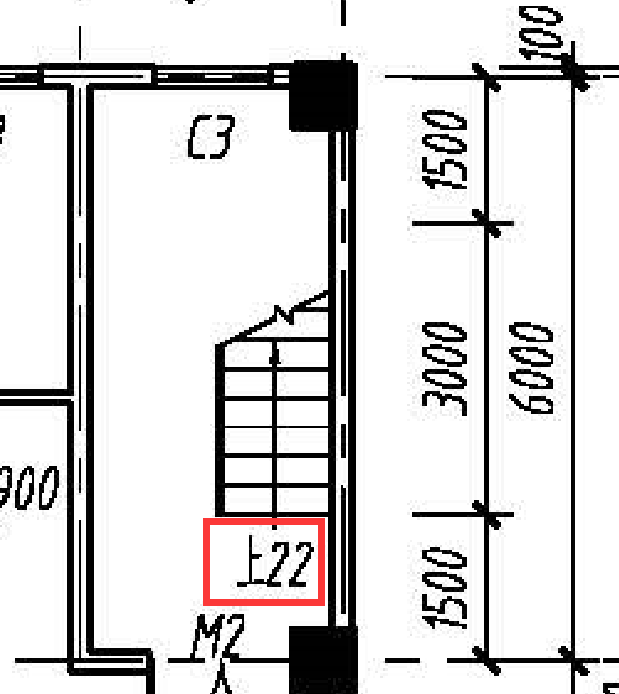

3.1.2、从平面图中查看楼梯的级数，22级台阶（踏步）
这样就能得出第一个非常重要的参数，踏步高。
踏步高=3600/22=163.6

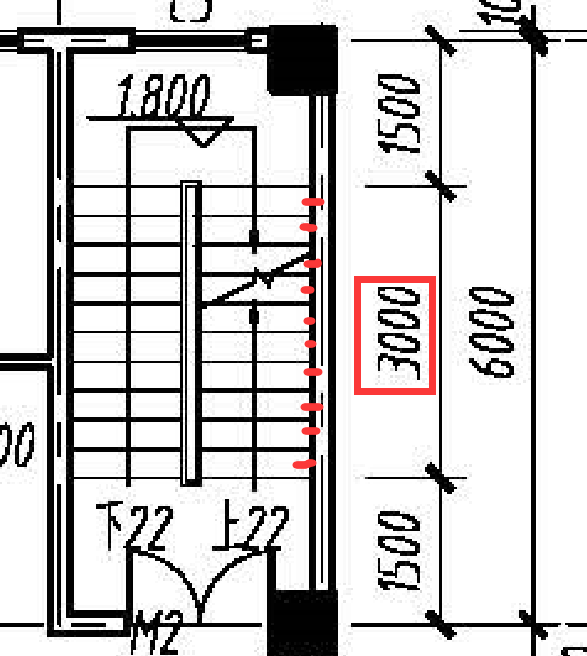

3.2踏步宽的确定
在2层平面图中查看踏步宽，总共有10个踏步的宽度为3000。
那么踏步宽=3000/10=300
3.3 楼梯开始位置和结束位置，用参照平面画出来，做建模参考。
3.4 创建楼梯
类型选“整体浇筑楼梯”。
输入底部标高和偏移，顶部标高和偏移。
输入后，按回车，确认自动计算出的“所需的楼梯高度”的值应该为前文中提到的层高3600。
输入所需踢面数，就是需要的楼梯的级数，22。
输入后，按回车，确认下自动计算出来的“实际踢面高度”为163.6
输入踏步宽（实际踏步深度）为300

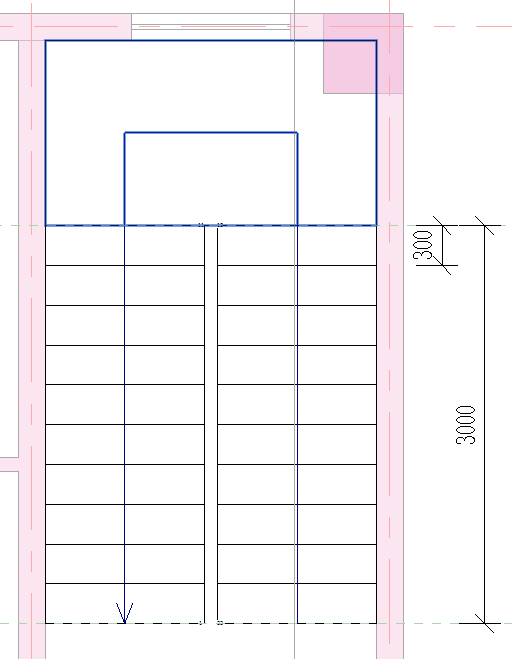

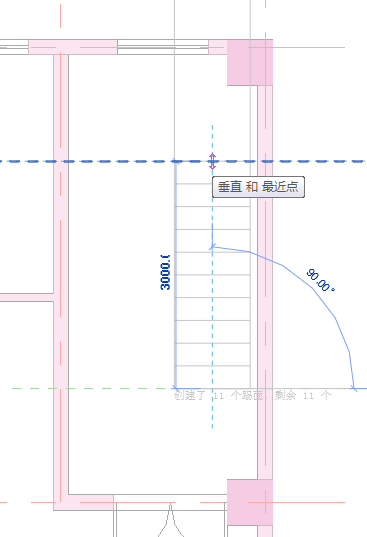

然后从楼梯起始位置开始画出两个梯段。
最后通过拖拽，调整梯段的宽度；编辑平台边界。
这样，一到二层的楼梯就创建好了。
点击完成，结束这个楼梯的绘制。

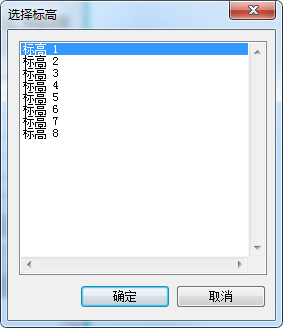

用“选择标高”的命令来创建多层楼梯。
4、空间功能：房间、家具等细节
三、图纸
1、明细表
门窗明细表需要单独做门明细表和窗明细表。

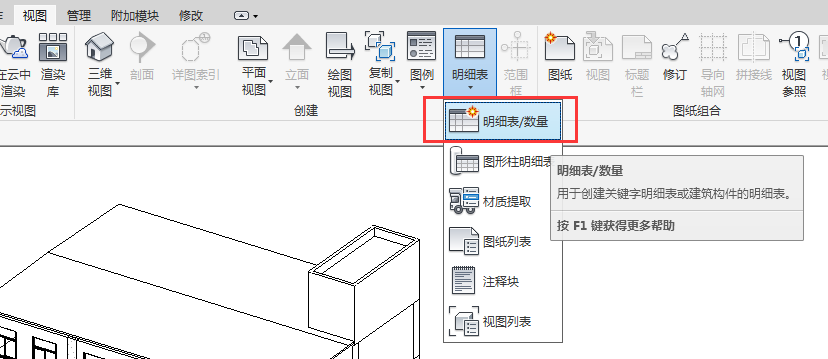

这里使用的是数量明细表。
这样我们就得到了一个基本的明细表，但是数据信息还没有整理过。点击属性栏里的“排序成组”
先设定按类型标记的信息来排序

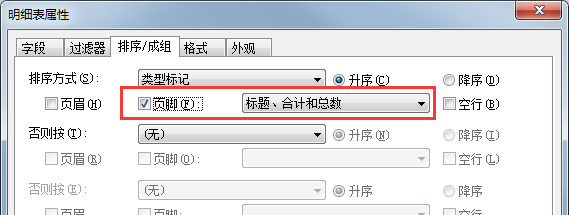

补充说明：类型标记的页脚，一般用来统计构件的某项参数的总和用的。（本题不需要）
页脚内容可显示“标题、合集和总数”——
标题：指排序分组的内容，本例中就是类型标记的值M1，M2等。
合计：指构件个数，本例中就是这种门有多少个。

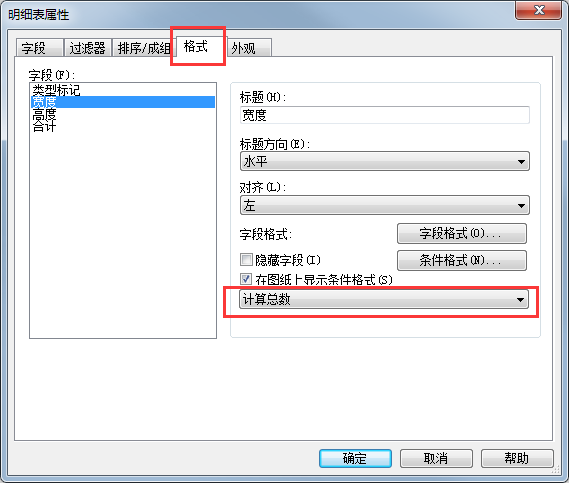

总数：指参数求和，在门窗明细表中不需要，一般用来算所有构件的长度求和、房间面积求和、材质体积求和等等。（特别注意，如果要显示总数（参数求和），要在“格式”中继续配置求和的方法。）
取消勾选逐项列举每个实例

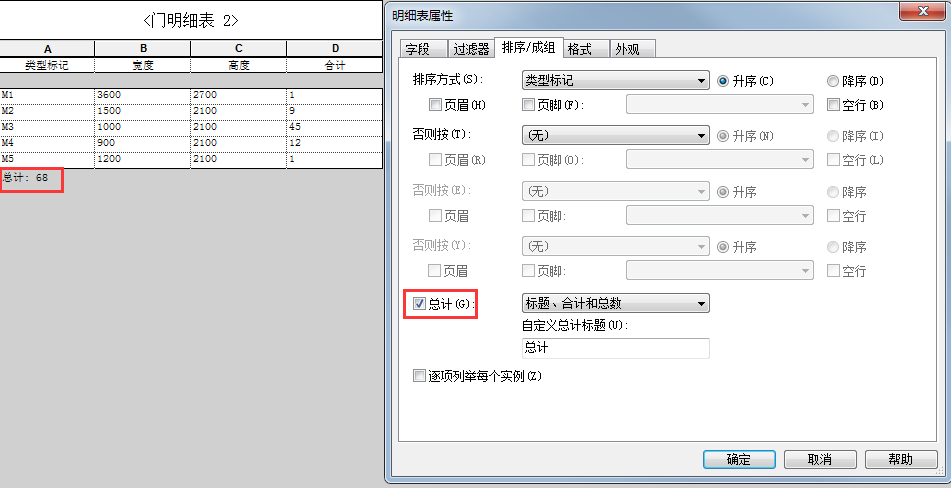

最后显示“总计”，这里指的是所有的门加起来的总计。
也可以把明细表拖到图纸中，进行明细表的外观设置。（本题考试不做要求）
2、出图
四、成果输出
出图、导出。
