设计模式概述

1、设计模式的概述

1.1软件设计模式的产生背景

“设计模式”最初并不是出现在软件设计中，而是被用于建筑领域的设计中。
1977年美国著名建筑大师、加利福尼亚大学伯克利分校环境结构中心主任克里斯托夫·亚历山大（Christopher Alexander）在他的著作《建筑模式语言：城镇、建筑、构造》中描述了一些常见的建筑设计问题，并提出了 253 种关于对城镇、邻里、住宅、花园和房间等进行设计的基本模式。
1990年软件工程界开始研讨设计模式的话题，后来召开了多次关于设计模式的研讨会。直到1995 年，艾瑞克·伽马（ErichGamma）、理査德·海尔姆（Richard Helm）、拉尔夫·约翰森（Ralph Johnson）、约翰·威利斯迪斯（John Vlissides）等 4 位作者合作出版了《设计模式：可复用面向对象软件的基础》一书，在此书中收录了 23 个设计模式，这是设计模式领域里程碑的事件，导致了软件设计模式的突破。这 4 位作者在软件开发领域里也以他们的“四人组”（Gang of Four，GoF）著称。

1.2软件设计模式的概念

软件设计模式（Software Design Pattern），又称设计模式，是一套被反复使用、多数人知晓的、经过分类编目的、代码设计经验的总结。它描述了在软件设计过程中的一些不断重复发生的问题，以及该问题的解决方案。也就是说，它是解决特定问题的一系列套路，是前辈们的代码设计经验的总结，具有一定的普遍性，可以反复使用。

1.3学习设计模式的意义

设计模式的本质是面向对象设计原则的实际运用，是对类的封装性、继承性和多态性以及类的关联关系和组合关系的充分理解。

正确使用设计模式具有以下优点。

• 可以提高程序员的思维能力、编程能力和设计能力。
• 使程序设计更加标准化、代码编制更加工程化，使软件开发效率大大提高，从而缩短软件的开发周期。

• 使设计的代码可重用性高、可读性强、可靠性高、灵活性好、可维护性强。

  1.4设计模式的分类

• 创建型模式
  用于描述“怎样创建对象”，它的主要特点是“将对象的创建与使用分离”。GoF（四人组）书中提供了单例、原型、工厂方法、抽象工厂、建造者等 5 种创建型模式。

• 结构型模式
  用于描述如何将类或对象按某种布局组成更大的结构，GoF（四人组）书中提供了代理、适配器、桥接、装饰、外观、享元、组合等 7 种结构型模式。

• 行为型模式
  用于描述类或对象之间怎样相互协作共同完成单个对象无法单独完成的任务，以及怎样分配职责。GoF（四人组）书中提供了模板方法、策略、命令、职责链、状态、观察者、中介者、迭代器、访问者、备忘录、解释器等 11 种行为型模式。

  2、UML图介绍

  统一建模语言（Unified Modeling Language，UML）是用来设计软件的可视化建模语言。它的特点是简单、统一、图形化、能表达软件设计中的动态与静态信息。
  UML 从目标系统的不同角度出发，定义了用例图、类图、对象图、状态图、活动图、时序图、协作图、构件图、部署图等 9 种图。

  2.1UML类图概述

  类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分。

  2.2UML类图的意义

• 在软件工程中，类图是一种静态的结构图，描述了系统的类的集合，类的属性和类之间的关系，可以简化了人们对系统的理解；

• 类图是系统分析和设计阶段的重要产物，是系统编码和测试的重要模型。

  2.3UML类图中类的表示方式

  在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Employee类，它包含name,age和address这3个属性，以及work()方法。

  属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：

• +：表示public

• -：表示private
• #：表示protected

属性的完整表示方式是： 可见性 名称 ：类型 [ = 缺省值]

方法的完整表示方式是： 可见性 名称(参数列表) [： 返回类型]

注意： 1，中括号中的内容表示是可选的 2，也有将类型放在变量名前面，返回值类型放在方法名前面

比如：

上图Demo类定义了三个方法：

• method()方法：修饰符为public，没有参数，没有返回值。
• method1()方法：修饰符为private，没有参数，返回值类型为String。
• method2()方法：修饰符为protected，接收两个参数，第一个参数类型为int，第二个参数类型为String，返回值类型是int。

2.4 类与类之间关系的表示方式

2.4.1关联关系

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。
关联又可以分为单向关联，双向关联，自关联。
1）单向关联

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。

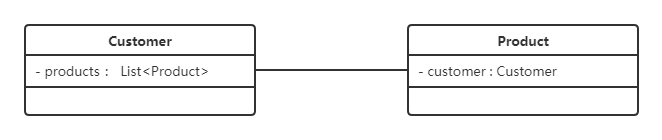

2）双向关联

从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。
在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个List，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。
