说明

Gateway网关是我们服务的守门神，所有微服务的统一入口。Spring Cloud Gateway 是 Spring Cloud 的一个全新项目，该项目是基于 Spring 5.0，Spring Boot 2.0 和 Project Reactor 等响应式编程和事件流技术开发的网关，它旨在为微服务架构提供一种简单有效的统一的 API 路由管理方式。

核心功能

  • 请求路由
  • 集成 Hystrix 断路器
  • 权限控制
  • 限流

加入网关后的服务结构：
SpringCloud_Gategory - 图1
路由：gateway加入后，一切请求都必须先经过gateway，因此gateway就必须根据某种规则，把请求转发到某个微服务，这个过程叫做路由。
权限控制：请求经过路由时，我们可以判断请求者是否有请求资格，如果没有则进行拦截。
限流：当请求流量过高时，在网关中按照下游的微服务能够接受的速度来放行请求，避免服务压力过大。

demo

基于前面对的 feign-demo 工程（SpringCloud_Feign.md 里有步骤）
新建 gateway-service
SpringCloud_Gategory - 图2
添加gateway依赖

  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <project xmlns="http://maven.apache.org/POM/4.0.0"
  3.          xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  4.          xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  5.     <parent>
  6.         <artifactId>gateway-demo</artifactId>
  7.         <groupId>com.it.learn</groupId>
  8.         <version>1.0-SNAPSHOT</version>
  9.     </parent>
  10.     <modelVersion>4.0.0</modelVersion>
  11.     <artifactId>gateway-service</artifactId>
  12.     <properties>
  13.         <maven.compiler.source>8</maven.compiler.source>
  14.         <maven.compiler.target>8</maven.compiler.target>
  15.     </properties>
  16.     <dependencies>
  17.         <dependency>
  18.             <groupId>org.springframework.cloud</groupId>
  19.             <artifactId>spring-cloud-starter-gateway</artifactId>
  20.         </dependency>
  21.     </dependencies>
  22.     <build>
  23.         <plugins>
  24.             <plugin>
  25.                 <groupId>org.springframework.boot</groupId>
  26.                 <artifactId>spring-boot-maven-plugin</artifactId>
  27.             </plugin>
  28.         </plugins>
  29.     </build>
  30. </project>

编写启动类

  1. package com.it.learn;
  2. import org.springframework.boot.SpringApplication;
  3. import org.springframework.boot.autoconfigure.SpringBootApplication;
  4. @SpringBootApplication
  5. public class GatewayApplication {
  6.     public static void main(String[] args) {
  7.         SpringApplication.run(GatewayApplication.class);
  8.     }
  9. }

编写配置文件

  1. server:
  2.   port: 10010 #服务端口
  3. spring:
  4.   application:
  5.     name: gateway-service #指定服务名

编写路由规则
我们将符合Path 规则的一切请求，都代理到 uri参数指定的地址
本例中，我们将 /user/**开头的请求，代理到http://127.0.0.1:8081

  1. server:
  2.   port: 10010 #服务端口
  3. spring:
  4.   application:
  5.     name: gateway-service #指定服务名
  6.   cloud:
  7.     gateway:
  8.       routes:
  9.         - id: user-service # 当前路由的唯一标识
  10.           uri: http://127.0.0.1:8081 # 路由的目标微服务地址
  11.           predicates: # 断言
  12.             - Path=/user/** # 按照路径匹配的规则

启动测试

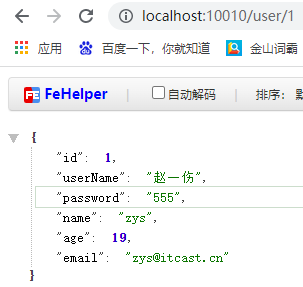

当我们访问：http://localhost:10010/user/1，符合`/user/**`的规则，因此请求被代理到http://localhost:8081/user/1
SpringCloud_Gategory - 图3

面向服务的路由

在刚才的路由规则中，我们把路径对应的服务地址写死了！如果同一服务有多个实例的话，这样做显然就不合理了。
我们应该根据服务的名称，去Eureka注册中心查找 服务对应的所有实例列表，并且对服务列表进行负载均衡才对！
添加 Eureka 客户端依赖

  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <project xmlns="http://maven.apache.org/POM/4.0.0"
  3.          xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  4.          xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  5.     <parent>
  6.         <artifactId>gateway-demo</artifactId>
  7.         <groupId>com.it.learn</groupId>
  8.         <version>1.0-SNAPSHOT</version>
  9.     </parent>
  10.     <modelVersion>4.0.0</modelVersion>
  11.     <artifactId>gateway-service</artifactId>
  12.     <properties>
  13.         <maven.compiler.source>8</maven.compiler.source>
  14.         <maven.compiler.target>8</maven.compiler.target>
  15.     </properties>
  16.     <dependencies>
  17.         <dependency>
  18.             <groupId>org.springframework.cloud</groupId>
  19.             <artifactId>spring-cloud-starter-gateway</artifactId>
  20.         </dependency>
  21.         <dependency>
  22.             <groupId>org.springframework.cloud</groupId>
  23.             <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
  24.         </dependency>
  25.     </dependencies>
  26.     <build>
  27.         <plugins>
  28.             <plugin>
  29.                 <groupId>org.springframework.boot</groupId>
  30.                 <artifactId>spring-boot-maven-plugin</artifactId>
  31.             </plugin>
  32.         </plugins>
  33.     </build>
  34. </project>

添加 Eureka 配置

  1. server:
  2.   port: 10010 #服务端口
  3. spring:
  4.   application:
  5.     name: gateway-service #指定服务名
  6.   cloud:
  7.     gateway:
  8.       routes:
  9.         - id: user-service # 当前路由的唯一标识
  10.           uri: http://127.0.0.1:8081 # 路由的目标微服务地址
  11.           predicates: # 断言
  12.             - Path=/user/** # 按照路径匹配的规则
  13. eureka:
  14.   client:
  15.     service-url:
  16.       defaultZone: http://127.0.0.1:10086/eureka

修改映射配置
因为已经有了Eureka客户端，我们可以从Eureka获取服务的地址信息，因此映射时无需指定IP地址，而是通过服务名称来访问，而且Zuul已经集成了Ribbon的负载均衡功能。
启动测试，访问 http://localhost:10010/user/5
SpringCloud_Gategory - 图4

局部过滤器

GatewayFilter Factories是Gateway中的局部过滤器工厂，作用于某个特定路由，允许以某种方式修改传入的HTTP请求或返回的HTTP响应。

添加请求头

AddRequestHeader GatewayFilter Factory，可以在请求中添加请求头，配置如下：

  1. server:
  2.   port: 10010 #服务端口
  3. spring:
  4.   application:
  5.     name: gateway-service #指定服务名
  6.   cloud:
  7.     gateway:
  8.       routes:
  9.         - id: user-service # 当前路由的唯一标识
  10.           uri: lb://user-service # 路由的目标微服务,lb:代表负载均衡，user-service:代表服务id
  11.           predicates: # 断言
  12.             - Path=/user/** # 按照路径匹配的规则
  13.           filters: # 过滤项
  14.             - AddRequestHeader=info, java is best~
  15. eureka:
  16.   client:
  17.     service-url:
  18.       defaultZone: http://127.0.0.1:10086/eureka

重启后，再user-service的内部断点，查看请求头：
SpringCloud_Gategory - 图5

Hystrix

网关做请求路由转发，如果被调用的请求阻塞，需要通过Hystrix来做线程隔离和熔断，防止出现故障。
定义降级处理规则
可以通过default-filter来配置，会作用于所有的路由规则。

  1. server:
  2.   port: 10010 #服务端口
  3. spring:
  4.   application:
  5.     name: gateway-service #指定服务名
  6.   cloud:
  7.     gateway:
  8.       routes:
  9.         - id: user-service # 当前路由的唯一标识
  10.           uri: lb://user-service # 路由的目标微服务,lb:代表负载均衡，user-service:代表服务id
  11.           predicates: # 断言
  12.             - Path=/user/** # 按照路径匹配的规则
  13.           filters: # 过滤项
  14.             - AddRequestHeader=info, java is best~
  15.       default-filters: # 默认过滤项
  16.         - name: Hystrix # 指定过滤工厂名称
  17.           args: # 指定过滤的参数
  18.             name: fallbackcmd  # hystrix的指令名
  19.             fallbackUri: forward:/fallbackTest # 失败后的跳转路径
  20. eureka:
  21.   client:
  22.     service-url:
  23.       defaultZone: http://127.0.0.1:10086/eureka
  24. hystrix:
  25.   command:
  26.     default:
  27.       execution.isolation.thread.timeoutInMilliseconds: 1000 # 失败超时时长

定义降级的处理函数
定义一个controller，用来编写失败的处理逻辑：

  1. package com.it.learn.web;
  2. import org.springframework.web.bind.annotation.RequestMapping;
  3. import org.springframework.web.bind.annotation.RestController;
  4. import java.util.HashMap;
  5. import java.util.Map;
  6. @RestController
  7. public class FallbackController {
  8.     @RequestMapping(value = "/fallbackTest")
  9.     public Map<String, String> fallBackController() {
  10.         Map<String, String> response = new HashMap<>();
  11.         response.put("code", "502");
  12.         response.put("msg", "服务超时");
  13.         return response;
  14.     }
  15. }

启动测试，故意在要访问的服务打断点，导致超时降级
SpringCloud_Gategory - 图6

路由前缀

我们之前用/user/**这样的映射路径代表user-service这个服务。因此请求user-service服务的一切路径要以/user/**开头
比如，访问：localhost:10010/user/2会被代理到：localhost:8081/user/2
现在，我们在user-service中的com.it.learn.controller中定义一个新的接口：

  1. package com.it.learn.controller;
  2. import org.springframework.web.bind.annotation.GetMapping;
  3. import org.springframework.web.bind.annotation.RequestMapping;
  4. import org.springframework.web.bind.annotation.RestController;
  5. @RestController
  6. @RequestMapping("address")
  7. public class AddressController {
  8.     @GetMapping("me")
  9.     public String myAddress(){
  10.         return "上海市浦东新区鹤沙航城750弄汇诚佳苑";
  11.     }
  12. }

这个接口的路径是/address/me，并不是以/user/开头。当访问：localhost:10010/address/me时，并不符合映射路径，因此会得到404.
无论是 /user/**还是/address/**都是user-service中的一个controller路径，都不能作为网关到user-service的映射路径。
因此我们需要定义一个额外的映射路径，例如：/user-service，配置如下：

  1. spring:
  2.   cloud:
  3.     gateway:
  4.       routes:
  5.       - id: user-service # 当前路由的唯一标识
  6.         uri: lb://user-service # 路由的目标微服务,user-service:代表服务id
  7.         predicates: # 断言
  8.         - Path=/user-service/** # 按照路径匹配的规则

那么问题来了:
当我们访问：http://localhost:10010/user-service/user/1时，映射路径`/user-service`指向用户服务，会被代理到：[http://localhost:8081/user-service/user/1](http://localhost:8081/user-service/user/1).
当我们访问：http://localhost:10010/user-service/address/me时，映射路径`/user-service`指向用户服务，会被代理到：[http://localhost:8081/user-service/address/me](http://localhost:8081/user-service/address/me)
而在user-service中，无论是/user-service/user/1还是/user-service/address/me都是错误的，因为多了一个/user-service。
这个/user-service是gateway中的映射路径，不应该被代理到微服务，怎办吧？
解决思路很简单，当我们访问http://localhost:10010/user-service/user/1时，网关利用`/user-service`这个映射路径匹配到了用户微服务，请求代理时，只要把`/user-service`这个映射路径去除不就可以了吗。
恰好有一个过滤器：StripPrefixFilterFactory可以满足我们的需求。
我们修改刚才的路由配置：

  1. server:
  2.   port: 10010 #服务端口
  3. spring:
  4.   application:
  5.     name: gateway-service #指定服务名
  6.   cloud:
  7.     gateway:
  8.       default-filters: # 默认过滤项
  9.         - StripPrefix=1 # 去除用作路由的1个前缀
  10.         - name: Hystrix # 指定过滤工厂名称
  11.           args: # 指定过滤的参数
  12.             name: fallbackcmd  # hystrix的指令名
  13.             fallbackUri: forward:/fallbackTest # 失败后的跳转路径
  14.       routes:
  15.         - id: user-service # 当前路由的唯一标识
  16.           uri: lb://user-service # 路由的目标微服务,lb:代表负载均衡，user-service:代表服务id
  17.           predicates: # 断言
  18.             - Path=/user-service/** # 按照路径匹配的规则
  19.           filters: # 过滤项
  20.             - AddRequestHeader=info, java is best~
  21. eureka:
  22.   client:
  23.     service-url:
  24.       defaultZone: http://127.0.0.1:10086/eureka
  25. hystrix:
  26.   command:
  27.     default:
  28.       execution.isolation.thread.timeoutInMilliseconds: 1000 # 失败超时时长

此时，网关做路由的代理时，就不会把/user-service作为目标请求路径的一部分了。
也就是说，我们访问：http://localhost:10010/user-service/user/1，会代理到：[http://localhost:8081/user/1](http://localhost:8081/user/1)
我们访问：http://localhost:10010/user-service/address/me，会代理到：[http://localhost:8081/address/me](http://localhost:8081/address/me)
试试看：
SpringCloud_Gategory - 图7
SpringCloud_Gategory - 图8

网关限流

网关除了请求路由、身份验证，还有一个非常重要的作用：请求限流。当系统面对高并发请求时，为了减少对业务处理服务的压力，需要在网关中对请求限流，按照一定的速率放行请求。
SpringCloud_Gategory - 图9
常见的限流算法包括：

  • 计数器算法
  • 漏桶算法
  • 令牌桶算法

SpringGateway中采用的是令牌桶算法，令牌桶算法原理：

  • 准备一个令牌桶，有固定容量，一般为服务并发上限
  • 按照固定速率，生成令牌并存入令牌桶，如果桶中令牌数达到上限，就丢弃令牌。
  • 每次请求调用需要先获取令牌，只有拿到令牌，才继续执行，否则选择选择等待或者直接拒绝。

SpringCloud_Gategory - 图10
SpringCloud_Gategory - 图11
当用户发送请求后,先执行过滤器,在过滤器中为当前用户生成一个令牌桶
令牌同的键为用户的id,令牌同的值为单位时间内访问的有效次数.
下一个单位时间,令牌桶重置
从令牌桶中获取令牌,如果有则访问目标服务,如果没有则等待或拒绝服务.
SpringCloudGateway是采用令牌桶算法，其令牌相关信息记录在redis中，因此我们需要安装redis，并引入Redis相关依赖。
引入redis有关依赖：

  1. <!--redis-->
  2. <dependency>
  3.     <groupId>org.springframework.boot</groupId>
  4.     <artifactId>spring-boot-starter-data-redis-reactive</artifactId>
  5. </dependency>

配置过滤条件key:
Gateway会在Redis中记录令牌相关信息，我们可以自己定义令牌桶的规则，例如：

  • 给不同的请求URI路径设置不同令牌桶
  • 给不同的登录用户设置不同令牌桶
  • 给不同的请求IP地址设置不同令牌桶

Redis中的一个Key和Value对就是一个令牌桶。因此Key的生成规则就是桶的定义规则。SpringCloudGateway中key的生成规则定义在KeyResolver接口中：

  1. public interface KeyResolver {
  2.     Mono<String> resolve(ServerWebExchange exchange);
  3. }

这个接口中的方法返回值就是给令牌桶生成的key。API说明：

  • Mono：是一个单元素容器，用来存放令牌桶的key
  • ServerWebExchange：上下文对象，可以理解为ServletContext，可以从中获取request、response、cookie等信息

比如上面的三种令牌桶规则，生成key的方式如下：

  • 给不同的请求URI路径设置不同令牌桶，示例代码：

    1. return Mono.just(exchange.getRequest().getURI().getPath());// 获取请求URI

  • 给不同的登录用户设置不同令牌桶

    1. return exchange.getPrincipal().map(Principal::getName);// 获取用户

  • 给不同的请求IP地址设置不同令牌桶

    1. return Mono.just(exchange.getRequest().getRemoteAddress().getHostName());// 获取请求者IP

    这里我们选择最后一种，使用IP地址的令牌桶key。
    我们在com.it.learn.ratelimit中定义一个类，配置一个KeyResolver的Bean实例：

    1. package com.it.learn.ratelimit;
    2. import org.springframework.cloud.gateway.filter.ratelimit.KeyResolver;
    3. import org.springframework.stereotype.Component;
    4. import org.springframework.web.server.ServerWebExchange;
    5. import reactor.core.publisher.Mono;
    6. @Component
    7. public class IpKeyResolver implements KeyResolver {
    8.   @Override
    9.   public Mono<String> resolve(ServerWebExchange exchange) {
    10.       return Mono.just(exchange.getRequest().getRemoteAddress().getHostName());
    11.   }
    12. }

    配置桶参数：
    另外，令牌桶的参数需要通过yaml文件来配置，参数有2个：

  • replenishRate：每秒钟生成令牌的速率，基本上就是每秒钟允许的最大请求数量

  • burstCapacity：令牌桶的容量，就是令牌桶中存放的最大的令牌的数量

完整配置如下：

  1. server:
  2.   port: 10010 #服务端口
  3.   # 配置redis数据源，如果访问的是本地的redis服务，且端口号是6379，且没有配置密码，那么就是0配置
  4.   redis:
  5.     port: 6379 # 默认6379
  6.     database: 1 # 默认0
  7. spring:
  8.   application:
  9.     name: gateway-service #指定服务名
  10.   cloud:
  11.     gateway:
  12.       default-filters: # 默认过滤项
  13.         - name: RequestRateLimiter #请求数限流 名字不能随便写
  14.           args:
  15.             key-resolver: "#{@ipKeyResolver}" # 指定一个key生成器
  16.             redis-rate-limiter.replenishRate: 2 # 生成令牌的速率 每秒生成2个令牌
  17.             redis-rate-limiter.burstCapacity: 2 # 桶的容量
  18.         - StripPrefix=1 # 截去路由的前缀(1个前缀)
  19.         - name: Hystrix # 指定过滤工厂名称
  20.           args: # 指定过滤的参数
  21.             name: fallbackcmd  # hystrix的指令名
  22.             fallbackUri: forward:/fallbackTest # 失败后的跳转路径
  23.       routes:
  24.         - id: user-service # 当前路由的唯一标识
  25.           uri: lb://user-service # 路由的目标微服务,lb:代表负载均衡，user-service:代表服务id
  26.           predicates: # 断言
  27.             - Path=/user-service/** # 按照路径匹配的规则
  28.           filters: # 过滤项
  29.             - AddRequestHeader=info, java is best~
  30. eureka:
  31.   client:
  32.     service-url:
  33.       defaultZone: http://127.0.0.1:10086/eureka
  34. hystrix:
  35.   command:
  36.     default:
  37.       execution.isolation.thread.timeoutInMilliseconds: 1000 # 失败超时时长

这里配置了一个过滤器：RequestRateLimiter，并设置了三个参数：

  • key-resolver："#{@ipKeyResolver}"是SpEL表达式，写法是#{@bean的名称}，ipKeyResolver就是我们定义的Bean名称
  • redis-rate-limiter.replenishRate：每秒钟生成令牌的速率
  • redis-rate-limiter.burstCapacity：令牌桶的容量

这样的限流配置可以达成的效果：

  • 每一个IP地址，每秒钟最多发起2次请求
  • 每秒钟超过2次请求，则返回429的异常状态码

测试
我们快速在浏览器多次访问http://localhost:10010/user-service/user/3，就会得到一个错误：
429：代表请求次数过多，触发限流了。
SpringCloud_Gategory - 图12
demo
gateway-demo
