1. VPC 简介

  • Amazon Virtual Private Cloud (Amazon VPC) 允许您在已定义的虚拟网络内启动 AWS 资源。这个虚拟网络与您在数据中心中运行的传统网络极其相似，并会为您提供使用 AWS 的可扩展基础设施的优势。
    • 刚创建的 VPC 默认是私有虚拟网络，VPC 默认是与其他虚拟网络逻辑上隔离的；
    • 允许完全控制网络配置，其中包括：
      • Internet 协议（IP）地址范围；
      • 子网创建
      • 路由表创建
      • 网络网关
      • 安全设置

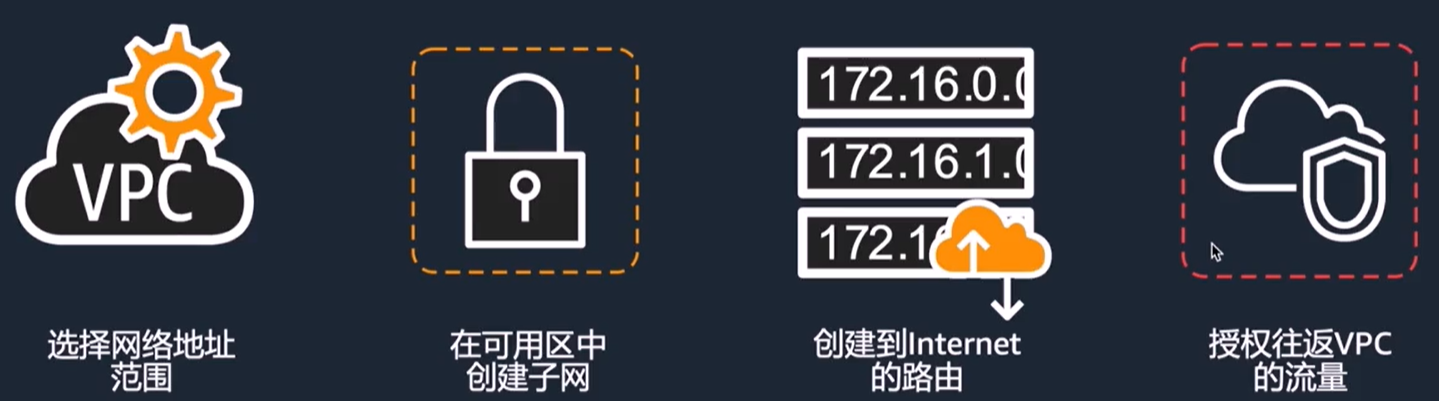

  • 创建一个可以跟 Internet 互通的 VPC，需要几步？
    • 选择网络地址范围
    • 在可用区中创建子网
    • 创建到 Internet 的路由
    • 授权往返 VPC 的流量


1.2 VPC 地址范围选择

  • CIDR：无类别域间路由地址块

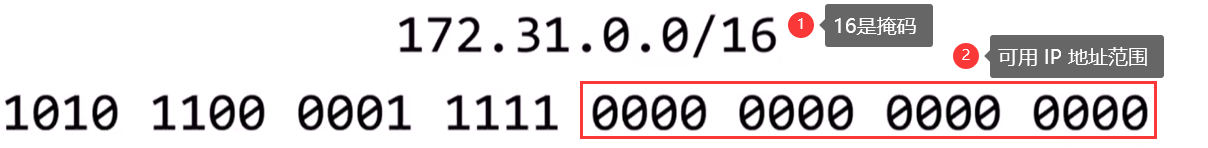

  • 每个 VPC 都必须通过一个 CIDR 块来指定 IPv4 地址范围：
    • 创建 VPC 后无法修改这个地址范围；
    • 最大 /16（65536 个可用地址），最小 /28（16 个可用地址）；
    • 地址不应与所连接网络的地址重叠；

  • 基于区域和可用区的高可用性构建：

    1.3 VPC 在可用区中创建子网

  • 基于区域和可用区的高可用性构建：

    • 每个 VPC 都唯一个区域内；
    • 每个账户可以创建多个 VPC；
  • 子网：
    • 用于划分 VPC 内的空间
    • 每个子网位于一个可用区内
  • 最佳实践建议：
    • VPC 地址段选择 /16
    • 子网地址段选择至少 /24
    • 每个 VPC 至少要跨两个可用区创建多个子网
    • 根据 Internet 可访问性，划分子网为公有子网和私有子网

1.3 打通到 Internet 的路由

1.3 打通到 Internet 的路由

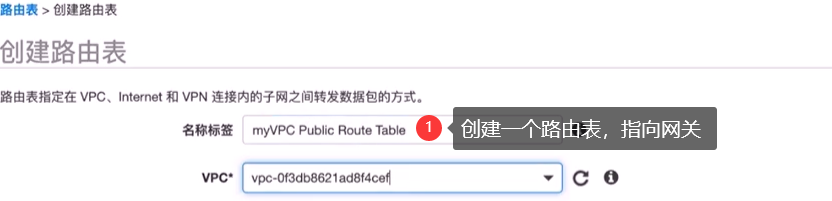

  • 路由表包含一系列规则，确定 VPC 的网络流量导向何处
  • 每个 VPC 有一个主（默认）路由表
  • 可以创建自定义路由表
  • 所有子网都必须有一个关联的路由表
  • 最佳实践：为了提高安全性，给每个子网使用自定义的路由表，当修改子网路由的时候，其他子网不会受牵连

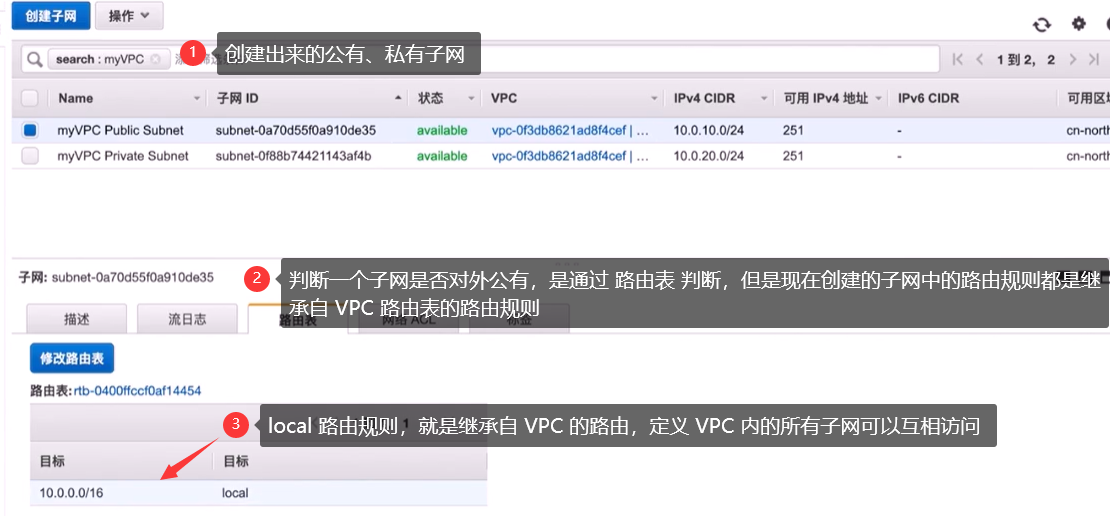

1.3.1 默认本地路由

  • 路由表一旦被创建，会有一条默认的本地路由规则（local），它是不可修改的。它定义了 VPC 之内所有子网均可互通的。
    • VPC 内的子网与子网之间是不可以做隔离的，可以做隔离的是 VPC 与 VPC 之间；

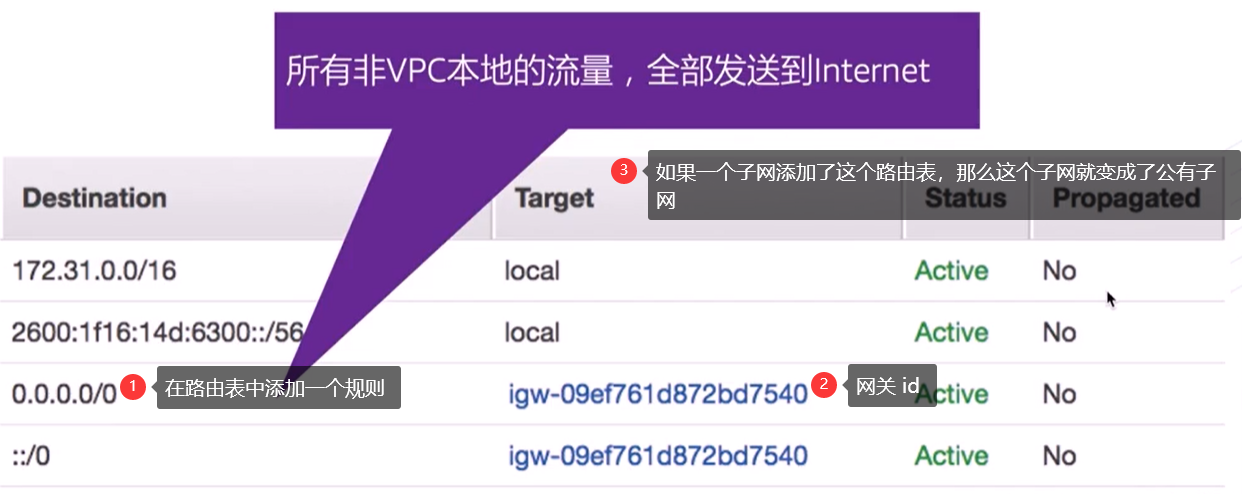

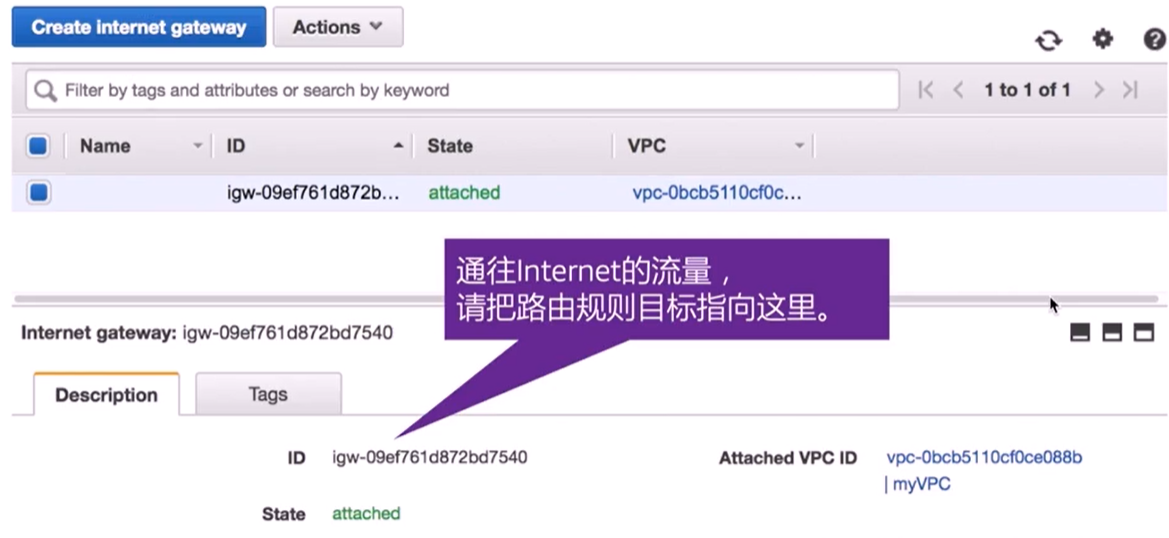

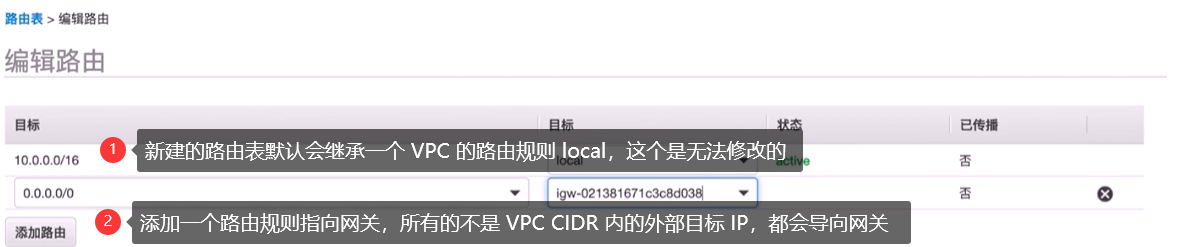

1.3.2 Internet 网关

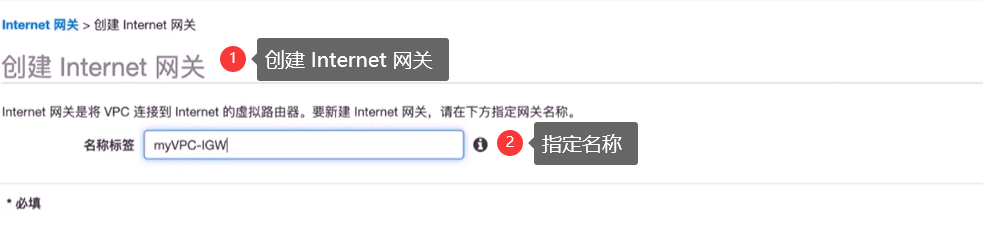

  • 要跟 Internet 联通，首先要在 VPC 上开一扇门，就需要配置 Internet 网关；
  • Internet 网关是将 VPC 链接到 Internet 的虚拟路由器；
  • Internet 网关是一种横向扩展、支持冗余且高度可用的 VPC 组件（AWS 已在底层帮助实现了高可用特性）；
    • 实现 VPC 中的实例与 Internet 之间的通信
    • 在 VPC 路由表中为导向 Internet 的流量提供目标

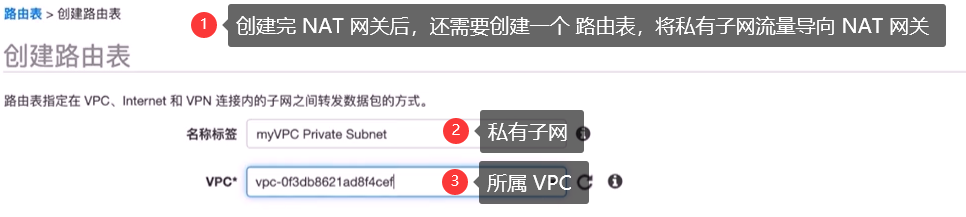

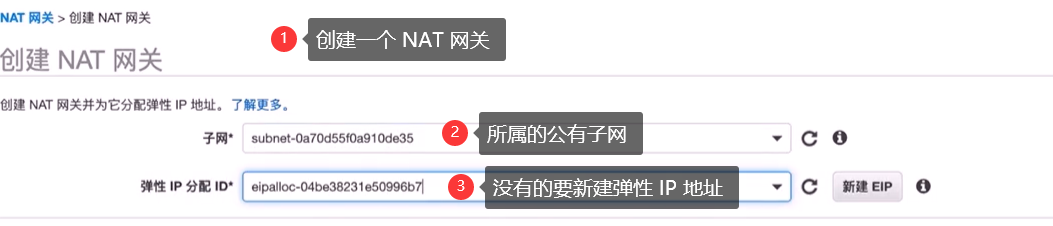

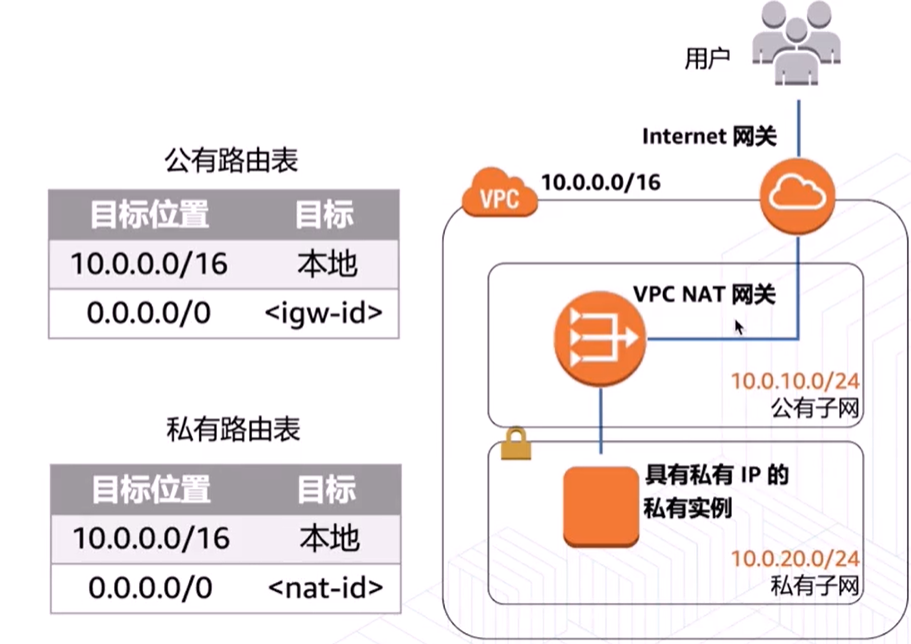

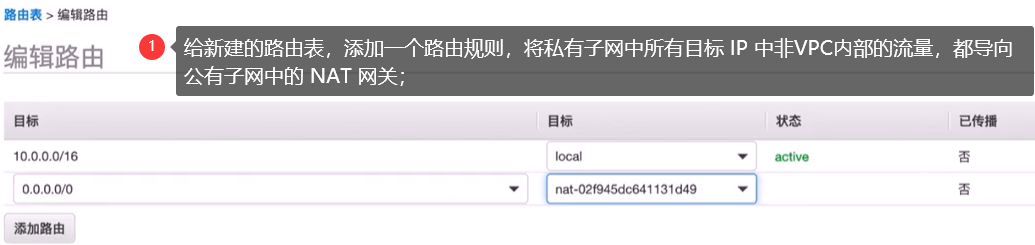

1.3.3 NAT 网关

  • NAT（Network Address Translation，网络地址转换协议），通过使用少量的公有 IP 地址代表较多的私有IP 地址；
    • 宽带分享：这是 NAT 主机的最大功能。
    • 安全防护：NAT 之内的 PC 联机到 Internet 上面时，他所显示的 IP 是 NAT 主机的公共 IP，所以 Client 端的 PC 当然就具有一定程度的安全了，外界在进行 portscan（端口扫描） 的时候，就侦测不到源Client 端的 PC 。
  • NAT 网关允许私有子网中的实例连接到 Internet 或其他 AWS 服务；
  • 同时，阻止 Internet 发起与这些实例的连接。
  • NAT 网关配置在公有子网中。


1.4 网络安全控制：安全组、ACL

1.4.1 安全组 SG

  • 安全组是云中虚拟的防火墙，可控制到 AWS 资源的入站和出站流量
  • 流量可由任何 IP 协议、端口或 IP 地址重定向
  • 规则是有状态的，当用户从这个端口访问进来的时候，也是允许它出去的

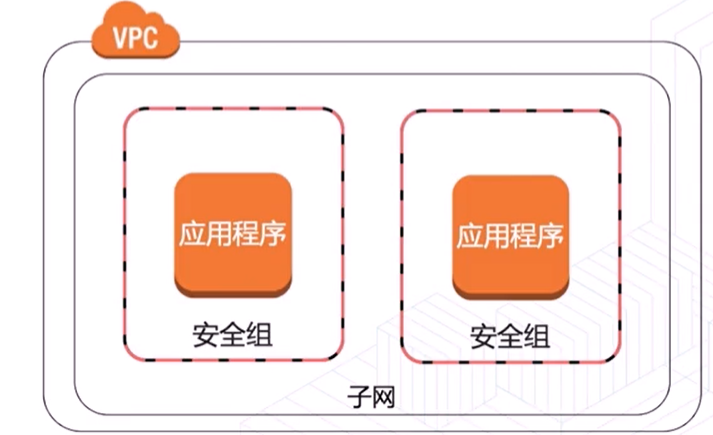

  • 安全组链接图表
    • 通常将我们的服务按照应用设计成不同的层，给每一层设计不同的安全组
      • web 层：允许被通过 HTTPS 443的端口被全网访问到；
      • 应用程序层：只允许通过 80 端口被来自 web 层服务器的访问；
      • 数据库层（如 Mysql）：只允许通过 TCP 3306 的端口被来自应用程序层的访问；

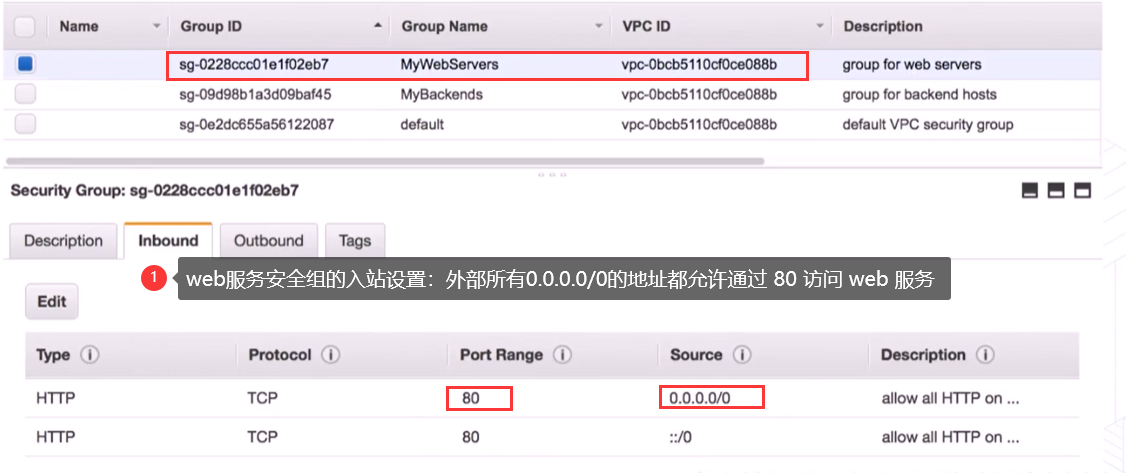

  • 安全组示例：web 层安全组

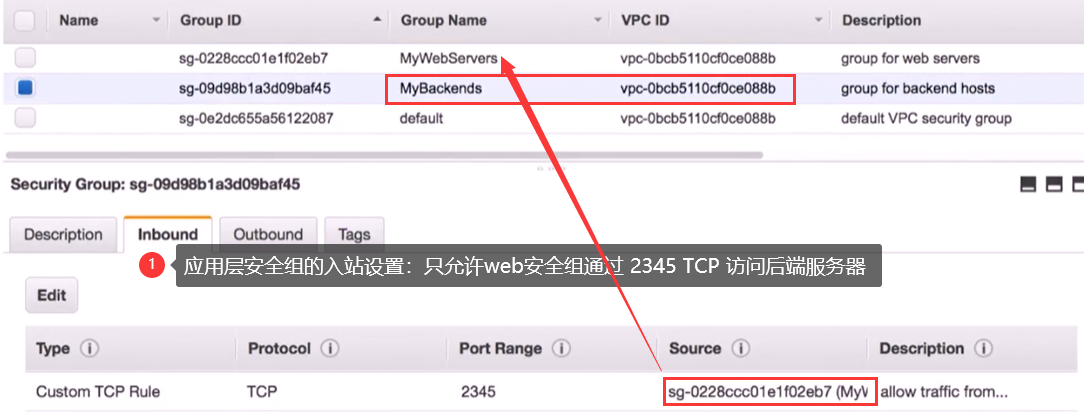

  • 安全组示例：后端服务器安全组

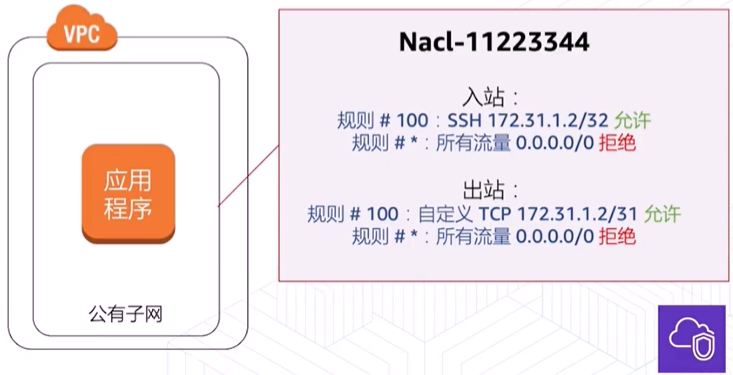

1.4.2 网络访问控制列表 ACL

  • 网络访问控制列表 (ACL) 是 VPC 的一个可选安全层，可用作防火墙来控制进出一个或多个子网的流量。
  • 防火墙位于子网边界；
  • 默认情况下，允许所有入站和出站流量；
  • 是无状态的，要求针对入站和出站流量设置明确规则；
  • 建议谨慎使用 ACL：仅限特定网络安全要求

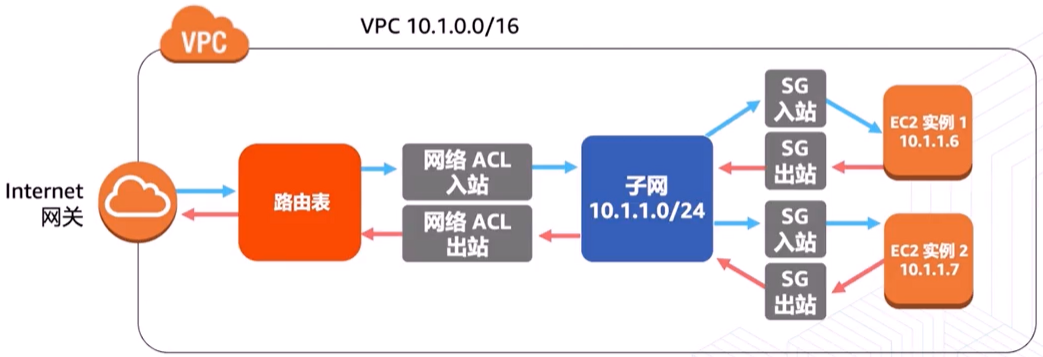

1.5 VPC 为实例提供多层安全防护

  • 外部流量通过 VPC 的 Internet 网关，到达路由表；
  • 路由表检查有没有路由规则指向指定的子网，有就将流量包发送给子网；
  • 在子网的边界有 ACL 做子网入站的检查，查看当前流量包是否在黑名单中；
  • 通过 ACL 检查，到达子网后，子网又将流量包交给 EC2 实例外围的虚拟防火墙 SG 安全组；
  • SG 安全组做入站规则检查，查看当前访问的端口是否允许被访问，不能访问的话，请求就会被挡在 EC2 实例外面；
  • SG 安全组的出站规则，默认是所有流量都允许出站，而且是有状态的，除非做了特别设定；
  • 到达子网边界的 ACL，会做出站规则检查，通过后到达路由表；
  • 路由表会检查流量是否有指向 Internet 网关的路由规则；

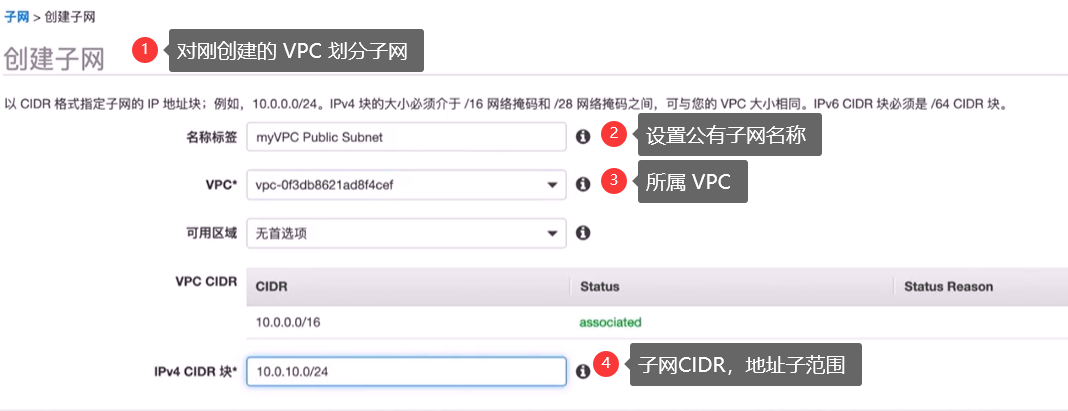

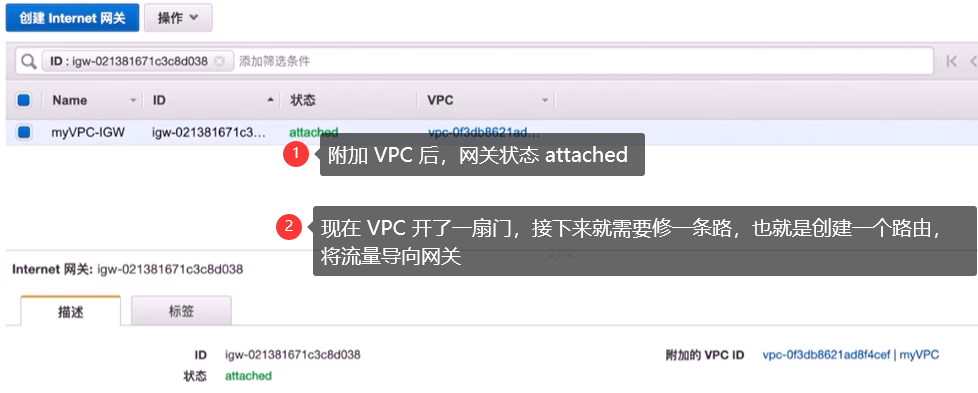

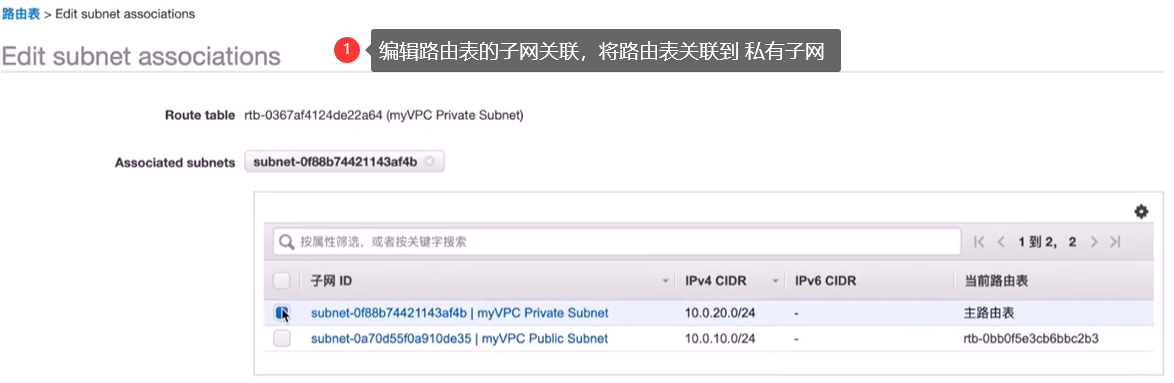

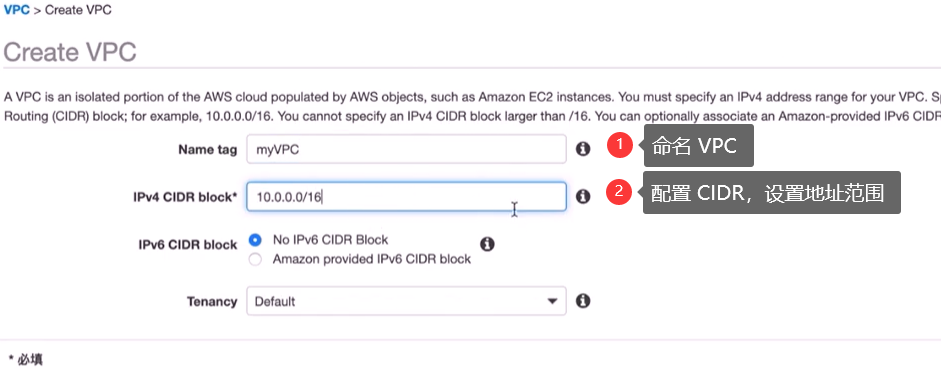

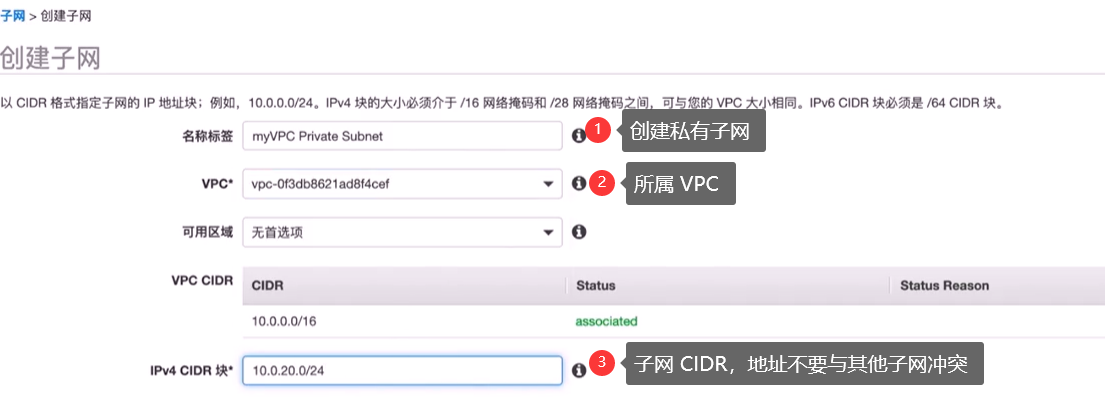

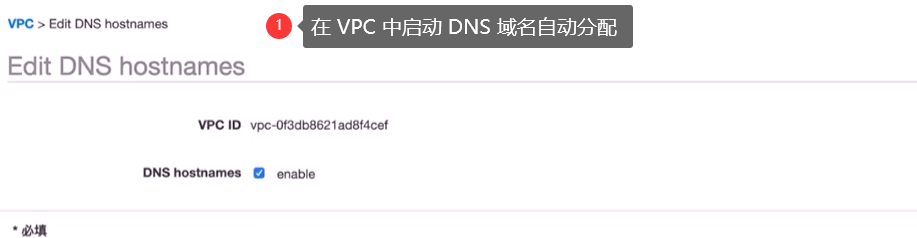

2. Demo -创建一个可以跟 Internet 互通的 VPC

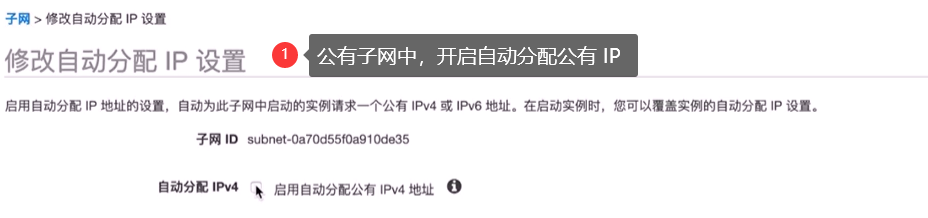

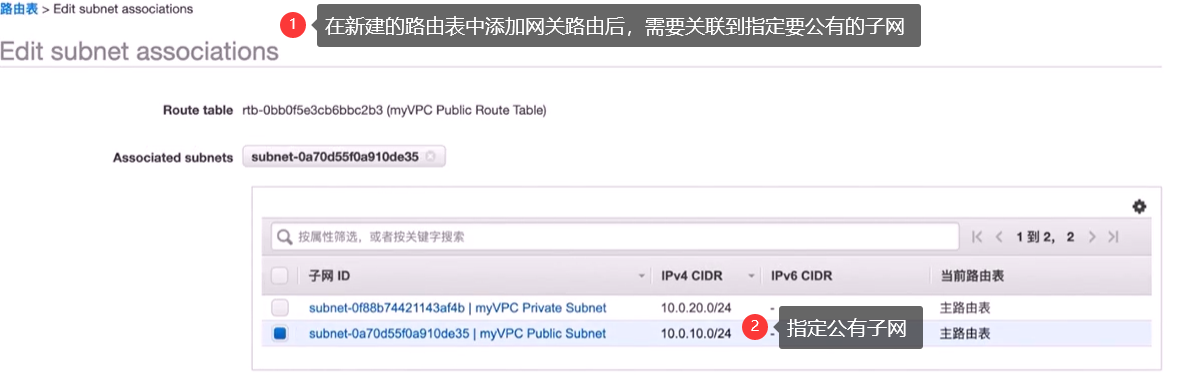

:::info 此时创建的公有子网，才真正变成一个公有子网，对 VPC Internet 网关这扇门对接起来了； :::


:::info 到此，VPC 中网络组件基本已经搭建好了；

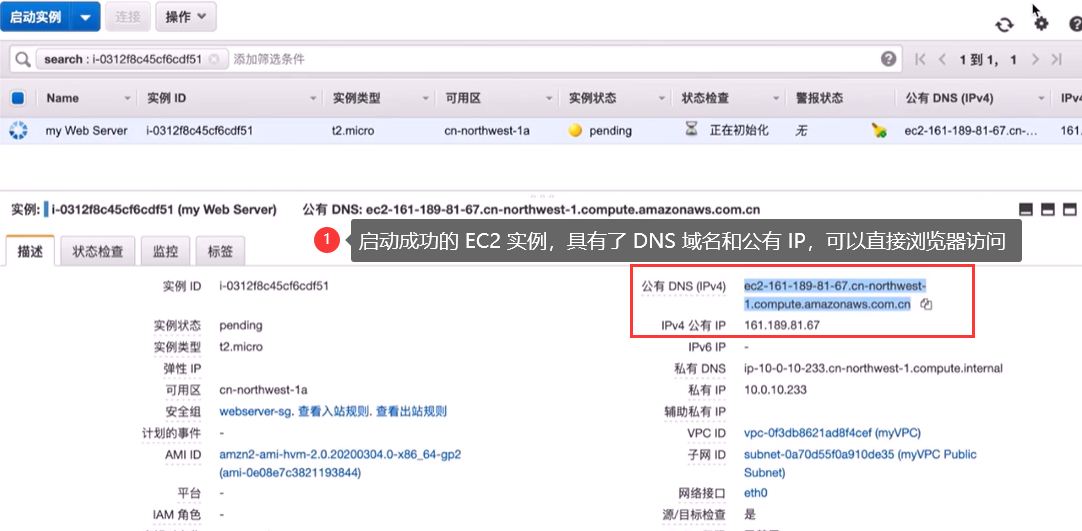

现在要创建一个 EC2 服务，希望创建好就可以提供 Web Server 使用，而 Web Server 需要有 DNS 的主机名和 Public IP 可以被访问到； :::

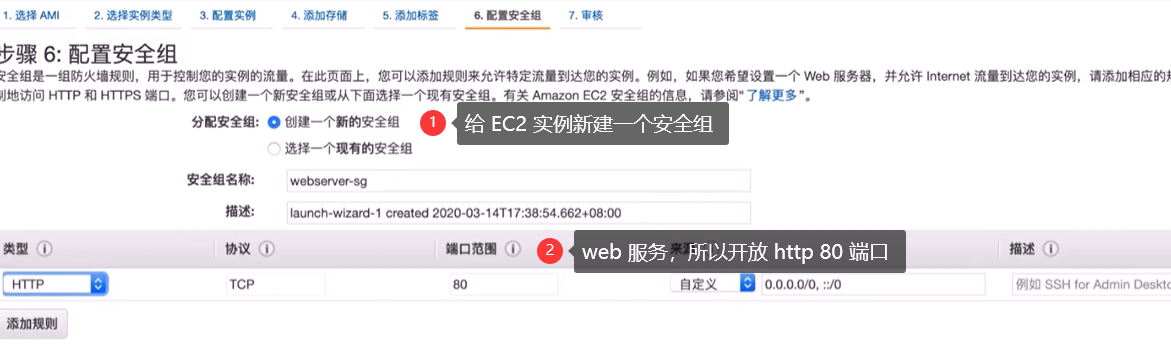

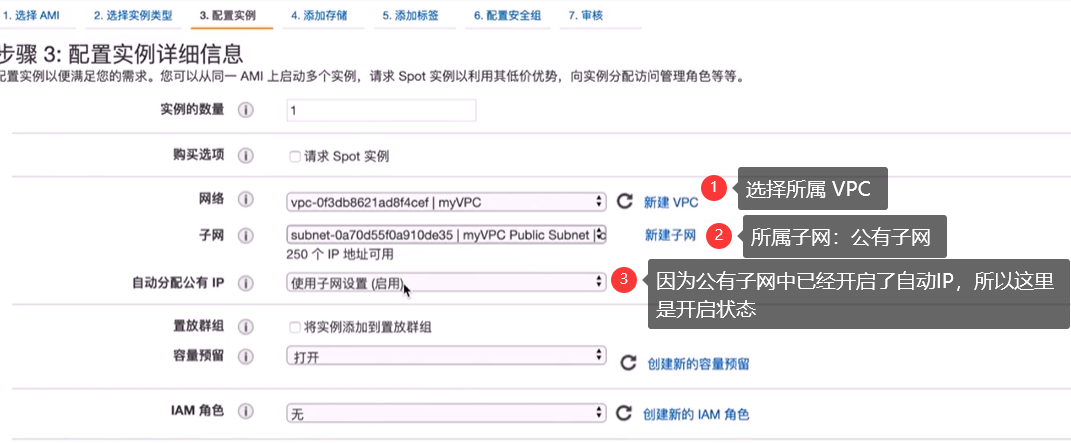

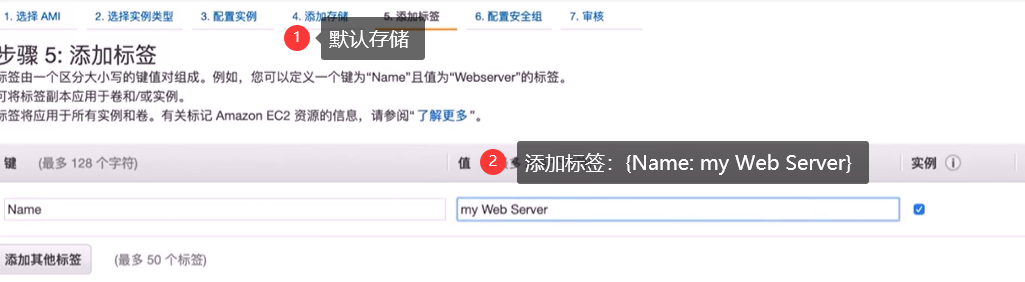

:::info 启动 EC2 服务； :::

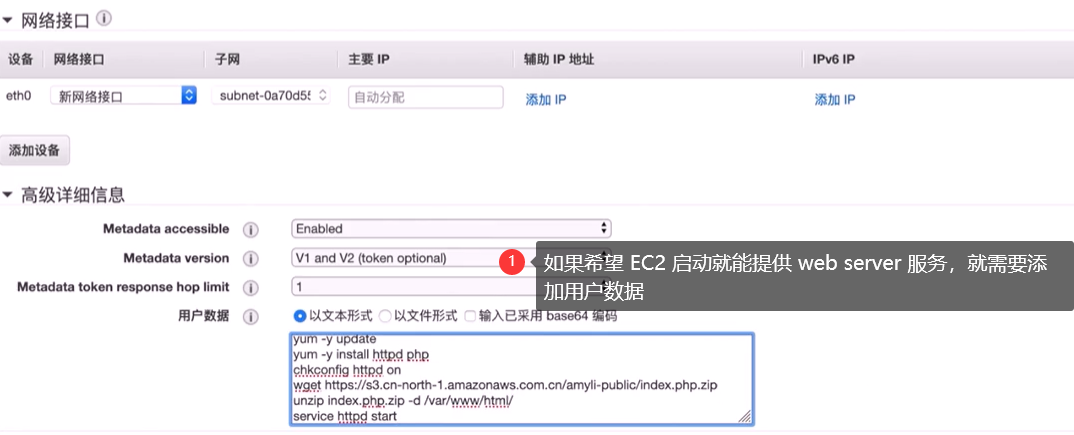

  1. # 用户数据
  2. yum -y update
  3. yum -y install httpd php
  4. chkconfig httpd on
  5. wget https://s3.xxxxx/index.php.zip #S3存储中的一个首页
  6. unzip index.php.zip -d /var/www/html/
  7. service httpd start

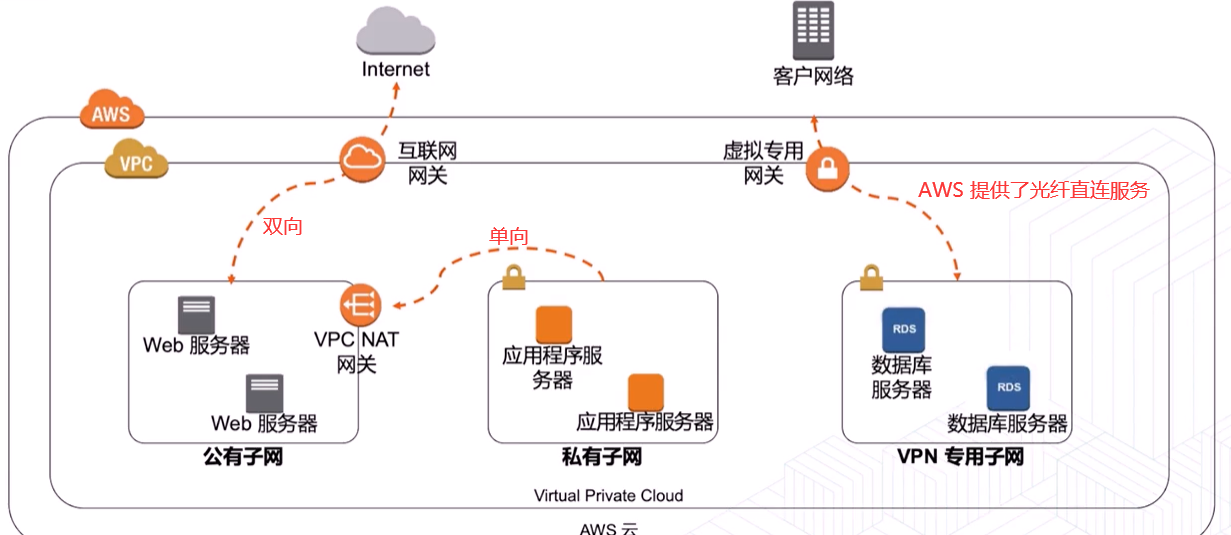

3. 经典的三层应用网络架构设计
