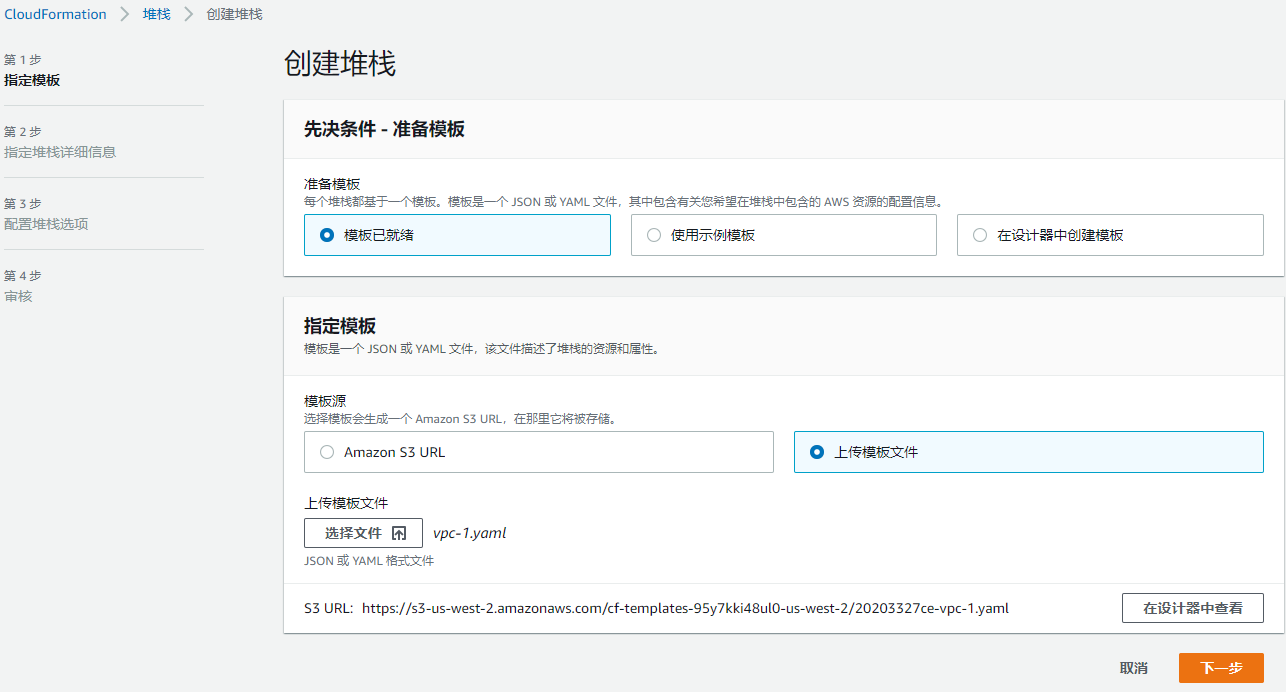

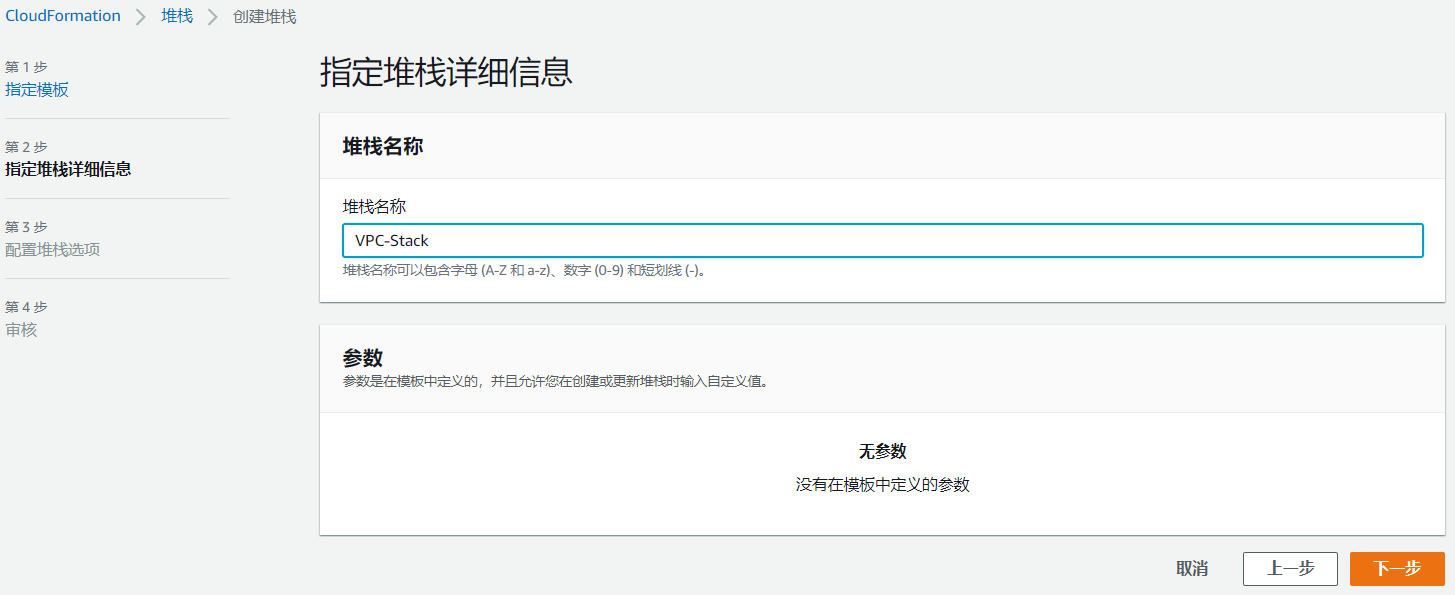

1. 部署堆栈

模板文件 vpc-1.yaml：

AWSTemplateFormatVersion: 2010-09-09
Description: Deploy a VPC
Resources:
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsHostnames: true
      Tags:
      - Key: Name
        Value: Lab VPC
  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
      - Key: Name
        Value: Lab Internet Gateway
  AttachGateway:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway
  PublicSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.0.0/24
      AvailabilityZone: !Select
        - '0'
        - !GetAZs ''
      Tags:
        - Key: Name
          Value: Public Subnet 1
  PrivateSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.1.0/24
      AvailabilityZone: !Select
        - '0'
        - !GetAZs ''
      Tags:
        - Key: Name
          Value: Private Subnet 1
  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: Public Route Table
  PublicRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway
  PublicSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet1
      RouteTableId: !Ref PublicRouteTable
  PrivateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
      - Key: Name
        Value: Private Route Table
  PrivateSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet1
      RouteTableId: !Ref PrivateRouteTable
Outputs:
  VPC:
    Description: VPC
    Value: !Ref VPC
  AZ1:
    Description: Availability Zone 1
    Value: !GetAtt
      - PublicSubnet1
      - AvailabilityZone

2. 检查 VPC

在此，我们将检查创建的 VPC 资源以及创建资源的 CloudFormation 模板的代码。

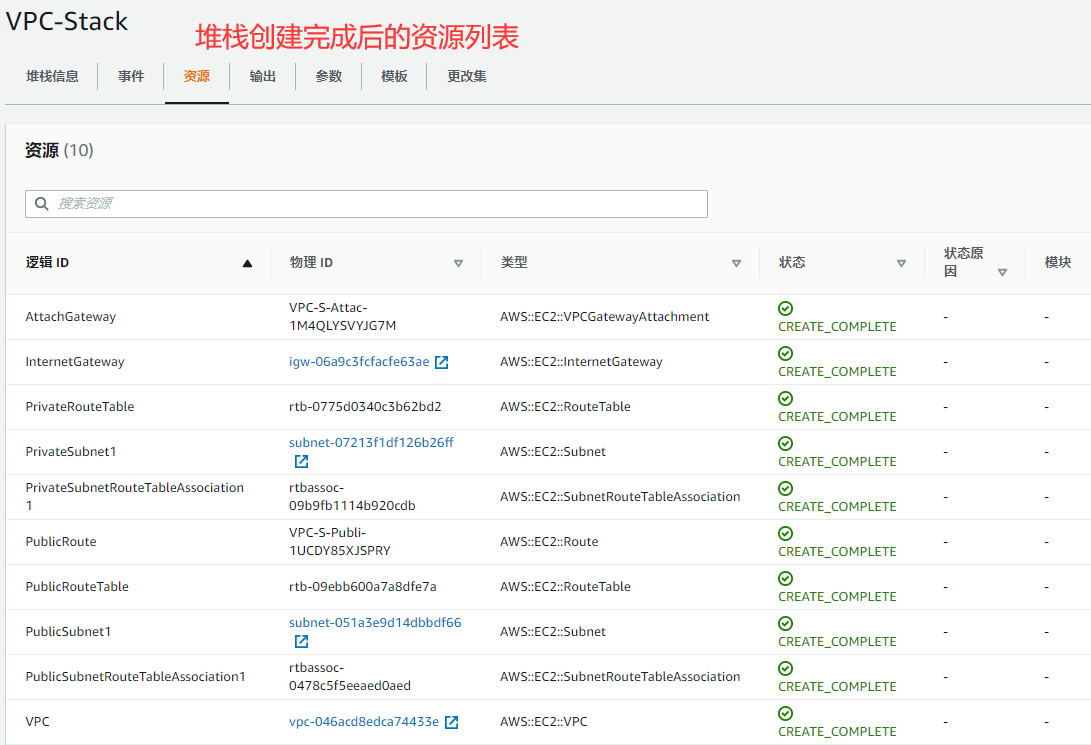

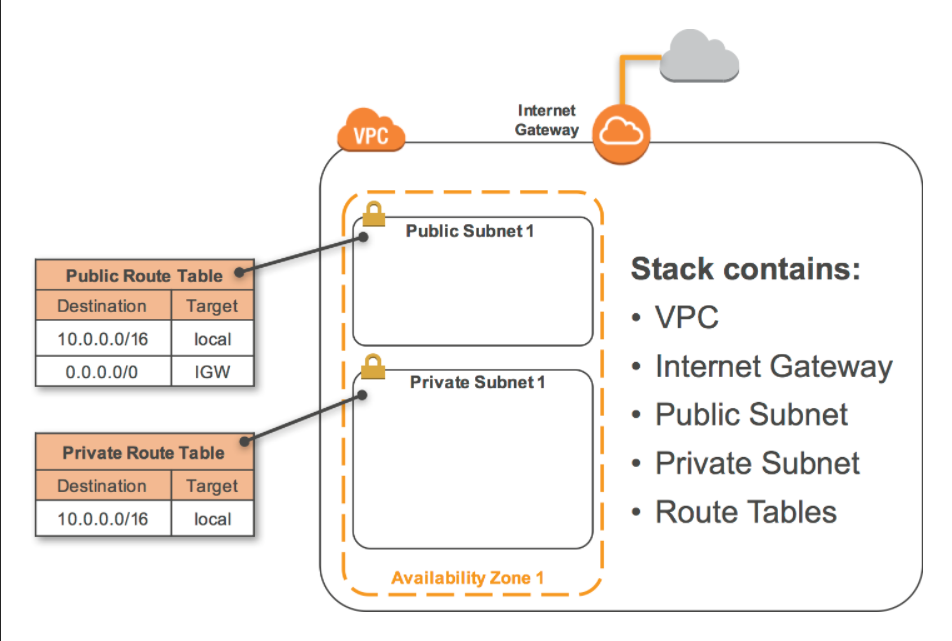

以下是 CloudFormation 创建的资源：

Amazon VPC
Internet Gateway
2 个 Subnet
2 个 Route Table

这些资源都位于一个可用区中。可用区是区域内的一个隔离位置，由一个或多个数据中心组成。

2.1 LabVPC

VPC 是 AWS 云的一个隔离部分，它允许资源互相通信，并有选择的与 Internet 通信。

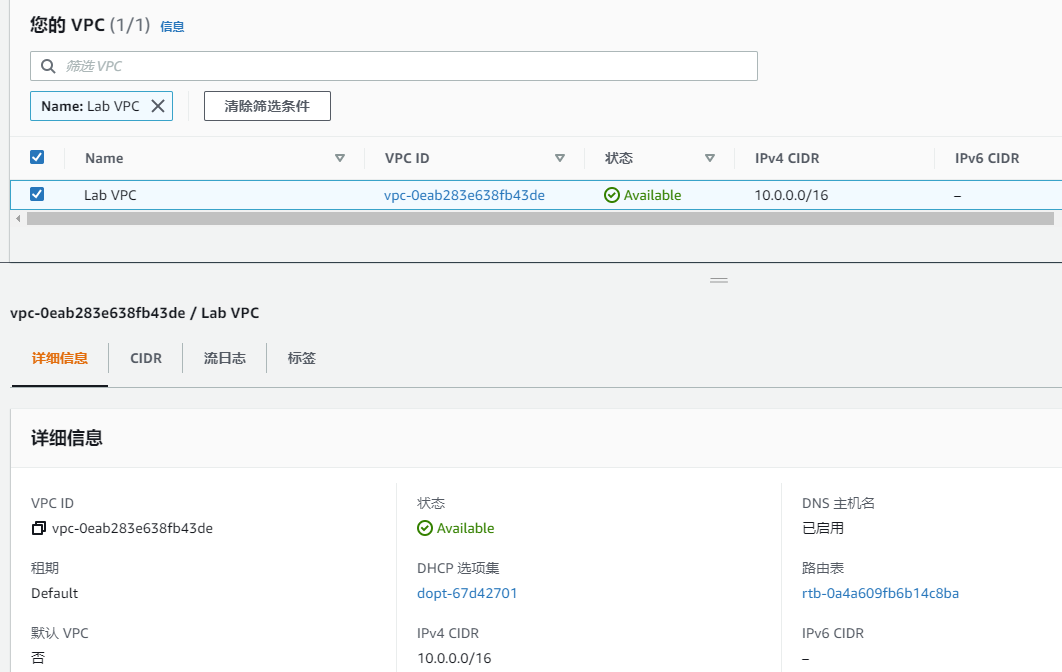

“详细信息“显示 IPv4 CIDR ，这是分配给 VPC 的 IP 地址范围。此 VPC 的 CIDR 为 10.0.0.0/16 ，这意味着它包含所有以 10.0.x.x 的开头的 IP 地址。

Resources:
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsHostnames: true
      Tags:
      - Key: Name
        Value: Lab VPC

上面代码中的 Type 声明了 CloudFormation 创建的资源的类型。然后， Properties 部分指定有关要创建的资源的信息：

CidrBlock ：与 VPC 关联的 IP 地址范围；
EnableDnsHostnames ：为 VPC 中的 EC2 实例开启 DNS 域名功能；
Tag ：向资源添加一个友好名称；

2.2 Internet 网关

Internet 网关有两个目的：

在 VPC 路由表中为可路由 Internet 的流量提供目标；
对已分配了公共 IPv4 地址的 EC2 实例执行网路地址转换（NAT）;

以下是创建此 Internet 网关的模板中的代码：

  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
      - Key: Name
        Value: Lab Internet Gateway

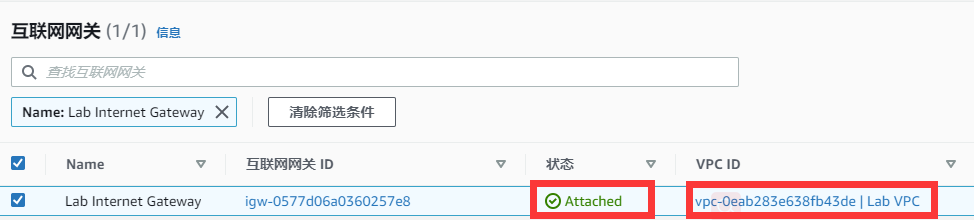

在控制台中，Internet 网关显示它已连接到 VPC：

这是通过模板中的以下代码完成的：

  AttachGateway:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway

VPC 的 AttachGateway 在 VPC 和网关之间创建关系。 :::info 注意：模板使用 !Ref 关键字引用模板中的其他元素，后跟另一个资源的名称。这样，仅通过引用资源名称就可以轻松构件相互链接的资源。 :::

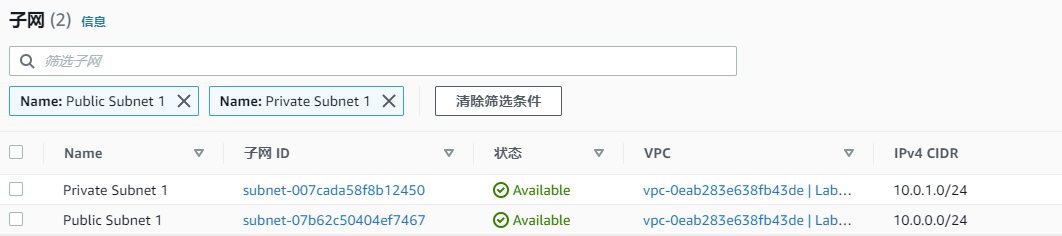

2.3 子网

将出现两个子网：

Public Subnet 1：通过 Internet 网关连接到 Internet，可由需要公共访问的资源使用；
Private Subnet 1：未连接到互联网。无法从 Internet 到达此子网中的任何资源，从而为这些资源提供了额外的安全性；

以下是模板中创建子网的代码：

VpcId：包含子网的 VPC；
CidrBlock：分配给子网的 IP 地址范围；

AvailabilityZone：定义区域内的哪个物理位置应包含子网； :::info 可用区使用一个名为 !Select 的函数和一个名为 !GetAZs 的函数，它们会检索该区域内的可用区列表，并引用该列表中的第一个元素。
以这种方式，该模板可以在任何区域中使用，因为它在运行时检索可用区列表，而不是在模板中对可用区进行硬编码。 :::

PublicSubnet1:
  Type: AWS::EC2::Subnet
  Properties:
    VpcId: !Ref VPC
    CidrBlock: 10.0.0.0/24
    AvailabilityZone: !Select
      - '0'
      - !GetAZs ''
    Tags:
      - Key: Name
        Value: Public Subnet 1
PrivateSubnet1:
  Type: AWS::EC2::Subnet
  Properties:
    VpcId: !Ref VPC
    CidrBlock: 10.0.1.0/24
    AvailabilityZone: !Select
      - '0'
      - !GetAZs ''
    Tags:
      - Key: Name
        Value: Private Subnet 1

2.4 路由表

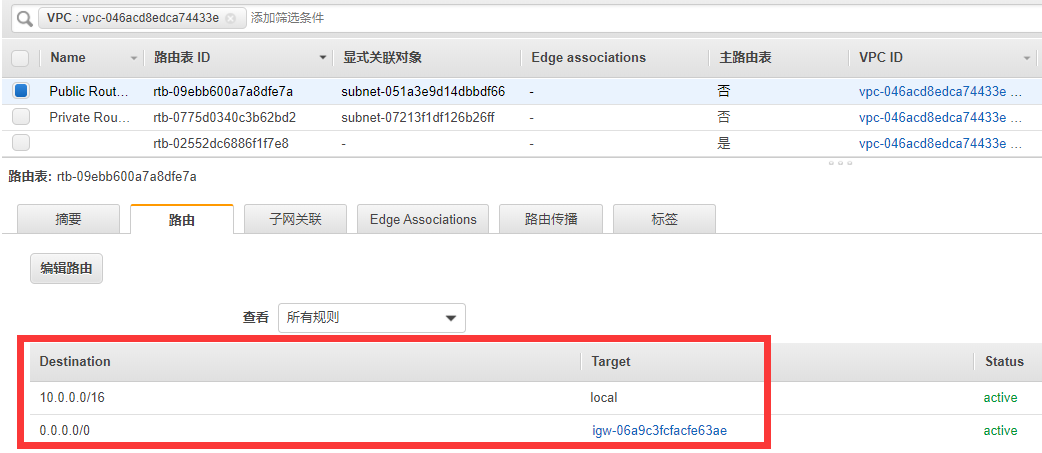

路由表用于将流量路由进出子网。该路由表（Public Route Table）的配置为：

对 VPC（10.0.0.0/16）中的流量，将在本地路由流量；
对于去往 Internet（0.0.0.0/0）的流量，将流量路由到 Internet 网关（igw-*）；

以下时模板中创建 Public Route Table 的代码：

  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: Public Route Table

Private Route Table 也有类似的代码。

以下是在 Public Route Table 中定义到 Internet 的路由的代码：

  PublicRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

路由的配置为：

RouteTableId：表示拥有路由的路由表；
DestinationCidrBlock：定义此路由规则的 IP 地址范围（其中0.0.0.0/0表示绑定到 Internet 的流量）；
GatewayId：定义将流量路由到何处，这种情况下，它是模板前面定义的 Internet 网关；

仅为 Public Route Table 配置了此路由，这就是使它成为 public 的原因。

2.5 子网关联

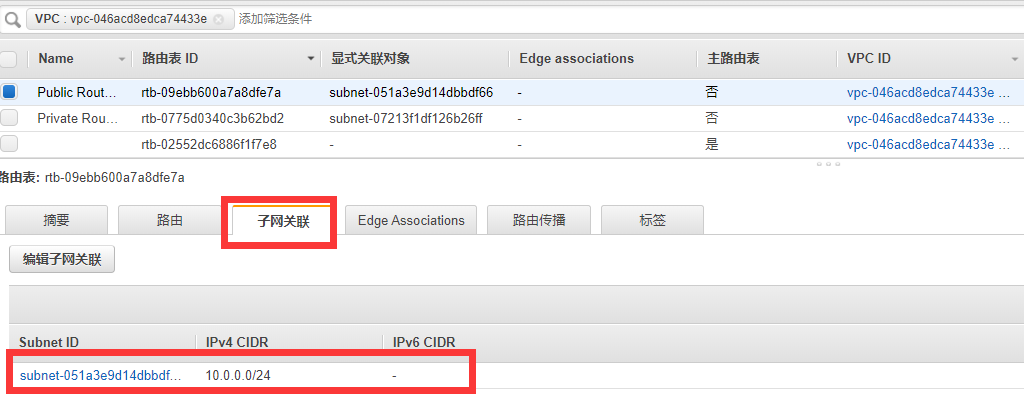

控制台中显示 Public Route Table 与 Public Subnet 1 关联。

路由表可以与多个子网关联，每个关联都需要有明确的链接。

以下是定义此链接的代码：

  PublicSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet1
      RouteTableId: !Ref PublicRouteTable

2.6 Outputs

模板在 Outputs 部分返回了有关其创建的资源的信息:

VPC 是已创建的 VPC 的 ID;
AZ1 显示了在其中创建子网的可用区；
```
Outputs:
VPC:
  Description: VPC
  Value: !Ref VPC
AZ1:
  Description: Availability Zone 1
  Value: !GetAtt
    - PublicSubnet1
    - AvailabilityZone
```
VPC 输出只是对 VPC 的引用，从而显示 VPC ID；
AZ1 输出使用 !GetAtt 函数检索资源的属性。在这种情况下，它将从 Public Subnet 1 检索 AvaiabilityZone 属性。

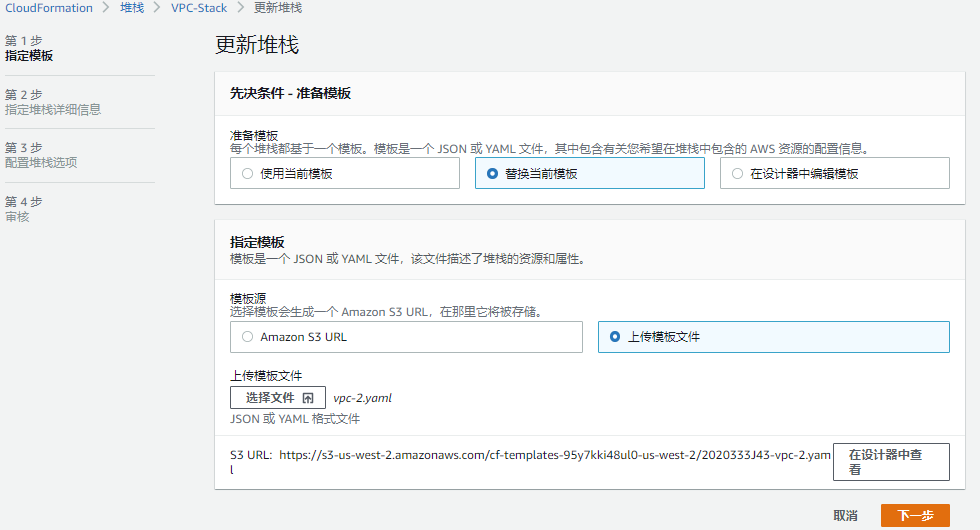

3. 更新堆栈

部署堆栈后，建议对资源的任何更改都应通过 CloudFormation 进行，而不是直接修改资源。

在此部分将使用新的模板，更新堆栈，该模板定义了以下资源：

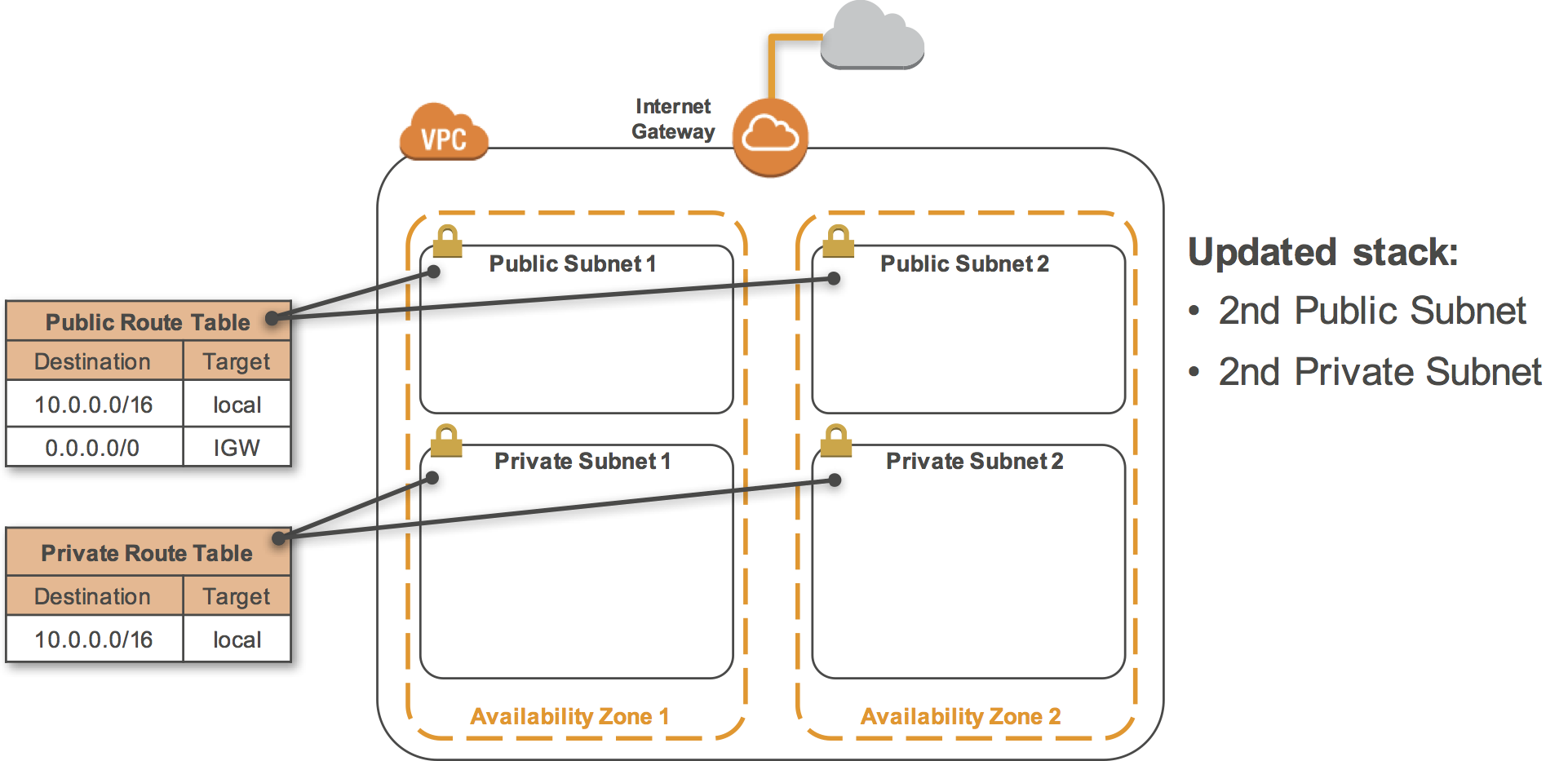

AWS CloudFormation 创建 VPC 示例 03 - 图10
第二个 Public 和 Private Subnet 已添加到另一个可用区中。这也是最佳做法，确保你的资源可以在多个可用区（数据中心）中运行，以确保系统出现故障时具有高可用性。

模板文件 vpc-2.yaml:

AWSTemplateFormatVersion: 2010-09-09
Description: Deploy a VPC
Resources:
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsHostnames: true
      Tags:
      - Key: Name
        Value: Lab VPC
  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
      - Key: Name
        Value: Lab Internet Gateway
  AttachGateway:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPC
      InternetGatewayId: !Ref InternetGateway
  PublicSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.0.0/24
      AvailabilityZone: !Select
        - '0'
        - !GetAZs ''
      Tags:
        - Key: Name
          Value: Public Subnet 1
  PrivateSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.1.0/24
      AvailabilityZone: !Select
        - '0'
        - !GetAZs ''
      Tags:
        - Key: Name
          Value: Private Subnet 1
  PublicSubnet2:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.2.0/24
      AvailabilityZone: !Select [1, !GetAZs '']
      Tags:
        - Key: Name
          Value: Public Subnet 2
  PrivateSubnet2:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      CidrBlock: 10.0.3.0/24
      AvailabilityZone: !Select [1, !GetAZs '']
      Tags:
        - Key: Name
          Value: Private Subnet 2
  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: Public Route Table
  PublicRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway
  PublicSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet1
      RouteTableId: !Ref PublicRouteTable
  PublicSubnetRouteTableAssociation2:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnet2
      RouteTableId: !Ref PublicRouteTable
  PrivateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
      - Key: Name
        Value: Private Route Table
  PrivateSubnetRouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet1
      RouteTableId: !Ref PrivateRouteTable
  PrivateSubnetRouteTableAssociation2:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnet2
      RouteTableId: !Ref PrivateRouteTable
Outputs:
  VPC:
    Description: VPC
    Value: !Ref VPC
  AZ1:
    Description: Availability Zone 1
    Value: !GetAtt
      - PublicSubnet1
      - AvailabilityZone
  AZ2:
    Description: Availability Zone 2
    Value: !GetAtt
      - PublicSubnet2
      - AvailabilityZone

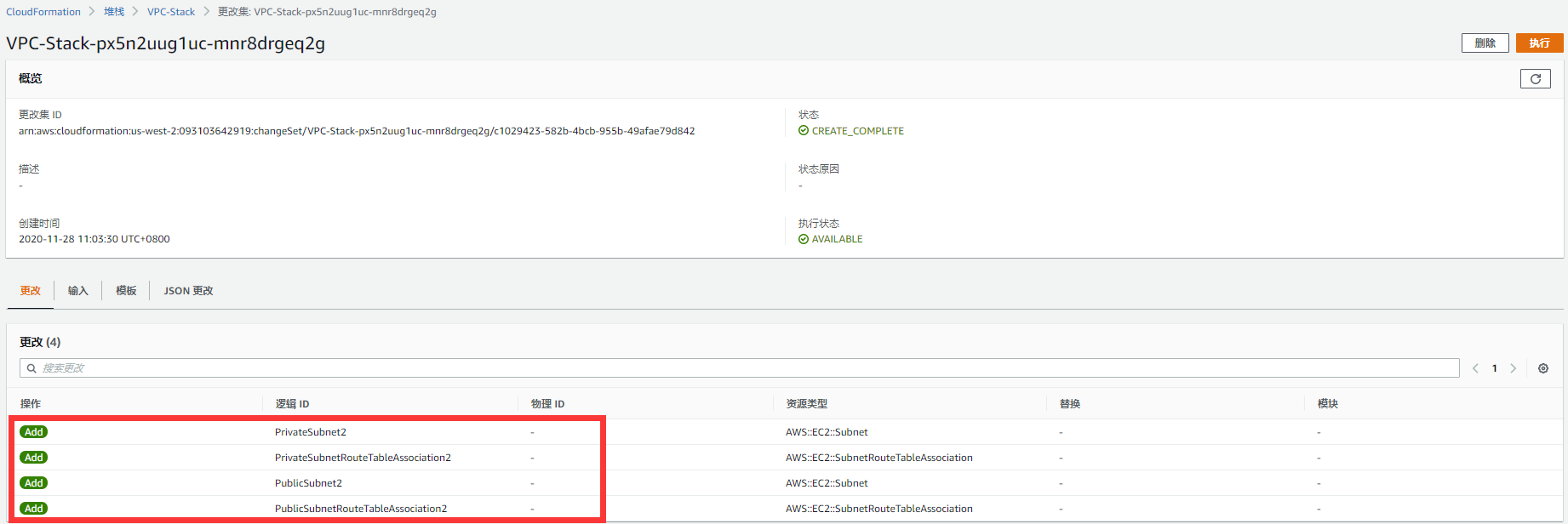

预览更改集：
它将创建两个新的子网，此外，将添加两个路由表关联，以将这些子网与其响应的路由表关联。

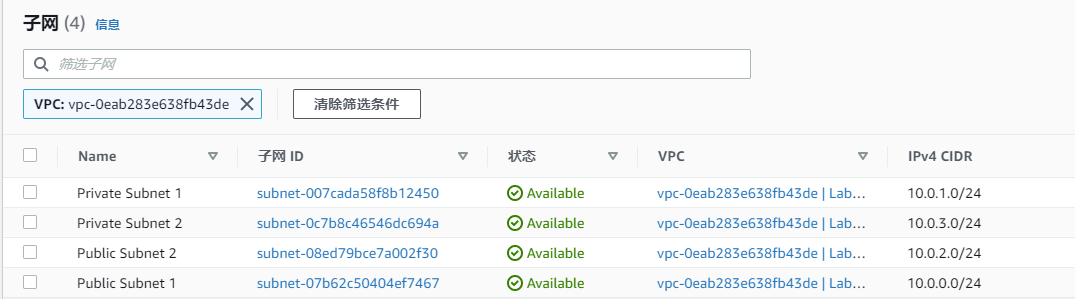

现在显示有 VPC 中有四个子网了。VPC 现在已更新以支持高可用性能的应用程序。

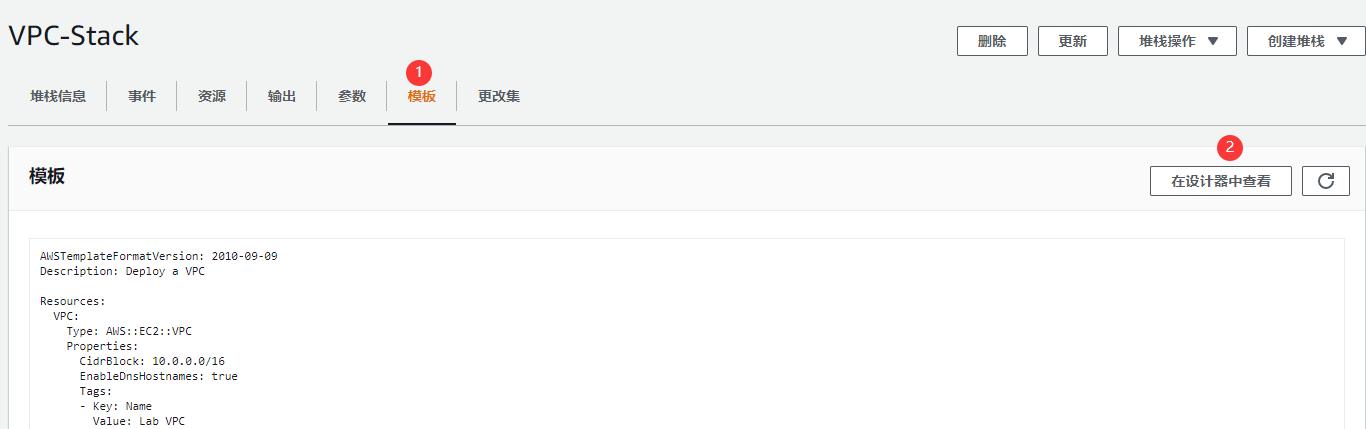

4. CloudFormation Designer 中查看堆栈

Designer 是用于创建，查看和修改 AWS CloudFormation 模板的图形工具。使用 Designer，可以使用拖放界面来绘制模板资源图，然后使用集成的 JSON 或 YAML 编辑器来编辑其详细信息。

在组成部分选项卡，单击图中的一些元素：

窗口的下部显示模板中定义资源的代码；
箭头显示资源之间的关系，例如与子网关联的路由表；

5. 删除堆栈

删除堆栈，会删除堆栈中所有创建的资源，但是 CloudFormation 自动创建的用于上传模板的 S3 Bucket 是需要另外手动删除的。
