文中大部分使用默认配置来创建 EKS 集群，是一个简单快速上手 EKS 的教程。

应用程序架构

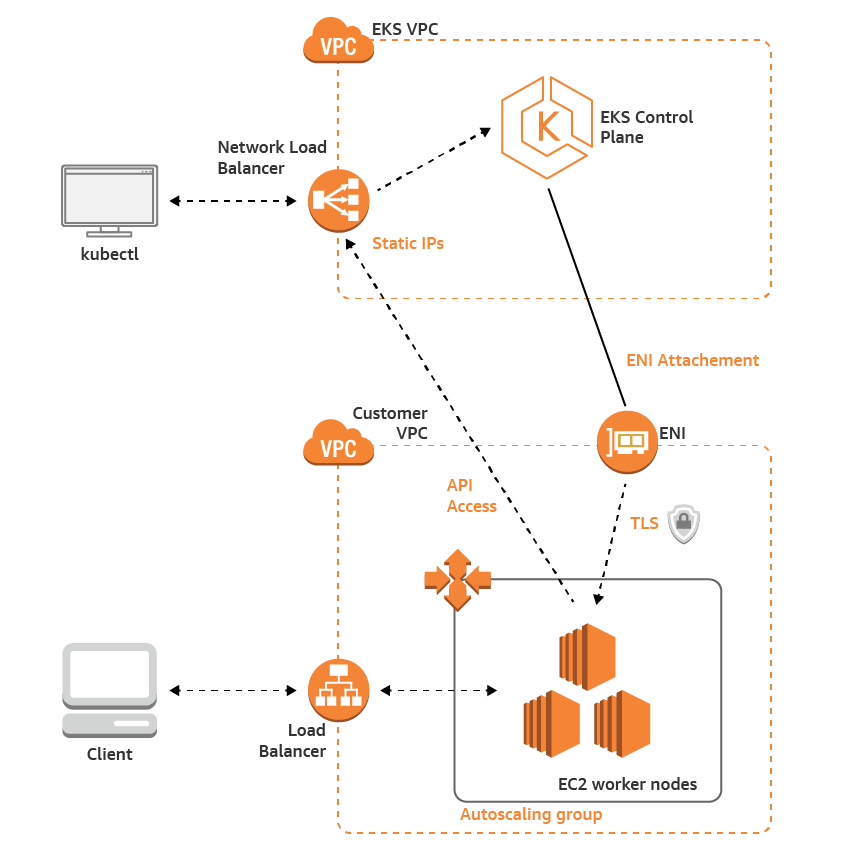

此项目使用 Amazon EKS、Amazon EC2 和 Elastic Load Balancing，如下图所示：
AWS EKS 快速使用 - 图1

环境安装

OS：Ubuntu

AWS CLI：Version2 for Linux

安装

$ curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
$ unzip awscliv2.zip
$ sudo ./aws/install
$ aws --version

卸载 ```shell

使用which找到符号链接和安装路径
$ which aws

使用 ls 命令查找符号链接指向的目录

$ ls -l /usr/local/bin/aws

删除

$ sudo rm /usr/local/bin/aws $ sudo rm /usr/local/bin/aws_completer $ sudo rm -rf /usr/local/aws-cli


   - 使用 aws configure 快速配置
```shell
$ aws configure --profile produser
AWS Access Key ID [None]: xxxxAKIAIOSFODNN7EXAMPLE
AWS Secret Access Key [None]: xxxxwJalrXUtnFEMI/K7MDENG/bPxRfiCYEXAMPLEKEY
Default region name [None]: us-west-2
Default output format [None]: json
# 使用示例
$ aws s3 ls --profile produser
# 要更新这些设置，请再次运行 aws configure --profile produser

kubectl

安装 kubectl
- 版本示例：1.17 kubectl 客户端应使用 Kubernetes 1.16、1.17 和 1.18 集群
- 适用于 Kubernetes1.18: ```shell $ curl -o kubectl https://amazon-eks.s3.us-west-2.amazonaws.com/1.18.9/2020-11-02/bin/linux/amd64/kubectl

将执行权限应用于二进制文件

$ chmod +x ./kubectl

将二进制文件复制到中的文件夹PATH

$ mkdir -p $HOME/bin && cp ./kubectl $HOME/bin/kubectl && export PATH=$PATH:$HOME/bin

$ echo ‘export PATH=$PATH:$HOME/bin’ >> ~/.bashrc $ kubectl version —short —client

<a name="Df1bx"></a>
## 必需 IAM 权限
<a name="PLHXj"></a>
# 创建 Amazon EKS 集群
- 以下内容使用默认设置创建集群和节点的步骤。
- 但是在创建集群和节点用于生产用途之前，还是需要熟悉所有设置，并部署具有满足要求的配置的集群和节点。有关更多信息，请参阅 创建 [Amazon EKS 集群](https://docs.aws.amazon.com/zh_cn/eks/latest/userguide/create-cluster.html) 和 [Amazon EKS 个节点](https://docs.aws.amazon.com/zh_cn/eks/latest/userguide/eks-compute.html)。
<a name="PcZef"></a>
## 创建集群
- 创建Amazon VPC具有满足 Amazon EKS 要求的公有子网和私有子网的 。
```shell
$ aws cloudformation create-stack \
  --stack-name my-eks-vpc-stack \
  --template-url https://s3.us-west-2.amazonaws.com/amazon-eks/cloudformation/2020-10-29/amazon-eks-vpc-private-subnets.yaml

创建集群IAM角色，并将所需的 Amazon EKS IAM 托管策略附加到该角色。

将以下内容复制到名为 cluster-role-trust-policy.json 的文件中。

{
"Version": "2012-10-17",
"Statement": [
{
 "Effect": "Allow",
 "Principal": {
   "Service": "eks.amazonaws.com"
 },
 "Action": "sts:AssumeRole"
}
]
}

创建角色

$ aws iam create-role \
--role-name myAmazonEKSClusterRole \
--assume-role-policy-document file://"cluster-role-trust-policy.json"

将 Amazon EKS 托管所需的 IAM 策略附加到角色。

$ aws iam attach-role-policy \
--policy-arn arn:aws:iam::aws:policy/AmazonEKSClusterPolicy \
--role-name myAmazonEKSClusterRole

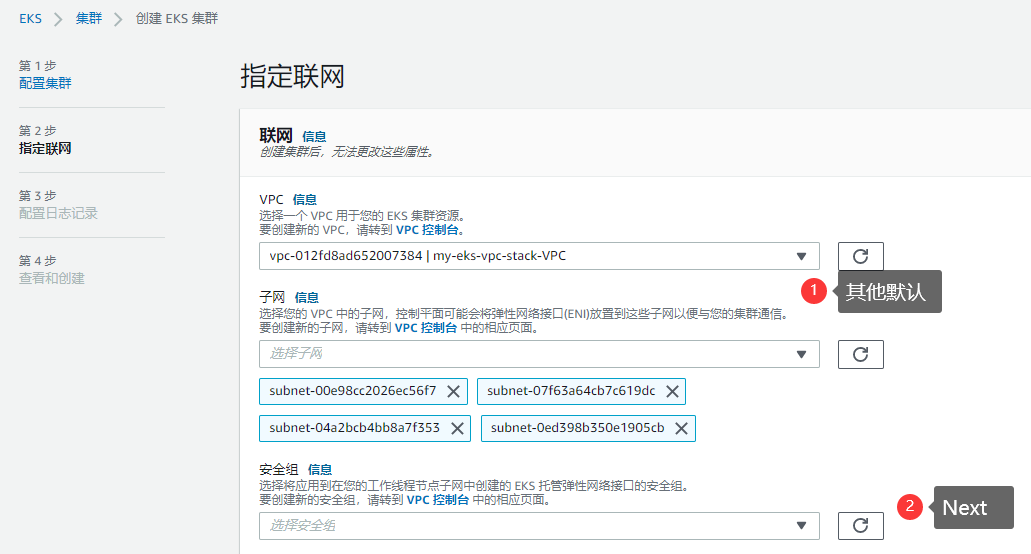

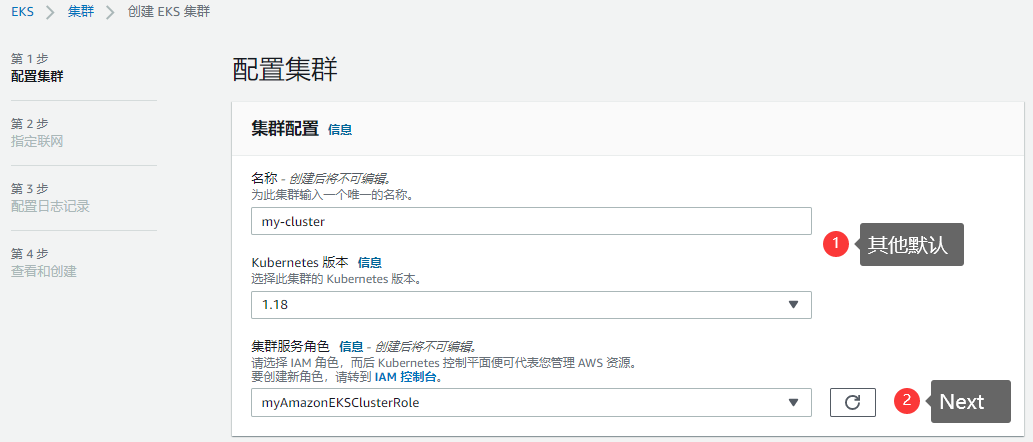

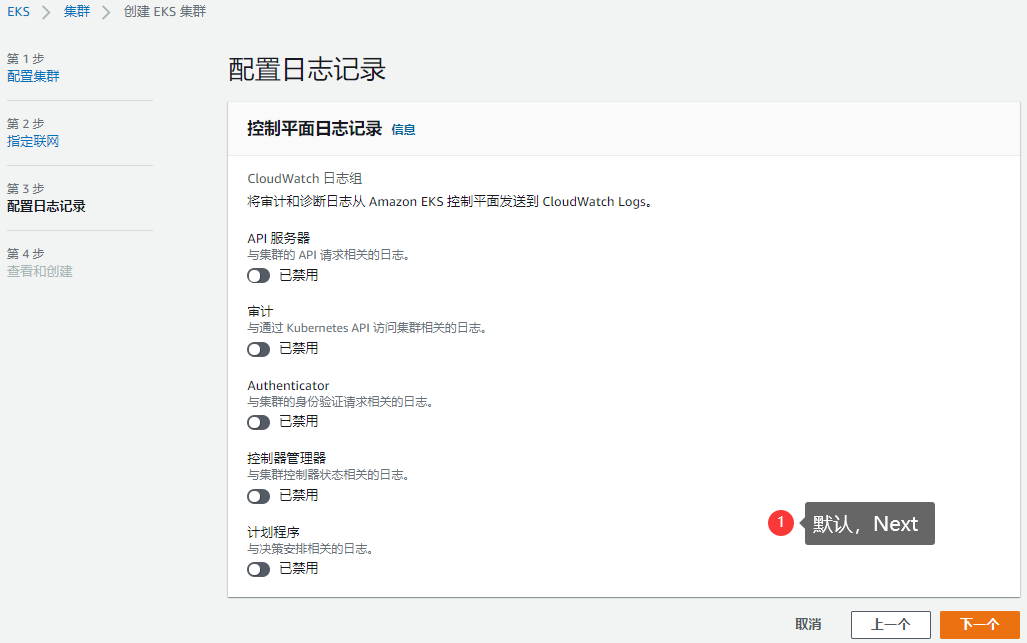

进入控制台界面创建集群: my-cluster

经过 Review and create （审核和创建） 页面上，选择 Create （创建）。
等待几分钟，直到集群预配置过程完成。在状态为 Active （活动）之前，请勿继续执行下一步。

使用 kubectl CLI 与集群通信

为集群创建或更新 kubeconfig 文件。如有必要，请将 us-west-2 替换为您在其中创建集群的区域。
- 默认情况下，在中创建config该文件~/.kube，或者将新集群的配置添加到中的现有config文件~/.kube。
```
aws eks update-kubeconfig \
--region us-west-2 \
--name my-cluster
```
测试配置 ```shell kubectl get svc

输出

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE svc/kubernetes ClusterIP 10.100.0.1 443/TCP 1m


<a name="QhMj8"></a>

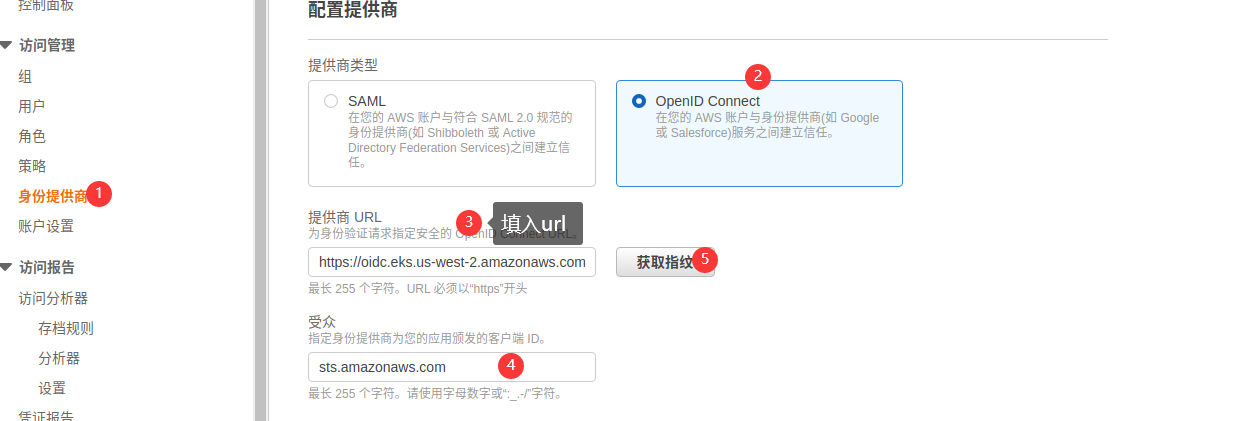

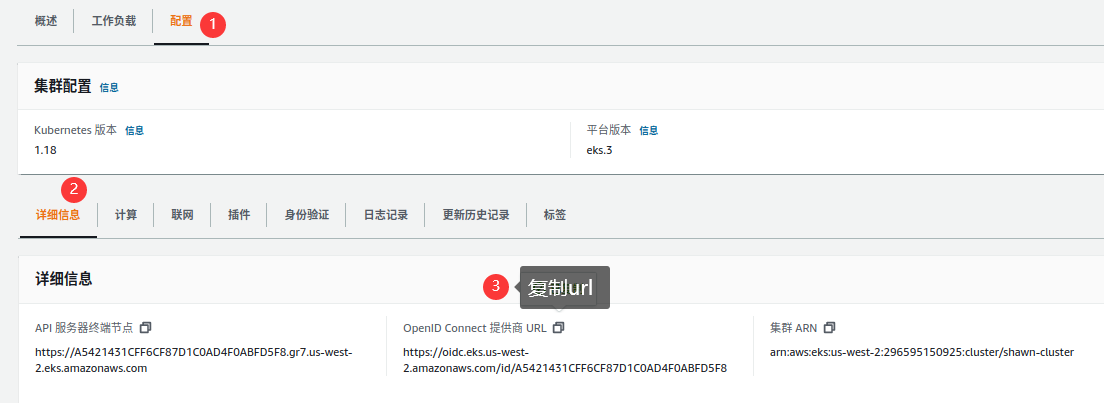

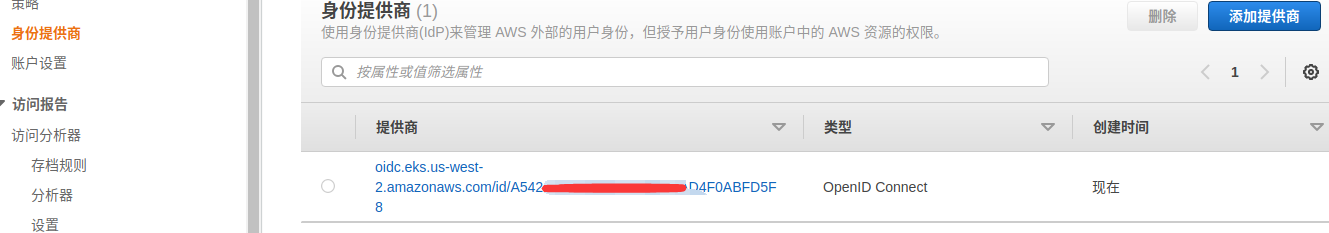

## 创建 IAM OpenID 连接 （OIDC） 提供商
![image.png](https://cdn.nlark.com/yuque/0/2021/png/1471554/1615171156399-1f160231-b445-46ad-b7f5-583745b23eac.png#align=left&display=inline&height=403&margin=%5Bobject%20Object%5D&name=image.png&originHeight=403&originWidth=1104&size=48990&status=done&style=shadow&width=1104)<br />通过以下网址打开 IAM 控制台：[https://console.aws.amazon.com/iam/](https://console.aws.amazon.com/iam/)<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/1471554/1615171286801-d7629d8b-b6ea-4261-a33a-875181379cad.png#align=left&display=inline&height=421&margin=%5Bobject%20Object%5D&name=image.png&originHeight=421&originWidth=1251&size=80441&status=done&style=shadow&width=1251)<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/1471554/1615172216930-5ae6ab80-9483-479f-b8b3-159b0294b0ae.png#align=left&display=inline&height=233&margin=%5Bobject%20Object%5D&name=image.png&originHeight=233&originWidth=1329&size=51655&status=done&style=none&width=1329)
<a name="csVGL"></a>
## 创建节点
有两种常用节点类型：
- **Fargate – Linux** 如果要在 上运行 Linux 应用程序，请选择此类型 AWS Fargate。
- **托管节点 – Linux** 如果要在 – 实例上运行 Amazon Linux 应用程序 Amazon EC2。
**下面演示添加 EC2 作为节点的步骤：**
- 在控制台添加 CNI 插件（EKS Amazon VPC CNI 插件默认安装在集群中，如果没有安装就控制台手动安装）；
   - 这个插件允许 Kubernetes pod 在 pod 中拥有和 VPC 网络中相同的 IP 地址。
- 为 VPC CNI 插件创建一个 IAM 角色，并将所需的 EKS IAM 策略附加到该角色：
   - 创建 cni-role-trust-policy.json 文件，填入内容
      - `<111122223333>` 替换成根账号 ID；
      - `<XXXXXXXXXX45D83924220DC4815XXXXX>` 替换成 OpenID 设置时获取的序列号；
```json
{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Principal": {
        "Federated": "arn:aws:iam::<111122223333>:oidc-provider/oidc.eks.us-west-2.amazonaws.com/id/<XXXXXXXXXX45D83924220DC4815XXXXX>"
      },
      "Action": "sts:AssumeRoleWithWebIdentity",
      "Condition": {
        "StringEquals": {
          "oidc.eks.us-west-2.amazonaws.com/id/<XXXXXXXXXX45D83924220DC4815XXXXX>:sub": "system:serviceaccount:kube-system:aws-node"
        }
      }
    }
  ]
}

为 IAM CNI 插件创建创建 VPC 角色

$ aws iam create-role \
--role-name myAmazonEKSCNIRole \
--assume-role-policy-document file://"cni-role-trust-policy.json"

将 CNI 插件所需的 EKS 策略附加到角色

$ aws iam attach-role-policy \
--policy-arn arn:aws:iam::aws:policy/AmazonEKS_CNI_Policy \
--role-name myAmazonEKSCNIRole

将 VPC CNI 插件使用的 k8s 服务账户与 IAM 角色关联。

将 <111122223333> 替换成根账户 ID

$ aws eks update-addon \
--cluster-name my-cluster \
--addon-name vpc-cni \
--service-account-role-arn arn:aws:iam::<111122223333>:role/myAmazonEKSCNIRole

创建一个节点 IAM 角色，并将所需的 EKS 策略附加到该角色。
- 创建文件 node-role-trust-policy.json，填入内容：
```
{
"Version": "2012-10-17",
"Statement": [
{
 "Effect": "Allow",
 "Principal": {
   "Service": "ec2.amazonaws.com"
 },
 "Action": "sts:AssumeRole"
}
]
}
```
- 创建节点 IAM 角色
```
$ aws iam create-role \
--role-name myAmazonEKSNodeRole \
--assume-role-policy-document file://"node-role-trust-policy.json"
```
- 将所需 EKS 策略附加到角色 ```shell $ aws iam attach-role-policy \ —policy-arn arn:aws:iam::aws:policy/AmazonEKSWorkerNodePolicy \ —role-name myAmazonEKSNodeRole

$ aws iam attach-role-policy \ —policy-arn arn:aws:iam::aws:policy/AmazonEC2ContainerRegistryReadOnly \ —role-name myAmazonEKSNodeRole


- 登录 EKS 控制台，**my-cluster** -> **Configuration** -> **Compute **-> **Add Node Group**
- 在 **Configuration node group** 页面上，填写相应参数，其余选择默认值，然后 **Next**
   - **Name **托管节点组的唯一名称，shawn-nodegroup
   - **Node IAM role name** （节点角色名称），选择 myAmazonEKSNodeRole。
      - 文档中，此角色只能用于此节点组，而不能用于其他节点组
- 在 **Set compute and scaling configuration** (设置计算和扩展配置) 页面，保持默认值，然后 **Next**
- 在 Sepecify networking 页面，选择 SSH Key pair 密钥对，然后 Next
   - 如果没有密钥对，可以创建一个
```shell
$ aws ec2 create-key-pair --region us-west-2 --key-name shawnKeyPair

在 Review and Create (审核并创建) 页面上，Create
等待几分钟，状态为 Active 就可以执行下一步

查看资源

Cluster -> Overview，看到节点列表
Cluster -> Workloads，查看部署到 EKS 的工作负载列表

删除集群和节点

删除节点组和 Fargate 配置文件
- Configuration -> Compute：
  - 选择要删除的节点组
  - 选择要删除的 Fargate Profile（配置文件）
删除集群
删除 VPC AWS CloudFormation 堆栈
删除 IAM Role
- IAM Console -> Roles
  - 删除 myAmazonEKSClusterRole
  - 删除 myAmazonEKSFargatePodExecutionRole 或 myAmazonEKSNodeRole
  - 删除 myAmazonEKSCNIRole

部署 Kubernetes Dashboard（Web UI）

本教程将指导您完成将 Kubernetes 控制面板部署到 Amazon EKS 集群的过程，包括 CPU 和内存指标。它还帮助您创建可用于安全地连接到控制面板以查看和控制集群的 Amazon EKS 管理员服务账户。

前提：已安装 Kubernetes Metrics Server

Kubernetes Metrics Server 是集群中资源使用情况数据的聚合器，它在 Amazon EKS 集群中默认不部署。
部署步骤：
- 使用以下命令部署 Metrics Server：
```
$ kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
```
- 使用以下命令验证 metrics-server 部署是否运行所需数量的 Pod： ```shell $ kubectl get deployment metrics-server -n kube-system

输出

NAME READY UP-TO-DATE AVAILABLE AGE metrics-server 1/1 1 1 6m

<a name="nQFJS"></a>
## 部署 Dashboard
- 北京和宁夏 中国以外的所有区域：
```shell
$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.5/aio/deploy/recommended.yaml

北京和宁夏中国：参考文档

创建 eks-admin 服务账户和集群角色绑定

默认情况下，Kubernetes 控制面板用户的权限是有限的。在此部分，将创建一个可以使用管理员权限的账号 eks-admin 来和集群角色绑定。

使用以下文本创建一个名为 eks-admin-service-account.yaml 的文件。 ```json apiVersion: v1 kind: ServiceAccount metadata: name: eks-admin namespace: kube-system

apiVersion: rbac.authorization.k8s.io/v1beta1 kind: ClusterRoleBinding metadata: name: eks-admin roleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: cluster-admin subjects:

kind: ServiceAccount name: eks-admin namespace: kube-system ```

将此配置应用到集群中

$ kubectl apply -f eks-admin-service-account.yaml

连接到 Dashboard

现在，已将 Kubernetes 控制面板部署到集群，并且已具有可用于查看和控制集群的管理员服务账户，可使用该服务账户连接到控制面板。

检索 eks-admin 服务账户的身份验证令牌。从输出中复制值。您可以使用此令牌连接到控制面板。 ```shell $ kubectl -n kube-system describe secret $(kubectl -n kube-system get secret | grep eks-admin | awk ‘{print $1}’)

输出

Name: eks-admin-token-b5zv4 Namespace: kube-system Labels: Annotations: kubernetes.io/service-account.name=eks-admin kubernetes.io/service-account.uid=bcfe66ac-39be-11e8-97e8-026dce96b6e8

Type: kubernetes.io/service-account-token

Data

ca.crt: 1025 bytes namespace: 11 bytes token:


- 启动 kubectl proxy
```shell
$ kubectl proxy

要访问控制面板终端节点，请使用 Web 浏览器打开以下链接：http://localhost:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/#!/login。

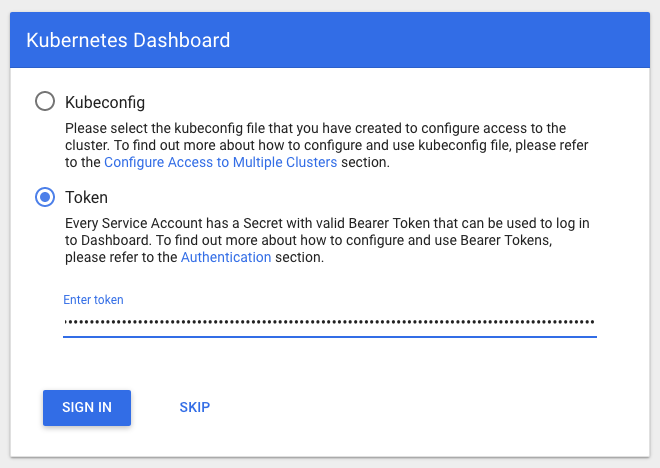

选择 Token （令牌），将上一个命令<authentication_token>的输出粘贴到 Token （令牌）字段中，然后选择 SIGN IN （登录）。

AWS EKS 快速使用 - 图5 :::info 可能需要等待几分钟，之后 CPU 和内存指标才会显示在控制面板中。 :::

使用 Amazon ECR

前提

具有足够权限的 IAM 账户
安装 AWC CLI
安装 Docker

创建 Docker Image

此部分，将在本地环境中创建一个基于 NodeJS 的简单 Web 服务，并在本地系统中测试此映像，然后将此映像推送至 ECR，以便能在 EKS 中使用它。

创建 NodeJS web 服务的 Docker Image

使用 Express.js 框架创建一个 NodeJS Web 应用；
创建 Dockerfile 文件
- 选择 node:12 作为基础镜像，它已经安装了 Node.js 和 NPM；
- 创建一个目录来保存镜像中的应用程序代码，作为应用程序的工作目录；
- 使用 npm 安装应用程序的依赖
- 将程序源码拷贝到镜像中
- 将应用程序绑定到端口，对应用程序中监听的端口
- 启动命令 ```dockerfile FROM node:12

Create app directory

WORKDIR /usr/src/app

Install app dependencies

A wildcard is used to ensure both package.json AND package-lock.json are copied

COPY package*.json ./ RUN npm install

Bundle app source

COPY . .

EXPOSE 3000

CMD [“node”, “app.js”]

:::info
这里将 package.json 与源码分开复制，而不是复制整个工作目录，是为了利用缓存的 Docker 层。通常 package.json 变化少，这样单独放在前面，前面几层的 Docker 层可以重复利用。
:::
- 在与 Dockerfile 相同的目录中创建一个 **.dockerignore** 文件，其中包含以下内容：
   - 这样可以防止将本地模块和调试日志复制到 Docker 镜像上

node_modules npm-debug.log


- cd 到具有 Dockerfile 的目录，构建镜像
```shell
$ docker build -t <your username>/node-web-app .
#构建完成后查看Image
$ docker images

运行镜像进行测试

使用 -d 运行镜像以分离模式运行容器，使容器在后台运行， -p 标志将公共端口重定向到容器内的私有端口，运行之前构建的镜像：
```
$ docker run -p 49160:3000 -d <your username>/node-web-app
```
如果需要进入容器内部，你可以使用 exec 命令：
```
# Enter the container
$ docker exec -it <container id> /bin/bash
```
推送 Image 到 ECR
:::info 注意替换命令中的 region、aws_account_id :::

向 ECR 验证身份

$ aws ecr get-login-password --region us-west-2 | docker login --username AWS --password-stdin aws_account_id.dkr.ecr.region.amazonaws.com

创建 ECR 存储库

创建一个 shawn-demo 的存储库，稍后将 Image 推送至此

aws ecr create-repository \
--repository-name shawn-demo \
--image-scanning-configuration scanOnPush=true \
--region us-west-2

Tag and Push Image to ECR ```shell $ docker tag node-web-app:latest aws_account_id.dkr.ecr.us-west-2.amazonaws.com/shawn-demo:latest

$ docker push aws_account_id.dkr.ecr.us-west-2.amazonaws.com/shawn-demo:latest


- Pull Image from ECR
```shell
$ docker pull aws_account_id.dkr.ecr.us-west-2.amazonaws.com/shawn-demo:latest

Delete Image from ECR

$ aws ecr batch-delete-image \
    --repository-name shawn-demo \
    --image-ids imageTag=latest

删除存储库
- 默认情况下，不能删除包含映像的存储库；但是，—force 标记允许此操作
```
$ aws ecr delete-repository \
 --repository-name shawn-demo \
 --force
```

部署 NodeJS 应用到 EKS

编写应用的 yaml 文件:
- 如果服务不需要对外暴露，仅供内部使用，Service Type 使用默认的 Cluster IP 就可以；
- 如果服务需要对外暴露访问（例如 frontend ），在 AWS 云平台上需要使用 Service Type: LoadBalancer，AWS 会自动为服务创建 Network LoadBalancer，提供一个 External IP 供外网访问。 ```yaml
  deploy
  apiVersion: apps/v1 kind: Deployment metadata: name: shawn-demo spec: selector: matchLabels: app: shawn-demo replicas: 2 template: metadata: labels: app: shawn-demo spec: containers:
  - name: shawn-demo image: aws_account_id.dkr.ecr.us-west-2.amazonaws.com/shawn-demo:latest ports:
    - containerPort: 3000

service

apiVersion: v1 kind: Service metadata: name: web-demo spec: ports:

- port: 80
  protocol: TCP
  targetPort: 3000

selector: app: shawn-demo type: LoadBalancer


- 部署应用
```shell
$ kubectl apply -f node-demo-deploy.yaml
$ kubectl get svc -o wide
#输出
NAME         TYPE           CLUSTER-IP     EXTERNAL-IP                                PORT(S)
kubernetes   ClusterIP      10.100.0.1     <none>                                     443/TCP
web-demo     LoadBalancer   10.100.17.70   ab22xxxxx107.us-west-2.elb.amazonaws.com   80:31826/TCP

测试：在浏览器中使用 Service: web-demo 提供的 External IP 就可以访问到服务
