在前面的课程中，我们完成了 IotHub 上行数据处理的功能。截止目前，IotHub 使用 MongoDB 作为数据存储，这很好，不过在物联网的应用中，在某些情况下，我们可能还会用到别的存储方案，比如说时序数据库，那么这一节我们就来聊聊时序数据库。

时序数据

首先让我们来看一下什么是时序数据。时序数据是一类按照时间维度进行索引的数据，它记录了某个被测量的实体在一定时间范围内，每个时间点上的一组测试值。比如说，传感器上传的大棚每小时的湿度和温度数据、A 股中某支股票每个时间点的股价、计算机系统的监控数据等，都属于时序数据，时序数据有以下一些特点：

  • 数据量较大，写入操作是持续且平稳的，而且写多读少；
  • 只有写入操作，几乎没有更新操作，比如去修改大棚温度和湿度的历史数据，那是没有什么意义的；
  • 没有随机删除，即使删除也是按照时间范围进行删除。 删除大棚 08:35 的温度记录没有任何实际意义，但是删除 6 个月以前的记录是有意义的。
  • 数据实时性和时效性很强，数据随着时间的推移不断追加，旧数据很快失去意义。
  • 大部分以时间和实体为维度进行查询，很少以测试值为维度查询，比如会去查询某个大棚某个时间段的温度数据，但是很少会去查温度高于多少度的记录。

如果说你的业务数据符合上面的条件，比如，你的业务数据属于监控、运维类的数据，或者你的数据需要用折线图之类的进行可视化，那么你就可以考虑使用时序数据库。

时序数据库

时序数据库就是用来存储时序数据的数据库，时序数据库相较于传统的关系型数据和非关系型数据库而言，专门优化了对时序数据的存储，开源的时序数据库有 InfluxDB、OpenTSDB、TimeScaleDB 等。在本课程中，我们使用 InfluxDB 数据库进行演示。
时序数据库有以下几个概念。

  • Metric：度量，可以当作关系型数据库中的表（table）。
  • Data Point：数据点，可以当作关系型数据库的中的行（row）。
  • Timestamp：时间戳，数据点生成时的时间戳。
  • Field：测量值，比如温度和湿度
  • Tag：标签，用于标识数据点，通常用来标识数据点的来源，比如温度和湿度数据来自哪个大棚，可以当作关系型数据库表的主键。

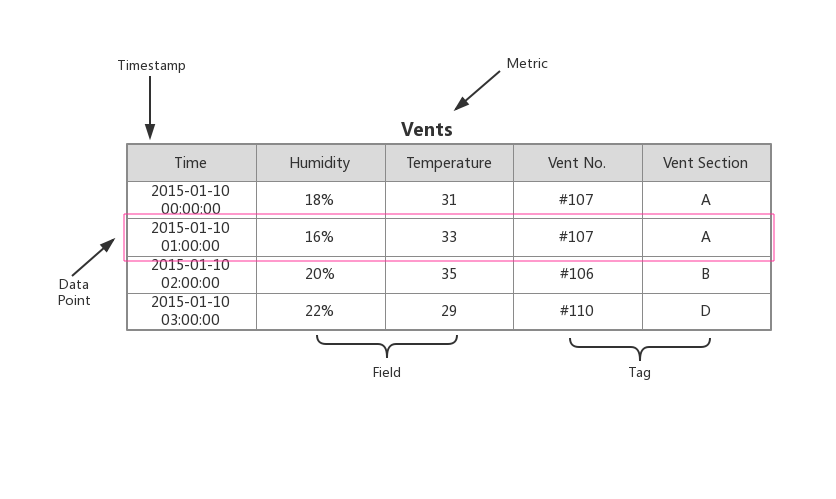

我画了一张图来方便大家理解这几个概念：
17.时序数据库 - 图1
Vents：度量 Metric，存储所有大棚的温度和湿度数据
Humidiity 和 Temperature：测量值 Field
Vent No. 和 Vent Section： Tag 标签，标识测量值来自于哪个大棚
Time：时间戳 Timestamp
框起来的这部分就是一个 Data Point，包含 Timestamp、Field、Tag

收集设备连接状态变化的数据

本课程选择将 IotHub 中的一些状态监控的数据存入 InfluxDB 来演示如何使用时序数据库，目前我们的数据中，设备连接状态变化（上线/下线）可以算作一种时序数据，我们将这个数据加入时序数据库，这样就可以看到设备连接状态的变化情况，对故障排查也是有帮助的。

安装 InfluxDB

根据 InfluxDB 1.7 documentation 下载安装对应平台的 InfluxDB，本课程里使用的 InfluxDB 版本为 1.7.6。
请按照文档里的步骤配置并运行 InfluxDB，默认情况下 InfluxDB 运行在localhost:8086。
首先，我们创建一个数据库：

  • 运行 InfluxDB CLI：influx

    1. onnected to http://localhost:8086 version 1.7.6
    2. InfluxDB shell version: 1.7.6
    3. Enter an InfluxQL query

  • 然后输入create database iothub，回车，数据库就创建好了。

    存储数据

    接下来做的事情就比较简单了，IotHub 在获取到设备上线和下线时间时，将对应的数据写入 InfluxDB，这里我们使用 InfluxDB 的 Node.js 库 Influx。

    在 InfluxDB 中，度量 Metric 被称为 Measurement。

  1. //IotHub_Server/services/influxdb_service.js
  2. const Influx = require('influx')
  3. const influx = new Influx.InfluxDB({
  4.     host: process.env.INFLUXDB,
  5.     database: 'iothub',
  6.     schema: [
  7.         {
  8.             measurement: 'device_connections',
  9.             fields: {
  10.                 connected: Influx.FieldType.BOOLEAN
  11.             },
  12.             tags: [
  13.                 'product_name', 'device_name'
  14.             ]
  15.         }
  16.     ]
  17. })
  18. class InfluxDBService{
  19.     sstatic writeConnectionData({productName, deviceName, connected, ts}) {
  20.         var timestamp = ts == null ? Math.floor(Date.now() / 1000) : ts
  21.         influx.writePoints([
  22.             {
  23.                 measurement: 'device_connections',
  24.                 tags: {product_name: productName, device_name: deviceName},
  25.                 fields: {connected: connected},
  26.                 timestamp: timestamp
  27.             }
  28.         ], {
  29.             precision: 's',
  30.         }).catch(err => {
  31.             console.error(`Error saving data to InfluxDB! ${err.stack}`)
  32.         })
  33.     }
  34. }
  35. module.exports = InfluxDBService

这里使用 Measurement：”device_connections” 来存储设备连接状态变化的数据，Tag 为一个二元组（ProductName, DeviceName），可以唯一标识一台设备，Field 是一个布尔值，标识设备的连接状态。我们在设备上线/下线时，调用相应的方法：

  1. //IotHub_Server/models/device.js
  2. deviceSchema.statics.addConnection = function (event) {
  3.     var username_arr = event.username.split("/")
  4.     let productName = username_arr[0];
  5.     let deviceName = username_arr[1];
  6.     this.findOne({product_name: productName, device_name: deviceName}, function (err, device) {
  7.         if (err == null && device != null) {
  8.            ...
  9.             influxDBService.writeConnectionData({
  10.                 productName: productName,
  11.                 deviceName: deviceName,
  12.                 connected: true,
  13.                 ts: event.connected_at
  14.             })
  15.         }
  16.     })
  17. }
  18. deviceSchema.statics.removeConnection = function (event) {
  19.     var username_arr = event.username.split("/")
  20.     let productName = username_arr[0];
  21.     let deviceName = username_arr[1];
  22.     this.findOne({product_name: productName, device_name: deviceName}, function (err, device) {
  23.         if (err == null && device != null) {
  24.             ...
  25.             influxDBService.writeConnectionData({
  26.                 productName: productName,
  27.                 deviceName: deviceName,
  28.                 connected: false
  29.             })
  30.         }
  31.     })
  32. }

最后运行IotHub_Device/samples/connect_to_server.js，等看到device is online的输出以后，按Ctrl+C终止程序，重复操作几次之后运行：influx -precision -s，接着查询device_connections:

  1. use iothub
  2. select * from device_connections

这时，我们会看到，设备的连接状态变化已经被存入了 InfluxDB：

  1. Connected to http://localhost:8086 version 1.7.6
  2. InfluxDB shell version: 1.7.6
  3. Enter an InfluxQL query
  4. > use iothub
  5. Using database iothub
  6. > select * from device_connections
  7. name: device_connections
  8. time       connected device_name product_name
  9. ----       --------- ----------- ------------
  10. 1559046440 true      60de4bqyu   IotApp
  11. 1559046442 false     60de4bqyu   IotApp
  12. 1559046443 true      60de4bqyu   IotApp
  13. 1559046444 false     60de4bqyu   IotApp
  14. >

influx -precision -s 告诉 InfluxDB 使用 UNIX 时间戳格式来显示 time 字段。

通常我们可以将这些监控数据可视化，但这已经超出了本课程的范围，就留给大家自行去实现了。

本课程的第二部分，上行数据处理就结束了。接下来我们进入第三部分： 下行数据处理。
