概述

在本文中，我们将会介绍如何使用Prometheus Operator简化在Kubernetes下部署和管理Prmetheus的复杂度。

Prometheus Operator 功能说明

Operator 就是针对管理特定应用程序的，在Kubernetes基本的Resource和Controller的概念上，以扩展Kubernetes api的形式。帮助用户创建，配置和管理复杂的有状态应用程序。从而实现特定应用程序的常见操作以及运维自动化。

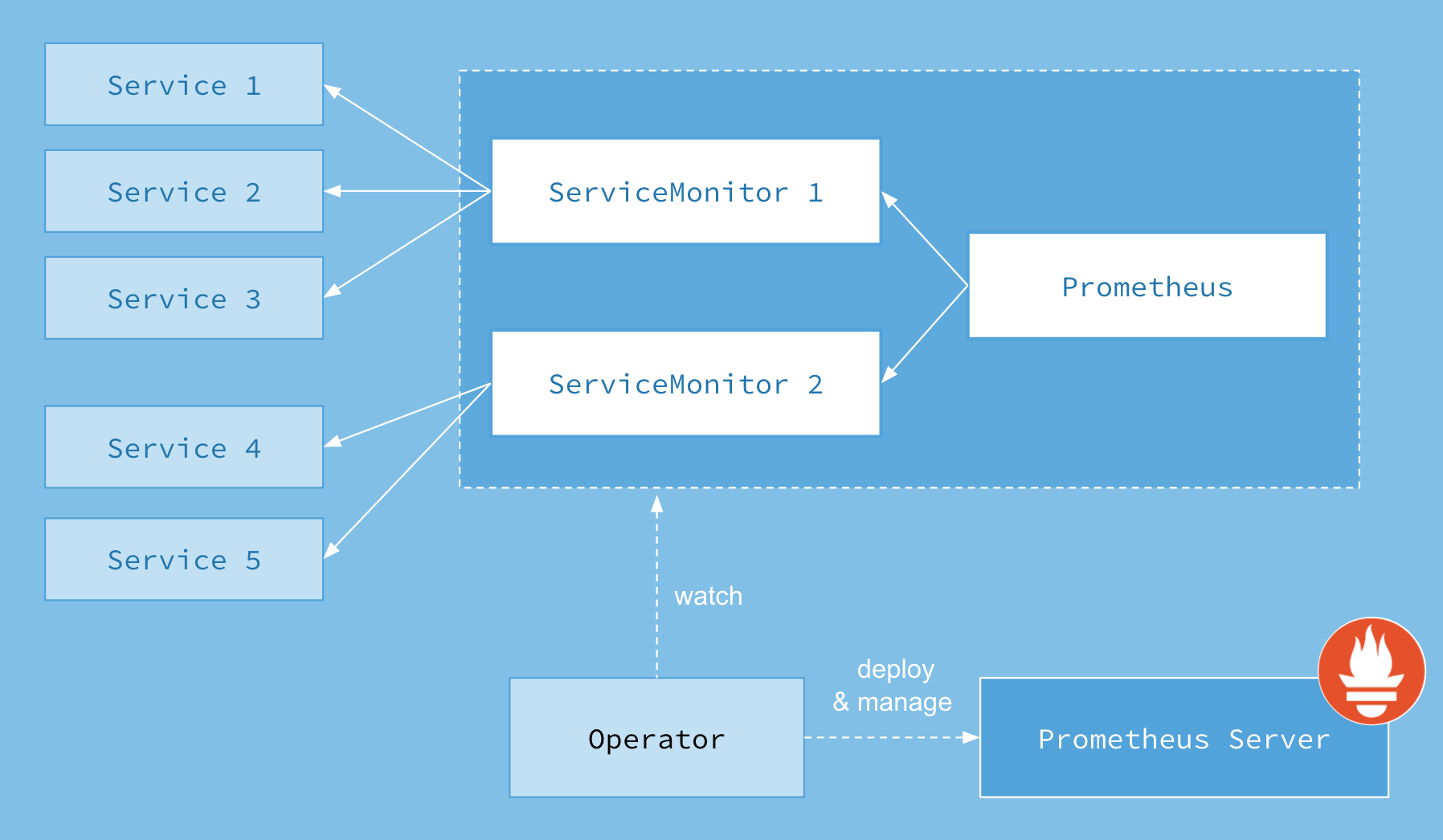

Prometheus Operator的架构示意图：

Prometheus的本职就是一组用户自定义的CRD资源以及Controller的实现，Prometheus Operator负责监听这些自定义资源的变化，并且根据这些资源的定义自动化的完成如Prometheus Server自身以及配置的自动化管理工作。

目前，Prometheus Operator 提供的了 5 类资源：

Prometheus：声明式创建和管理Prometheus Server实例；
ServiceMonitor：负责声明式的管理 Service 级别监控配置；
PodMonitor：负责声明式的管理 Pod 级别监控配置；
PrometheusRule：负责声明式的管理告警配置；
Alertmanager：声明式的创建和管理Alertmanager实例。

Operator 安装

下面，我们第一步来安装 Prometheus Operator。
在Kubernetes中安装Prometheus Operator非常简单，用户可以从以下地址中拉取 Prometheus Operator 的源码：

git clone https://github.com/coreos/prometheus-operator.git

这里，我们为Promethues Operator创建一个单独的命名空间monitoring：

kubectl create namespace monitoring

由于需要对Prometheus Operator进行RBAC授权，而默认的bundle.yaml中使用了default命名空间，因此，在安装Prometheus Operator之前需要先替换一下bundle.yaml文件中ClusterRoleBinding以及ServiceAccount的namespace定义。
通过运行一下命令安装Prometheus Operator的Deployment实例：

kubectl -n monitoring apply -f bundle.yaml
# clusterrolebinding.rbac.authorization.k8s.io/prometheus-operator created
# clusterrole.rbac.authorization.k8s.io/prometheus-operator created
# deployment.apps/prometheus-operator created
# serviceaccount/prometheus-operator created

Prometheus Operator通过Deployment的形式进行部署，为了能够让Prometheus Operator能够监听和管理Kubernetes资源同时也创建了单独的ServiceAccount以及相关的授权动作。

创建Prometheus实例

当集群中已经安装 Prometheus Operator 之后，对于部署 Prometheus Server 实例就变成了声明一个 Prometheus 资源，如下所示，我们在Monitoring命名空间下创建一个Prometheus实例：

apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  name: inst
  namespace: monitoring
spec:
  # 支持额外通过 secret 的方式增加 scrape 监控配置
  additionalScrapeConfigs:
    key: additional-scrape-configs.yaml
    name: prometheus-operator-prometheus-scrape-config
  # Alert Manage 相关配置
  alerting:
    alertmanagers:
    - apiVersion: v2
      name: prometheus-operator-alertmanager
      namespace: default
      pathPrefix: /
      port: web
  # 禁用 admin API
  enableAdminAPI: false
  # 设置 url
  externalUrl: http://prometheus-operator-prometheus.default:9090
  # 启动本地端口
  listenLocal: false
  # 日志配置
  logFormat: logfmt
  logLevel: info
  paused: false
  # 设置关联全部的 PodMonitor
  podMonitorNamespaceSelector: {}
  podMonitorSelector:
    matchLabels:
      release: prometheus-operator
  portName: web
  # 副本数量
  replicas: 2
  # 资源限制
  resources:
    limits:
      cpu: "5"
      memory: 40Gi
    requests:
      cpu: "1"
      memory: 400Mi
  retention: 10d
  routePrefix: /
  # 设置关联的rule
  ruleNamespaceSelector: {}
  ruleSelector:
    matchLabels:
      app: prometheus-operator
      release: prometheus-operator
  securityContext:
    fsGroup: 2000
    runAsNonRoot: true
    runAsUser: 1000
  # 指定资源账户
  serviceAccountName: prometheus-operator-prometheus
  # 设置关联全部的 serviceMonitor
  serviceMonitorNamespaceSelector: {}
  serviceMonitorSelector: {}
  # 存储声明
  storage:
    volumeClaimTemplate:
      spec:
        accessModes:
        - ReadWriteOnce
        resources:
          requests:
            storage: 60Gi
        storageClassName: local-path

将以上内容保存到prometheus-inst.yaml文件，并通过kubectl进行创建：

kubectl create -f prometheus-inst.yaml
# prometheus.monitoring.coreos.com/inst-1 created

此时，查看default命名空间下的statefulsets资源，可以看到Prometheus Operator自动通过Statefulset创建的Prometheus实例：

kubectl -n monitoring get statefulsets
# NAME              DESIRED   CURRENT   AGE
# prometheus-inst   2         2         1m

添加集群内服务监控

添加监控配置项是 Prometheus 中常用的运维操作之一，为了能够自动化的管理Prometheus的配置，Prometheus Operator使用了自定义资源类型ServiceMonitor来描述监控对象的信息。
这里我们首先在集群中部署一个示例应用，将以下内容保存到 example-app.yaml，并使用kubectl命令行工具创建：

kind: Service
apiVersion: v1
metadata:
  name: example-app
  labels:
    app: example-app
spec:
  selector:
    app: example-app
  ports:
  - name: web
    port: 8080
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: example-app
  labels:
    app: example-app
spec:
  replicas: 3
  selector:
    matchLabels:
      app: example-app
  template:
    metadata:
      labels:
        app: example-app
    spec:
      containers:
      - name: example-app
        image: fabxc/instrumented_app
        ports:
        - name: web
          containerPort: 8080

通过 kubectl 命令行工具来创建：

kubectl apply -f ./example-app.yaml

上述示例应用会通过Deployment创建3个Pod实例，并且通过Service暴露应用访问信息。
此时，我们可以在集群内访问对应的 Service Cluster IP 来调用查询看看：

kubectl get svc
# NAME                                           TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
# example-app                                    ClusterIP   10.233.55.121   <none>        8080/TCP                     6m19s
curl http://10.233.55.121:8080/metrics
# # HELP codelab_api_http_requests_in_progress The current number of API HTTP requests in progress.
# # TYPE codelab_api_http_requests_in_progress gauge
# codelab_api_http_requests_in_progress 2
# # HELP codelab_api_request_duration_seconds A histogram of the API HTTP request durations in seconds.
# # TYPE codelab_api_request_duration_seconds histogram
# codelab_api_request_duration_seconds_bucket{method="GET",path="/api/bar",status="200",le="0.0001"} 0
# ...

在Prometheus Operator中，则可以直接声明一个 ServiceMonitor 对象来实现添加监控配置，如下所示：

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: example-app
  namespace: monitoring
  labels:
    team: frontend
spec:
  namespaceSelector:
    matchNames:
    - default
  selector:
    matchLabels:
      app: example-app
  endpoints:
  - port: web

通过定义 selector 中的标签定义选择监控目标的 Pod 对象，同时在 endpoints 中指定 port 名称为 web 的端口。默认情况下ServiceMonitor和监控对象必须是在相同Namespace下的。在本示例中由于Prometheus是部署在Monitoring命名空间下，因此为了能够关联default命名空间下的example对象，需要使用namespaceSelector定义让其可以跨命名空间关联ServiceMonitor资源。
保存以上内容到example-app-service-monitor.yaml文件中，并通过kubectl创建：

kubectl create -f example-app-service-monitor.yaml
# servicemonitor.monitoring.coreos.com/example-app created

如果希望ServiceMonitor可以关联任意命名空间下的标签，则通过以下方式定义：

spec:
  namespaceSelector:
    any: true

如果监控的Target对象启用了BasicAuth认证，那在定义ServiceMonitor对象时，可以使用endpoints配置中定义basicAuth如下所示：

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: example-app
  namespace: monitoring
  labels:
    team: frontend
spec:
  namespaceSelector:
    matchNames:
    - default
  selector:
    matchLabels:
      app: example-app
  endpoints:
  - basicAuth:
      password:
        name: basic-auth
        key: password
      username:
        name: basic-auth
        key: user
    port: web

其中basicAuth中关联了名为basic-auth的Secret对象，用户需要手动将认证信息保存到Secret中:

apiVersion: v1
kind: Secret
metadata:
  name: basic-auth
data:
  password: dG9vcg== # base64编码后的密码
  user: YWRtaW4= # base64编码后的用户名
type: Opaque

添加服务监控后，你可以在 Prometheus 页面查询对应的指标信息等。

添加集群外实例监控

在上文中，我们已经知道了如何通过 ServiceMonitor 自定义资源对象来添加 K8s 集群内部的 Server 的监控。那么对于集群外部呢？我们应该如何添加对应的监控配置呢？
集群外添加监控时，就需要依赖到我们之前在 Prometheus CR 中设置的 additionalScrapeConfigs 配置了。
我们再来回顾一下当时的配置：

spec:
  # 支持额外通过 secret 的方式增加 scrape 监控配置
  additionalScrapeConfigs:
    key: additional-scrape-configs.yaml
    name: prometheus-operator-prometheus-scrape-config

其中：

additionalScrapeConfigs 表示需要额外通过 secret 的方式增加 scrape 监控配置。
name 对应的是 secret 的名称。
additional-scrape-configs.yaml 对应的是 secret 中对应的 key 的名称。

Prometheus Operator 将会从对应的 Secret 中检测到希望的配置被提交到 Prometheus 中生效的。

下面，我们来以一个示例来演示一下。我们创建一个 additional-scrape-configs.yaml 文件，示例如下：

- job_name: linuxbase
  scrape_interval: 15s
  scrape_timeout: 10s
  metrics_path: /metrics
  scheme: http
  static_configs:
  - targets:
    - 172.10.0.23:9100

然后，我们创建一个 Secret：

kubectl create secret generic prometheus-operator-prometheus-scrape-config --from-file=additional-scrape-configs.yaml --dry-run=true -o yaml > secret.yaml

提交到 K8s 集群中：

kubectl apply -f secret.yaml

稍等片刻，查看prometheus的target列表即可。
