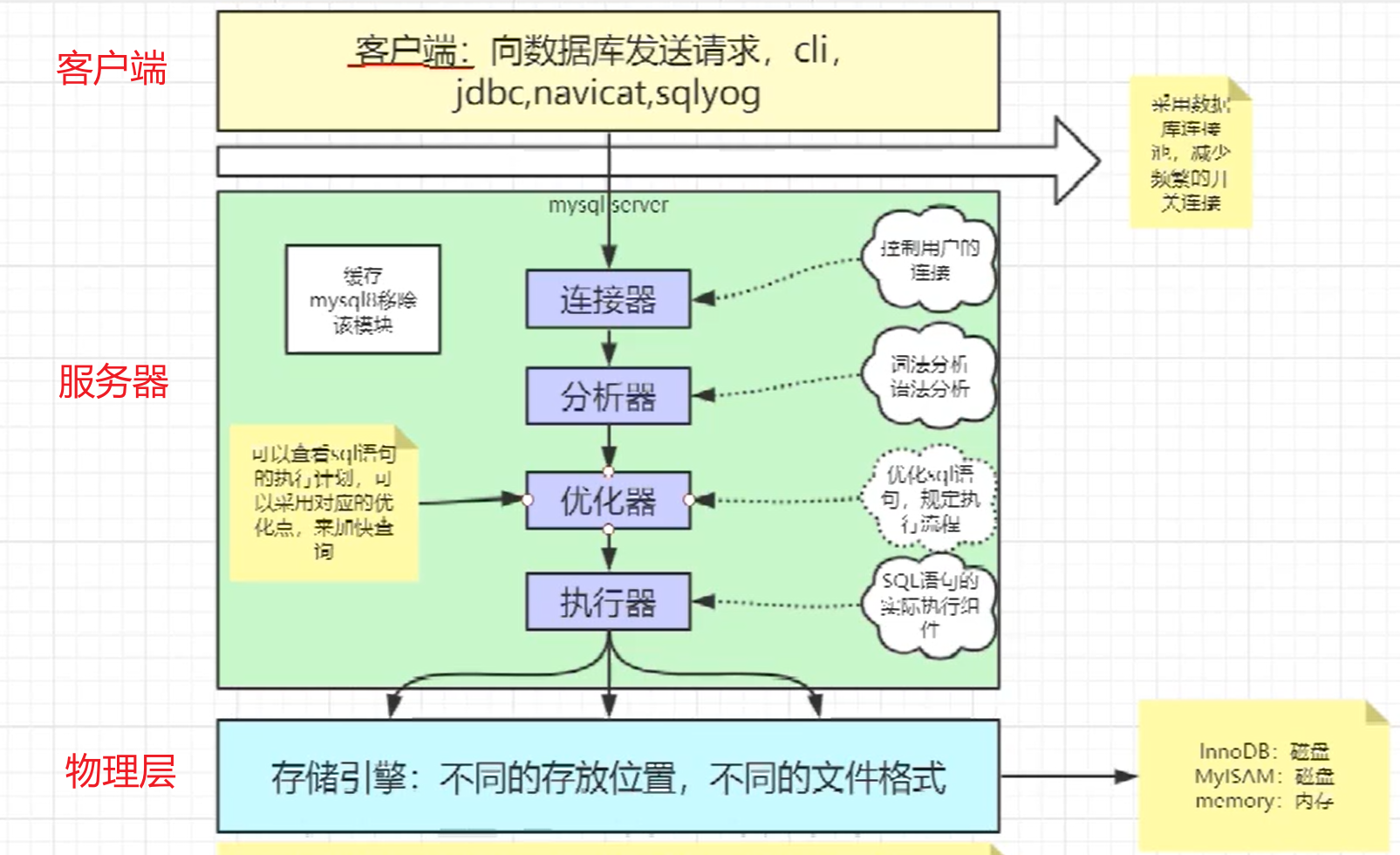

1，整体架构


  • 客户端：各种语言 SDK，图形化管理工具，用来给 MySql 服务器发送请求
  • 服务器，一个独立的进程，用来处理客户端的请求
    • 连接器：管理缓存客户端的连接（连接池）
    • 分析器：对 SQL 语言进行词法，语法分析，判断是否可执行（AST 语法分析树）
    • 优化器：对 SQL 进行优化调整，使用 MySql 认为最优的执行计划
      • CBO：基于成本优化
      • RBO：基于规则优化
    • 执行器：按照最优的执行计划执行上述的 SQL

  • 物理层：通过指定的存储引擎用不同的文件格式将数据持久化到磁盘文件

    2，MySql 的存储引擎


    1，InnoDB


  • .frm：存储表结构或者元数据

  • .ibd：存储真实的数据（包括索引等数据）

    2，Myisam


  • .frm：存储表结构或者元数据

  • .MYD：存储真实的数据（MY Data）
  • .MYI：存储索引数据（MY Index）

    3，MySql 的日志

    1，Bin Log

    属于服务器，用来实现主从复制，默认不开启

    2，Undo Log

    属于 InnoDB 存储引擎，用来实现原子性

    3，Redo Log

    属于 InnoDB 存储引擎，用来实现持久性
