介绍

LB集群原理：当用户的请求过来时，会直接分发到director server上，然后它把用户的请求根据设置号的调度算法，智能均衡地分发到后端真正的服务器上（real server），为保证用户请求一致，通常需要共享存储

LVS：Linux virtual server虚拟服务器，已经是Linux内核标准的一部分
LVS架构从逻辑上分为调度层，server集群层和共享存储层
官方参考文档：http://www.linuxvirtualserver.org/Documents.html

LVS组成

ipvs（IP virtual server）：工作于内核空间，是真正实现调度的代码
ipvsadm：工作在用户空间，负责ipvs内核框架编写规则，定义谁是集群服务器，谁是后端真实的服务器

相关术语

DR：director server 前端负载均衡节点
RS：real server 后端真正的服务器
VIP：虚拟IP地址，用户请求目标的IP地址
RIP：真实的IP地址，内部主机通讯的IP地址
CIP：客户端的IP地址

工作模型

NAT
DR
TUN
FULL-ANT

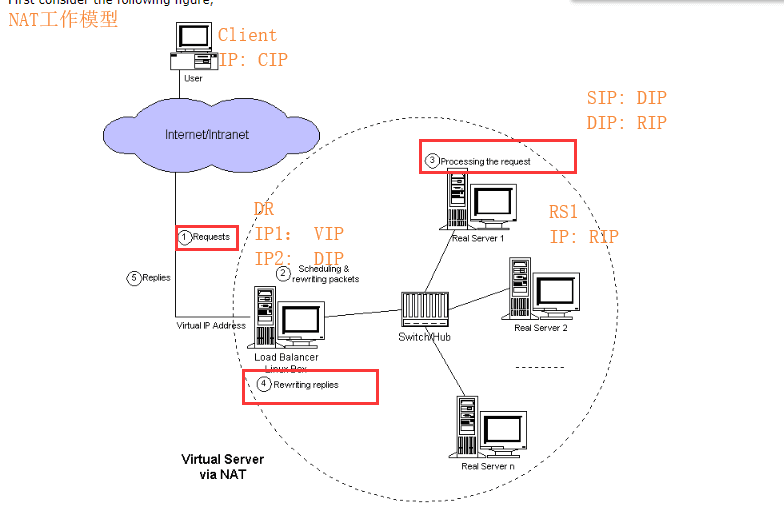

NAT模型

工作流程

  1. 用户访问服务器集群提供的服务时，发往VIP的请求数据包到达DR（负载均衡设备）
  2. DR检查数据包的目的地址和端口，根据虚拟服务器（LVS）规则表匹配虚拟服务器服务，通过调度算法从集群中选取RS，并将连接添加到记录已连接的hash表中
  3. 将目标地址和数据包的端口重写为所有RS的目的地址和端口，并将数据包转发给相对应的RS
  4. 当回复数据包返回时，DR将数据包的源地址和端口重写为虚拟服务器的VIP和端口
  5. 当连接中止或者连接超时后，连接记录将从hash表中删除


特性

  1. RS应该使用私有IP地址，网关要为DIP
  2. DIP（DR对内的IP）和RIP属于同一个网段
  3. 请求报文和响应报文都要经过DR
  4. 支持端口映射

  5. RS可以使用任意操作系统

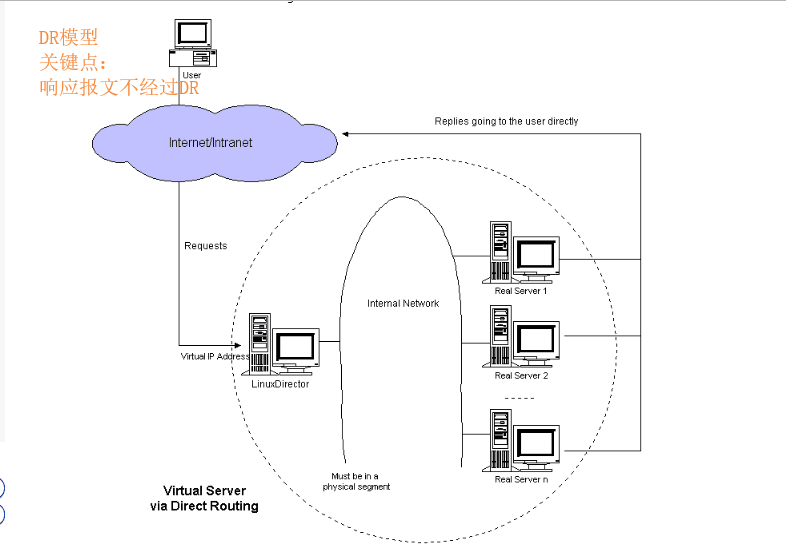

    DR模型-响应报文不经过DR


    工作流程

  6. 用户访问服务器集群提供的服务时，发往VIP的请求数据包到达DR（负载均衡设备）（VIP地址由DR和RS共享）

  7. 负载均衡设备配置VIP地址，用于接收请求数据包，并将数据包路由到选定的RS上
  8. 所有的RS的非arp别名接口（一般选取环回接口）都配置了VIP地址，或者将发往VIP地址的数据包重定向到本地套接字，以便RS可以在本地处理数据包
  9. DR和RS必须通过switch/HUB物理连接其中一个接口，DR只是将数据帧的MAC地址更改为所选的RS的MAC地址，然后再LAN上重新传输；这就是DR和RS必须通过同一个LAN进行连接的原因

3根据RIP-MAC选取RS
4中能转发到RS是因为目的IP为VIP没变
5根据ARP解析得到CIP-MAC和VIP-MAC

特性

  1. 保证前端路由将目的地址为VIP的报文通通发给DR
  2. RS可以使用私有IP地址，当然也可以使用公网地址，如果使用公网地址，此时可以通过互联网对RIP进行直接访问
  3. RS和DR必须在用一个物理网络中
  4. 所有的请求报文经过DR，但是所有响应报文不能经过DR
  5. 不支持地址转换，也不支持端口映射
  6. RS的网关绝不允许指向DIP
  7. RS的环回接口配置VIP地址

因为ARP广播，想要保证目的地址为VIP报文发给DS，只能够让DR去响应ARP请求，而RS不能响应；修改RS上的内部参数（arp_ingore和arp_announce）将RS上的VIP配置在环回接口的别名上，并限制其不能响应VIP地址解析请求

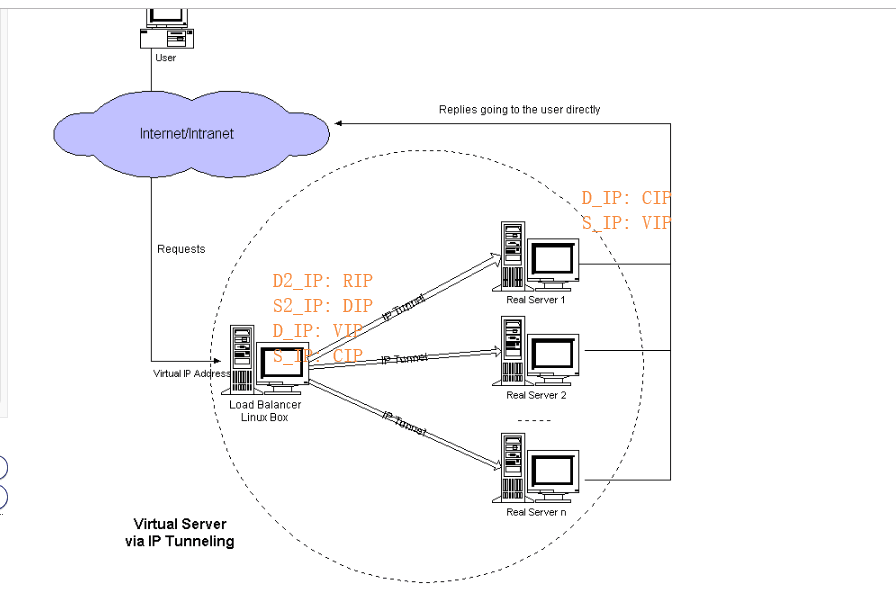

LVS TUN模型

工作流程和介绍

  1. 在LVS NAT模型中，所有的数据请求和数据响应报文都会经过DR，所以当后端服务器集群超过10台时，则调度器DR会成为整个集群的瓶颈
  2. 数据请求报文往往小于响应报文的大小，因为响应报文中包含有具体的数据，所以LVS TUN模型的思路是：将请求和响应数据报文分离；让DR仅仅处理数据请求，而让RS响应数据报文直接返回给客户端
  3. 工作模式：IP tun技术——IP隧道技术

IP隧道技术
将原始的数据包封装并添加新的包头（新的源地址及端口，目标地址和端口），从而实现将一个目标为调度器的VIP地址的数据包封装，通过隧道转发给后端的RS，通过将客户端发往调度器的原始数据包封装，在其基础上添加新的数据包头(修改目标地址为调度选择出来的RS地址和对应端口)

  1. LVS TUN模式要求RS可以直接于外部网络连接，RS在收到请求数据包后直接响应给客户端


特性

  1. RIP VIP DIP全部为公网IP
  2. RS的网关不会也不能指向DIP
  3. 所有的请求报文经过DR，但响应报文必须不能够经过DR
  4. 不支持端口映射

  5. RS的系统必须支持隧道

    调度算法-10种（*前六）

  6. RR：轮询调度

按照依次循环的方法将请求调度到不同的服务器上

  1. WRR

可以给RS设置权重，权重设置越高，那么分发的请求数越多

  1. 目的地址hash

根据请求的目的IP地址，作为散列值从静态的散列表中找出对应的服务器，若该服务器时可用的且未超载，将请求发送给服务器，否则返回为空

  1. 源地址hash

根据请求的源IP地址，作为散列值从静态的散列表中找出对应的服务器，若该服务器时可用的且未超载，将请求发送给服务器，否则返回为空

  1. 最少连接数

根据后端RS的连接数来决定把请求分发给谁，如果RS1连接数比RS2小，那么请求优先发给RS1

  1. 加权最小连接数

比最少连接数多一个权重的概念

  1. 最短延迟调度

根据WLC改进：overhead=（active+1）*256/权重
他就不会考虑非活动状态，把当前处于活动状态的连接数+1来实现，数目最小接收下次请求

  1. NQ永不排队/最小队列调度

无需队列，如果有台RS的连接数=0，直接分配过去，不需要进行算法运算，这样保证不会有一个主机非常空闲

  1. 基于局部性的最小连接

针对目的IP地址的负载均衡，目前主要用于cache集群，该算法根据请求的目标IP地址，找出该目标IP地址最近使用的服务器，若该服务器是可用的且未超载，将请求返回

  1. 带复制的基于局部性最小连接

针对目的IP地址的负载均衡

LVS实验部署

LVS-NAT实验

环境准备：
DR服务器：两个接口
VIP：172.16.0.10（ens37）
DIP：192.168.220.102(ens33)
RS集群：RS1&RS2
RS1：192.168.220.103
RS2：192.168.220.104
DR部署：

  1. 安装ipvsadm工具

yum install ipvsadm -y

  1. 打开转发配置nat

    1. [root@node1 ~]#  echo 1 >> /proc/sys/net/ipv4/ip_forward
    2. [root@node1 ~]# iptables ‐t nat ‐F
    3. [root@node1 ~]# iptables ‐t nat ‐A POSTROUTING ‐s 192.168.10.0/24 ‐o ens36 ‐j MASQUERADE

  2. 设置wrr策略和添加RS主机

    1. [root@node1 ~]# ipvsadm ‐A ‐t 172.16.0.10:80 ‐s wrr
    2. [root@node1 ~]# ipvsadm ‐a ‐t 172.16.0.10:80 ‐r 192.168.10.20:80 ‐m ‐w 1
    3. [root@node1 ~]# ipvsadm ‐a ‐t 172.16.0.10:80 ‐r 192.168.10.30:80 ‐m ‐w 1

  3. 查看策略信息

  1. [root@node1 ~]# ipvsadm ‐ln
  2. IP Virtual Server version 1.2.1 (size=4096)
  3. Prot LocalAddress:Port Scheduler Flags
  4. ‐> RemoteAddress:Port           Forward Weight ActiveConn InActConn
  5. TCP  172.16.0.10:80 wrr
  6. ‐> 192.168.10.20:80             Masq    1      0          0
  7. ‐> 192.168.10.30:80             Masq    1      0          0

RS部署：

  1. [root@node2 ~]# echo "RS2" > /usr/share/nginx/html/index.html
  2. [root@node3 ~]# echo "RS3" > /usr/share/nginx/html/index.html

测试：for i in {1..10};do curl 172.16.0.10;done

！！！总结一下遇到的坑：

LVS-TUN实验

环境准备（所有设备都是一个网段的）：
DIP:192.168.220.102（ens33）
RIP1:192.168.220.103
RIP2:192.168.220.104
VIP:192.168.220.105(ens33:0)
DR部署:

  1. [root@node1 ~]# ifconfig ens33:0 192.168.10.100 broadcast 192.168.10.255 netmask  255.255.255.0 up
  2. [root@node1 ~]# route add ‐host 192.168.10.100 dev ens33:0
  3. [root@node1 ~]# ipvsadm ‐A ‐t 192.168.10.100:80 ‐s wrr
  4. [root@node1 ~]# ipvsadm ‐a ‐t 192.168.10.100:80 ‐r 192.168.10.20:80 ‐m ‐w 2
  5. [root@node1 ~]# ipvsadm ‐a ‐t 192.168.10.100:80 ‐r 192.168.10.30:80 ‐m ‐w 1

RS部署：

  1. [root@node2 ~]# cat rs.sh
  2. #!/bin/bash
  3. vip=192.168.10.100
  4. ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
  5. route add ‐host $vip lo:0
  6. echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
  7. echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
  8. echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
  9. echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
  10. 在所有RS上部署！

测试：for((i=1;i<5;i++));do curl 192.168.220.105;done
